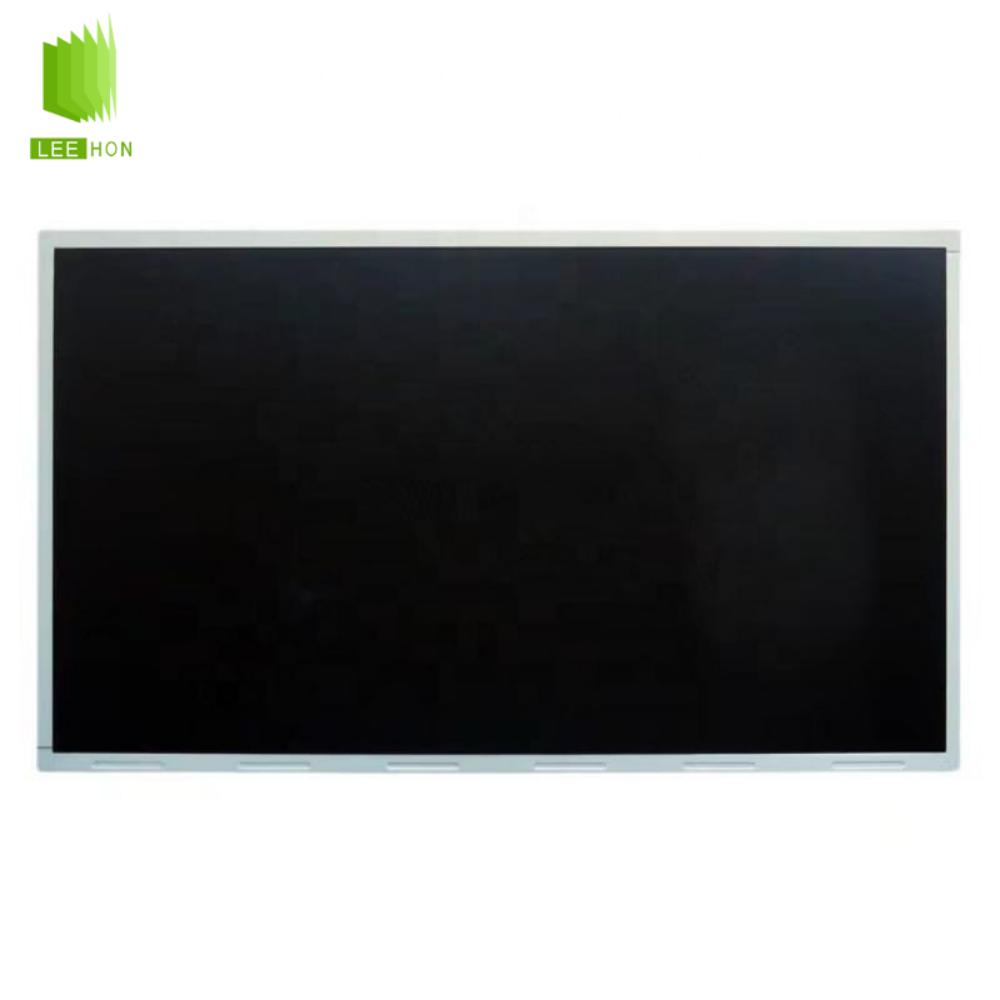

M236HJJ-L31电脑显示器液晶屏
M236HJJ-L31是群创（Innolux）推出的一款23.6英寸电脑显示器液晶屏，采用1920×1080 Full HD分辨率、16:9显示比例和MVA广视角技术，典型亮度250cd/㎡、对比度3000:1，可视角度达到89°/89°/89°/89°。该型号采用30Pin双通道LVDS接口，主要用于台式电脑显示器及存量显示设备维修。
| 群创M236HJJ-L31液晶模组信息表 | |
| 参数类别 | 参数值 |
| 制造商 | 群创 (Innolux) |
| 型号 | M236HJJ-L31 |
| 对角尺寸 | 23.6英寸 |
| 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 521.28(W)×293.22(H) mm |
| 外观尺寸 | 544.8(W)×320.5(H)×11.5(D) mm |
| 像素排列 | RGB垂直条状 |
| 解析度 | 1920(RGB)×1080, FHD, 16:9 |
| 面板重量 | 2.31±0.11Kgs |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) |
| 显示亮度 | 250 cd/m² (Typ.) |
| 对比度 | 3000:1 (Typ.) (透射) |
| 推荐视向 | 全视角 |
| 响应时间 | 20 (Typ.)(G to G) ms |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) |
| 显示模式 | MVA，常黑显示，透射式 |
| 支持颜色 | 16.7M, 72% NTSC |
| 触摸技术 | 无触摸 |
| 功率消耗 | 18.35W (Typ.) |
| 光源类型 | 4 strings WLED, 40K小时, 无驱动 |
| 刷新率 | 75Hz |
| 应用产品 | - |
| 接口类型 | 30 pins LVDS (2 ch, 8-bit) , 端子 |
| 电压供应 | 5.0V (Typ.) |
| 应用环境 | 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C |
M236HJJ-L31液晶屏相关问题
Q1：M236HJJ-L31支持多少刷新率？
该型号规格标注的典型垂直刷新率为75Hz。维修更换时还要确认原显示器主板是否能够输出对应分辨率和刷新率，而不能只看1920×1080。
Q2：M236HJJ-L31采用什么接口？
M236HJJ-L31采用30Pin双通道8-bit LVDS接口，液晶模组典型供电为5.0V。更换屏幕时应重点确认LVDS Pin定义和供电电压。
Q3：M236HJJ-L31的显示效果怎么样？
该屏采用MVA显示模式，典型对比度达到3000:1，四方向可视角度约89°，相比普通TN显示屏具有更好的黑位表现和侧视效果。
Q4：M236HJJ-L31需要单独配置LED背光驱动吗？
需要。该型号采用WLED侧入式背光，但没有集成LED背光驱动器，因此显示器电源板或驱动板需要提供匹配的背光驱动电路。
Q5：其他23.6寸1920×1080液晶屏能直接替换M236HJJ-L31吗？
不能只看尺寸和分辨率。还需要核对30Pin双通道LVDS、5V供电、544.8×320.5mm外形尺寸、接口位置及背光参数。另外该型号公开资料已标注为停产，维修时更应提前确认替代屏兼容性。
