G104ACE-LH1是群创Innolux的一款10.4英寸工业液晶屏，分辨率为800×600，属于SVGA规格，显示比例为4:3，适合工业HMI、PLC控制面板、检测仪器、医疗辅助设备、工业电脑、机柜显示终端和传统10.4寸工控设备替换项目。规格资料显示，G104ACE-LH1为10.4英寸TFT液晶模组，采用LED背光，支持800×600 SVGA显示，并使用30Pin LVDS接口。
这款屏的重点在于10.4寸4:3比例、800×600分辨率、400cd/㎡典型亮度、LVDS 30Pin接口、5V屏体供电、WLED背光内置驱动和-30℃至85℃宽温范围。相比普通10.4寸TTL接口老屏，G104ACE-LH1更偏新一代LVDS工业应用方案，替换时要重点确认接口线序、供电电压、背光控制和结构尺寸。
| 10.4寸LCD群创液晶屏模组G104ACE-LH1信息表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 制造商 | 群创 |
| 型号 | G104ACE-LH1 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 10.4" | |
| 别名 | - | |
| 存储温度 | -30 ~ 85 °C | |
| 工作温度 | -30 ~ 85 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 备注信息 | PSWG | |
| 结构详情 | 解析度 | 800(RGB)×600, SVGA |
| 点间距(mm) | 0.088×0.264 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.264×0.264 (H×V) [96PPI] | |

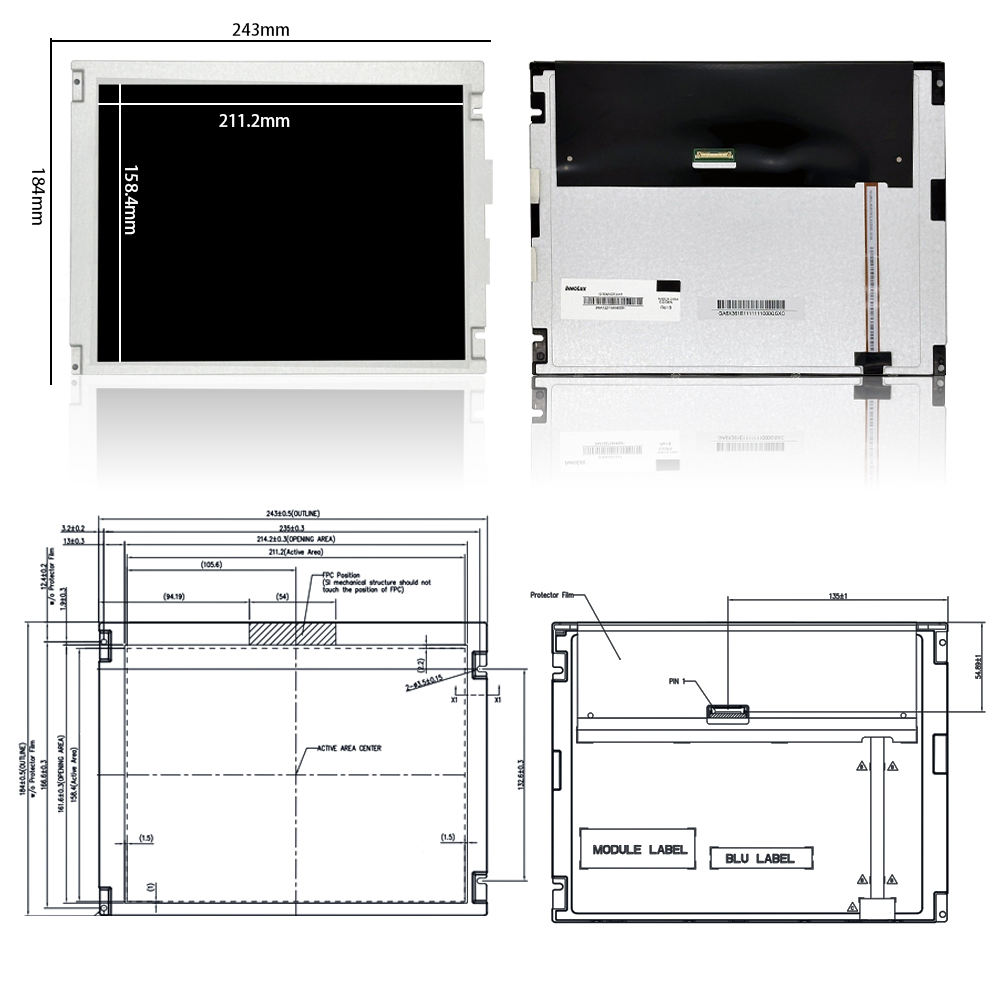

| 结构尺寸 | 显示区域(mm) | 211.2(H) × 158.4(V) |
| 开口区域(mm) | 214.2(H) × 161.6(V) | |
| 外观尺寸(mm) | 243(H) × 184(V) | |
| 外观厚度(mm) | 6.2/8.5 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | 安装方式 | Face mounting holes (2-Φ3.5, 2-R1.75) on left, right bezel |
| 其它参数 | 重量 | 400/420g (Typ./Max.) |
| 表面处理 | 雾面，Hard coating (2H) | |
| 光学详情 | 显示亮度 | 400 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AAS，常黑显示，透射式 | |
| 推荐视向 | 全视角 | |
| 响应时间 | 13/12 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.39 (Typ./Max.)(5 points) | |
| 1931色域 | NTSC比值 | 71% |
| sRGB覆盖率 | 94% | |
| Adobe RGB覆盖率 | 72% | |
| DCI-P3覆盖率 | 74% | |
| Rec.2020覆盖率 | 53% | |
| 低蓝光护眼 | - | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转 (180°) | |
| 功率总耗 | 5.2W (Typ.) | |
| 信号详情 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 195/235mA (Typ./Max.) | |
| 信号类型 | LVDS (1 ch, 6/8-bit) | |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSAK24025P30MB | |
| 脚距 | 0.5 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源详情 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命 | 50K (Min.) Hours | |
| 接口类型 | 包含在屏信号接口中 | |
| 含LED驱动 | - | |
| 驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | 0.35/0.41A (Typ./Max.) | |
| 功率消耗 | 4.2W (Typ.) | |
| 亮度调节 | PWM占空比 | 5~100% |
| PWM输入频率 | Min. 190Hz ~ Typ. 200Hz ~ Max. 20KHz | |
G104ACE-LH1工业液晶屏关键问答
Q1：G104ACE-LH1适合哪些设备使用？
G104ACE-LH1适合工业HMI、PLC控制终端、检测仪器、工业电脑、医疗辅助设备、机柜显示器、自动化设备和10.4寸嵌入式显示终端。它的800×600分辨率更适合参数设置、菜单操作、报警状态、简单曲线和设备运行画面，不适合高清视频或现代高分辨率多窗口界面。
Q2：G104ACE-LH1的核心参数有哪些？
G104ACE-LH1常见参数包括10.4英寸、800×600分辨率、4:3显示比例、400cd/㎡典型亮度、1000:1典型对比度、88/88/88/88可视角、LVDS接口、30Pin连接、WLED背光、内置LED Driver、5V输入电压和-30℃至85℃工作温度。
Q3：G104ACE-LH1是什么接口？能替换TTL屏吗？
G104ACE-LH1采用LVDS 30Pin接口，不是TTL屏，也不是eDP屏。它不能直接替换A104SN03 V1、TM104SDHG30-71这类TTL接口10.4寸屏。即使尺寸和分辨率都是10.4寸800×600，只要接口类型、线序、供电或背光控制不同，就可能出现黑屏、花屏、有图无背光或无法正常点亮的问题。
Q4：G104ACE-LH1适合户外或强光环境吗？
G104ACE-LH1典型亮度为400cd/㎡，适合室内工业现场、设备机台、控制柜、检测设备和普通半室内应用。它具备宽温能力，但不属于1000cd/㎡以上的阳光直射高亮屏。如果设备用于户外柜机、强反光环境或车载强光场景，建议配合AG/AR盖板、遮光结构，或者评估更高亮度工业液晶屏。
Q5：G104ACE-LH1替换时最容易忽略什么？
G104ACE-LH1替换时最容易忽略的是5V屏体供电和LVDS 30Pin线序。很多10.4寸SVGA屏可能是TTL 60Pin、LVDS 20Pin、LVDS 30Pin或不同供电电压，不能只按“10.4寸800×600”直接采购。维修项目建议提供原屏标签、屏线照片、背光线照片、主板接口照片、触摸结构和整机型号后再确认替代方案。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
