G121ACE-LH2是群创Innolux的一款12.1英寸工业液晶屏，分辨率为800×600，属于SVGA规格，显示比例为4:3，适合工业HMI、PLC控制面板、检测仪器、医疗辅助设备、工业电脑、机柜显示终端、自动化设备和传统12.1寸工控设备替换项目。
这款屏的重点在于12.1寸4:3比例、600cd/㎡亮度、宽视角显示、LVDS 30Pin接口、内置LED背光驱动和-30℃至85℃宽温范围。相比普通低亮度SVGA屏，G121ACE-LH2更适合对亮度、视角和环境适应性有要求的工业设备。
| 12.1寸群创液晶屏模组G121ACE-LH2信息表 | ||
| 类别 | 属性 | 值 |
| 应用特征 | 面板品牌 | 群创 |
| 面板型号 | G121ACE-LH2 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 备注信息 | PSWG compatible | |
| 结构特征 | 面板尺寸 | 12.1英寸 |
| 重量 | 470/490g (Typ./Max.) | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 像素数量 | 800(RGB)×600, SVGA | |
| 像素布局 | RGB垂直条状 | |
| 光学特征 | 面板亮度 | 600 cd/m²(Typ.) |
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | |
| 对比度 | 1000 : 1 (Typ.) (透射) | |
| 显示颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 电子特征 | 翻转扫描 | 翻转 (180°) |
| 工作频率 | 60Hz | |
| 功率消耗 | 10.04W (Typ.) | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命(小时) | 50K (Min.) | |
| 含LED驱动 | 是 | |
| 信号特征 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 87.96/105.64mA (Typ./Max.) | |
| 信号系统 | LVDS (1 ch, 6/8-bit) | |
G121ACE-LH2工业液晶屏QA问答
Q1：G121ACE-LH2适合哪些设备使用？
G121ACE-LH2适合工业HMI、PLC控制终端、检测仪器、工业电脑、机柜显示器、医疗辅助终端、自动化设备、工厂生产线控制面板和12.1寸嵌入式显示终端。它的800×600分辨率更适合参数界面、菜单操作、报警状态、简单曲线和设备运行画面。
Q2：G121ACE-LH2的核心参数有哪些？

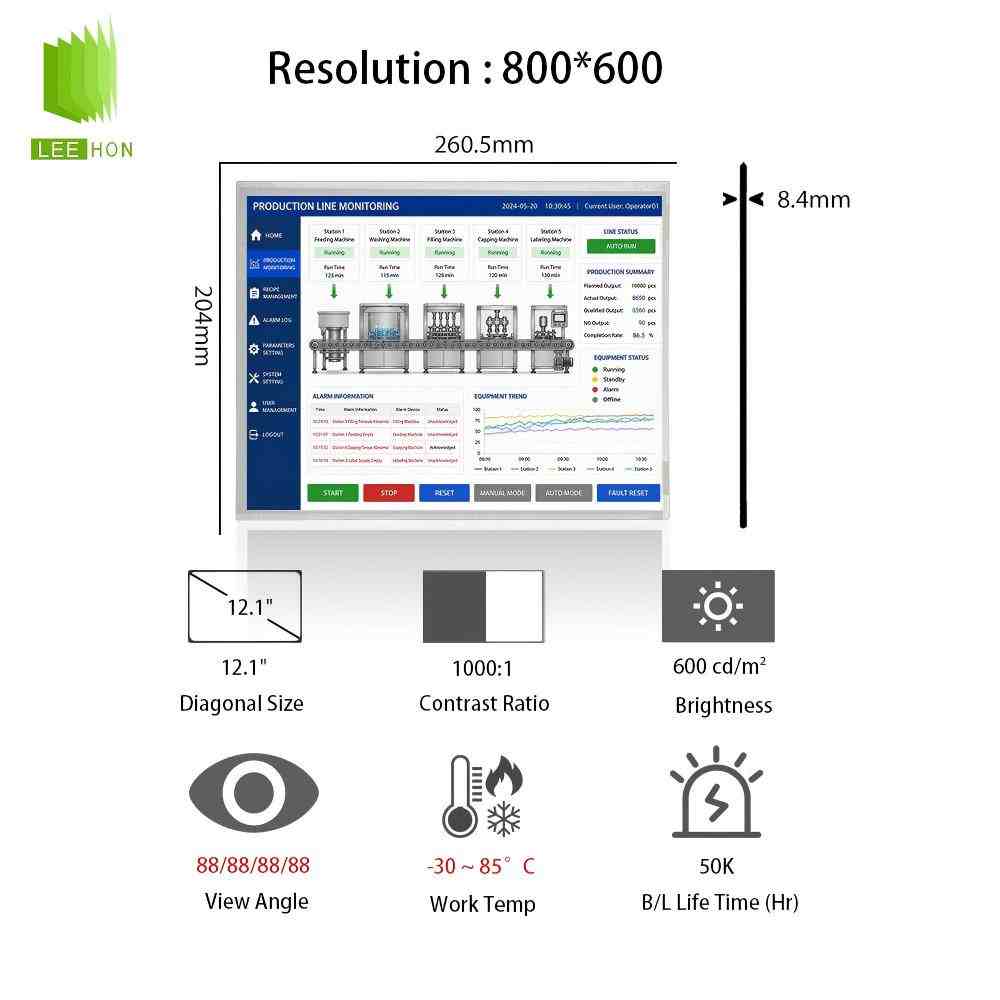

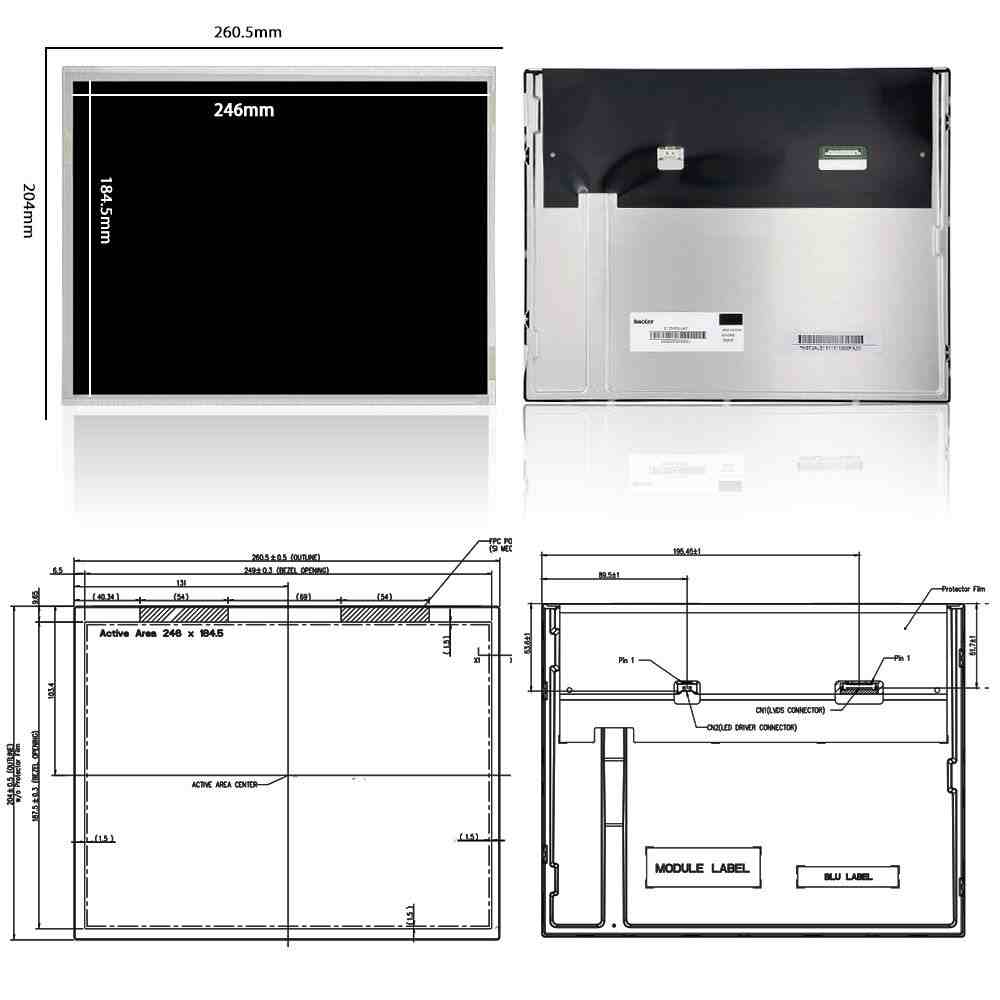

#群创液晶屏#G121ACE-LH2常见参数包括12.1英寸、800×600分辨率、4:3显示比例、600cd/㎡典型亮度、1000:1典型对比度、89/89/89/89可视角、LVDS接口、30Pin连接、WLED背光、内置LED Driver、外形尺寸约260.5×204.0×8.4mm，工作温度范围为-30℃至85℃。
Q3：G121ACE-LH2和G121ACE-LH1有什么区别？
G121ACE-LH2和#G121ACE-LH1#都属于群创12.1寸SVGA工业液晶屏，分辨率同为800×600，接口方向也都偏LVDS工业应用。但G121ACE-LH2常见亮度为600cd/㎡，而G121ACE-LH1常见亮度为450cd/㎡。如果项目对亮度要求更高，G121ACE-LH2会更有优势；但替换时仍要核对完整后缀、线序、供电、背光和结构尺寸。
Q4：G121ACE-LH2适合户外或强光环境吗？
G121ACE-LH2亮度达到600cd/㎡，比普通300cd/㎡或450cd/㎡工业屏更适合光线较强的车间、设备机台、控制柜和部分半户外场景。但它仍不建议直接作为阳光直射户外高亮屏使用。若设备安装在户外柜机、强反光环境或长期阳光照射位置，建议配合AG防眩、AR减反、全贴合、遮光结构，或评估更高亮度型号。
Q5：G121ACE-LH2替换时最需要注意什么？
G121ACE-LH2替换时要重点确认LVDS 30Pin线序、屏体供电、背光接口、PWM调光、屏线方向、安装孔位和触摸屏结构。它不能只按“12.1寸800×600”判断可替换，因为同尺寸屏可能存在20Pin LVDS、30Pin LVDS、不同供电电压、不同背光控制方式等差异。维修项目建议提供原屏标签、屏线照片、主板接口照片和整机型号后再确认。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
