G121ACE-LH1是群创Innolux的一款12.1英寸工业液晶屏，分辨率为800×600，属于SVGA规格，显示比例为4:3，适合工业HMI、PLC控制面板、检测仪器、医疗辅助设备、机柜显示终端、工业电脑和传统12.1寸工控设备替换项目。规格书显示，G121ACE-LH1为12.1英寸TFT液晶模组，采用LED背光、LVDS接口，支持800×600 SVGA显示，并可显示262K/16.7M色。
这款屏的重点是12.1寸4:3比例、450cd/㎡典型亮度、AAS/IPS类宽视角、LVDS 30Pin接口、5V屏体供电、12V背光输入、-30℃至85℃宽温范围。它适合对稳定性、宽温和传统SVGA界面兼容有要求的工业设备，但不适合直接作为高清显示屏或户外阳光直射高亮屏使用。
| 12.1寸群创液晶屏模组G121ACE-LH1信息表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 制造商 | 群创液晶屏 |
| 型号 | G121ACE-LH1 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 12.1" | |
| 存储温度 | -30 ~ 85 °C | |
| 工作温度 | -30 ~ 85 °C | |
| 结构详情 | 解析度 | 800(RGB)×600, SVGA |
| 点间距 | 0.1025×0.3075 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 显示区域 | 246(H) × 184.5(V) | |

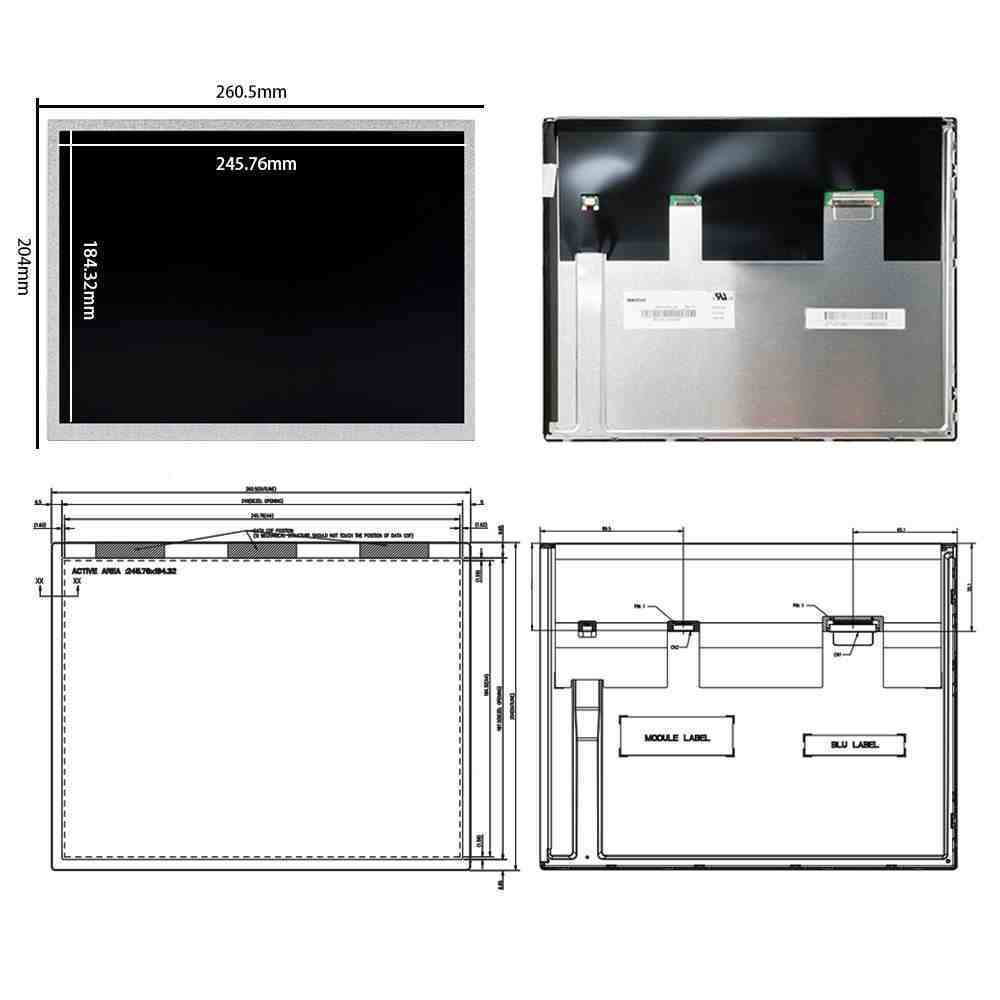

| 外观尺寸 | 260.5(H) × 204(V) | |
| 外观厚度 | 8.4±0.5 | |
| 重量 | 470/490g (Typ./Max.) | |
| 光学详情 | 显示亮度 | 450 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AAS，常黑显示，透射式 | |
| 响应时间 | 13/12 (Typ.)(Tr/Td) ms | |
| 支持颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 色温 | 6485K | |
| NTSC比值 | 72% | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转 (180°) | |
| 功率总耗 | 8.34W (Typ.) | |
| 信号详情 | 电压供应 | 5.0V (Typ.) |
| 电流供应 | 88/106mA (Typ./Max.) | |
| 信号类型 | LVDS (1 ch, 6/8-bit) | |
| 接口类型 | 端子 | |
| 光源详情 | 光源类型 | WLED |
| 光源寿命 | 50K (Min.) 小时 | |
| 光源位置 | 侧入式光源 | |
| 含LED驱动 | 是 | |
| 电压供应 | 12.0±1.2V | |
| 电流供应 | 0.6±0.2A | |
| 亮度调节 | PWM占空比 5~100% | |
G121ACE-LH1工业液晶屏关键问答
Q1：G121ACE-LH1适合哪些设备使用？
G121ACE-LH1适合工业HMI、PLC控制面板、检测仪器、工业电脑、机柜显示器、医疗辅助终端、自动化设备和12.1寸嵌入式显示终端。它的800×600分辨率更适合参数、菜单、报警状态、简单曲线和设备运行画面，不适合高清视频或复杂多窗口高清界面。
Q2：G121ACE-LH1的核心参数有哪些？
G121ACE-LH1常见参数包括12.1英寸、800×600分辨率、4:3显示比例、450cd/㎡典型亮度、1000:1典型对比度、88/88/88/88可视角、AAS/IPS类显示技术、LVDS接口、5V屏体供电、WLED背光和-30℃至85℃工作温度。Data Modul公开资料也标注其亮度为450cd/㎡、对比度1000:1、视角88/88/88/88、工作温度-30℃至85℃。
Q3：G121ACE-LH1是什么接口？替换时要注意什么？
G121ACE-LH1采用LVDS接口，规格书中接口针脚为30Pin，并包含VCC、REV、SEL6/8、LVDS数据和时钟信号等定义。替换时要重点核对LVDS 30Pin线序、6/8bit模式、屏线方向、5V供电、背光接口和主板输出格式，不能只凭“12.1寸800×600”直接替换。
Q4：G121ACE-LH1适合户外或强光环境吗？
G121ACE-LH1典型亮度为450cd/㎡，比普通低亮度12.1寸屏更适合工业现场、设备机台、控制柜和部分半户外环境。但它不是1000cd/㎡以上的阳光直射高亮屏，如果设备用于户外柜机、强反光环境或阳光直射位置，建议配合AG/AR盖板、全贴合、遮光结构，或评估更高亮度工业液晶屏。
Q5：G121ACE-LH1默认带触摸屏吗？
G121ACE-LH1本体通常是LCD液晶模组，不默认带#触摸屏#。公开资料中也将该型号描述为without touch screen。如果设备需要触摸操作，需要另外匹配电阻触摸屏、电容触摸屏、盖板玻璃或贴合方案、#液晶屏驱动板#。维修老设备时，还要确认原触摸屏是贴合在旧LCD上，还是独立安装在前框上，避免更换后出现结构不匹配、触摸偏移或压屏问题。
G121ACE系列型号
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| G121ACE-LH1 | 群创 | 12.1" | 液晶模组 | 800×600 | 450 | 1000:1 | WLED | LVDS |
| G121ACE-LH2 | 群创 | 12.1" | 液晶模组 | 800×600 | 600 | 1000:1 | WLED | LVDS |
| G121ACE-PH1 | 群创 | 12.1" | 液晶玻璃 | 800×600 | 0 | 1000:1 | NO | LVDS |
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
