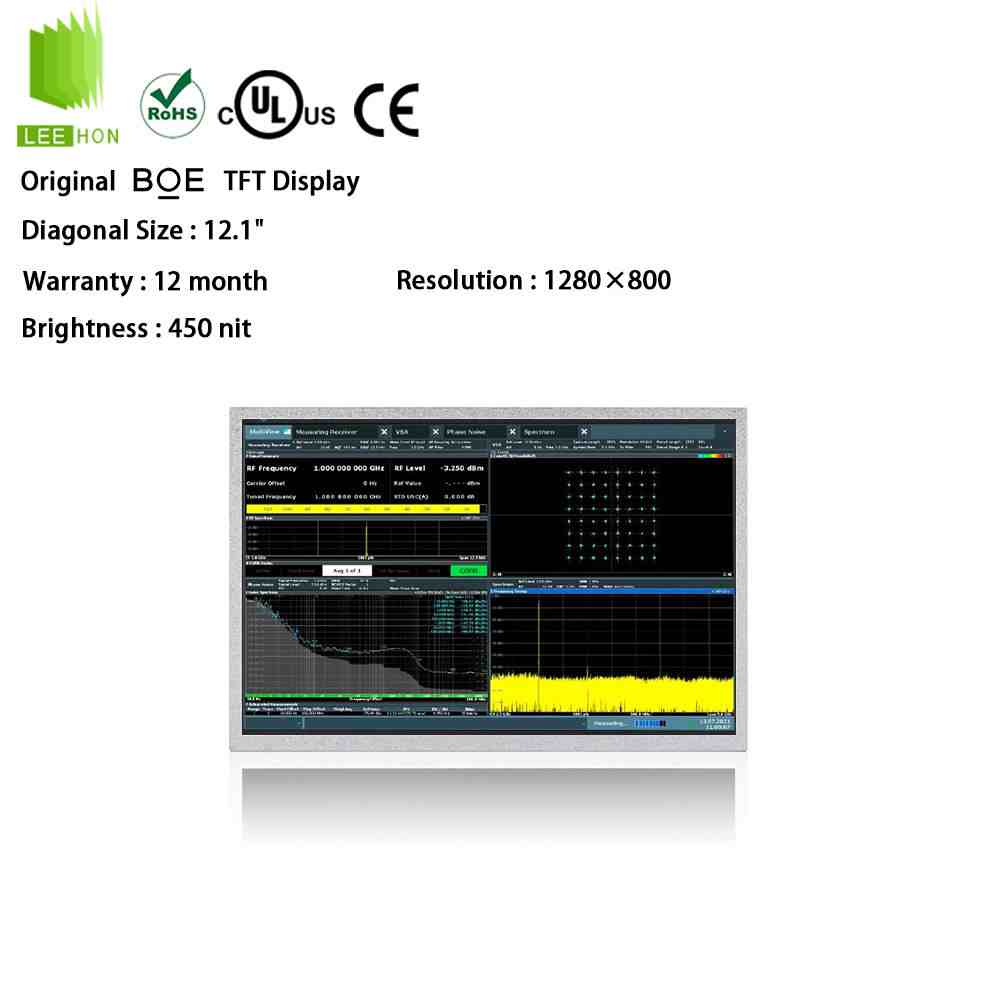

GV121WXM-N80是京东方BOE的一款12.1英寸左右工业液晶屏，分辨率为1280×800，属于WXGA规格，显示比例为16:10，适合工业HMI、工控平板、检测仪器、医疗辅助设备、自动化控制终端、车载辅助显示、能源设备和嵌入式工业显示项目。
这款屏相比传统12.1寸800×600或1024×768屏，显示比例更偏宽屏，界面空间更适合现代工业UI。它的重点在于1280×800分辨率、500cd/㎡亮度、LVDS接口、较宽工作温度范围和宽视角显示。选型时要重点确认LVDS线序、供电、背光控制、安装尺寸、触摸屏是否外配，以及原设备软件界面是否适配16:10比例。

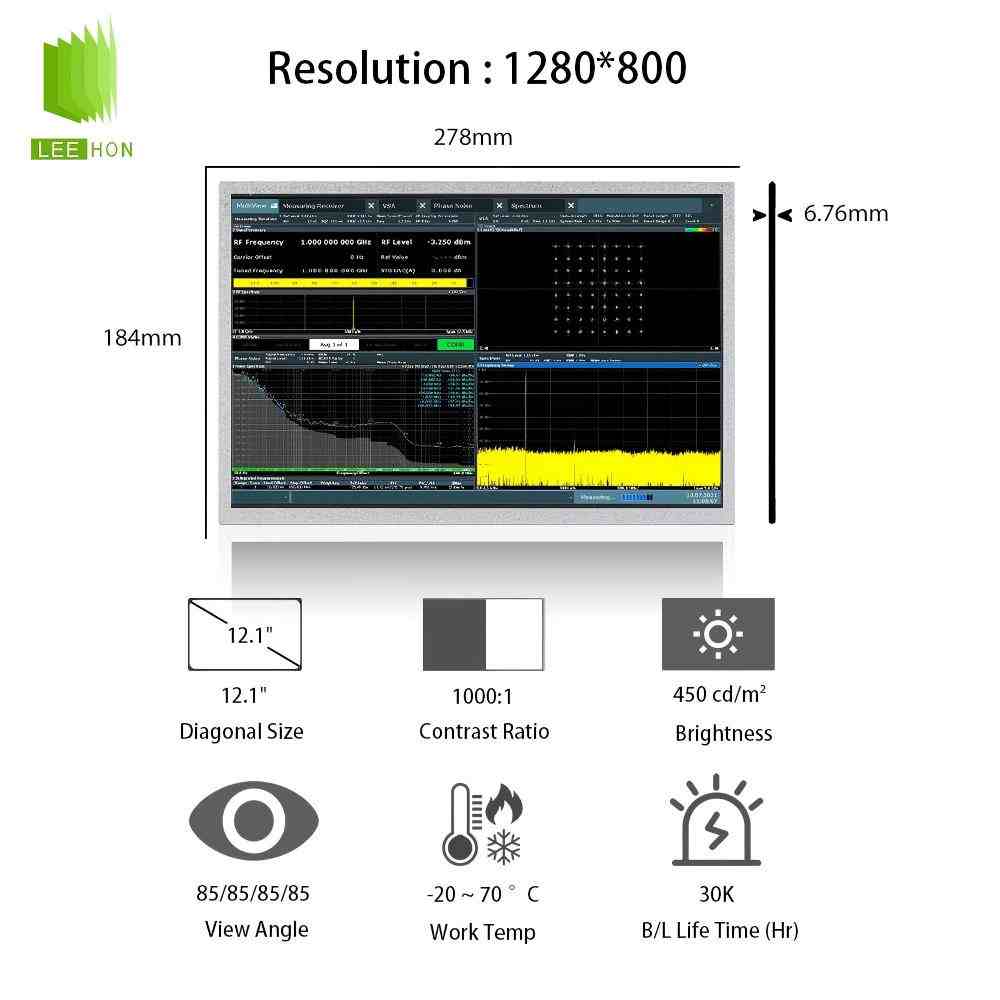

| 12.1寸京东方液晶屏LCD模组GV121WXM-N80参数表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 面板品牌 | 京东方 |
| 面板型号 | GV121WXM-N80 | |
| 面板尺寸 | 12.1英寸 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 75 °C | |
| RoHS状态 | - | |
| 耐振动性 | - | |
| 结构详情 | 像素数量 | 1280(RGB)×800, WXGA |
| 点间距 | 0.0684×0.2052 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.2052×0.2052 mm (H×V) [123PPI] | |

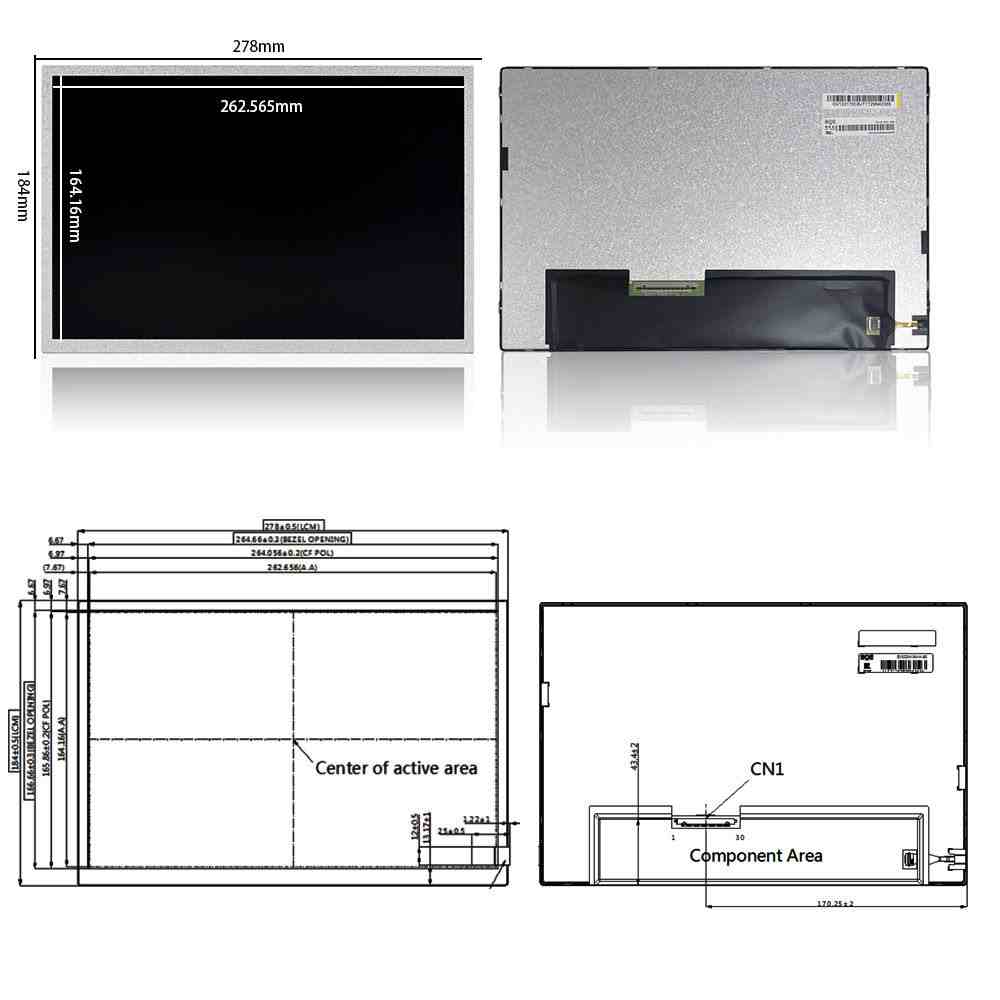

| 显示区域 | 262.565×164.16 mm (H×V) | |
| 结构尺寸 | 可视区域 | 264.66×166.66 mm (H×V) |
| 外观尺寸 | 278×184 mm (H×V) | |
| 外观厚度 | 6.76/9.91 (Typ./Max.) mm | |
| 重量 | 535±27g | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:10 (H:V) | |
| 表面处理 | - | |
| 安装孔位 | 安装孔位 | Side mounting holes (4-M3) on left, right bezel |
| 光学详情 | 面板亮度 | 450 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 30 (Typ.)(Tr+Td), 45 (Typ.)(G to G) ms | |
| 显示颜色 | 16.7M (8-bit) | |
| 色彩性能 | 白色色度 | Wx:0.303; Wy:0.333 |
| 色温 | 6992K | |
| 亮度变动 | 1.33/1.43 (Typ./Max.)(9 points) | |
| NTSC比值 | 52% | |
| sRGB覆盖率 | 70% | |
| 低蓝光护眼 | - | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 5.9/6.6W (Typ./Max.) | |
| 背光详情 | 光源类型 | WLED |
| 光源位置 | 侧入式光源 | |
| 接口类型 | 包含在屏信号接口中 | |
| 光源驱动 | 含LED驱动 | |
| 电压输入 | 12.0V (Typ.) | |
| 电流输入 | - | |
| 信号详情 | 信号系统 | LVDS (2 ch, 8-bit) |
| 电压输入 | 3.3V (Typ.) | |
| 电流输入 | 350/450mA (Typ./Max.) | |
| 功耗 | 0.8/1.0W (Typ./Max.) | |
| 接口类型 | 端子 | |
| 端子详情 | 品牌: 宇宙, 型号: IS100-L30B-C23, 脚间距: 1.0 mm, 脚数: 30 pins, 数量: 1 pcs | |
GV121WXM-N80工业液晶屏QA问答
Q1：GV121WXM-N80适合哪些设备使用？
GV121WXM-N80适合工业HMI、工控平板、检测仪器、医疗辅助终端、自动化控制面板、能源设备显示屏、车载辅助终端和12.1寸嵌入式显示设备。它的1280×800分辨率比传统800×600界面显示内容更多，适合参数、曲线、图标、菜单和多区域工业UI布局。
Q2：GV121WXM-N80的核心参数有哪些？
#京东方液晶屏#GV121WXM-N80常见参数包括12.1英寸左右尺寸、1280×800分辨率、16:10显示比例、500cd/㎡亮度、1000:1对比度、85/85/85/85可视角、LVDS接口、WLED背光、72% NTSC色域和-30℃至80℃工作温度。不同渠道可能存在亮度或尺寸口径差异，实际应以规格书和实物标签为准。
Q3：GV121WXM-N80是什么接口？替换时要注意什么？
GV121WXM-N80采用LVDS接口，不是eDP屏，也不是MIPI屏。替换时要重点核对LVDS线序、屏线方向、供电脚位、背光接口、主板输出格式和安装空间。尤其要注意，它是1280×800分辨率，不适合直接替换800×600或1024×768系统，除非主板和软件界面支持对应分辨率。
Q4：GV121WXM-N80适合户外或强光环境吗？
GV121WXM-N80亮度常见为500cd/㎡，适合工业现场、设备机台、控制柜、检测设备和部分半户外环境。若设备用于阳光直射、户外柜机、强反光车间或车载强光环境，建议配合AG防眩、AR减反、全贴合、遮光结构，或评估更高亮度工业液晶屏。
Q5：GV121WXM-N80选型时和传统12.1寸屏有什么区别？
GV121WXM-N80是12.1寸左右WXGA宽屏方案，分辨率为1280×800；而很多传统12.1寸工控屏是800×600或1024×768的4:3比例。两类屏在显示比例、结构开孔、主板输出分辨率和软件界面布局上都可能不同。新项目可以优先按1280×800界面设计；维修替换项目则要确认原机是否本来支持GV121WXM-N80，不能只看尺寸接近就直接替换。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
