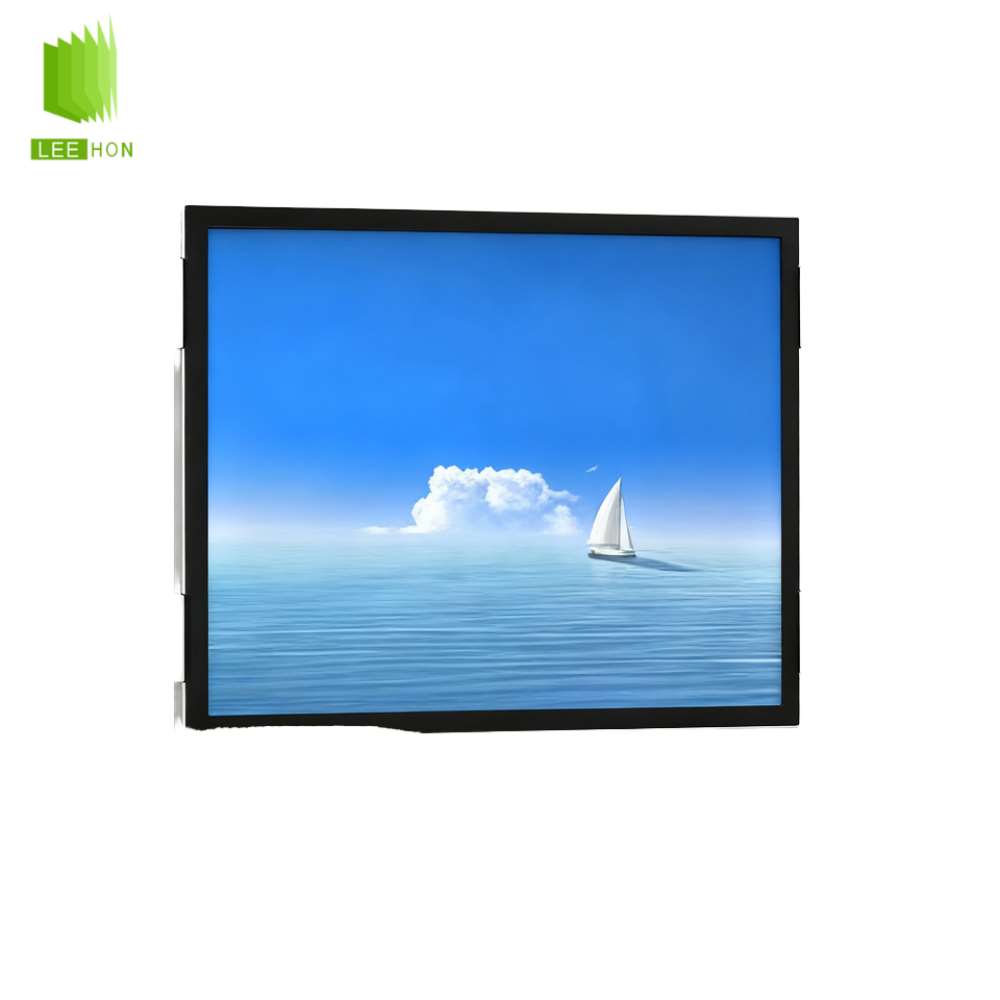

M150GNN2 R1工业液晶屏介绍
M150GNN2 R1是龙腾光电（IVO）推出的一款15英寸工业液晶屏，采用1024×768 XGA分辨率和4:3显示比例，典型亮度420cd/㎡、对比度800:1，配置20Pin单通道LVDS接口和WLED背光，工作温度为-20～70℃。该型号资料由龙腾液晶屏供应服务商杭州立煌科技有限公司于2026年9月20日整理，并提供M150GNN2 R1现货询价、维修替换及配套选型服务。
| 龙腾15.0英寸液晶模组M150GNN2 R1规格表 | |||
| 项目 | 规格 | 项目 | 规格 |
| 面板品牌 | 龙腾 (IVO) | 工作模式 | TN，常白显示，透射式 |
| 面板型号 | M150GNN2 R1 | 视角方向 | 6 o'clock |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | 反应时间 | 16 (Typ.)(Tr+Td) ms |
| 面板尺寸 | 15.0英寸 | 显示颜色 | 16.7M, 70% NTSC |
| 像素数量 | 1024(RGB)×768, XGA, 4:3 | 工作频率 | 60Hz |
| 像素布局 | RGB垂直条状 | 面板应用 | - |
| 显示区域 | 304.128(H)×228.096(V) mm | 触摸屏 | 无触摸 |
| 外观尺寸 | 326.5(H)×253.5(V)×12.5(D) mm | 灯管类型 | WLED, 50K小时, 含LED驱动 |
| 面板重量 | 930/960g (Typ./Max.) | 信号接口 | LVDS (1 ch, 8-bit) , 20 pins , 1.25 mm , 端子 |
| 表面处理 | 雾面，Hard coating (3H) | 驱屏电压 | 3.3V (Typ.) |
| 面板亮度 | 420 cd/m² (Typ.) | 功率消耗 | - |
| 对比度 | 800:1 (Typ.) (透射) | 工作环境 | 工作温度: -20 ~ 70 °C, 存储温度: -30 ~ 80 °C |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) | ||
M150GNN2 R1工业液晶屏介绍
Q1：M150GNN2 R1的420cd/㎡亮度适合什么环境？
420cd/㎡能够满足多数工业电脑、自动化设备和普通生产车间使用。如果处于强环境光或半户外位置，还应结合触摸盖板和表面反射评估实际可读性。
Q2：M150GNN2 R1采用什么接口？
该型号采用20Pin单通道8-bit LVDS接口，逻辑供电典型值为3.3V，刷新率60Hz。替换屏幕时需要同时核对Pin定义和LVDS映射方式。
Q3：M150GNN2 R1需要另外配置LED背光驱动吗？
一般不需要。该型号采用WLED背光，并且LED Driver已经集成在液晶模组内部，公开规格中的背光寿命不低于50,000小时。
Q4：M150GNN2 R1属于宽温工业液晶屏吗？
其工作温度为-20～70℃，存储温度为-30～80℃，能够覆盖多数常规工业设备的温度需求，比普通商用液晶屏具有更好的环境适应能力。
Q5：M150GNN2 R1和R0、R2、R3可以直接互换吗？
不能只看“M150GNN2”主型号。R0、R1、R2、R3虽然都是15寸1024×768 LVDS屏，但亮度、色深和产品状态存在差异。例如R1为420cd/㎡、16.7M色，替换时仍应按完整后缀核对结构和电气参数。
如果您正在寻找 M150GNN2 R1现货、15寸1024×768工业液晶屏或M150GNN2系列替代方案，可以提供原屏型号、设备用途、采购数量及接口照片。杭州立煌科技可协助核对20Pin LVDS接口、3.3V供电、结构尺寸、亮度及背光方案，并可配套触摸屏、驱动板和屏线，降低停产型号维修替换时出现无法点亮或安装不匹配的风险。
