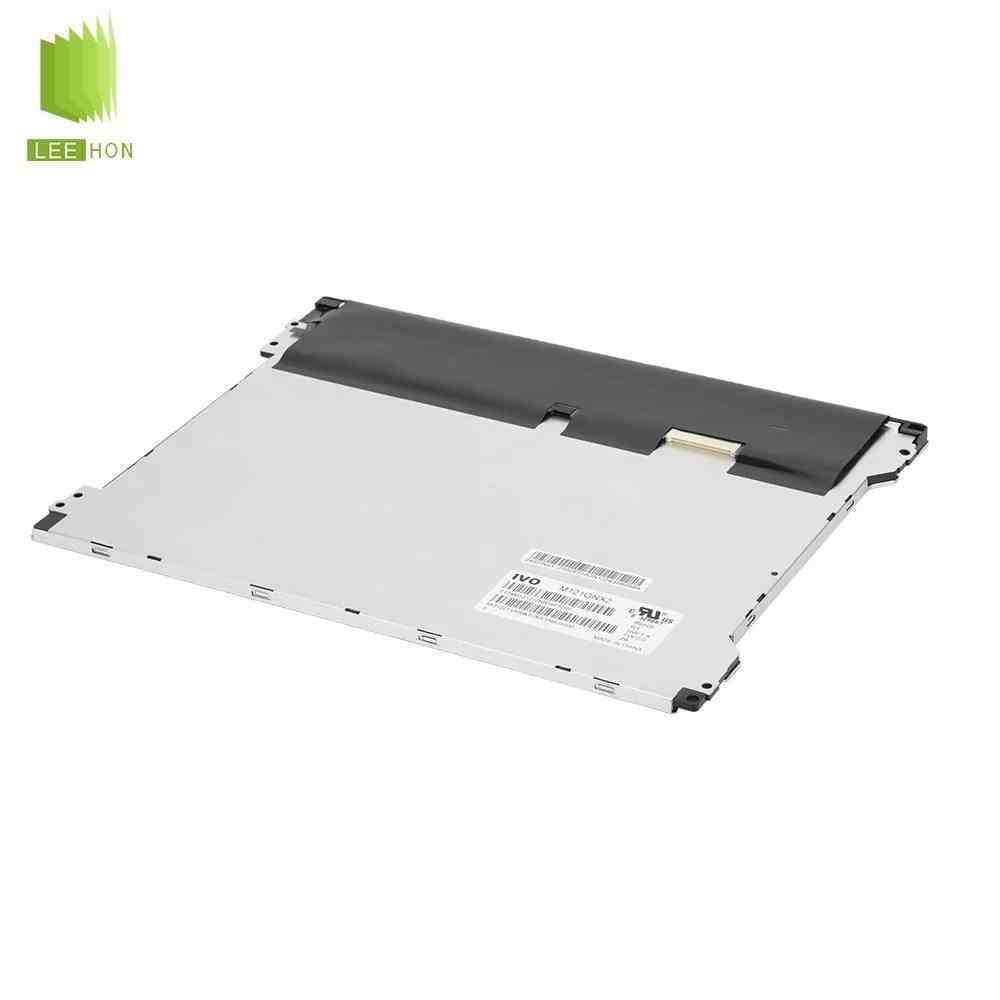

M121GNX2 R1是龙腾光电IVO的一款12.1英寸工业液晶屏，分辨率为1024×768，属于XGA规格，显示比例为4:3，适合工业HMI、PLC控制面板、检测仪器、医疗辅助设备、工业电脑、机柜显示终端和传统12.1寸工控设备替换项目。

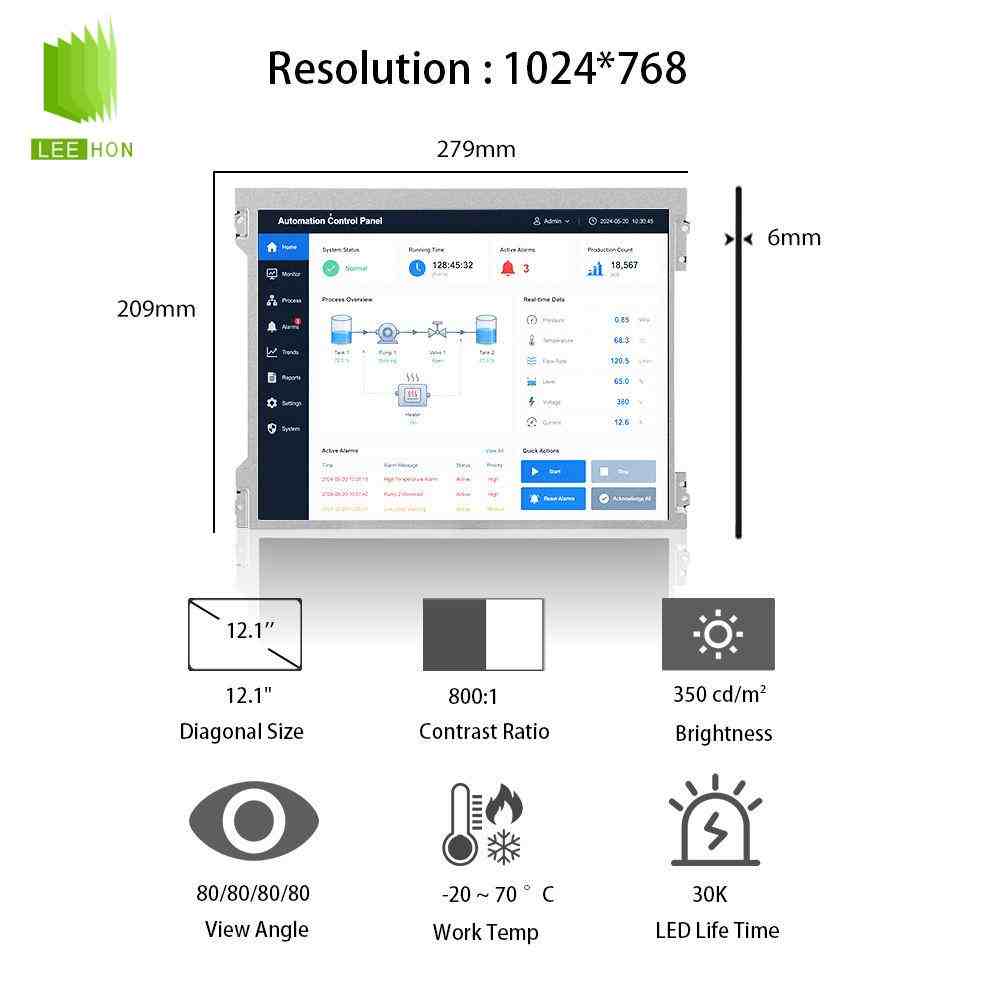

这款屏的重点在于12.1寸4:3比例、1024×768分辨率、350cd/㎡典型亮度、LVDS接口、3.3V屏体供电和WLED背光方案。它更适合传统工控界面和设备操作屏，不属于高亮户外屏，也不适合直接替换接口、分辨率、触摸屏或结构不同的12.1寸液晶屏。
| 12.1寸龙腾液晶屏LCD模组M121GNX2 R1特征表 | ||
| 类别 | 项目 | 参数 |
| 应用特征 | 制造商 | 龙腾 |
| 型号 | M121GNX2 R1 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| RoHS | - | |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 抗振性能 | - | |
| 结构特征 | 对角尺寸 | 12.1英寸 |
| 重量 | 518.7/545g (Typ./Max.) | |
| 表面防护 | - | |
| 表面处理 | 雾面 | |
| 像素数量 | 1024(RGB)×768, XGA | |
| 像素排列 | RGB垂直条状 | |
| 点间距(H×V) | 0.080×0.240 mm | |
| 像素间距(H×V) | 0.240×0.240 mm [105PPI] | |

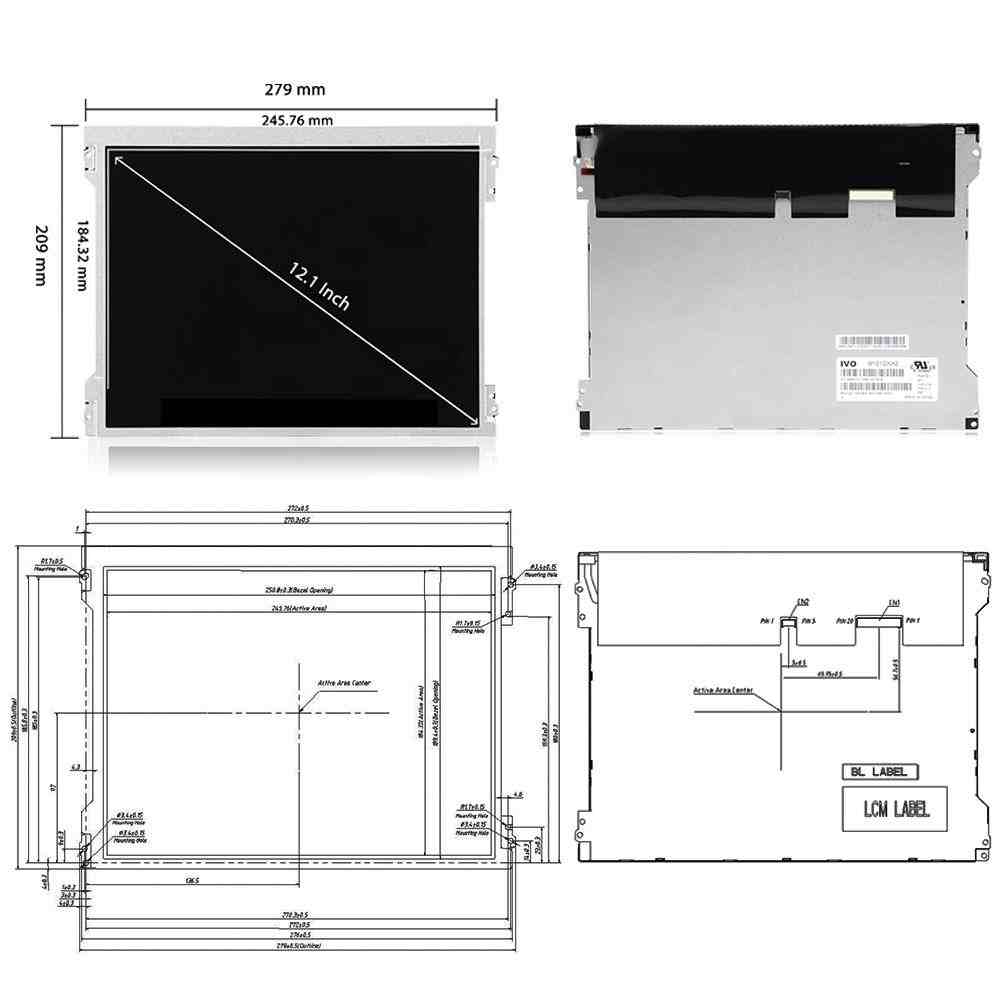

| 显示区域(H×V) | 245.76×184.32 mm | |
| 开口区域(H×V) | 250.8×189.4 mm | |
| 外观尺寸(H×V) | 279×209 mm | |
| 外观厚度 | 6.0/9.0 (Typ./Max.) mm | |
| 物理形状 | 平面矩形 | |
| 宽高比(H:V) | 4:03 | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 安装孔位 | Face mounting holes (4-Φ3.4, 3-R1.7) on left and right bezel | |
| 光学特征 | 显示亮度 | 350 cd/m² (Typ.) |
| 显示模式 | TN，常白显示，透射式 | |
| 对比度 | 800:1 (Typ.) (透射) | |
| 推荐视向 | 6 o'clock | |
| 可视角度 (左/右/上/下) | 80/80/80/80 (Typ.)(CR≥10) | |
| 响应时间 | 16 (Typ.)(Tr+Td) ms | |
| 色温 | 6974K | |
| 支持颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 白色坐标 | Wx:0.305; Wy:0.325 | |
| NTSC比值 | 73% | |
| sRGB覆盖率 | 93% | |
| Adobe RGB覆盖率 | 73% | |
| DCI-P3覆盖率 | 76% | |
| Rec.2020覆盖率 | 54% | |
| 低蓝光护眼 | - | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 电子特征 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转 (180°) | |
| 功率总耗 | 6.93W (Max.) | |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命(小时) | 30K (Min.) | |
| 数量 | 4 strings | |
| 形状 | 4串 | |
| 是否可换 | - | |
| WLED驱动状态 | 含LED驱动 | |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口品牌 | 信盛精工 | |
| 接口型号 | MSB24038P5A | |
| 接口数量 | 1 pcs | |
| 接口脚数 | 5 pins | |
| 接口脚间距 | 1.25 mm | |
| 接口脚定义 | - | |
| 输入电压 | 10.8/12.0/12.6V (Min./Typ./Max.) | |
| 输入电流 | 240mA (Typ.) | |
| 功率消耗 | 6.1W (Max.) | |
| 信号特征 | 输入电压 | 3.3V (Typ.) |
| 输入电流 | 250mA (Max.) | |
| 功率消耗 | 0.825W (Max.) | |
| 信号类型 | LVDS (1 ch, 6/8-bit) | |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 接口品牌 | 信盛精工 | |
| 接口型号 | MSB240420HE | |
| 接口数量 | 1 pcs | |
| 接口脚数 | 20 pins | |
| 接口脚间距 | 1.25 mm | |
| 接口脚定义 | LVDS-20P1C8B-080D | |
M121GNX2 R1工业液晶屏QA问答
Q1：M121GNX2 R1适合哪些设备使用？
#龙腾液晶屏#M121GNX2 R1适合工业HMI、PLC控制终端、检测仪器、工业电脑、医疗辅助设备、机柜显示器、自动化设备和12.1寸嵌入式显示终端。它的1024×768分辨率适合参数界面、菜单操作、报警状态、设备运行画面和简单曲线显示。
Q2：M121GNX2 R1的核心参数有哪些？
M121GNX2 R1常见参数包括12.1英寸、1024×768分辨率、4:3显示比例、350cd/㎡典型亮度、800:1典型对比度、80/80/80/80可视角、TN常白显示模式、LVDS接口、3.3V屏体供电、WLED背光和AG防眩表面。
Q3：M121GNX2 R1是什么接口？替换时要注意什么？
M121GNX2 R1采用LVDS接口，常见为1通道6/8-bit、20Pin连接。替换时要重点核对LVDS线序、屏线方向、供电脚位、6/8bit模式、背光接口和主板输出格式，不能只凭“12.1寸1024×768”直接判断可替换。
Q4：M121GNX2 R1适合户外或强光环境吗？
M121GNX2 R1典型亮度为350cd/㎡，更适合室内工业现场、控制柜、设备机台、检测仪器和普通半室内应用。如果设备用于阳光直射、户外柜机、强反光车间或车载强光环境，建议评估更高亮度工业液晶屏，或配合AG/AR盖板、遮光结构和全贴合方案。
Q5：M121GNX2 R1和M121GNS3 R0有什么区别？
M121GNX2 R1是1024×768 XGA分辨率，更适合需要显示更多信息的12.1寸工控界面；M121GNS3 R0通常为800×600 SVGA分辨率，更适合传统低分辨率设备。两者不能只按“12.1寸龙腾屏”混用，替换时要核对原屏完整型号、分辨率、接口线序、供电、背光和结构尺寸。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
