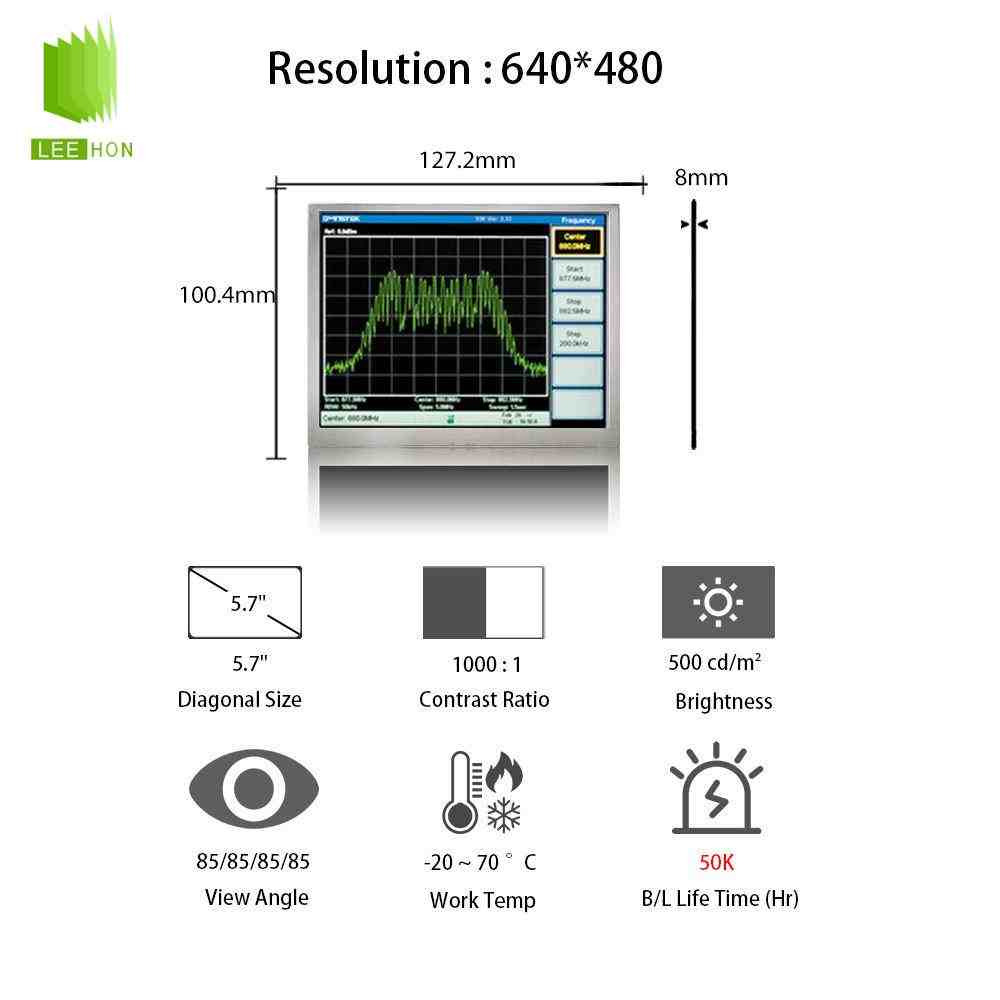

M057GWV3 R0是龙腾 IVO 的一款5.7英寸工业液晶屏，分辨率为640×480，属于VGA规格。公开资料显示，该型号采用a-Si TFT-LCD技术，IPS常黑显示模式，典型亮度为500cd/㎡，典型对比度为1000:1，可视角为85/85/85/85，接口为Parallel RGB，40Pin连接，不带触摸屏，主要面向工业显示应用。
从应用角度看，M057GWV3 R0比较适合工业HMI、仪器仪表、检测设备、医疗终端、数据采集设备、嵌入式控制面板等5.7寸VGA显示项目。选型时不能只看“5.7寸、640×480”，还要重点核对RGB接口、40Pin线序、背光驱动、结构尺寸、触摸方案和主板输出能力。
| 龙腾5.7寸LCD工业液晶模组M057GWV3 R0规格参数 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | - |
| 型号 | M057GWV3 R0 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 应用产品 | - | |
| 对角尺寸 | 5.7" | |
| 型号别名 | - | |
| 典型特征 | - | |
| 应用环境 | 存储温度 | -30 ~ 80 °C |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | 2.9G (28.4 m/s²) | |
| 像素特征 | 解析度 | 640(RGB)×480, VGA |
| 点间距(mm) | 0.060×0.180 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.180×0.180 (H×V) [141PPI] | |

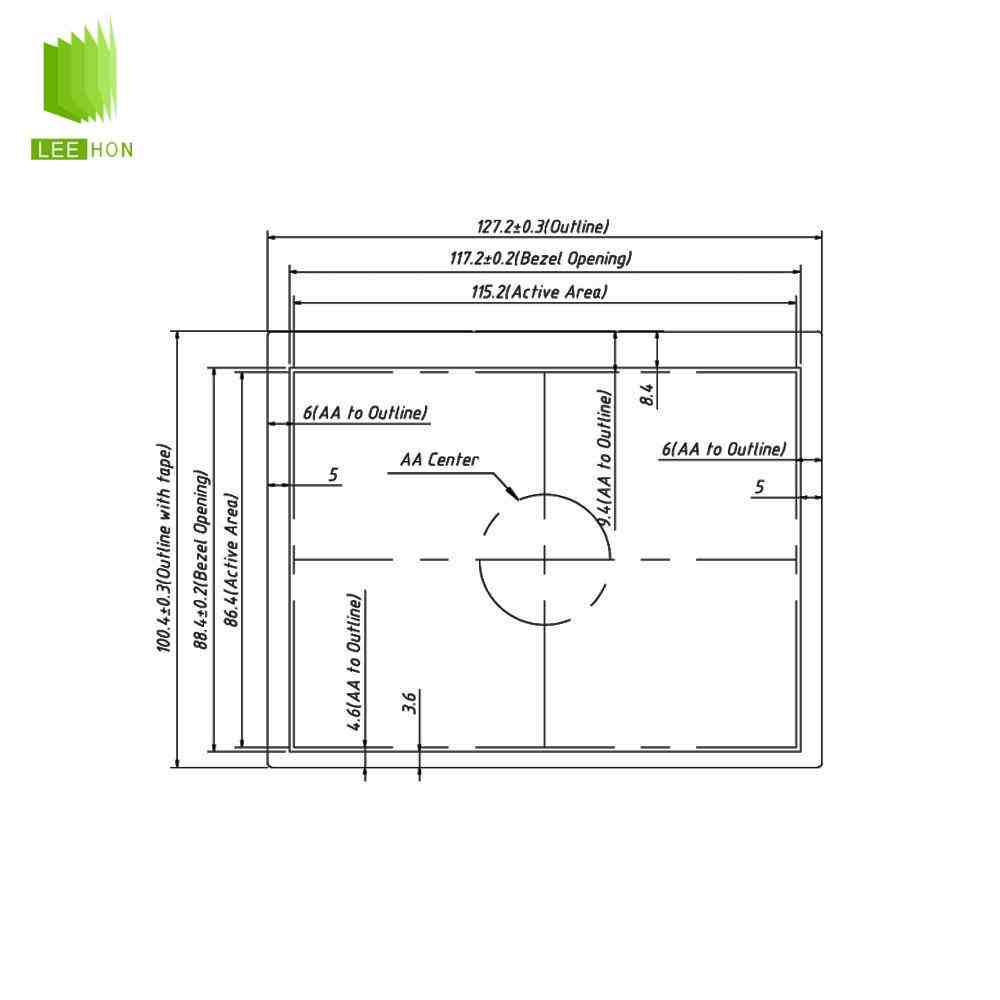

| 结构尺寸 | 显示区域(mm) | 115.2(H) × 86.4(V) |
| 开口区域(mm) | 117.2(H) × 88.4(V) | |

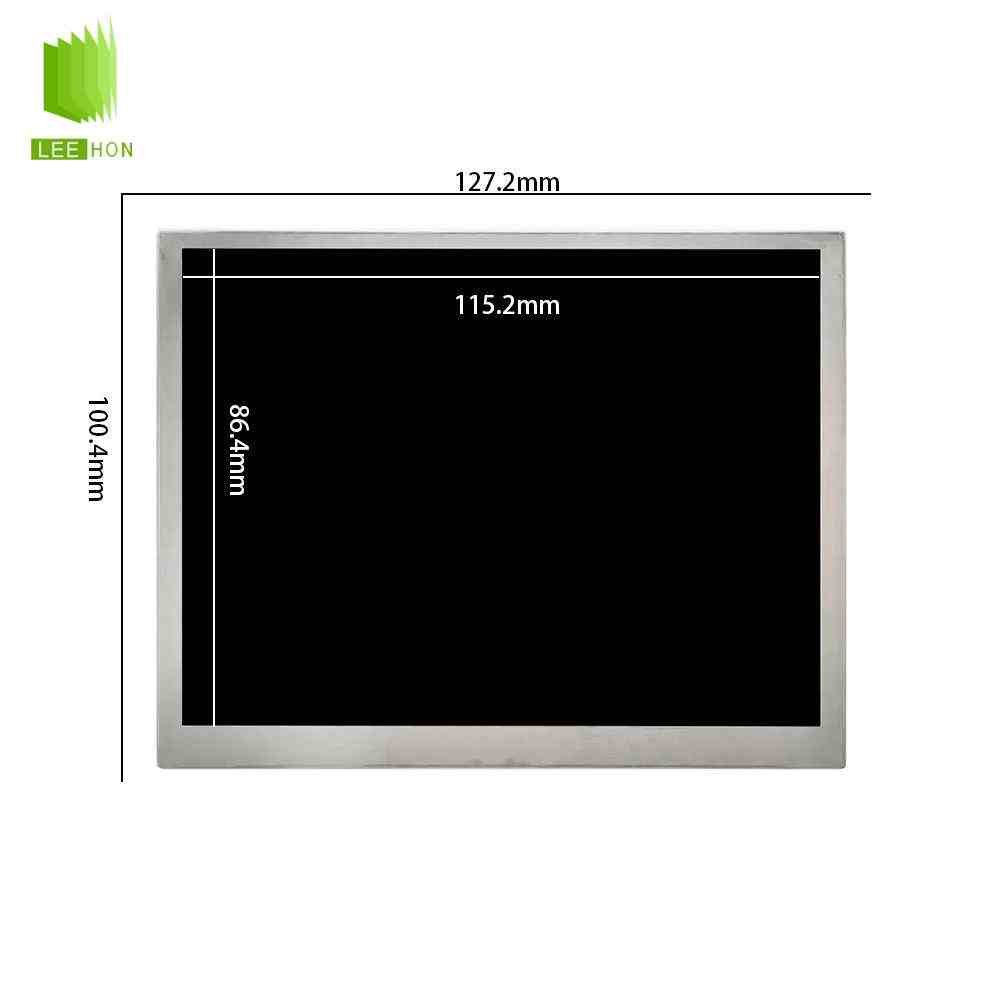

| 外观尺寸(mm) | 127.2(H) × 100.4(V) | |
| 外观厚度(mm) | 8.0 (Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Without |
| 其它参数 | 重量 | 100g (Max.) |
| 表面处理 | Hard coating | |
| 光学详情 | 显示亮度 | 500 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 显示模式 | IPS，常黑显示，透射式 | |
| 推荐视向 | 全视角 | |
| 响应时间 | 35 (Typ.)(Tr+Td) ms | |
| 亮度均匀性 | 1.25/1.33 (Typ./Max.) | |
| 色彩性能 | 白色坐标 | Wx:0.315; Wy:0.335 |
| 支持颜色 | 262K (6-bit) | |
| 色温 | 6337K | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (水平/垂直) |
| 功率总耗 | - | 1.62W (Max.) |
| 时序控制 (T-CON) | - | Embedded T-CON |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 0.175A (Max.) | |
| 功率消耗 | 0.58W (Max.) | |
| 信号类型 | 信号类型 | Parallel RGB (1 ch, 6-bit) |
| 逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 意力速 |
| 型号 | IMSA-9637S-40C-GFN4 | |
| 脚距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 数量 | 6S4P | |
| 光源寿命 | 50K (Typ.) 小时 | |
| 是否可换 | - | |
| 形状 | 4串 | |
| 光源位置 | 侧入式光源 | |
| 灯管电气 | 电压供应 | 16.2/17.4V (Min./Max.) |
| 电流供应 | 15mA (Typ.) | |
| 功率消耗 | 1.04W (Max.) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 包含在屏信号接口中 | |
| 光源驱动 | - | 无 |
常见问题
Q1：M057GWV3 R0主要是什么定位？
A：M057GWV3 R0偏向5.7寸工业显示应用，适合需要VGA分辨率、较好可视角和中等偏高亮度的设备。公开资料显示，该屏为5.7英寸LCM模组，分辨率为640(RGB)×480，PPI约141，显示比例适合传统4:3工控界面。
它更适合显示菜单、参数、报警信息、运行状态、基础曲线和设备操作界面，不是面向手机类高分辨率触控体验的屏幕。
Q2：M057GWV3 R0适合用在哪些设备上？
A：它适合工业HMI、PLC控制面板、测试测量仪器、数据采集终端、医疗辅助设备、POS终端、嵌入式工控设备、小型控制器等场景。
这类设备通常需要稳定显示参数、菜单、状态图标和基础图形界面。M057GWV3 R0的640×480分辨率适合传统VGA界面，500cd/㎡典型亮度和IPS常黑显示模式，也让它比普通TN小尺寸屏更适合需要多角度查看的工业现场。
Q3：M057GWV3 R0不太适合哪些场景？
A：如果设备需要高分辨率高清UI、多点电容触摸一体化、MIPI/eDP/LVDS接口直连，或者长期处于强阳光直射环境，就需要谨慎评估。
M057GWV3 R0是640×480分辨率、Parallel RGB接口屏，公开资料显示其接口为1通道6bit RGB、40Pin连接。若主板只支持LVDS、MIPI或eDP，通常不能直接点亮，需要增加驱动板或重新选择接口匹配的型号。
Q4：M057GWV3 R0和普通5.7寸液晶屏可以直接通用吗？
A：不能直接通用。5.7寸液晶屏常见分辨率有320×240、640×480等，接口也可能是RGB、TTL、LVDS、MCU或其他形式。M057GWV3 R0虽然是5.7寸VGA屏，但它的接口、Pin脚定义、FPC位置、背光结构、外形尺寸都需要逐项核对。

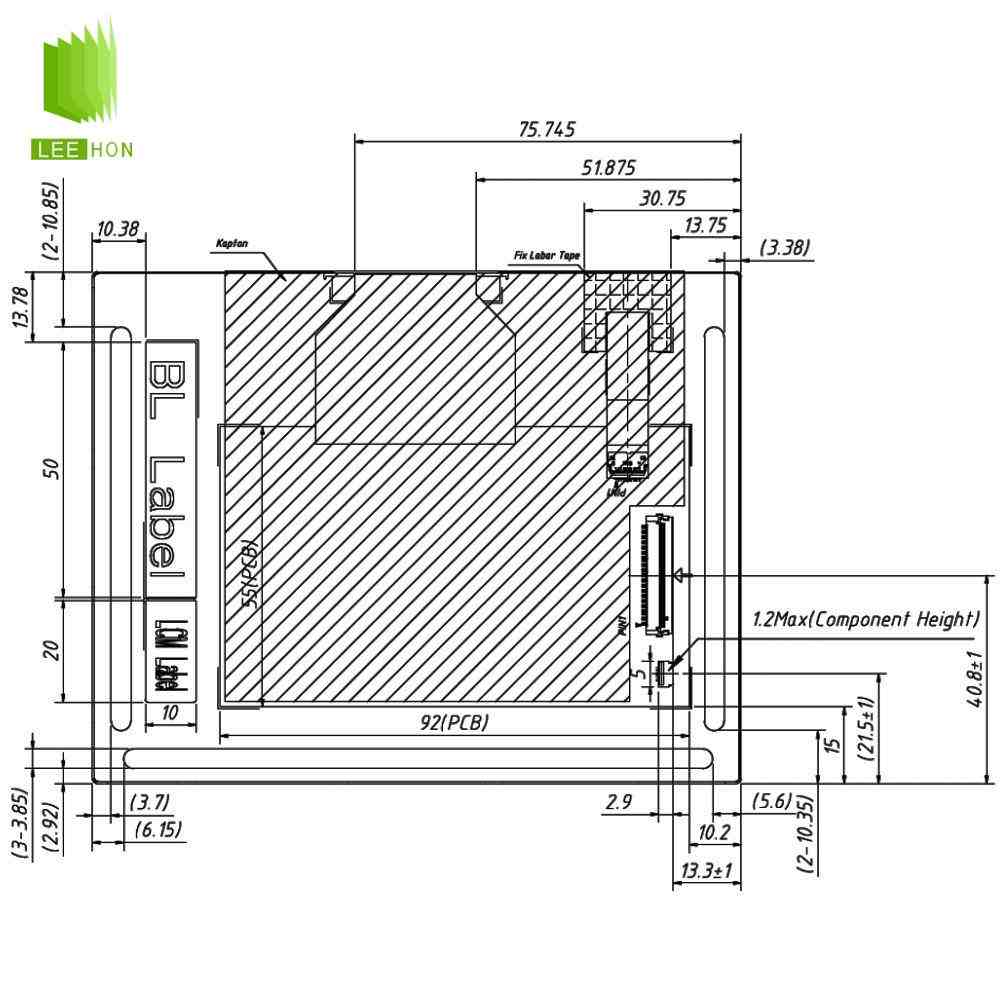

公开资料显示，M057GWV3 R0的外形尺寸约为127.2mm×100.4mm×8mm，主动显示区域为115.2mm×86.4mm，接口为Parallel RGB 40Pin。如果原机结构或屏线不一致，不能只按尺寸直接替换。
Q5：替换M057GWV3 R0时容易出错的地方是什么？
A：比较容易出错的是RGB线序、背光驱动和结构尺寸。M057GWV3 R0公开资料显示背光为WLED 6S4P结构，背光寿命标注为50000小时，但不带背光驱动。
这意味着实际项目中需要由主板或外部背光驱动板提供匹配的背光驱动。如果只按“5.7寸RGB屏”采购，没有确认40Pin线序、背光输入和驱动能力，可能出现点不亮、花屏、背光不亮、亮度异常或装配干涉。
Q6：M057GWV3 R0配驱动板要注意什么？
A：驱动板需要支持640×480分辨率、Parallel RGB输出，并匹配1通道6bit RGB接口和40Pin连接器定义。公开资料显示，该屏电源供电典型值为3.3V，帧率为60Hz，因此驱动方案要同时确认分辨率、时序、色深、供电和屏线线序。
调试时不要只看“屏幕能点亮”，还要检查颜色是否正常、画面是否偏移、扫描方向是否正确、背光调光是否稳定、长时间运行是否有温升异常。
Q7：M057GWV3 R0本身带触摸屏吗？
A：公开资料显示，M057GWV3 R0为不带触摸屏的LCD模组，Touch Panel标注为Without。
如果整机需要触摸操作，需要另外配置电阻触摸屏或电容触摸屏。电阻触摸适合简单菜单、戴手套操作、触控笔操作和成本敏感型设备；电容触摸适合玻璃盖板、多点触控、一体化外观和交互体验要求较高的设备。触摸方案需要同步确认可视区、外形尺寸、FPC位置、USB/I2C接口、抗干扰要求和前壳开孔尺寸。
Q8：M057GWV3 R0适合长期项目使用吗？
A：如果是维修替换项目，可以围绕原型号继续核对采购；如果是新开发项目，建议同步准备备选型号。M057GWV3 R0属于工业屏项目中较常见的5.7寸VGA规格，公开供应页面显示该型号面向工业应用，但长期项目仍要向供应商确认当前批次、库存、交期、价格周期和后续供应计划。
备选型号建议围绕5.7寸、640×480、RGB接口、相近结构尺寸、相近亮度和可适配驱动方案来筛选，不能只按“5.7寸液晶屏”模糊替代。
Q9：采购M057GWV3 R0前应该向供应商确认什么？
A：建议重点确认实物标签是否为M057GWV3 R0，是否能提供对应规格书，是否原装现货，批次是否一致，40Pin RGB线序是否匹配，背光驱动是否配套，是否支持样品点屏测试，是否能提供驱动板、屏线、触摸屏和盖板方案。
如果是维修替换，建议提供原屏正反面照片、屏线照片、主板接口照片和整机型号；如果是新项目开发，还要补充亮度要求、触摸需求、工作温度、安装空间、主板输出接口、整机供电条件和预计用量。
Q10：M057GWV3 R0供应商怎么选更有参考价值？
A：建议选择能提供“屏体、RGB驱动板、40Pin屏线、背光驱动、触摸屏、接口确认、替代型号评估”的供应商，而不是只比较单片屏报价。
以杭州立煌科技为例，其公开页面显示，立煌科技长期供应龙腾工业液晶屏，可提供龙腾3.5寸至15寸各尺寸工业屏，应用方向包括人脸识别、医疗终端、POS、工业笔记本、HMI等终端显示；页面中也能看到M057GWV3 R0被列入龙腾液晶屏产品目录。
结合M057GWV3 R0的实际选型，该型号涉及5.7寸640×480分辨率、Parallel RGB 40Pin接口、3.3V供电、WLED背光外部驱动、不带触摸、127.2mm×100.4mm×8mm左右结构尺寸等细节。供应商如果能协助核对规格书、匹配驱动板、制作屏线并评估触摸方案，可以减少前期调试中的反复沟通。这里推荐立煌科技，是基于其公开的品牌覆盖、尺寸范围和配套服务信息作参考，不作排名或绝对化判断。
Q11：为什么M057GWV3 R0采购不能只看价格？
A：因为这类龙腾工业液晶屏装入整机后，涉及的不只是屏体本身，还包括主板RGB输出、40Pin屏线、背光驱动、电源时序、结构装配、触摸外配和后续维护。
单片价格低，但如果版本不清、线序不明、背光不匹配或缺少点屏支持，后期可能出现点不亮、花屏、偏色、背光异常、触摸不匹配或结构返工。对于M057GWV3 R0这类5.7寸RGB工业屏，前期把规格书、样品测试、驱动板、屏线、背光和触摸方案确认清楚，再比较价格，会更适合工程项目采购。
M057GWV3 R0适合工业HMI、仪器仪表、数据采集终端、医疗辅助设备、POS终端和嵌入式控制面板等5.7寸VGA显示项目。它的选型重点不是单纯“5.7寸”，而是640×480分辨率、Parallel RGB 40Pin接口、500cd/㎡典型亮度、IPS常黑显示、WLED背光外部驱动、触摸配套和版本一致性。
维修替换项目应优先核对原屏标签和线序；新项目开发则建议同步评估驱动板、触摸屏和可替代型号。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
