M150GWX3 R0是IVO龙腾光电的一款15.0英寸工业液晶屏，分辨率为1024×768，属于XGA规格，显示比例为4:3，适合工业HMI、工控一体机、机柜显示器、检测设备、工业电脑、自动化控制面板、医疗辅助终端和传统工控设备替换项目。公开资料显示，该型号为15.0英寸、1024×768分辨率、400cd/㎡典型亮度、800:1典型对比度、85/85/85/85可视角、LVDS接口、WLED背光，并带LED Driver。
这款屏的核心价值在于：保留了15寸4:3传统工控比例，同时具备400cd/㎡亮度、宽视角、LVDS接口和较好的工业显示适配性。对于原系统仍采用1024×768界面的设备，M150GWX3 R0比较适合做维修替换或国产化替代方案评估。
| 15寸LCD龙腾液晶屏模组M150GWX3 R0规格参数表 | ||
| 类别 | 参数项 | 参数值 |
| 应用详情 | 面板品牌 | 龙腾 |
| 应用详情 | 面板型号 | M150GWX3 R0 |
| 应用详情 | 面板尺寸 | 15.0英寸 |
| 应用详情 | 面板类型 | a-Si TFT-LCD, 液晶模组 |
| 应用详情 | 工作温度 | -20 ~ 70 °C |
| 应用详情 | 存储温度 | -30 ~ 80 °C |
| 应用详情 | 耐振动性 | 1.5G (14.7 m/s²) |
| 结构详情 | 像素数量 | 1024(RGB)×768, XGA |
| 结构详情 | 点间距 | 0.0990×0.2970 mm (H×V) |
| 结构详情 | 像素布局 | RGB垂直条状 |
| 结构详情 | 像素间距 | 0.2970×0.2970 mm (H×V) [85PPI] |

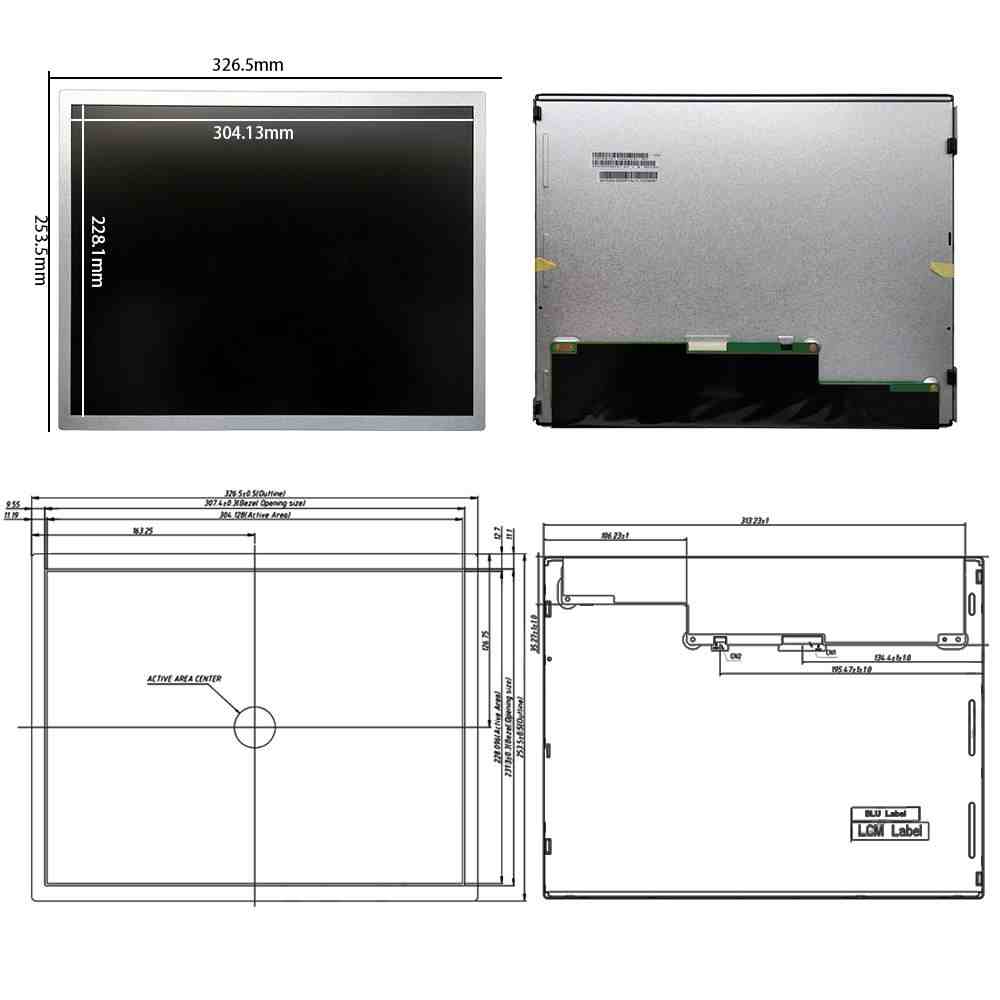

| 结构详情 | 显示区域 | 304.13×228.1 mm (H×V) |
| 结构详情 | 可视区域 | 307.4×231.3 mm (H×V) |

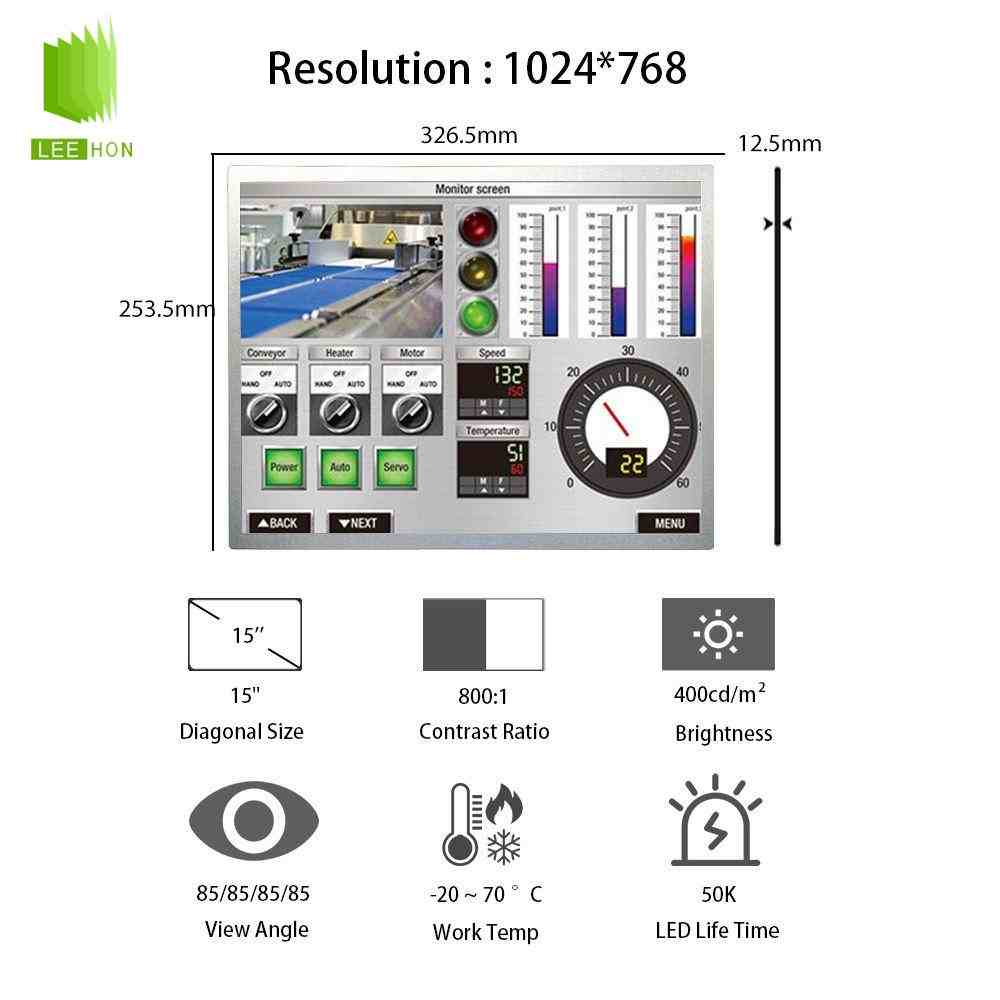

| 结构详情 | 外观尺寸 | 326.5×253.5 mm (H×V) |
| 结构详情 | 外观厚度 | 12/12.5 (Typ./Max.) mm |
| 结构详情 | 外观形状 | 平面矩形 |
| 结构详情 | 风景肖像 | 风景模式 |
| 结构详情 | 宽高比 | 4:3 (H:V) |
| 结构详情 | 安装孔位 | Side mounting holes (4-M3) on left, right bezel |
| 结构详情 | 重量 | 1.67Kgs (Max.) |
| 结构详情 | 表面处理 | 雾面，Hard coating (3H) |
| 光学详情 | 面板亮度 | 400 cd/m² (Typ.) |
| 光学详情 | 对比度 | 800:1 (Typ.) (透射) |
| 光学详情 | 可视角度 | 85/85/85/85 (Typ.)(CR≥10) |
| 光学详情 | 光学模式 | IPS，常黑显示，透射式 |
| 光学详情 | 视角方向 | 全视角 |
| 光学详情 | 反应时间 | 25 (Max.)(Tr+Td) ms |
| 光学详情 | 白色色度 | Wx:0.313; Wy:0.329 |
| 光学详情 | 显示颜色 | 16.7M (8-bit) |
| 光学详情 | 色温 | 6485K |
| 光学详情 | 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 光学详情 | NTSC比值 | 70% |
| 光学详情 | sRGB覆盖率 | 92% |
| 光学详情 | AdobeRGB覆盖率 | 71% |
| 光学详情 | DCI-P3覆盖率 | 73% |
| 光学详情 | Rec.2020覆盖率 | 52% |
| 光学详情 | 低蓝光护眼 | - |
| 电子详情 | 工作频率 | 60Hz |
| 电子详情 | 翻转扫描 | No |
| 电子详情 | 功率消耗 | 14.5W (Max.) |
| 背光详情 | 光源类型 | WLED |
| 背光详情 | 光源寿命 | 50K (Typ.) 小时 |
| 背光详情 | 位置 | 侧入式光源 |
| 背光详情 | 接口类型 | 端子 |
| 背光详情 | 光源驱动 | 含LED驱动 |
| 背光详情 | 接口品牌 | 信盛精工 |
| 背光详情 | 接口型号 | MSB24038P5A |
| 背光详情 | 接口脚间距 | 1.25 mm |
| 背光详情 | 接口脚数 | 5 pins |
| 背光详情 | 接口数量 | 1 pcs |
| 背光详情 | 电压输入 | 10.8/12.0/12.6V (Min./Typ./Max.) |
| 背光详情 | 功耗 | 12.8W (Max.) |
| 背光详情 | PWM输入频率 | Min. 200Hz ~ ~ Max. 20KHz |
| 信号详情 | 信号系统 | LVDS (1 ch, 8-bit) |
| 信号详情 | 电压输入 | 3.3V (Typ.) |
| 信号详情 | 电流输入 | 0.51A (Max.) |
| 信号详情 | 功耗 | 1.69W (Max.) |
| 信号详情 | 接口类型 | 端子 |
| 信号详情 | 接口品牌 | 信盛精工 |
| 信号详情 | 接口型号 | MSB240420HD |
| 信号详情 | 接口脚间距 | 1.25 mm |
| 信号详情 | 接口脚数 | 20 pins |
| 信号详情 | 接口数量 | 1 pcs |
M150GWX3 R0工业液晶屏关键问答
Q1：M150GWX3 R0是什么品牌的工业液晶屏？
M150GWX3 R0是IVO龙腾光电的15.0英寸工业液晶屏，不是友达AUO型号，也不是群创Innolux型号。采购时要按完整型号“M150GWX3 R0”和实物标签确认，避免和G150XTN、G150XAN、G150XNE等同尺寸15寸XGA屏混淆。
Q2：M150GWX3 R0适合哪些设备使用？
M150GWX3 R0适合工业HMI、PLC控制面板、机柜显示器、检测设备、工控一体机、工业电脑、自动化设备、医疗辅助终端和传统4:3工控系统。它的15寸1024×768规格对老款工业软件界面比较友好，适合不想大改UI和结构开孔的项目。
Q3：M150GWX3 R0的核心参数有哪些？
#龙腾液晶屏#M150GWX3 R0常见核心参数包括：15.0英寸、1024×768分辨率、XGA规格、4:3显示比例、400cd/㎡典型亮度、800:1典型对比度、85/85/85/85可视角、16.7M色、70% NTSC色域、LVDS 1通道8bit接口、20Pin连接、WLED背光、背光寿命50K小时。
Q4：M150GWX3 R0是宽视角屏吗？
M150GWX3 R0公开资料中可视角标注为85/85/85/85，相比普通TN类15寸屏，在侧视角度上更有优势。它适合机柜门板、设备操作台、检测仪器和工业现场多人查看的场景，但具体侧视效果仍建议结合样品实测确认。
Q5：M150GWX3 R0亮度适合户外吗？
M150GWX3 R0典型亮度为400cd/㎡，更适合室内工业现场、设备机台、控制柜、检测仪器和普通半室内环境。若设备用于阳光直射、户外柜机、强反光车间或半户外自助终端，建议评估更高亮度型号，或者配合AG防眩、AR减反、全贴合和遮光结构。
Q6：M150GWX3 R0是什么接口？
M150GWX3 R0采用LVDS接口，公开资料标注为LVDS 1通道8bit、20Pin连接。它不是eDP屏，也不是MIPI屏。维修替换时要重点核对LVDS线序、屏线方向、供电脚、地线脚、主板输出格式和连接器位置，不能只凭“15寸1024×768”直接替换。
Q7：M150GWX3 R0供电和背光需要注意什么？
M150GWX3 R0为WLED背光，并带LED Driver，公开资料中背光寿命标注为50K小时。点屏时要把屏体逻辑供电、背光供电、背光使能和PWM调光分开确认。若供电或背光控制脚不匹配，可能出现黑屏、有图无背光、亮度不可调、低亮度闪烁或休眠唤醒异常。

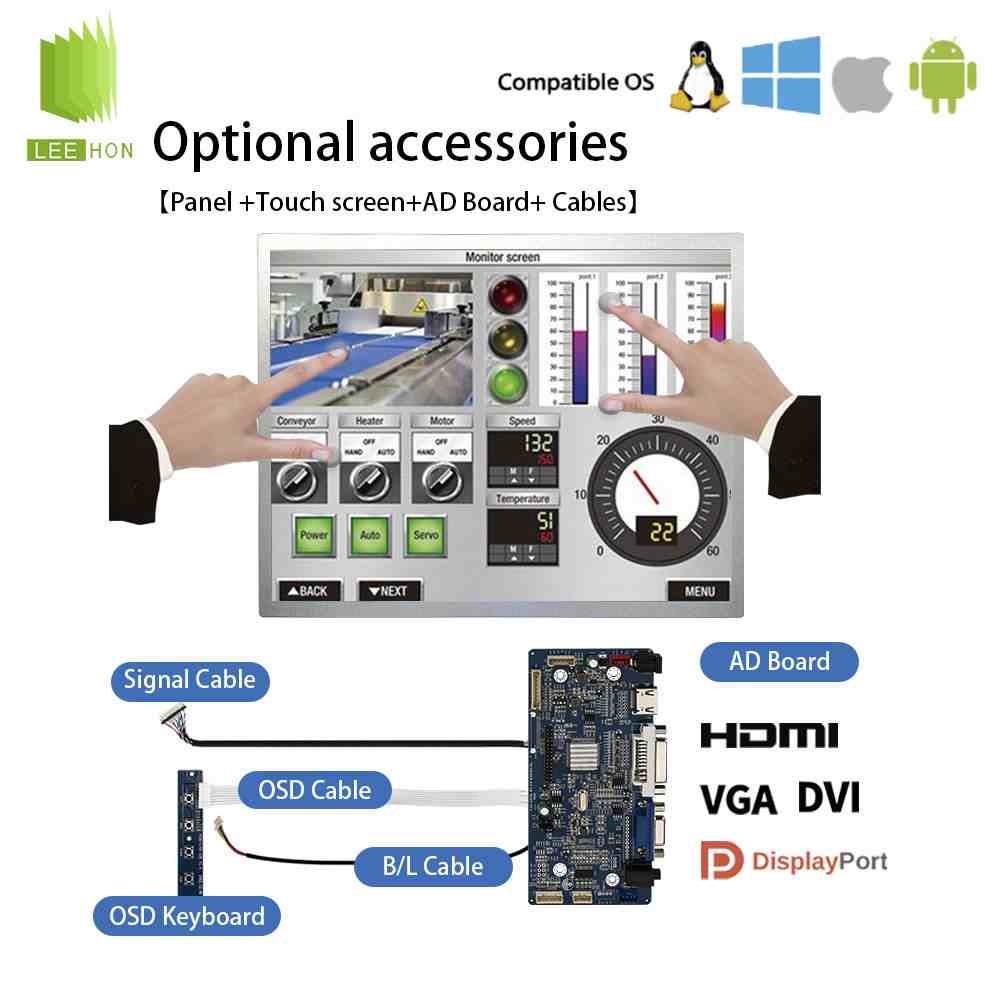

Q8：M150GWX3 R0默认带触摸屏吗？
M150GWX3 R0本体通常是LCD液晶模组，不默认带触摸屏。如果设备需要触摸操作，需要另外匹配电阻触摸屏、电容触摸屏、钢化盖板或全贴合方案。维修老设备时，还要确认原触摸屏是贴合在LCD上，还是独立安装在前框上，避免更换屏体后出现结构不匹配。
Q9：采购M150GWX3 R0前要确认哪些信息？
采购M150GWX3 R0前，建议确认原屏完整型号、背面标签、LVDS 20Pin线序、屏体供电、背光接口、屏线方向、安装尺寸、是否带触摸、整机型号和实际使用环境。如果是替换友达、群创或其他品牌15寸XGA屏，还要重点核对结构厚度、接口位置、亮度、视角、背光控制和供货周期，不能只按尺寸和分辨率判断可替换。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
