TCG104SVLQAPNN-AN20-S可按京瓷Kyocera TCG104SVLQAPNN-AN20系列 工业液晶屏方向理解，属于10.4英寸SVGA规格，分辨率为800×600，显示比例为4:3，适合工业HMI、PLC控制面板、检测仪器、医疗辅助设备、工业电脑、自动化控制终端和传统10.4寸工控设备替换项目。
京瓷资料中，TCG104SVLQAPNN-AN20标注为10.4英寸、800×600、AWV Normally Black、400cd/㎡亮度、LVDS接口、内置LED Driver、-30℃至80℃工作温度，外形尺寸约240.7×180.2×9mm，并显示触摸屏为None。建议替代型号为#TCG104SVLEAVNN-AN20#。
| 京瓷液晶模组TCG104SVLQAPNN-AN20-S参数表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 制造商 | 京瓷 |
| 型号 | TCG104SVLQAPNN-AN20-S | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 10.4" | |
| 型号别名 | - | |
| 应用环境 | 存储温度 | -30 ~ 80 °C |
| 工作温度 | -20 ~ 70 °C | |
| 结构详情 | 解析度 | 800(RGB)×600, SVGA |
| 像素间距(mm) | 0.264×0.264 (H×V) [96PPI] | |

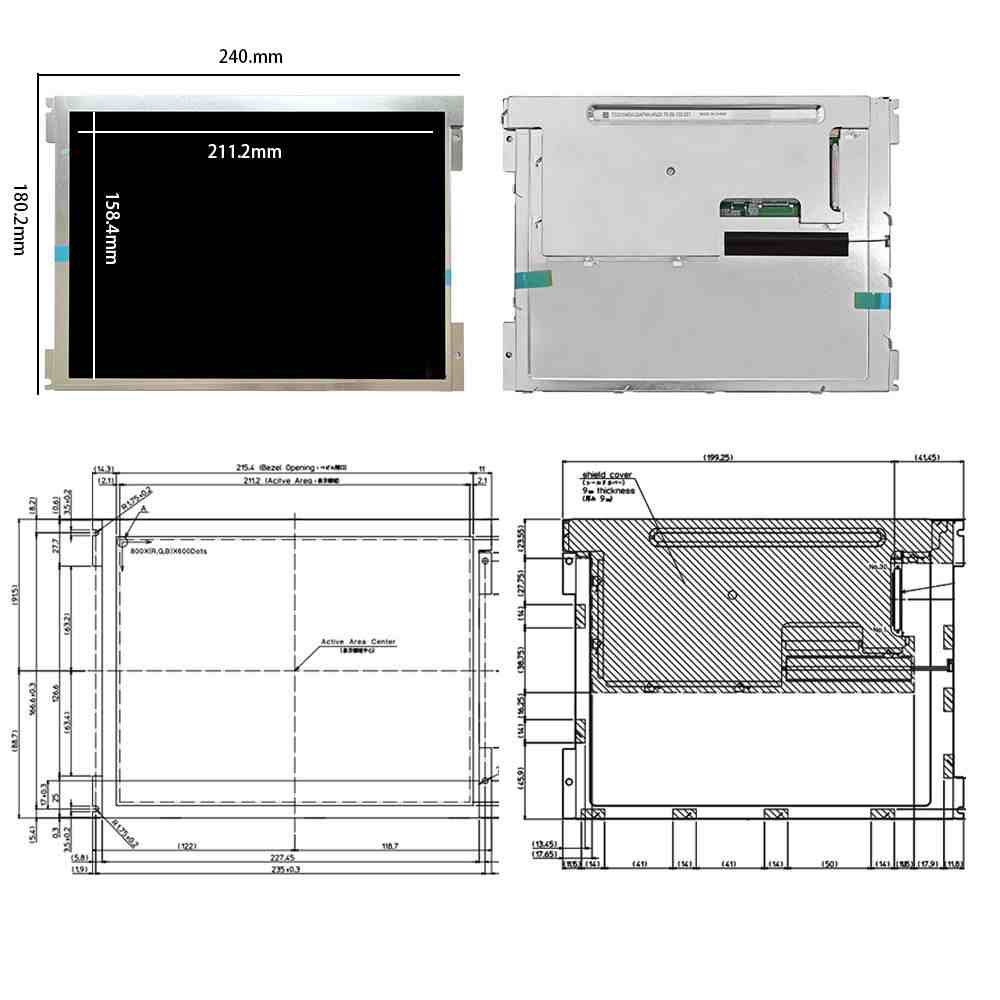

| 显示区域(mm) | 211.2(H) × 158.4(V) | |

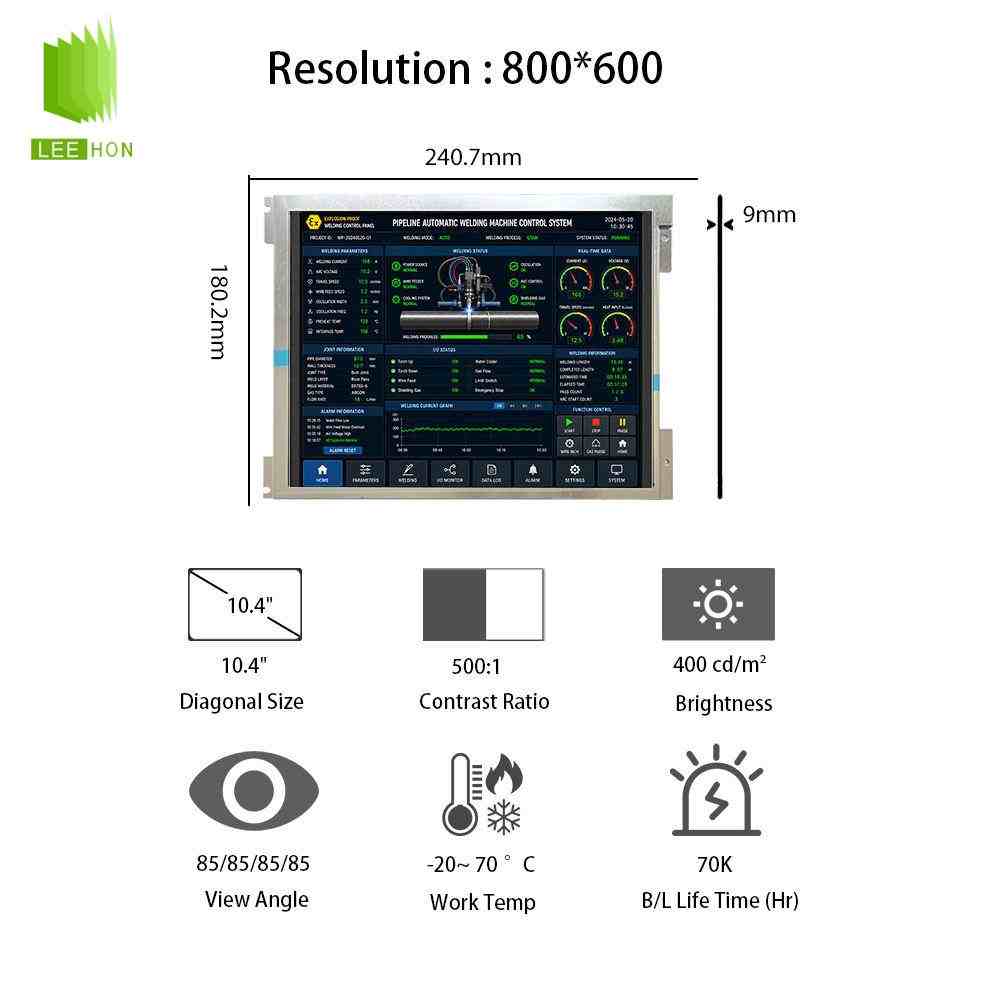

| 外观尺寸(mm) | 240.7(H) × 180.2(V) | |
| 光学详情 | 显示亮度 | 400 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 信号详情 | 电压供应 | 3.3V (Typ.) |
| 信号类型 | LVDS (1 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 光源详情 | 光源类型 | WLED |
| 光源寿命 | 50K (Typ.) 小时 | |
| 电压供应 | 12.0V (Typ.) | |
| 亮度调节 | PWM占空比 1~100% | |
TCG104SVLQAPNN-AN20-S工业液晶屏关键问答
Q1：TCG104SVLQAPNN-AN20-S适合哪些设备使用？
TCG104SVLQAPNN-AN20-S适合工业HMI、PLC控制终端、检测仪器、医疗辅助终端、工业电脑、自动化设备、机柜显示器和10.4寸嵌入式显示终端。它的800×600分辨率更适合参数设置、菜单操作、报警状态、简单曲线和设备运行画面，不适合高清视频或复杂多窗口高清界面。
Q2：TCG104SVLQAPNN-AN20-S的核心参数有哪些？
#京瓷液晶屏#TCG104SVLQAPNN-AN20-S常见参数可重点关注10.4英寸、800×600分辨率、4:3显示比例、400cd/㎡亮度、500:1对比度、AWV Normally Black显示模式、LVDS接口、LED背光、内置LED Driver、-30℃至80℃工作温度、无触摸版本等信息。具体到“-S”后缀版本，仍建议以实物标签和规格书确认为准。
Q3：TCG104SVLQAPNN-AN20-S是什么接口？能替换TTL屏吗？
TCG104SVLQAPNN-AN20-S采用LVDS接口，不是TTL屏，也不是eDP屏。它不能直接替换A104SN03 V1、TM104SDHG30-71这类TTL接口10.4寸屏。即使同样是10.4寸800×600，只要接口类型、线序、供电或背光控制不同，就可能出现黑屏、花屏、有图无背光或无法正常点亮的问题。
Q4：TCG104SVLQAPNN-AN20-S适合强光或户外环境吗？
TCG104SVLQAPNN-AN20-S亮度为400cd/㎡，适合室内工业现场、设备机台、控制柜、检测设备和普通半室内应用。它具备宽温能力，但不属于1000cd/㎡以上的阳光直射高亮屏。如果设备用于户外柜机、强反光环境或车载强光场景，建议评估更高亮度型号，或配合AG/AR盖板、遮光结构和全贴合方案。
Q5：TCG104SVLQAPNN-AN20-S替换时最需要注意什么？
TCG104SVLQAPNN-AN20-S替换时要重点确认完整后缀、LVDS线序、屏体供电、背光控制、连接器位置、外形尺寸、显示区域和触摸结构。由于京瓷官方页面显示TCG104SVLQAPNN-AN20存在LTB信息，并给出建议替代型号TCG104SVLEAVNN-AN20，采购前更要确认库存、批次、交期和替代方案是否已经完成点屏验证。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
