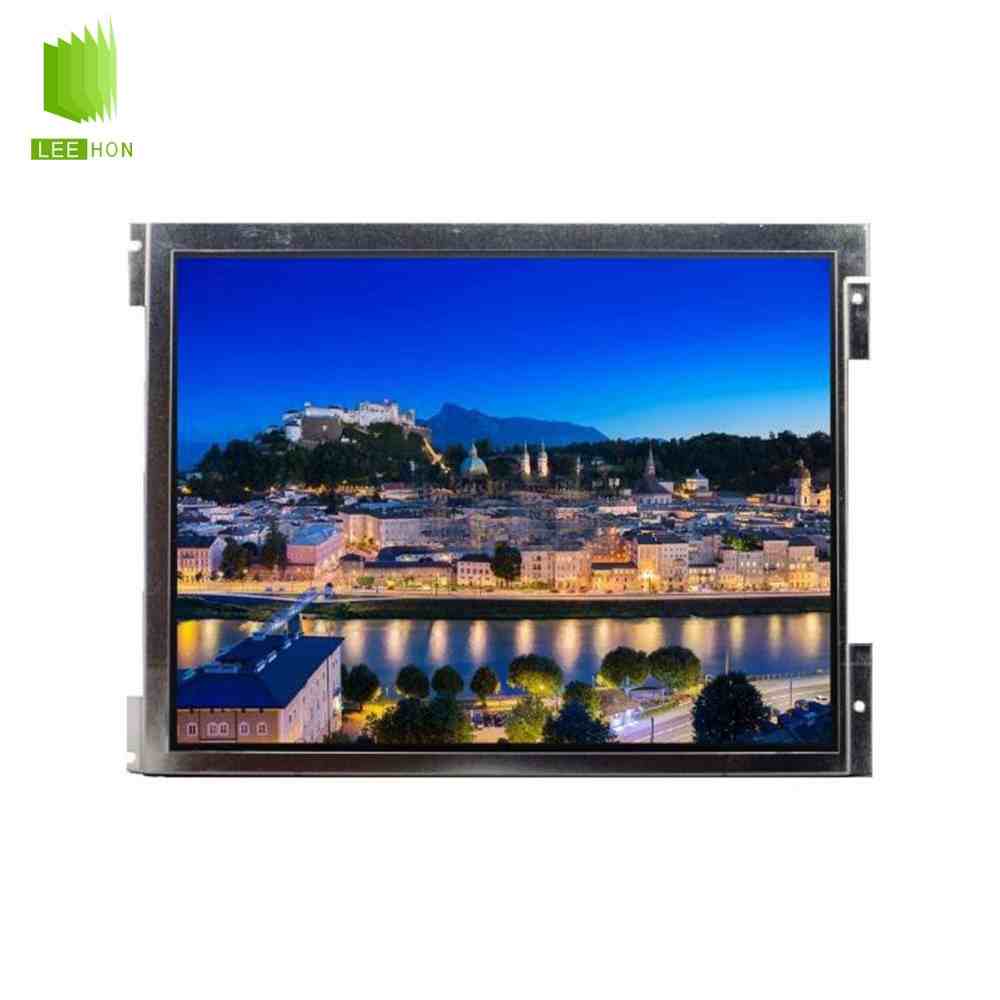

TCG104SVLPEANN-AN30京瓷液晶屏
TCG104SVLPEANN-AN30是京瓷（KYOCERA）推出的一款10.4英寸高亮工业TFT液晶屏，采用800×600 SVGA分辨率和4:3显示比例，典型亮度700cd/㎡、对比度900:1，表面采用雾面处理。该型号配置30Pin单通道LVDS接口、3.3V逻辑供电，内置LED背光驱动，支持-20～70℃工作温度，比较适合对亮度、长期运行和传统4:3显示比例有要求的工业设备。
| TCG104SVLPEANN-AN30京瓷10.4寸液晶屏模组规格参数 | |
| 制造商 | 京瓷 (Kyocera) |
| 型号 | TCG104SVLPEANN-AN30 |
| 对角尺寸 | 10.4英寸 |
| 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 211.2(W)×158.4(H) mm |
| 外观尺寸 | 240.7(W)×180.2(H)×9.5(D) mm |
| 像素排列 | RGB垂直条状 |
| 解析度 | 800(RGB)×600, SVGA, 4:3 |
| 面板重量 | 475g |
| 表面处理 | 雾面 |
| 显示亮度 | 700 cd/m² (Typ.) |
| 对比度 | 900:1 (Typ.) (透射) |
| 推荐视向 | - |
| 响应时间 | 8/22 (Typ.)(Tr/Td) ms |
| 可视角度 | 80/80/80/60 (Typ.)(CR≥10) |
| 显示模式 | TN，常白显示，透射式 |
| 支持颜色 | 262K/16.7M, 52% NTSC |
| 应用产品 | - |
| 功率消耗 | - |
| 光源类型 | WLED, 100K小时, 含LED驱动 |
| 刷新率 | 60Hz |
| 触摸技术 | 无触摸 |
| 接口类型 | LVDS (1 ch, 6/8-bit) , 30 pins , 1.0 mm , 端子 |
| 电压供应 | 3.3V (Typ.) |
| 应用环境 | 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C |
TCG104SVLPEANN-AN30常见问题
Q1：TCG104SVLPEANN-AN30的700cd/㎡亮度适合户外使用吗？
700cd/㎡属于较高亮度规格，在明亮车间、半户外及高环境光条件下具有更好的可读性。但如果设备长期阳光直射，还需要结合盖板反射、触摸屏、贴合方式及遮光设计综合评估，不能只根据亮度判断。
Q2：TCG104SVLPEANN-AN30采用什么接口？
该型号采用30Pin单通道6/8-bit LVDS接口，液晶逻辑供电典型值为3.3V，刷新率为60Hz。替换其他10.4寸屏时，需要进一步核对Pin定义和LVDS映射方式。
Q3：TCG104SVLPEANN-AN30是全视角液晶屏吗？
不是。该型号采用TN常白显示技术，典型可视角度约为左80°、右80°、上80°、下60°。如果设备需要多人从较大角度查看，可进一步评估AWV等全视角10.4寸型号。
Q4：TCG104SVLPEANN-AN30适合哪些应用场景？
TCG104SVLPEANN-AN30兼顾10.4英寸4:3结构、700cd/㎡较高亮度和100,000小时级WLED背光寿命规格，可用于工业HMI、数控设备、自动化控制终端、检测仪器、仪器仪表、工程设备显示以及较明亮环境下的工业终端。对于仍采用800×600界面的老设备，也具有较好的维修替换参考价值。
Q5：TCG104SVLPEANN-AN30和TCG104SVLPAANN-AN20有什么区别？
两者都是10.4英寸、800×600、LVDS工业屏，外形尺寸也非常接近，但亮度存在明显区别：AN30典型亮度700cd/㎡，AN20约450cd/㎡。因此AN30更偏向高环境光应用，实际互换仍需核对完整规格及整机驱动条件。
如果您正在寻找 TCG104SVLPEANN-AN30现货、京瓷10.4寸高亮液晶屏或800×600工业屏替代方案，可以提供原屏完整型号、设备用途、采购数量及接口照片。杭州立煌科技可协助核对30Pin LVDS接口、3.3V供电、结构尺寸、亮度及背光控制方案，并可配套触摸屏、驱动板和屏线，降低维修替换时出现无法点亮、亮度不足或安装结构不匹配的问题。
产品资料说明
参数来源： 本型号（TCG104SVLPEANN-AN30）规格参数主要依据原厂规格书、产品标签、厂商公开资料及其他可核验技术信息整理。
资料整理服务商： 杭州立煌科技
参数更新时间： 2026年9月22日。
参数规格用途： 本页信息用于技术查询和选型参考，不作为实时库存、价格、交期或长期供货状态的依据。
由于液晶屏不同版本、后缀及生产批次可能存在规格差异，涉及替代选型、设计导入、驱动匹配或批量采购时，应以当前有效规格书、产品实物及最终技术确认结果为准。
