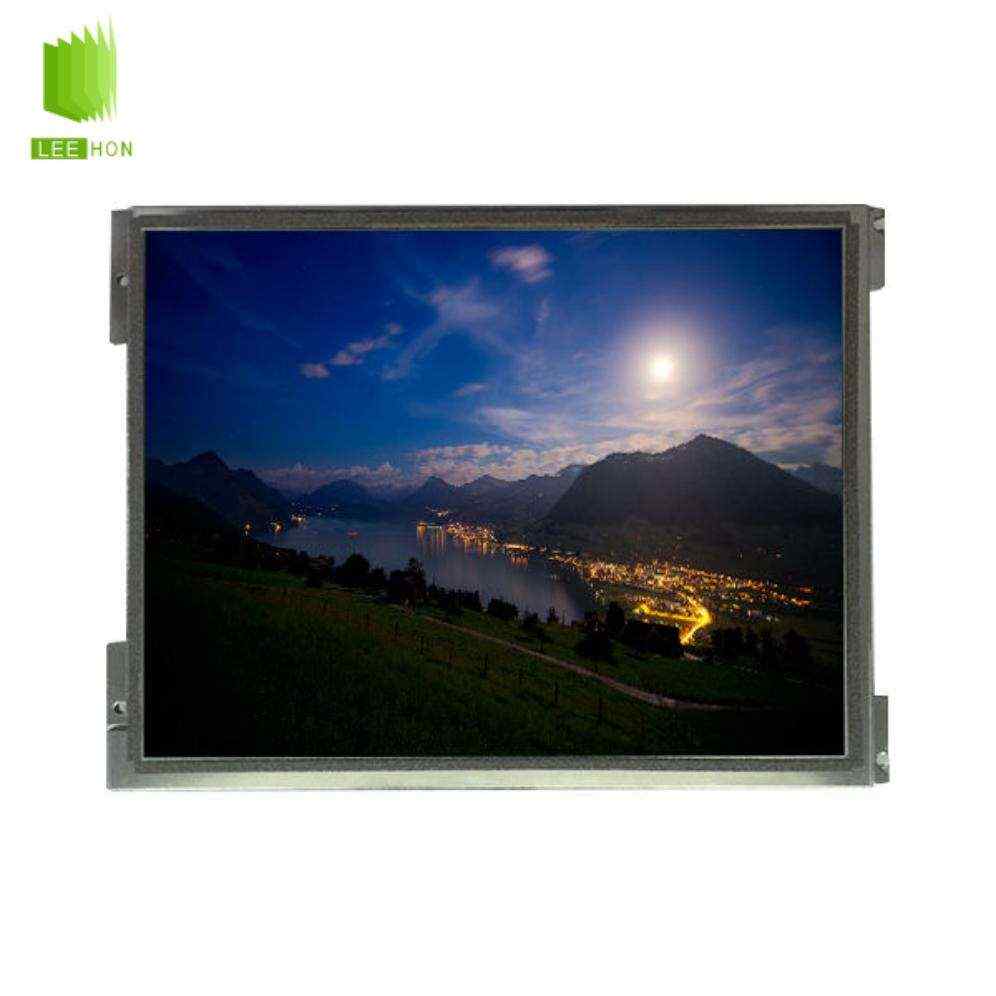

TCG104SVLPAANN-AN20工业液晶屏介绍
TCG104SVLPAANN-AN20是京瓷推出的一款10.4英寸工业TFT液晶屏，采用800×600 SVGA分辨率和4:3显示比例，典型亮度450cd/㎡、对比度900:1，并采用雾面防眩光表面。该型号配置30Pin LVDS接口，液晶逻辑供电为3.3V，内部集成LED背光恒流驱动电路，工作温度为-20～70℃，适合传统工业设备及嵌入式显示终端。
| 京瓷10.4寸TCG104SVLPAANN-AN20液晶屏模组信息表 | |
| 项目 | 规格 |
| 制造商 | 京瓷 (Kyocera) |
| 型号 | TCG104SVLPAANN-AN20 |
| 对角尺寸 | 10.4英寸 |
| 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 211.2(W)×158.4(H) mm |
| 外观尺寸 | 240.7(W)×180.2(H)×9.5(D) mm |
| 像素排列 | RGB垂直条状 |
| 解析度 | 800(RGB)×600, SVGA, 4:3 |
| 面板重量 | 460g |
| 表面处理 | 雾面 |
| 显示亮度 | 450 cd/m² (Typ.) |
| 对比度 | 900:1 (Typ.) (透射) |
| 推荐视向 | 6 o'clock |
| 响应时间 | 8/22 (Typ.)(Tr/Td) ms |
| 可视角度 | 80/80/80/60 (Typ.)(CR≥10) |
| 显示模式 | TN，常白显示，透射式 |
| 支持颜色 | 262K/16.2M, 51% NTSC |
| 应用产品 | - |
| 功率消耗 | - |
| 光源类型 | WLED, 70K小时, 含LED驱动 |
| 刷新率 | 60Hz |
| 触摸技术 | 无触摸 |
| 接口类型 | LVDS (1 ch, 6/8-bit) , 30 pins , 1.0 mm , 端子 |
| 电压供应 | 3.3V (Typ.) |
| 应用环境 | 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C |
Q1：TCG104SVLPAANN-AN20的450cd/㎡亮度适合户外吗？
450cd/㎡能够满足多数室内工业设备和较明亮车间使用，但不宜仅凭这一亮度定义为户外阳光可视屏。如果设备位于半户外或阳光直射位置，还应考虑触摸盖板、表面反射和整机遮光设计。
Q2：TCG104SVLPAANN-AN20采用什么接口？
该型号采用30Pin LVDS接口，其中液晶部分使用3.3V供电，接口还包含PWM亮度调节、背光开关以及12V背光供电信号。替换屏幕时不能只确认“30Pin LVDS”，还要核对Pin定义。
Q3：TCG104SVLPAANN-AN20是全视角液晶屏吗？
不是典型的全视角屏。原厂规格显示其左右、上方典型视角约为80°，下方约60°，最佳观看方向为6点钟方向，更适合操作位置相对固定的工业设备。
Q4：TCG104SVLPAANN-AN20需要另外配置LED背光驱动吗？
一般不需要。该型号内部已经集成LED恒流背光驱动电路，背光典型输入为12V，并支持PWM调光。规格书给出的背光工作寿命估算约为70,000小时，但高温环境会加快LED衰减。
Q5：TCG104SVLPAANN-AN20能直接替换其他10.4寸800×600液晶屏吗？
不能只根据10.4寸和800×600判断。该屏外形尺寸约为240.7×180.2×9mm，替换时还需核对30Pin LVDS定义、3.3V逻辑供电、12V背光供电、安装结构及LVDS数据映射方式。
Q6：TCG104SVLPAANN-AN20适合哪些应用场景？
该型号采用10.4英寸4:3结构和800×600分辨率，比较适合工业HMI、数控设备、自动化控制终端、仪器仪表、检测设备、医疗仪器操作界面以及老旧工业设备维修替换。450cd/㎡亮度配合防眩光表面，更偏向室内工业及环境光较明亮的使用场景。
如果您正在寻找 TCG104SVLPAANN-AN20现货、10.4寸京瓷工业液晶屏或800×600液晶屏替代方案，可以提供原屏完整型号、设备用途、采购数量及接口照片。杭州立煌科技可协助核对LVDS接口、供电、结构尺寸、亮度和背光控制方案，并可配套触摸屏、驱动板及屏线，降低维修替换时出现无法点亮或安装不匹配的问题。
产品参数说明
参数来源： 本型号（TCG104SVLPAANN-AN20）规格参数主要依据原厂规格书、产品标签、厂商公开资料及其他可核验技术信息整理。
供应商： 杭州立煌科技
更新时间： 2026年9月21日
参数规格用途： 本页信息用于技术查询和选型参考，不作为实时库存、价格、交期或长期供货状态的依据。由于液晶屏不同版本、后缀及生产批次可能存在规格差异，涉及替代选型、设计导入、驱动匹配或批量采购时，应以当前原厂有效规格书、产品实物及最终技术确认结果为准。
