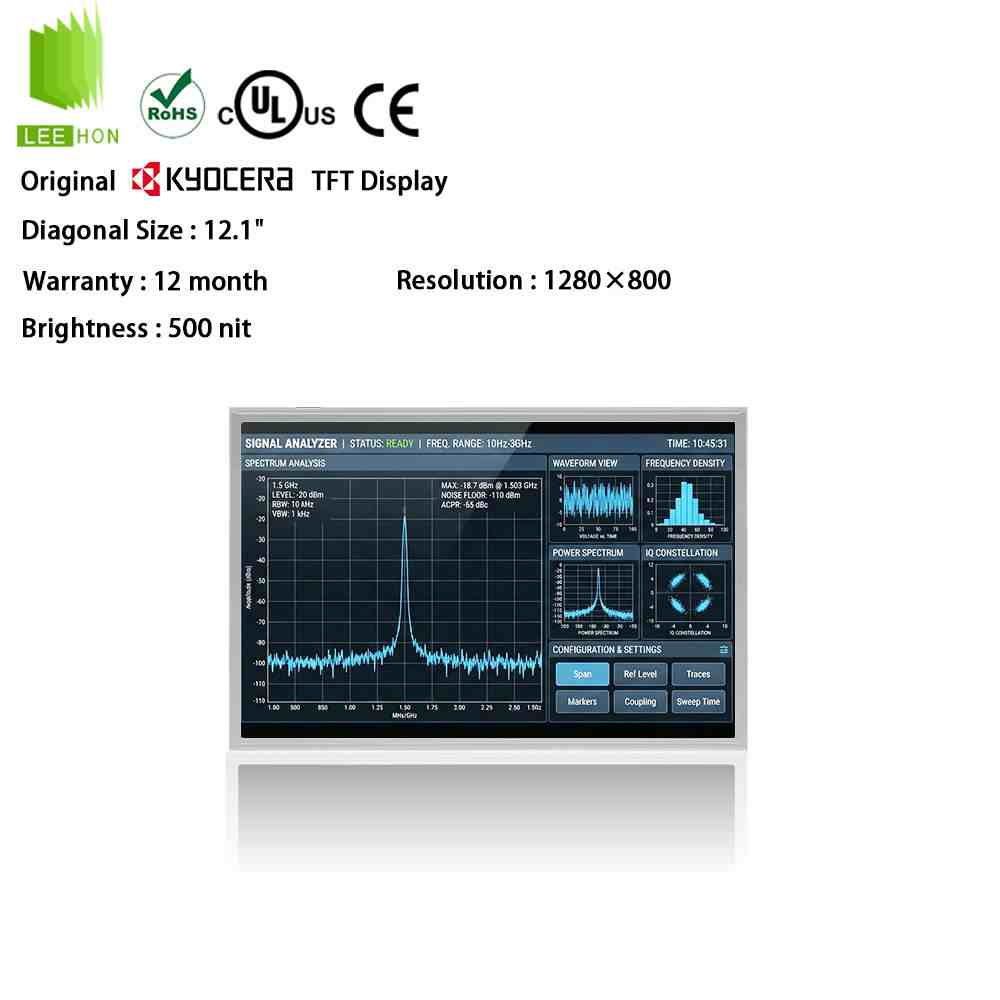

TCG121WXLPAPNN-AN20-S是京瓷Kyocera的一款12.1英寸工业液晶屏，分辨率为1280×800，属于WXGA规格，显示比例为16:10，适合工业HMI、工控一体机、检测设备、医疗辅助设备、自动化控制终端、嵌入式显示设备和半户外工业终端。公开资料显示，该型号为12.1英寸a-Si TFT-LCD模组，亮度500cd/㎡，对比度750:1，AWV Normally Black显示模式，LVDS 1通道8bit接口，20Pin连接，3.3V屏体供电，WLED背光并带LED Driver。
这款屏的重点在于12.1寸WXGA宽屏比例、500cd/㎡亮度、LVDS接口、AG防眩表面、12V背光输入和工业应用适配性。需要注意的是，TCG121WXLPAPNN-AN20-S与TCG121WXLPAPNN-AN20、TCG121WXLPAPNN-AN20-SA等后缀版本在渠道资料中可能存在不同写法，采购时要以实物标签和规格书为准。
| 12.1寸LCD京瓷液晶屏模组TCG121WXLPAPNN-AN20-S参数表 | ||
| 类别 | 参数项 | 参数值 |
| 应用详情 | 制造商 | 京瓷 |
| 型号 | TCG121WXLPAPNN-AN20-S | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 12.1" | |
| 别名 | - | |
| 应用环境 | 存储温度 | -30 ~ 80 °C |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | - | |

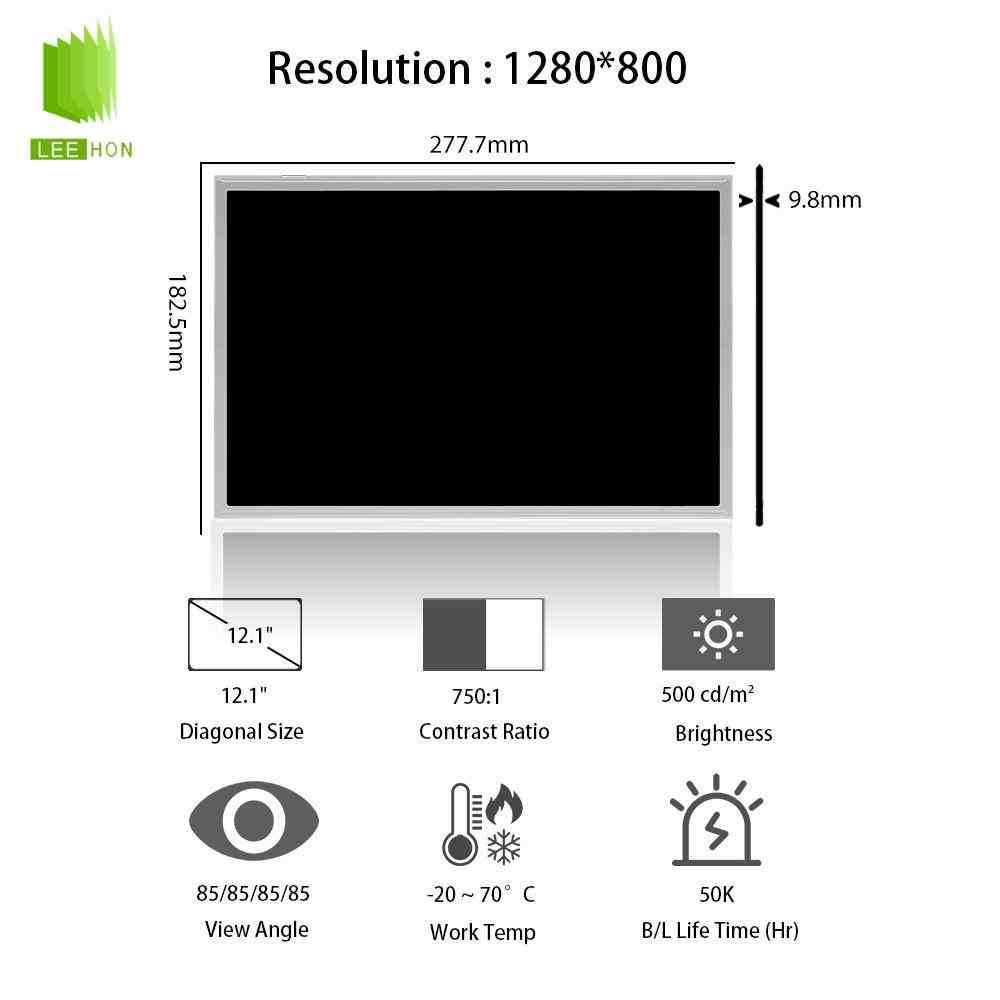

| 结构详情 | 解析度 | 1280(RGB)×800, WXGA |
| 点间距(mm) | 0.068×0.204 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.204×0.204 (H×V) [124PPI] | |
| 显示区域(mm) | 261.12(H) × 163.2(V) | |
| 开口区域(mm) | 264.1(H) × 166.2(V) | |

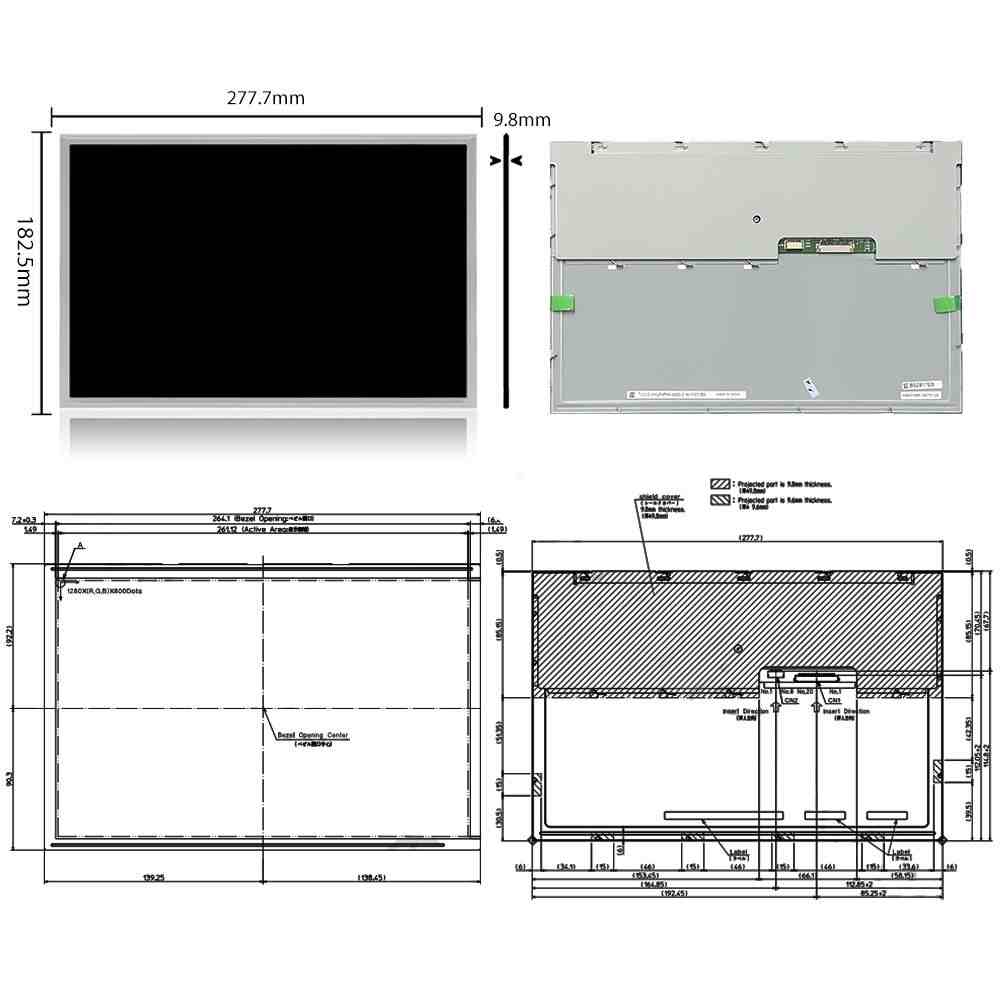

| 外观尺寸(mm) | 277.7(H) × 182.5(V) | |
| 外观厚度(mm) | 9.8 (Typ.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 16:10 (H:V) | |
| 风景肖像 | 风景模式 | |
| 表面处理 | 雾面 | |
| 安装方式 | Side mounting holes (4-M2) on left, right bezel | - |
| 其它参数 | 重量 | 680g (Typ.) |
| 光学详情 | 显示亮度 | 500 cd/m² (Typ.) |
| 对比度 | 750:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 显示模式 | AWV，常黑显示，透射式 | |
| 推荐视向 | 全视角 | |
| 响应时间 | 18/12 (Typ.)(Tr/Td) ms | |
| 支持颜色 | 16.2M (6-bit + FRC) | |
| 色彩性能 | 白色坐标 | Wx:0.300; Wy:0.335 |
| 色温 | 7136K | |
| NTSC比值 | 50% | |
| sRGB覆盖率 | 70% | |
| Adobe RGB覆盖率 | 53% | |
| DCI-P3覆盖率 | 52% | |
| 电子详情 | 帧频率 | 60Hz |
| 信号详情 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 375/490mA (Typ./Max.) | |
| 信号类型 | LVDS (1 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 接口详情 | 品牌: 广濑电机, 型号: DF19L-20P-1H(54), 脚距: 1.0 mm, 脚数: 20 pins, 数量: 1 pcs | |
| 光源详情 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命 | 50K (Typ.) Hours | |
| 接口类型 | 端子 | |
| 接口详情 | 品牌: 日压端子, 型号: SM08B-SHLS-G-TF(LF)(SN), 脚距: 1.0 mm, 脚数: 8 pins, 数量: 1 pcs | |
| 含LED驱动 | - | |
| 电压供应 | 12.0V (Typ.) | |
| 电流供应 | 460/600mA (Typ./Max.) | |
| 亮度调节 | PWM占空比 | 1~100% |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 10KHz | |
TCG121WXLPAPNN-AN20-S工业液晶屏关QA问答
Q1：TCG121WXLPAPNN-AN20-S适合哪些设备使用？
TCG121WXLPAPNN-AN20-S适合工业HMI、工控终端、检测仪器、医疗辅助设备、嵌入式工业电脑、自动化控制面板、能源设备显示屏和半户外操作终端。它的1280×800分辨率比传统800×600屏显示内容更多，更适合参数、曲线、菜单、报警和多区域工业UI界面。
Q2：TCG121WXLPAPNN-AN20-S的核心参数有哪些？
#京瓷液晶屏#TCG121WXLPAPNN-AN20-S常见参数包括12.1英寸、1280×800分辨率、16:10显示比例、500cd/㎡典型亮度、750:1典型对比度、85/85/85/85可视角、AWV Normally Black显示模式、16.2M色、LVDS 20Pin接口、3.3V屏体供电、WLED背光、50K小时背光寿命和无触摸屏版本。
Q3：TCG121WXLPAPNN-AN20-S是什么接口？替换时要注意什么？
TCG121WXLPAPNN-AN20-S采用LVDS接口，不是eDP屏，也不是MIPI屏。规格资料中可见其LVDS接口包含BITSEL位宽选择、SELLVDS映射选择、RxIN数据通道、CK时钟、VDD供电脚等定义，替换时要重点核对20Pin线序、6/8bit模式、屏线方向、供电脚位和主板输出格式。
Q4：TCG121WXLPAPNN-AN20-S适合户外或强光环境吗？
TCG121WXLPAPNN-AN20-S典型亮度为500cd/㎡，适合工业现场、设备机台、控制柜、检测设备和部分半户外环境。它带AG防眩表面，但不建议直接作为阳光直射高亮屏使用。若设备用于户外柜机、强反光环境或车载强光场景，建议配合AG/AR盖板、全贴合、遮光结构，或评估1000cd/㎡以上高亮工业屏。
Q5：TCG121WXLPAPNN-AN20-S供电和背光需要注意什么？
TCG121WXLPAPNN-AN20-S屏体逻辑供电典型值为3.3V，背光驱动输入典型值为12V，并支持BLEN背光使能和PWM调光。规格资料中也提示背光寿命为50,000小时，PWM频率范围为200Hz至10kHz。点屏时要把屏体供电、背光输入、背光使能和调光信号分开确认，避免出现有图无背光、亮度不可调、低亮度闪烁或休眠唤醒异常。
TCG121WXLPAPNN系列LCD液晶屏
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| TCG121WXLPAPNN-AN20 | 京瓷 | 12.1" | 液晶模组 | 1280×800 | 500 | 750:1 | WLED | LVDS |
| TCG121WXLPAPNN-AN20-S | 京瓷 | 12.1" | 液晶模组 | 1280×800 | 500 | 750:1 | WLED | LVDS |
| TCG121WXLPAPNN-AN20-SA | 京瓷 | 12.1" | 液晶模组 | 1280×800 | 500 | 750:1 | WLED | LVDS |
| TCG121WXLPAPNN-AN50-S | 京瓷 | 12.1" | 液晶模组 | 1280×800 | 1000 | 750:1 | WLED | LVDS |
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
