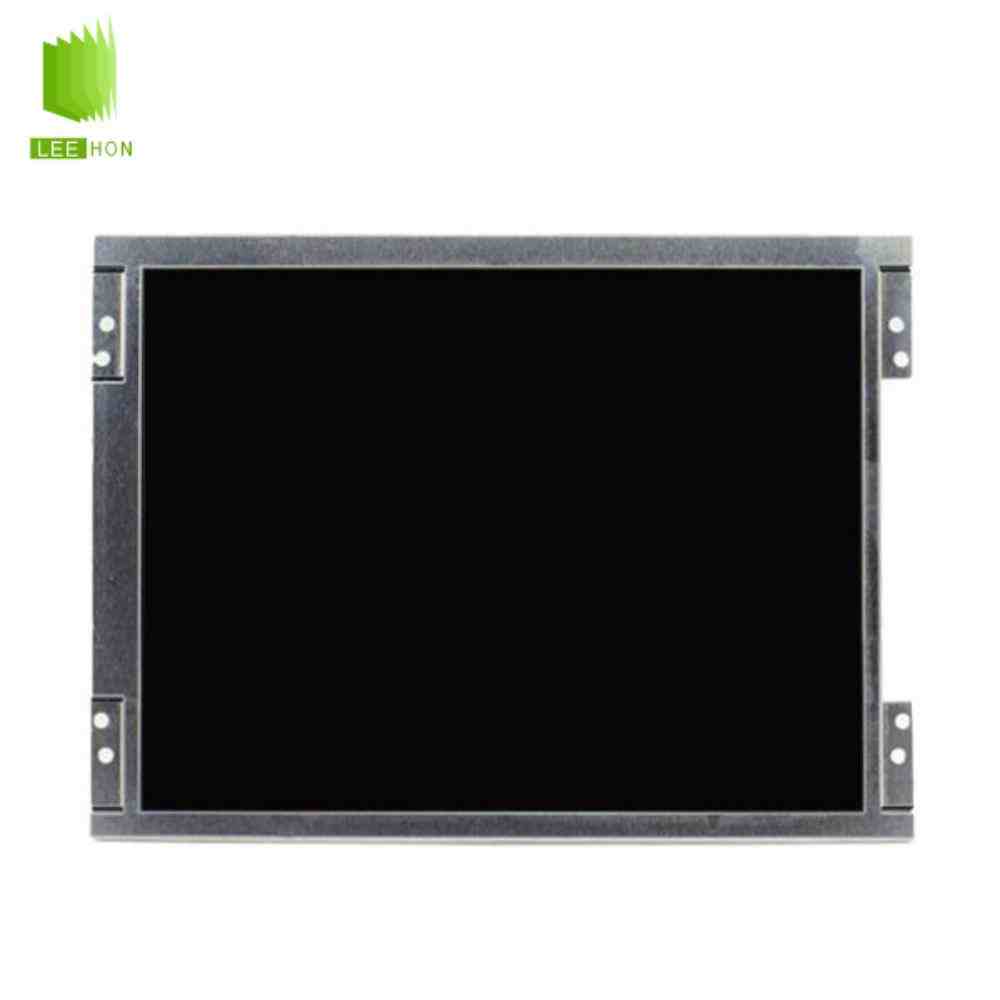

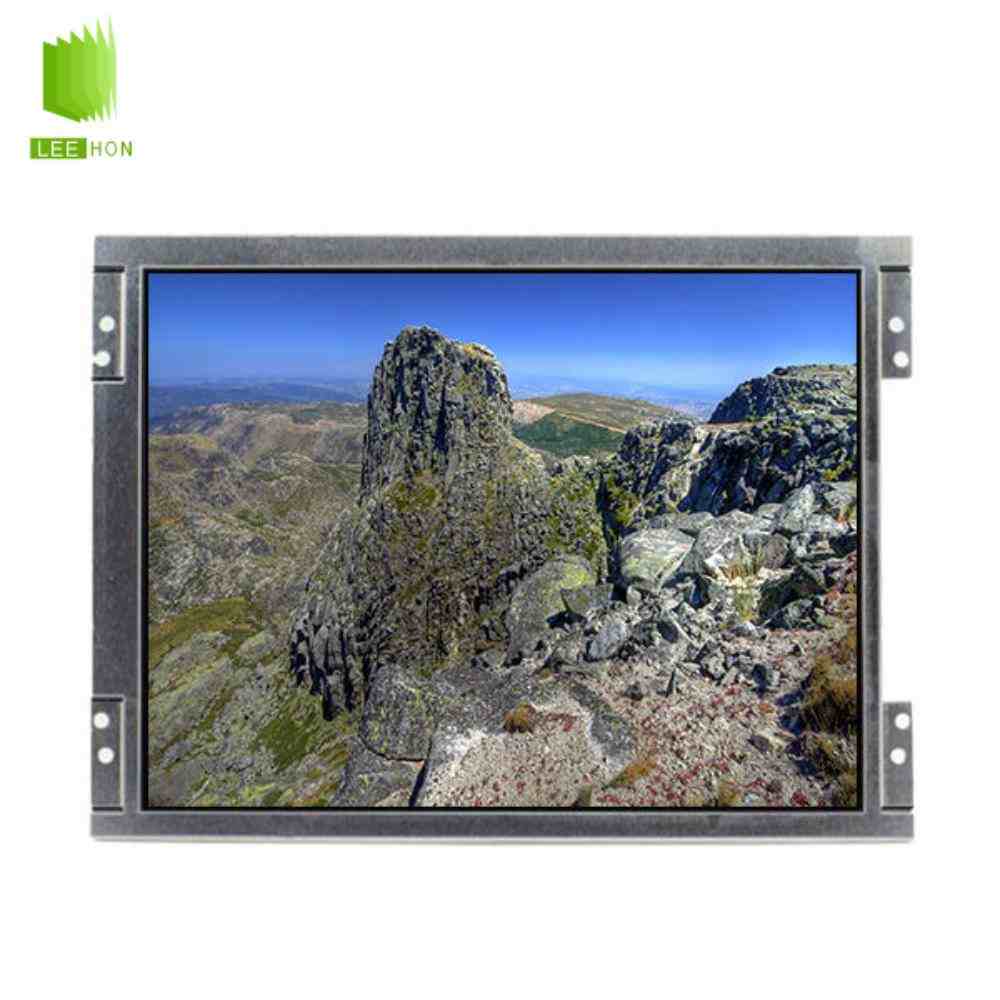

TCG084VGLAAAFA-AA00是京瓷推出的一款8.4英寸工业触摸液晶屏，采用640×480分辨率、4:3显示比例、CMOS并行接口和LED背光，并集成四线电阻式触摸屏。该屏典型亮度为360cd/㎡，工作温度为-20℃至70℃，适合工业HMI、检测仪器、医疗设备及传统自动化终端。
| 8.4寸LCD京瓷液晶屏模组TCG084VGLAAAFA-AA00参数表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 面板品牌 | 京瓷 |
| 面板型号 | TCG084VGLAAAFA-AA00 | |
| 面板尺寸 | 8.4英寸 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | - | |
| 结构详情-像素特征 | 像素数量 | 640(RGB)×480, VGA |
| 点间距 | 0.089×0.267 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.267×0.267 mm (H×V) [95PPI] | |
| 结构详情-结构尺寸 | 显示区域 | 170.88×128.16 mm (H×V) |
| 可视区域 | 174.4×131.8 mm (H×V) | |
| 外观尺寸 | 199.5×147.4 mm (H×V) | |
| 外观厚度 | 10.8/11.55 (Typ./Max.) mm | |
| 结构详情-外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 外观样式 | - | |
| 结构详情-触摸屏 | 信号接口 | FPC |
| 触摸技术 | 4线电阻触摸屏 | |
| 控制器 | 不含控制器 | |
| 信号类型 | - | |
| 同时触点 | 单点触摸 | |
| 操作系统 | - | |
| 结构详情-其它特征 | 重量 | 400g |
| 表面处理 | 雾面，Hard coating (2H) | |
| 光学详情-基本信息 | 面板亮度 | 360 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 65/65/60/65 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示 | |
| 视角方向 | 6 o'clock | |
| 反应时间 | 10/20 (Typ.)(Tr/Td) ms | |
| 工作频率 | 60Hz | |
| 光学详情-色彩性能 | 白色色度 | Wx:0.305; Wy:0.315 |
| 显示颜色 | 262K (6-bit) | |
| 色温 | 7106K | |
| 亮度变动 | - | |
| 光学详情-1931色域 | NTSC比值 | 49% |
| sRGB覆盖率 | 69% | |
| AdobeRGB覆盖率 | 51% | |
| DCI-P3覆盖率 | 51% | |
| Rec.2020覆盖率 | 37% | |
| 低蓝光护眼 | - | |
| 电子详情 | 翻转扫描 | 翻转 (水平/垂直) |
| 时序控制 (T-CON) | Embedded T-CON | |
| 背光详情 | 光源类型 | WLED |
| 光源数量 | 2 strings | |
| 光源寿命 | 100K (Typ.) 小时 | |
| 光源形状 | 2串 | |
| 光源位置 | 侧入式光源 | |
| 电压输入 | 21.0/24.7V (Typ./Max.) | |
| 电流输入 | 60mA (Typ.) | |
| 光源驱动 | 无 | |
| 信号详情 | 信号系统 | Parallel RGB (1 ch, 6-bit) |
| 信号逻辑电压 | 0≤VIL≤0.8V; 2.0V≤VIH≤VDD | |
| 电压输入 | 3.3V (Typ.) | |
| 电流输入 | 160/240mA (Typ./Max.) | |
| 接口类型 | 端子 | |
| 端子详情 | 品牌: 京瓷, 型号: 04-6240-040-023-846+, 脚间距: 0.5 mm, 脚数: 40 pins, 数量: 1 pcs | |
TCG084VGLAAAFA-AA00常见QA
Q1：TCG084VGLAAAFA-AA00自带触摸功能吗？
自带。该型号集成四线电阻式触摸屏，可以使用手指、手套或触控笔操作，适合工业设备中的菜单选择、参数设置和单点控制。
Q2：TCG084VGLAAAFA-AA00是LVDS接口吗？
不是。该屏采用CMOS并行接口，配套主板需要支持640×480分辨率及对应的RGB显示时序，普通LVDS或eDP驱动板不能直接连接。
Q3：TCG084VGLAAAFA-AA00适合户外强光环境吗？
该屏典型亮度为360cd/㎡，更适合室内工业设备或带遮光结构的终端，不属于阳光直射型高亮屏。其工作温度为-20℃至70℃，可以满足多数常规工业环境。
Q4：TCG084VGLAAAFA-AA00更换时要确认哪些参数？
更换时应核对199.5×147.4×10.8mm外形尺寸、640×480分辨率、CMOS接口线序、四线电阻触摸排线及安装方向。即使同为8.4英寸VGA液晶屏，接口或触摸结构不同也不能直接通用。
