TCG121XGLPBPNN-AN40-TA是京瓷Kyocera的一款12.1英寸工业液晶屏，分辨率为1024×768，属于XGA规格，显示比例为4:3，适合工业HMI、户外检测设备、交通终端、船舶设备、医疗辅助设备、工控一体机、机柜显示终端和高亮工业显示项目。
这款屏的核心优势是1200cd/㎡高亮度、AWV宽视角、LVDS接口、-30℃至80℃宽温范围和70K小时级别长寿命背光。相比普通300cd/㎡或500cd/㎡的12.1寸工控屏，TCG121XGLPBPNN-AN40-TA更适合强光环境和半户外显示项目，但选型时仍要确认接口线序、供电、背光控制、触摸屏、#液晶屏驱动板#是否外配和整机散热设计。
| 12.1寸LCD京瓷液晶屏模组TCG121XGLPBPNN-AN40-TA信息表 | ||
| 类别 | 项目 | 详细信息 |
| 应用详情 | 品牌 | 京瓷 |
| 型号名称 | TCG121XGLPBPNN-AN40-TA | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 12.1吋 | |
| 最大额定值 | 工作温度 | -30 ~ 80 °C |
| 存储温度 | -30 ~ 80 °C | |
| 结构详情 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.080×0.240 mm | |
| 像素间距(W×H) | 0.240×0.240 mm [105PPI] | |

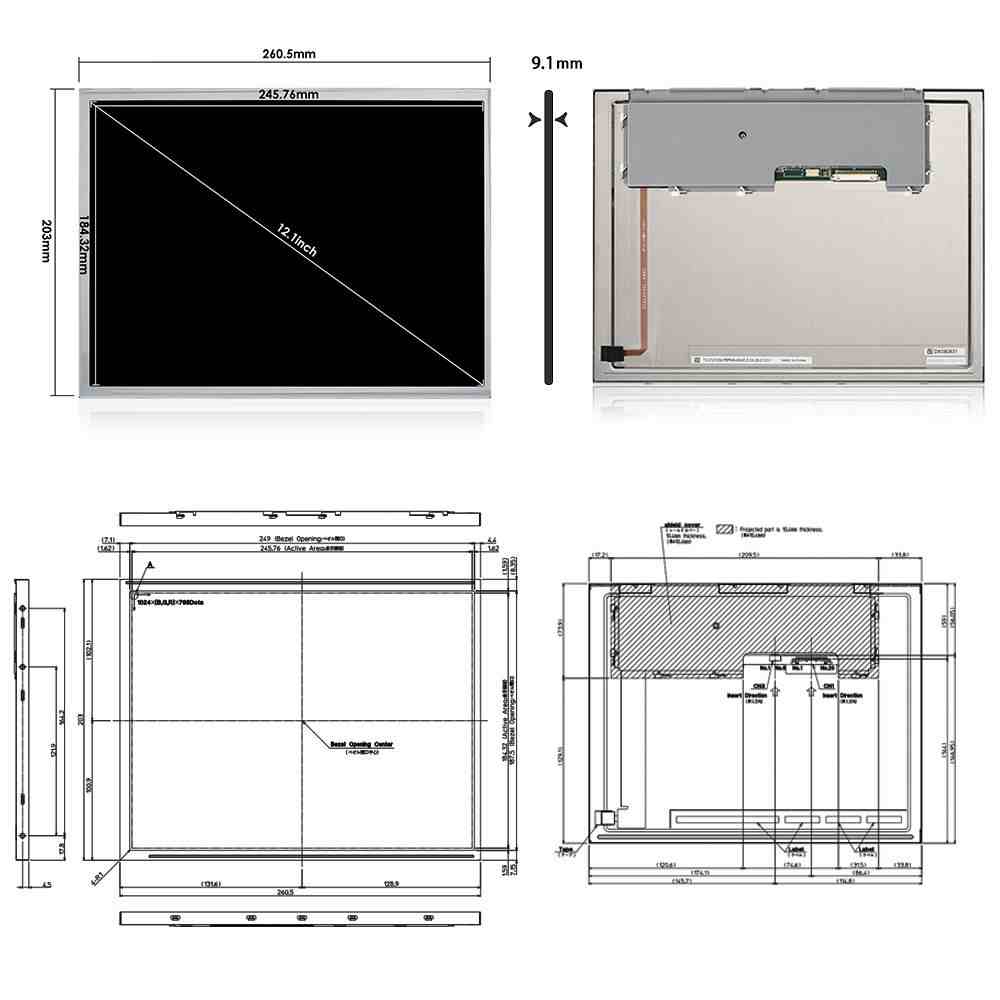

| 显示尺寸 | 245.76(W)×184.32(H) mm | |
| 外观尺寸 | 260.5(W)×203(H) mm | |
| 可视尺寸 | 249.0(W)×187.5(H) mm | |
| 外观厚度 | 9.1/10.9 (Typ./Max.) mm | |
| 物理形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 4:03 | |
| 安装方式 | Side mounting holes (6-M3) on left, right bezel | |
| 重量 | 555g | |
| 表面处理 | 雾面 | |
| 光学详情 | 亮度(cd/m²) | 1200 (Typ.) |
| 对比度 | 750 : 1 (Typ.) (透射) | |
| 最佳视向 | 全视角 | |
| 响应速度 | 18/12 (Typ.)(Tr/Td) ms | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | AWV，常黑显示，透射式 | |
| 色度 | Wx:0.320; Wy:0.345 | |
| 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6043K | |
| 阳光下可视性 | 是 | |
| 电子详情 | 刷新频率 | 80Hz |
| 翻转扫描 | 翻转 (180°) | |
| 信号详情 | 输入电流 | 300/390mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口类型 | 端子 | |
| 接口品牌 | I-PEX | |
| 接口型号 | 20186-020E-11F | |
| 接口数量 | 1 pcs | |
| 接口脚间距 | 1.25 mm | |
| 接口脚数 | 20 pins | |
| 接口脚定义 | LVDS-20P1C8B-010H | |
| 发光详情 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命 | 70K (Typ.) 小时 | |
| 接口类型 | 端子 | |
| 接口品牌 | 日压端子 | |
| 接口型号 | SM06B-SHLS-G-TF(LF)(SN) | |
| 接口数量 | 1 pcs | |
| 接口脚间距 | 1.0 mm | |
| 接口脚数 | 6 pins | |
| 背光驱动 | 含LED驱动 | |
| 驱动输入电流 | 0.9/1.1A (Typ./Max.) | |
| 驱动输入电压 | 12.0±1.2V | |
| PWM占空比 | 1~100% | |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 10KHz | |
TCG121XGLPBPNN-AN40-TA京瓷工业液晶屏关键问答
Q1：TCG121XGLPBPNN-AN40-TA适合哪些设备使用？
TCG121XGLPBPNN-AN40-TA适合工业HMI、户外检测仪器、交通控制终端、船舶显示设备、工控一体机、工业电脑、医疗辅助设备、能源设备显示屏和12.1寸嵌入式显示终端。它的1024×768分辨率适合参数界面、菜单操作、报警状态、曲线图和设备运行画面。
Q2：TCG121XGLPBPNN-AN40-TA的核心参数有哪些？
TCG121XGLPBPNN-AN40-TA常见参数包括12.1英寸、1024×768分辨率、4:3显示比例、1200cd/㎡亮度、750:1对比度、85/85/85/85可视角、AWV Normally Black显示模式、LVDS接口、3.3V典型输入电压、WLED背光、70K小时背光寿命，工作温度范围为-30℃至80℃。
Q3：TCG121XGLPBPNN-AN40-TA适合户外强光环境吗？
TCG121XGLPBPNN-AN40-TA亮度达到1200cd/㎡，比普通室内工业屏更适合强光车间、半户外设备、户外柜机和阳光可读显示项目。但实际户外效果还要看盖板透过率、AG防眩、AR减反、全贴合、安装角度、散热结构和整机防水防尘设计，不能只看亮度参数判断整机一定适合长期户外使用。
Q4：TCG121XGLPBPNN-AN40-TA是什么接口？替换时要注意什么？
TCG121XGLPBPNN-AN40-TA采用LVDS接口，不是eDP屏，也不是MIPI屏。替换时要重点核对LVDS线序、屏线方向、供电脚位、背光接口、主板输出格式和安装结构。即使同样是12.1寸1024×768屏，不同品牌或不同后缀型号在线序、供电和背光控制上也可能不一致。
Q5：TCG121XGLPBPNN-AN40-TA默认带触摸屏吗？
#京瓷液晶屏#TCG121XGLPBPNN-AN40-TA本体通常是LCD液晶模组，常见资料标注为无触摸版本。如果设备需要触摸操作，需要另外匹配电容触摸屏、电阻触摸屏、盖板玻璃或全贴合方案。高亮屏用于户外或强光环境时，触摸盖板建议同步考虑AG、AR、防水密封、抗干扰和结构压合，避免影响显示亮度和触摸稳定性。
TCG121XGLPBPNN-AN40系列液晶屏
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| TCG121XGLPBPNN-AN40 | 京瓷 | 12.1" | 液晶模组 | 1024×768 | 1200 | 750:1 | WLED | LVDS |
| TCG121XGLPBPNN-AN40-S | 京瓷 | 12.1" | 液晶模组 | 1024×768 | 1200 | 750:1 | WLED | LVDS |
| TCG121XGLPBPNN-AN40-TA | 京瓷 | 12.1" | 液晶模组 | 1024×768 | 1200 | 750:1 | WLED | LVDS |
| TCG121XGLPBPNN-AN40-ZA | 京瓷 | 12.1" | 液晶模组 | 1024×768 | 1200 | 750:1 | WLED | LVDS |
| TCG121XGLPBPNN-AN43P-S | 京瓷 | 12.1" | 液晶模组 | 1024×768 | 1200 | 750:1 | WLED | LVDS |
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
