TM035KDH03-79天马车载液晶屏怎么样

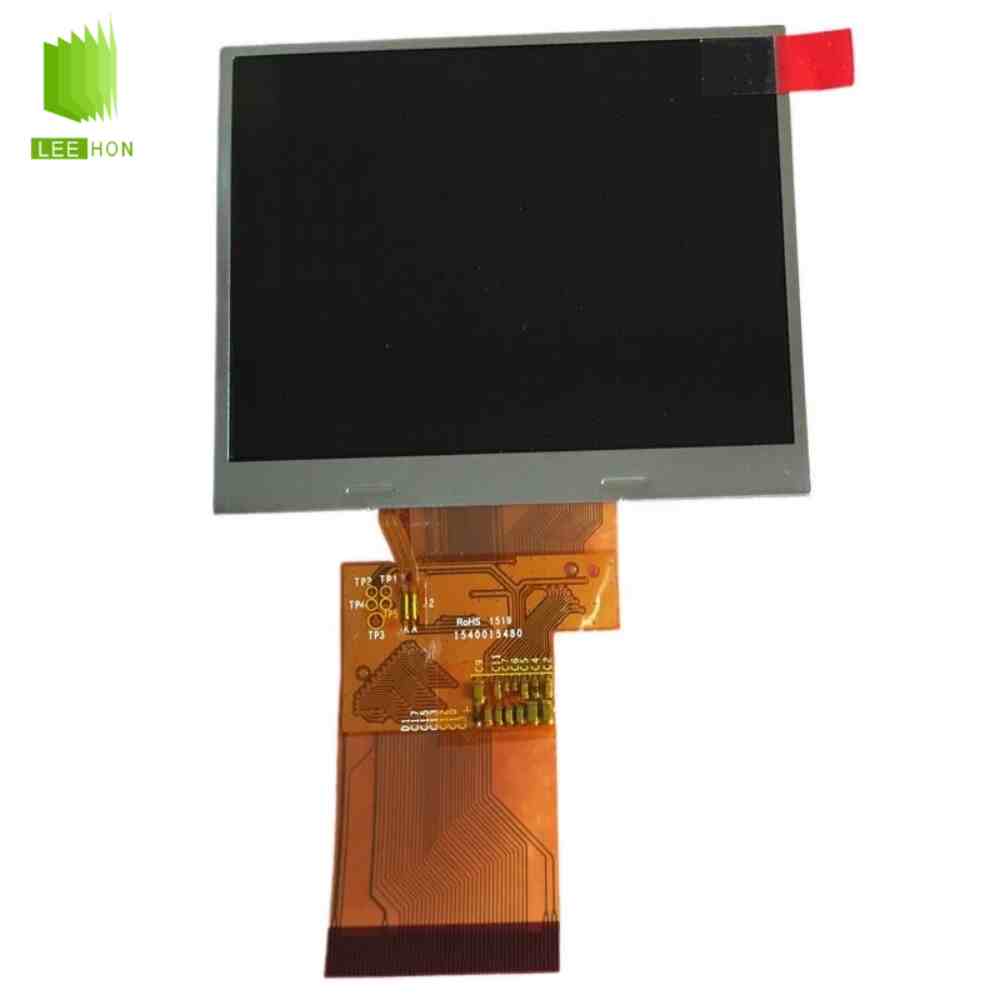

TM035KDH03-79是天马推出的一款3.5英寸TFT液晶屏，采用320×240 QVGA分辨率、4:3显示比例，典型亮度300cd/㎡、对比度500:1。该型号使用54Pin Digital RGB + SPI接口，支持-20～70℃工作温度，可用于车载仪表、车内控制终端、小型显示模块及嵌入式设备。
| 3.5寸天马液晶模组TM035KDH03-79参数表 | ||
| 类别 | 参数项 | 参数值 |
| 应用详情 | 面板品牌 | 天马 |
| 面板型号 | TM035KDH03-79 | |
| 面板尺寸 | 3.5英寸 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | - | |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | 3.3G (32.3 m/s²) | |
| 备注信息 | 2 in 1 FPC, Down side FPC (55.90mm length). Ve2.0~Ver2.2 NT39016D, Ver2.3~Ver2.6 NV3035C, Ver2.7 NV3035GTC | |
| 结构详情 | 像素数量 | 320(RGB)×240, QVGA |
| 点间距 | 0.073×0.219 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.219×0.219 mm (H×V) [115PPI] | |
| 显示区域 | 70.08×52.56 mm (H×V) | |
| 可视区域 | 72.88×55.36 mm (H×V) | |
| 外观尺寸 | 76.9×63.9 mm (H×V) | |
| 外观厚度 | 3.15±0.2 mm | |
| 外观形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 重量 | 30.0g (Typ.) | |
| 表面处理 | 雾面 | |
| 光学详情 | 面板亮度 | 300 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 70/70/60/70 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 视角方向 | 6 o'clock | |
| 反应时间 | 20 (Typ.)(Tr+Td) ms | |
| 白色色度 | Wx:0.280; Wy:0.305 | |
| 显示颜色 | 16.7M (8-bit) | |
| 色温 | 9273K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| NTSC比值 | 53% | |
| sRGB覆盖率 | 75% | |
| Adobe RGB覆盖 | 56% | |
| DCI-P3覆盖率 | 56% | |
| Rec.2020覆盖率 | 40% | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 驱动IC | 已邦定 NV3035GTC | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 背光详情 | 光源类型 | WLED |
| 光源寿命 | 20K (Typ.) 小时 | |
| 数量 | 6S1P | |
| 光源形状 | 1串 | |
| 位置 | 侧入式光源 | |
| 电压输入 | 19.2±2.4V | |
| 电流输入 | 20/25mA (Typ./Max.) | |
| 功耗 | 384mW (Typ.) | |
| 接口类型 | 包含在屏信号接口中 | |
| 光源驱动 | 无 | |
| 信号详情 | 信号系统 | Digital RGB (8/24-bit) + SPI, CCIR601/656 |
| 信号逻辑电压 | 0≤VIL≤0.2VCC; 0.8VCC≤VIH≤VCC | |
| 电压输入 | 3.3V (Typ.) | |
| 接口类型 | FPC | |
| FPC脚间距 | 0.5 mm | |
| FPC脚数 | 54 pins | |
| FPC数量 | 1 pcs | |
TM035KDH03-79天马车载液晶屏相关问题
Q1：TM035KDH03-79采用什么接口？
该型号采用54Pin Digital RGB + SPI接口，同时支持CCIR601/656，并非LVDS接口。设计车载主板或更换屏线时，需要重点核对Pin定义。
Q2：TM035KDH03-79的300cd/㎡亮度适合车载使用吗？
300cd/㎡更适合车内仪表、控制面板等环境。如果屏幕安装位置容易受到阳光直射，则应进一步评估盖板反射和实际可读性，必要时选择更高亮型号。
Q3：TM035KDH03-79适合低温车内环境吗？
该型号工作温度为**-20～70℃**，可以覆盖一般车内使用环境。但如果项目要求-30℃或-40℃低温启动，则需要选择温度规格更宽的车载液晶屏。
Q4：TM035KDH03-79是全视角液晶屏吗？
不是。该型号采用TN显示模式，典型可视角度为70/70/60/70°，最佳观看方向为12点钟方向，更适合观看位置相对固定的车载仪表和操作终端。
Q5：其他3.5寸320×240液晶屏能直接替换TM035KDH03-79吗？
不能只看尺寸和分辨率。还要核对54Pin接口、RGB/SPI信号、76.9×63.9mm外形尺寸、FPC位置和背光参数，车载项目还应进行整机高低温及振动环境验证。
