TM104SDH01-00医疗液晶屏怎么样

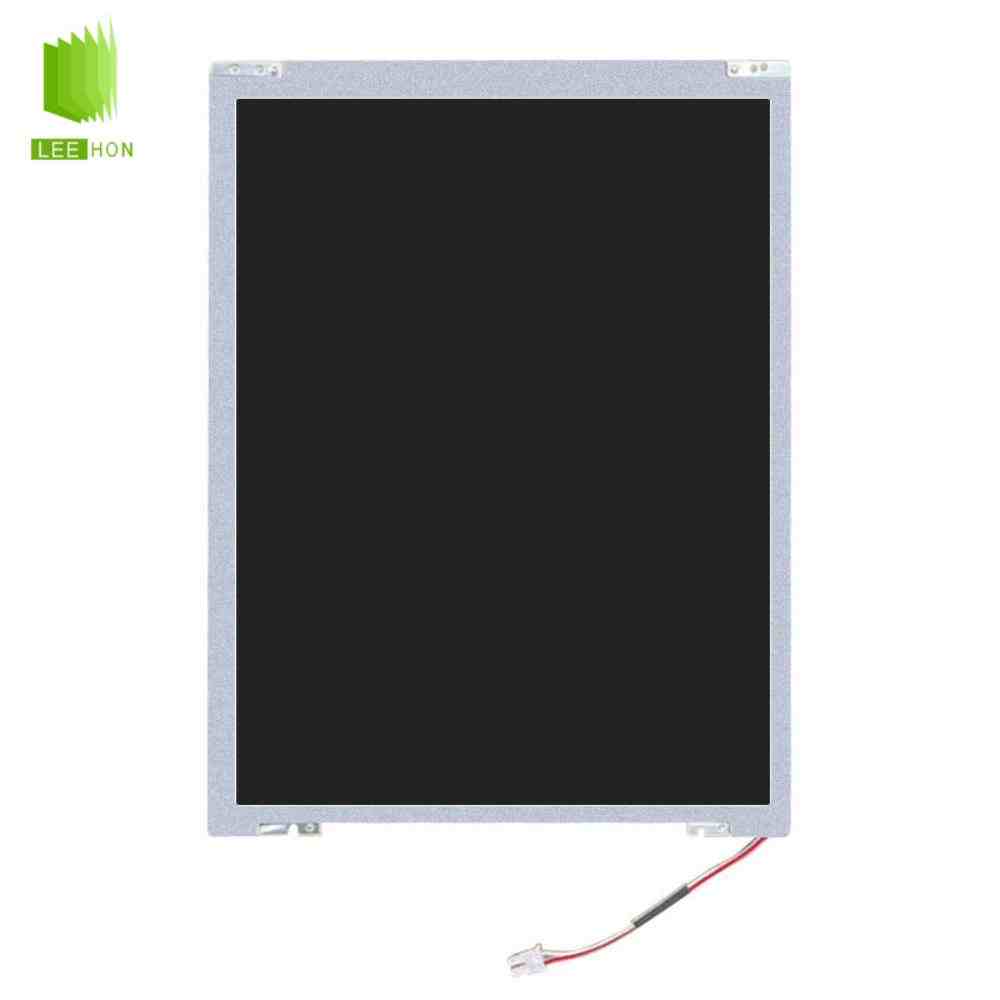

TM104SDH01-00是天马推出的一款10.4英寸TFT液晶模组，采用800×600 SVGA分辨率、4:3显示比例，典型亮度400cd/㎡，配置WLED背光和20Pin单通道LVDS接口。其工作温度为-20～70℃，应用场景：可用于医疗仪器、监护设备、检测终端及工业控制设备等显示场景。
| 10.4寸LCD天马液晶屏TM104SDH01-00参数表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 制造商 | 天马 |
| 型号 | TM104SDH01-00 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 10.4" | |
| 别名 | - | |
| 存储温度 | -30 ~ 80 °C | |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 结构详情 | 解析度 | 800(RGB)×600, SVGA |
| 点间距(mm) | 0.088×0.264 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.264×0.264 (H×V) [96PPI] | |
| 显示区域(mm) | 211.2(H) × 158.4(V) | |
| 开口区域(mm) | 215.0(H) × 162.0(V) | |
| 外观尺寸(mm) | 236(H) × 176.9(V) | |
| 外观厚度(mm) | 5.6±0.3 | |
| 物理形状 | 平面矩形 | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | Face mounting holes (4-Φ2.5, 2-R1.25) on left, right bezel | |
| 重量 | 288g | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 400 cd/m² (Typ.) |
| 对比度 | 400:1 (Typ.) (透射) | |
| 可视角度 | 70/70/60/70 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 推荐视向 | 6 o'clock | |
| 响应时间 | 10/15 (Typ.)(Tr/Td) ms | |
| 白色坐标 | Wx:0.309; Wy:0.334 | |
| 支持颜色 | 262K (6-bit) | |
| 色温 | 6655K | |
| 亮度均匀性 | 1.25/1.43 (Typ./Max.)(9 points) | |
| NTSC比值 | 51% | |
| sRGB覆盖率 | 71% | |
| Adobe RGB覆盖率 | 54% | |
| DCI-P3覆盖率 | 53% | |
| Rec.2020覆盖率 | 38% | |
| 低蓝光护眼 | - | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 驱动IC | COG 已邦定 NT39411DH-D*2 + NT39211H-D*1 | |
| 信号详情 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 380mA (Max.) | |
| 信号类型 | LVDS (1 ch, 6-bit) | |
| 逻辑电压 | - | |
| 接口位置 | - | |
| 接口类型 | 端子 | |
| 接口品牌 | 广濑电机 | |
| 接口型号 | DF19K-20P-1H | |
| 接口脚距 | 1.0 mm | |
| 接口脚数 | 20 pins | |
| 接口数量 | 1 pcs | |
| 接口脚定义 | LVDS-20P1C6B-070A | |
| 光源详情 | 光源类型 | WLED |
| 数量 | 6S6P | |
| 位置 | 侧入式光源(顶部) | |
| 是否可换 | - | |
| 形状 | 阵列 | |
| 寿命 | 30K (Min.) Hours | |
| 电压供应 | 18.0/19.2/21.6V (Min./Typ./Max.) | |
| 电流供应 | 120/180mA (Typ./Max.) | |
| 功率消耗 | 2.30/3.89W (Typ./Max.) | |
| 接口位置 | - | |
| 接口类型 | 端子 | |
| 接口品牌 | 日压端子 | |
| 接口型号 | BHSR-02VS-1 | |
| 接口脚距 | 3.5 mm | |
| 接口脚数 | 2 pins | |
| 接口数量 | 1 pcs | |
| 接口脚定义 | BLE-2PINS-AC | |
天马屏TM104SDH01相关问题
Q1：TM104SDH01-00适合哪些医疗设备？
800×600的4:3显示比例比较适合显示参数、曲线、菜单和设备状态，可用于监护、检测及医疗仪器的人机界面。若用于诊断影像，则需根据整机对分辨率、色彩和认证的要求重新评估。
Q2：TM104SDH01-00的400cd/㎡亮度够用吗？
**400cd/㎡**能够满足多数室内医疗设备的显示需求。若设备安装在强环境光位置，或者增加触摸屏、保护玻璃后，还应考虑整体透光率造成的亮度损失。
Q3：TM104SDH01-00采用什么接口？
该型号采用20Pin单通道6-bit LVDS接口，屏逻辑供电典型值为3.3V。更换主板或液晶屏时，应重点核对LVDS Pin定义，而不能只看接口针数。
Q4：TM104SDH01-00内部带LED背光驱动吗？
不带。 该屏采用WLED背光，但LED Driver没有集成在液晶模组内部，因此配套控制板时需要另外确认背光驱动电路及相应电气参数。
Q5：TM104SDH01-00可以直接替换其他10.4寸800×600医疗屏吗？
不能仅凭10.4寸和800×600判断。还要核对20Pin LVDS定义、3.3V供电、236×176.9mm外形尺寸、背光接口及安装结构，医疗设备维修还建议进行整机稳定性验证。
