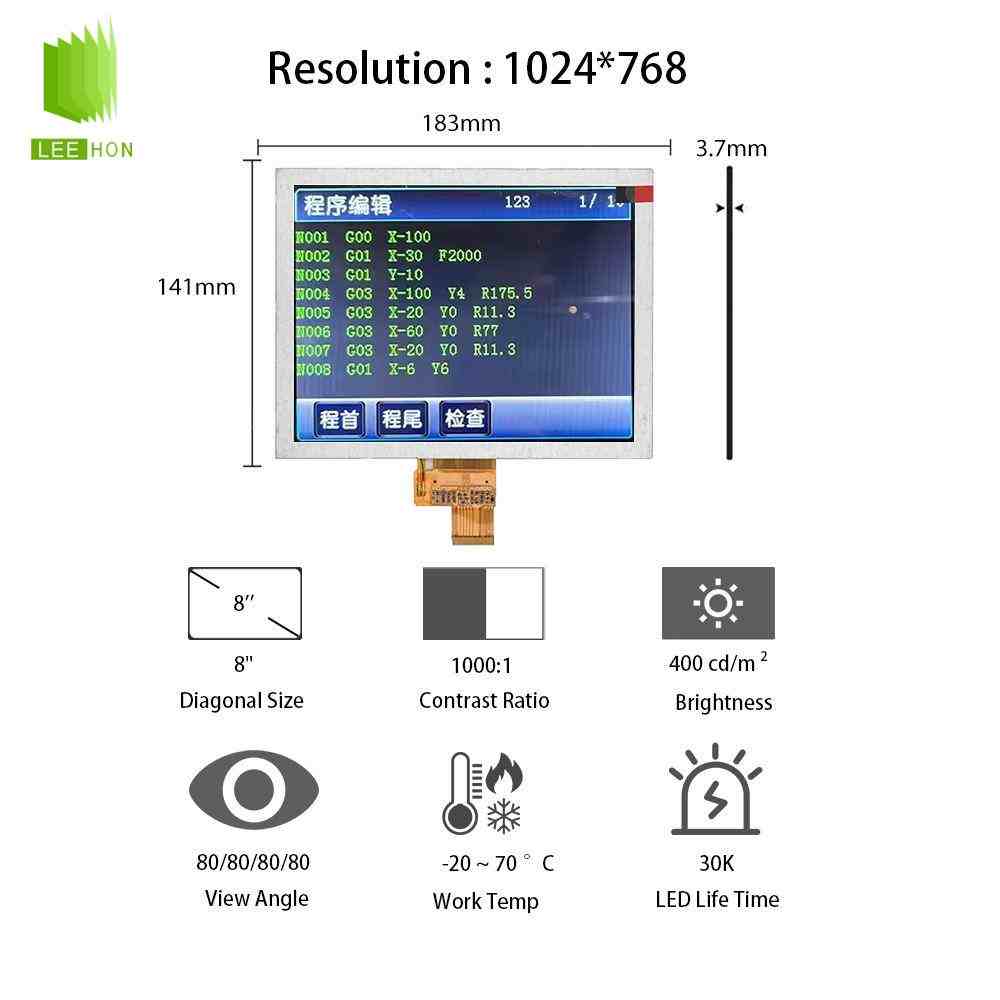

TM080TDHG01-42是天马Tianma的一款8.0英寸工业液晶屏，分辨率为1024×768，属于XGA规格，显示比例为4:3，适合工业HMI、便携式检测设备、医疗辅助设备、工业仪表、嵌入式工控终端、数据采集设备和小尺寸工业显示项目。
这款屏的重点在于8寸4:3比例、1024×768分辨率、LVDS 40Pin接口、3.3V逻辑供电、400cd/㎡典型亮度、WLED背光和轻薄结构。它不属于触摸一体屏，也不是RGB、TTL、MIPI或eDP接口屏，替换时要重点确认LVDS线序、供电、背光驱动、FPC方向和结构尺寸。
| 8寸LCD天马液晶屏模组TM080TDHG01-42信息表 | ||
| 类别 | 项目 | 参数 |
| 应用详情 | 制造商 | 天马 |
| 型号 | TM080TDHG01-42 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 对角尺寸 | 8.0" | |
| 存储温度 | -30 ~ 80 °C | |
| 结构详情 | 解析度 | 1024(RGB)×768, XGA |
| 像素排列 | RGB垂直条状 | |
| 显示区域 | 162.048(H) × 121.536(V) | |
| 外观尺寸 | 183(H) × 141(V) | |
| 外观厚度 | 3.4±0.3 | |
| 重量 | 189g | |
| 光学详情 | 显示亮度 | 400 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 支持颜色 | 262K/16.7M (6-bit / 6-bit + Dithering) | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 信号详情 | 电压供应 | 3.3/11.5/20.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL) |
| 信号类型 | LVDS (1 ch, 6/8-bit) | |
| 接口类型 | FPC | |
| 光源详情 | 光源类型 | WLED |
| 光源形状 | 阵列 | |
| 位置 | 侧入式光源 | |
| 光源寿命 | 30K (Typ.) 小时 | |
TM080TDHG01-42工业液晶屏关键问答
Q1：TM080TDHG01-42适合哪些设备使用？
TM080TDHG01-42适合工业HMI、便携式检测仪、医疗辅助终端、工业仪表、数据采集终端、嵌入式工控设备和8寸小尺寸显示终端。它的1024×768分辨率比常见800×480小屏显示内容更多，更适合参数界面、菜单操作、报警状态、曲线图和设备运行画面。
Q2：TM080TDHG01-42的核心参数有哪些？
TM080TDHG01-42常见参数包括8.0英寸、1024×768分辨率、4:3显示比例、400cd/㎡典型亮度、700:1典型对比度、LVDS接口、40Pin连接、3.3V逻辑供电、WLED背光、不带触摸屏，外形尺寸约183.0×141.0×3.40mm，显示区域约162.05×121.54mm。
Q3：TM080TDHG01-42是什么接口？能替换RGB屏吗？
#天马液晶屏#TM080TDHG01-42采用LVDS接口，通常为40Pin连接，不是RGB并口屏，也不是TTL屏、MIPI屏或eDP屏。它不能直接替换RGB接口或TTL接口的8寸液晶屏。即使尺寸和分辨率接近，只要接口类型、线序、供电或背光控制不同，就可能出现黑屏、花屏、偏色、有图无背光或无法正常点亮的问题。
Q4：TM080TDHG01-42背光和供电需要注意什么？
TM080TDHG01-42屏体逻辑供电典型值为3.3V，背光为WLED结构。替换或点屏时要把屏体供电、LVDS信号、背光电压电流、背光开关和调光方式分开确认。如果背光驱动不匹配，容易出现背光不亮、亮度不足、低亮度闪烁或背光寿命下降等问题。
Q5：TM080TDHG01-42替换时最容易忽略什么？
TM080TDHG01-42替换时最容易忽略的是LVDS 40Pin线序、FPC方向、背光驱动和结构厚度。很多8寸1024×768工业屏外观看起来相近，但可能存在LVDS、RGB、MIPI等不同接口，也可能存在亮度、连接器位置、厚度、触摸结构和背光方式差异。维修项目建议提供原屏标签、屏线照片、背光线照片、主板接口照片、触摸结构和整机型号后再确认替代方案，不能只按“8寸XGA屏”直接采购。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
