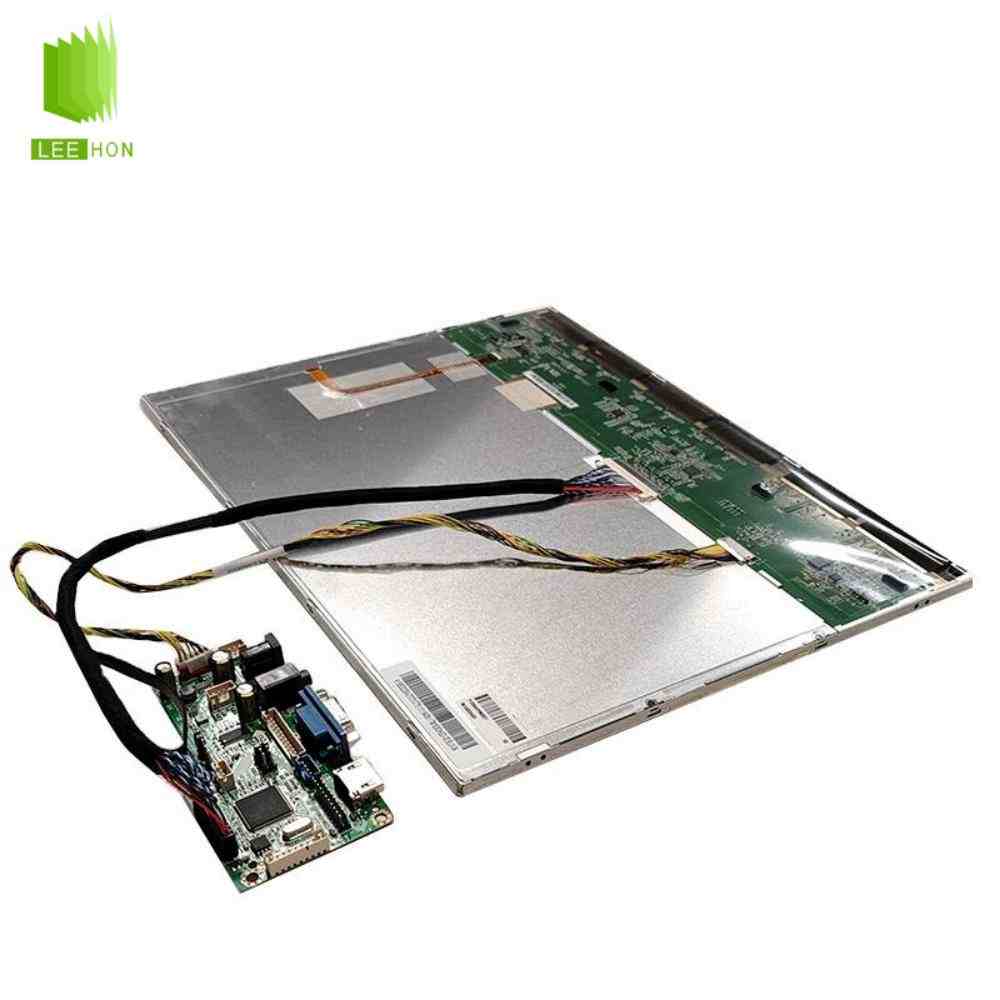

TM150XDHG01工业液晶屏怎么样
TM150XDHG01是天马推出的一款15英寸高亮工业液晶屏，采用1600×1200 UXGA分辨率、4:3显示比例，典型亮度1000cd/㎡、对比度1000:1，并采用30Pin双通道LVDS接口。该型号支持-30～70℃工作温度，适合户外终端、工业控制及对画面精细度要求较高的设备。
| 15寸LCD天马液晶模组TM150XDHG01信息表 | ||
| 类别 | 参数 | 值 |
| 应用详情 | 品牌 | 天马 |
| 型号名称 | TM150XDHG01 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 15.0寸 | |
| 工作温度 | -30 ~ 70 °C | |
| 结构详情 | 分辨率 | 1600(RGB)×1200, UXGA |
| 像素配置 | RGB垂直条状 | |
| 显示尺寸 | 304.8(W)×228.6(H) mm | |
| 外观尺寸 | 318.7(W)×242.5(H) mm | |
| 外观厚度 | 6.0/6.5 (Typ./Max.) mm | |
| 重量 | 620g | |
| 光学详情 | 亮度 | 1000 cd/m² (Typ.) |
| 对比度 | 1000 : 1 (Typ.) (透射) | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 颜色数量 | 262K (6-bit) | |
| 色温 | 6485K | |
| 电子详情 | 刷新频率 | 60Hz |
| 信号详情 | 输入电压 | 3.3V (Typ.) |
| 输入电流 | 990mA (Typ.) | |
| 信号接口 | LVDS (2 ch, 6-bit) | |
| 发光详情 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命 | 30K (Typ.) 小时 | |
| 背光驱动 | 含LED驱动 | |
TM150XDHG01相关问题
Q1：TM150XDHG01为什么不是常见的1024×768分辨率？
TM150XDHG01采用1600×1200 UXGA分辨率，同样是4:3比例，但显示信息量和画面精细度明显高于传统15寸1024×768工业屏。
Q2：TM150XDHG01采用什么接口？
该型号采用30Pin双通道8-bit LVDS接口，屏逻辑供电典型值为3.3V。驱动板必须能够支持1600×1200分辨率及对应的双通道LVDS输出。
Q3：TM150XDHG01适合户外或强光环境吗？
比较适合。其典型亮度达到1000cd/㎡，明显高于普通工业屏，在高环境光条件下具有更好的可读性。
Q4：普通15寸1024×768液晶屏能替换TM150XDHG01吗？
通常不能直接替换。两者虽然都是15寸4:3，但分辨率存在明显差异，还需要核对LVDS通道、30Pin定义、供电和结构尺寸。
Q5：TM150XDHG01适合低温工业设备吗？
适合较宽温环境。该型号工作温度为**-30～70℃**，存储温度为-40～80℃，比常见-20～70℃工业屏具有更好的低温适应能力。
天马15寸TM150XDHG01系列屏
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| TM150XDHG01 | 天马 | 15.0" | 液晶模组 | 1600×1200 | 1000 | 1000:1 | WLED | LVDS |
| TM150XDHG01-02 | 天马 | 15.0" | 液晶模组 | 1600×1200 | 1000 | 1000:1 | WLED | LVDS |
| TM150XDHG01-04 | 天马 | 15.0" | 液晶模组 | 1600×1200 | 1000 | 1000:1 | WLED | LVDS |
