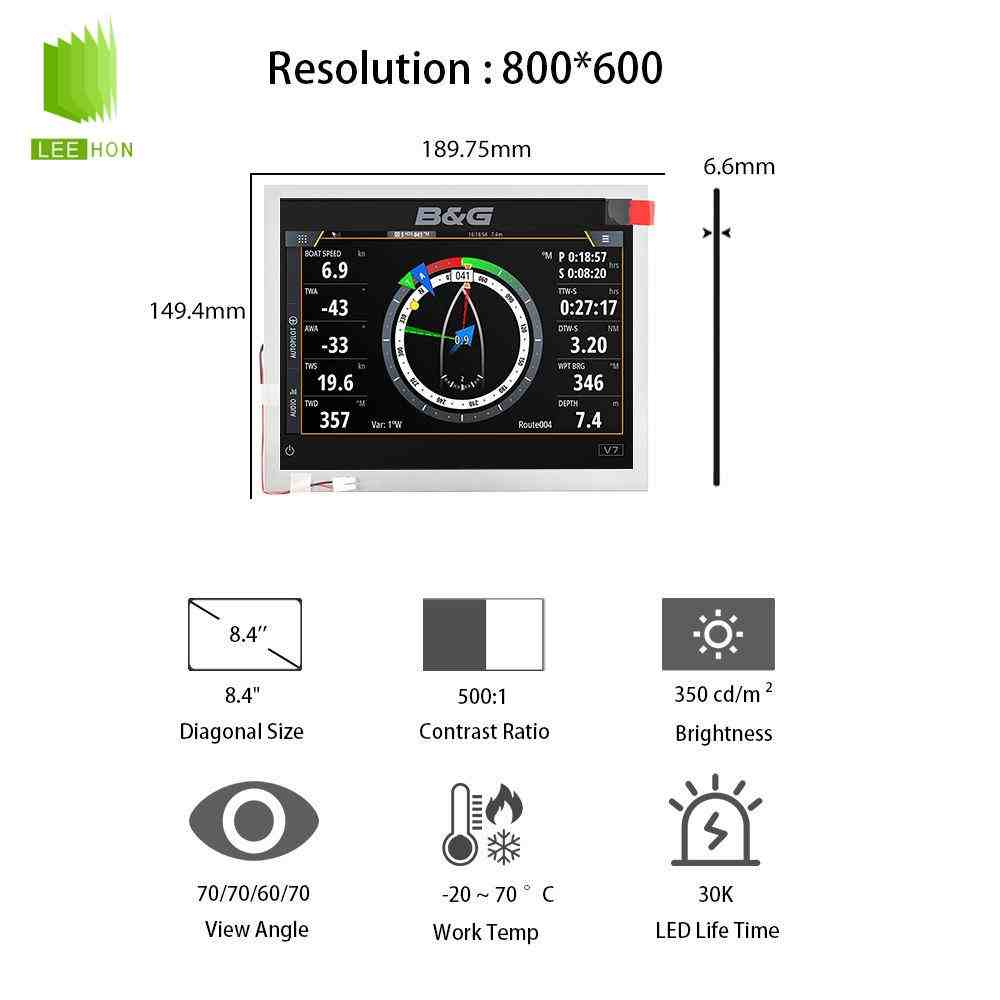

TM084SDHG02-01是#天马液晶屏#推出的一款8.4英寸工业液晶屏，采用800×600分辨率、4:3显示比例、并行RGB接口和WLED背光，典型亮度约350cd/㎡。该型号适合工业人机界面、自动化控制设备、检测仪器及嵌入式终端使用。
| LCD天马液晶屏模组TM084SDHG02-01信息表 | ||
| 类别 | 项目 | 参数 |
| 应用特征 | 制造商 | 天马 |
| 型号 | TM084SDHG02-01 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| RoHS | - | |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 抗振性能 | - | |
| 结构特征 | 对角尺寸 | 8.4英寸 |
| 重量 | 245g (Typ.) | |
| 表面防护 | - | |
| 表面处理 | 雾面 | |
| 像素数量 | 800(RGB)×600, SVGA | |
| 像素排列 | RGB垂直条状 | |
| 点间距(H×V) | 0.071×0.213 mm | |
| 像素间距(H×V) | 0.213×0.213 mm [119PPI] | |
| 显示区域(H×V) | 170.4×127.8 mm | |
| 开口区域(H×V) | 173.0×130.8 mm | |

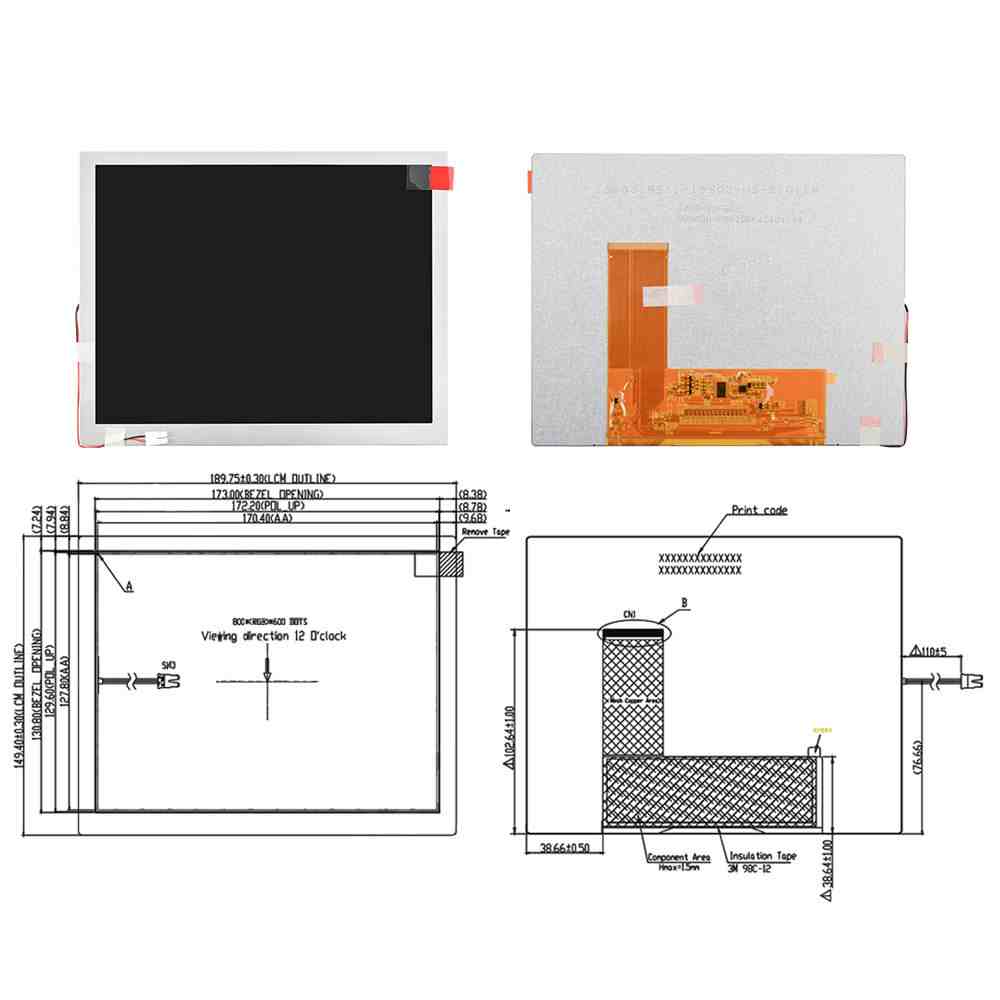

| 外观尺寸(H×V) | 189.75×149.4 mm | |
| 外观厚度 | 4.8/6.6 (Typ./Max.) mm | |
| 物理形状 | 平面矩形 | |
| 宽高比(H:V) | 4:03 | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 安装孔位 | Without | |
| 光学特征 | 显示亮度 | 350 cd/m² (Typ.) |
| 显示模式 | TN，常白显示，透射式 | |
| 对比度 | 500:1 (Typ.) (透射) | |
| 推荐视向 | 6 o'clock | |
| 可视角度 (左/右/上/下) | 70/70/60/70 (Typ.)(CR≥10) | |
| 响应时间 | 20 (Typ.)(Tr+Td) ms | |
| 色温 | 6638K | |
| 支持颜色 | 262K/16.7M (6-bit / 6-bit + Dithering) | |
| 白色坐标 | Wx:0.310; Wy:0.330 | |
| NTSC比值 | 52% | |
| sRGB覆盖率 | 72% | |
| Adobe RGB覆盖率 | 55% | |
| DCI-P3覆盖率 | 54% | |
| Rec.2020覆盖率 | 39% | |
| 低蓝光护眼 | - | |
| 亮度均匀性 | 1.33/1.43 (Typ./Max.)(9 points) | |
| 电子特征 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 功率总耗 | 2.388W (Typ.) | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命(小时) | 30K (Typ.) | |
| 数量 | 3S9P | |
| 形状 | 阵列 | |
| 是否可换 | - | |
| 输入电压 | 9.0/9.6/10.8V (Min./Typ./Max.) | |
| 输入电流 | 180/225mA (Typ./Max.) | |
| 功率消耗 | 1.728W (Typ.) | |
| WLED驱动状态 | 无 | |
| 物理类型 | 端子 | |
| 接口位置 | - | |
| 品牌 | 日压端子 | |
| 型号 | BHSR-02VS-1 | |
| 数量 | 1 pcs | |
| 脚数 | 2 pins | |
| 脚间距 | 3.5 mm | |
| 脚定义 | BLE-2PINS-AC | |
| 信号特征 | 输入电压 | 3.3V (Typ.) |
| 输入电流 | TBD | |
| 功率消耗 | 660mW (Typ.) | |
| 信号逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
| 信号类型 | Parallel RGB (1 ch, 6/8-bit) | |
| 物理类型 | FPC | |
| 接口位置 | - | |
| 品牌 | - | |
| 型号 | - | |
| 数量 | 1 pcs | |
| 脚数 | 60 pins | |
| 脚间距 | 0.5 mm | |
| 脚定义 | - | |
TM084SDHG02-01常见问题
Q1：TM084SDHG02-01是LVDS接口吗？
不是。TM084SDHG02-01采用60Pin并行RGB接口，可支持6bit或8bit色彩输入。配驱动板时需要确认RGB信号、接口线序和时序，普通LVDS驱动板不能直接连接。
Q2：TM084SDHG02-01适合哪些工业设备？
该屏采用8.4英寸、800×600分辨率，适合工业HMI、PLC操作面板、检测仪器、医疗设备及保留4:3界面的老旧工业终端。
Q3：TM084SDHG02-01可以替换TM084SDHG02-00吗？
不能只根据前段型号直接替换。两个版本虽然尺寸和分辨率接近，但模组厚度、背光结构及接口配置可能存在差异。替换前应核对189.75×149.4mm外形尺寸、60Pin线序、3.3V供电和背光参数。
Q4：TM084SDHG02-01自带触摸屏吗？
标准型号不带触摸功能。设备需要触控操作时，可以根据安装空间增加电阻式或电容式触摸屏，同时确认触摸屏外形、有效区域和控制接口。
TM084SDHG02系列液晶屏幕
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| TM084SDHG01-00 | 天马 | 8.4" | 液晶模组 | 800×600 | 250 | 500:1 | WLED | LVDS |
| TM084SDHG01-01 | 天马 | 8.4" | 液晶模组 | 800×600 | 350 | 500:1 | WLED | LVDS |
| TM084SDHG01-02 | 天马 | 8.4" | 液晶模组 | 800×600 | 350 | 500:1 | WLED | LVDS |
| TM084SDHG02-00 | 天马 | 8.4" | 液晶模组 | 800×600 | 350 | 500:1 | WLED | TTL |
| TM084SDHG02-01 | 天马 | 8.4" | 液晶模组 | 800×600 | 350 | 500:1 | WLED | TTL |
| TM084SDHG03 | 天马 | 8.4" | 液晶模组 | 800×600 | 350 | 500:1 | WLED | TTL |
| TM084SDHG04 | 天马 | 8.4" | 液晶模组 | 800×600 | 350 | 500:1 | WLED | LVDS |
| TM084SDHG50 | 天马 | 8.4" | 液晶模组 | 800×600 | 500:1 | WLED | LVDS |
