摘要：
该屏外形尺寸为203×142.5×5.7mm，标准配置不带触摸屏，适合工业HMI、检测仪器、医疗终端及自动化设备使用。
文章目录[隐藏]

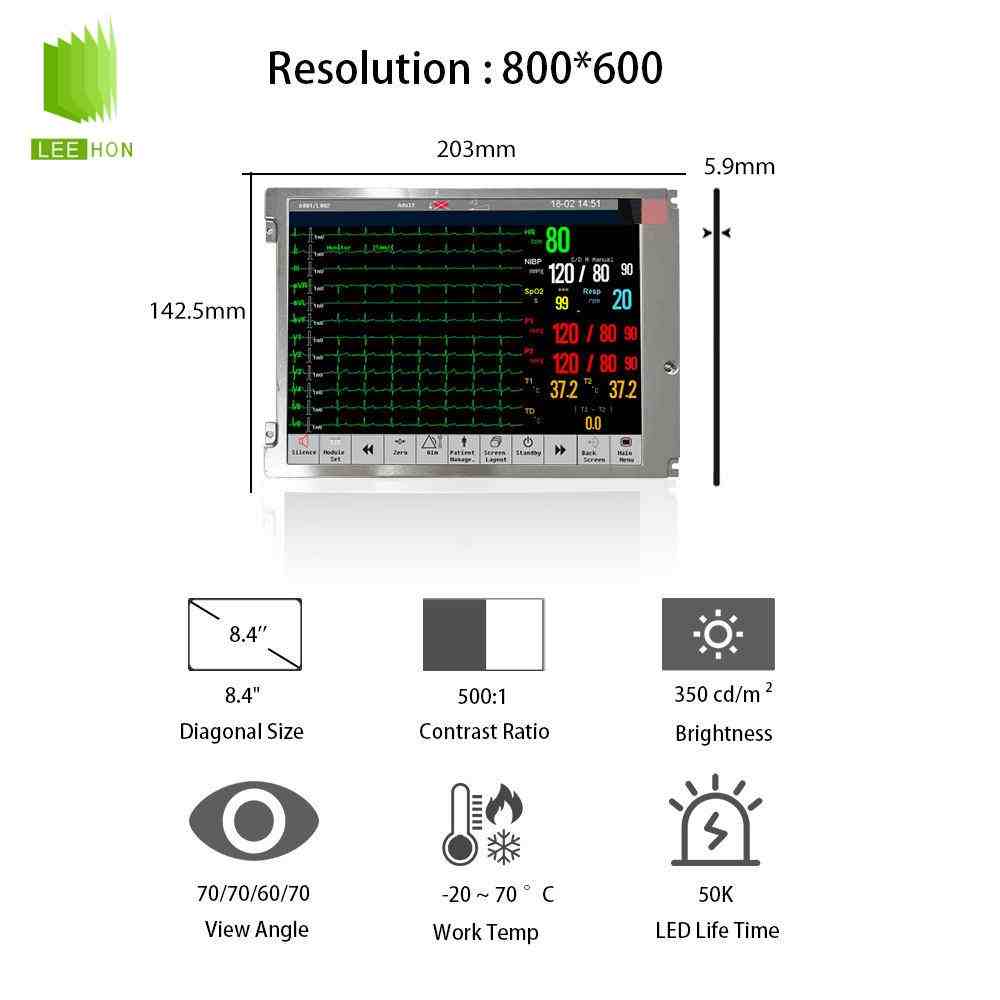

TM084SDHG01是天马屏推出的一款8.4英寸工业液晶屏，采用800×600分辨率、4:3显示比例、LVDS接口和WLED背光，典型亮度为350cd/㎡。该屏外形尺寸为203×142.5×5.7mm，标准配置不带触摸屏，适合工业HMI、检测仪器、医疗终端及自动化设备使用。
| LCD天马液晶屏模组TM084SDHG01-00参数表 | ||
| 类别 | 参数项 | 参数值 |
| 应用详情 | 面板品牌 | 天马 |
| 面板型号 | TM084SDHG01-00 | |
| 面板尺寸 | 8.4英寸 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | - | |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | - | |
| 结构详情 | 像素数量 | 800(RGB)×600, SVGA |
| 点间距 | 0.071×0.213 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.213×0.213 mm (H×V) [119PPI] | |

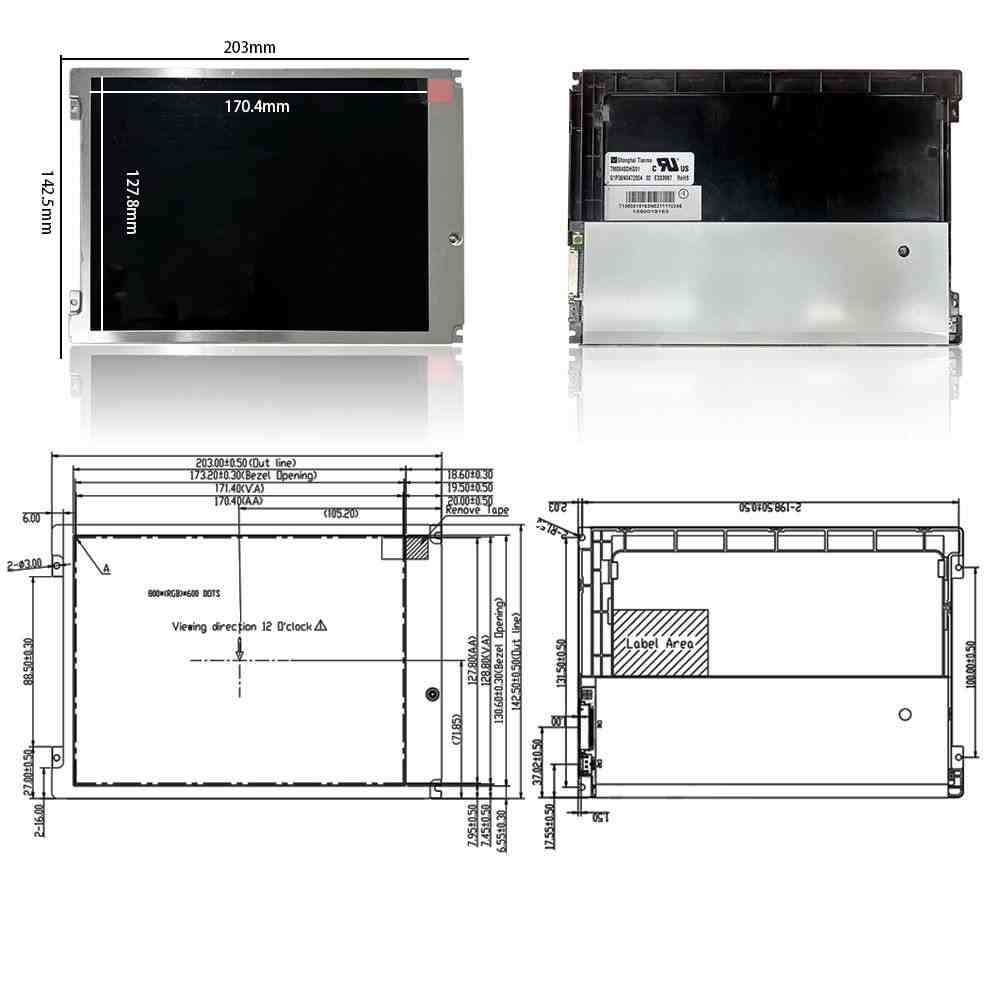

| 显示区域 | 170.4×127.8 mm (H×V) | |
| 可视区域 | 173.8×131.2 mm (H×V) | |
| 外观尺寸 | 203×142.5 mm (H×V) | |
| 外观厚度 | 5.7±0.5 mm | |
| 外观形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比 | 4:3 (H:V) | |
| 安装孔位 | Face mounting holes (2-Φ3.0, 2-R1.5) on left, right bezel | |
| 重量 | TBD | |
| 表面处理 | 雾面 | |
| 光学详情 | 面板亮度 | 250 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 70/70/60/70 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 视角方向 | 12 o'clock | |
| 反应时间 | 25 (Typ.)(Tr+Td) ms | |
| 白色色度 | Wx:0.310; Wy:0.330 | |
| 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 色温 | 6638K | |
| 亮度变动 | 1.33 (Typ.)(9 points) | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 背光详情 | 光源类型 | WLED |
| 光源寿命 | 50K (Typ.) 小时 | |
| 数量 | 9S3P | |
| 光源形状 | 阵列 | |
| 位置 | 侧入式光源 | |
| 接口类型 | 端子 | |
| 光源驱动 | 含LED驱动 | |
| 接口品牌 | 恩得利 | |
| 接口型号 | 3808K-F04N-02R | |
| 接口脚间距 | 1.25 mm | |
| 接口脚数 | 4 pins | |
| 接口数量 | 1 pcs | |
| 电压输入 | 12.0±0.5V | |
| 电流输入 | TBD | |
| 功耗 | TBD | |
| PWM占空比 | - | |
| PWM输入频率 | Min. 100Hz ~ ~ Max. 10KHz | |
| 信号详情 | 信号系统 | LVDS (1 ch, 6/8-bit) |
| 电压输入 | 3.3V (Typ.) | |
| 电流输入 | TBD | |
| 功耗 | TBD | |
| 接口类型 | 端子 | |
| 接口品牌 | 庆良 | |
| 接口型号 | 107A20-0021RA-G3-R | |
| 接口脚间距 | 1.0 mm | |
| 接口脚数 | 20 pins | |
| 接口数量 | 1 pcs | |
| 接口定义 | LVDS-20P1C8B-140A | |
TM084SDHG01常见问题
Q1：TM084SDHG01为什么适合传统工业设备？
TM084SDHG01采用8.4英寸、800×600分辨率和4:3显示比例，比较适合原本按照SVGA界面设计的工业HMI、仪器仪表及设备操作面板，通常无需重新调整整套显示界面。
Q2：TM084SDHG01自带触摸屏吗？
不带。TM084SDHG01标准模组没有集成触摸功能。设备需要触控操作时，可以另外配置电阻式或电容式触摸屏，但需要核对可视区域、安装空间和触摸控制接口。
Q3：TM084SDHG01需要配置什么驱动板？
驱动板需要支持800×600分辨率、20Pin LVDS接口和3.3V液晶逻辑供电。该屏支持6bit或8bit LVDS输入，并集成LED背光驱动，背光端需要提供约12V电源以及使能、调光信号。
Q4：TM084SDHG01不同尾缀版本可以直接通用吗？
不建议直接通用。市场上可见TM084SDHG01-00、TM084SDHG01-01和TM084SDHG01-02等版本，基础尺寸和分辨率较接近，但亮度、模组厚度、接口定义或背光配置可能存在差异。采购或替换时，应以完整尾缀型号和对应规格书为准。
TM084SDHG01天马系列液晶屏
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| TM084SDHG01-00 | 天马 | 8.4" | 液晶模组 | 800×600 | 250 | 500:1 | WLED | LVDS |
| TM084SDHG01-01 | 天马 | 8.4" | 液晶模组 | 800×600 | 350 | 500:1 | WLED | LVDS |
| TM084SDHG01-02 | 天马 | 8.4" | 液晶模组 | 800×600 | 350 | 500:1 | WLED | LVDS |
| TM084SDHG02-00 | 天马 | 8.4" | 液晶模组 | 800×600 | 350 | 500:1 | WLED | TTL |
| TM084SDHG02-01 | 天马 | 8.4" | 液晶模组 | 800×600 | 350 | 500:1 | WLED | TTL |
| TM084SDHG03 | 天马 | 8.4" | 液晶模组 | 800×600 | 350 | 500:1 | WLED | TTL |
| TM084SDHG04 | 天马 | 8.4" | 液晶模组 | 800×600 | 350 | 500:1 | WLED | LVDS |
| TM084SDHG50 | 天马 | 8.4" | 液晶模组 | 800×600 | 500:1 | WLED | LVDS |
