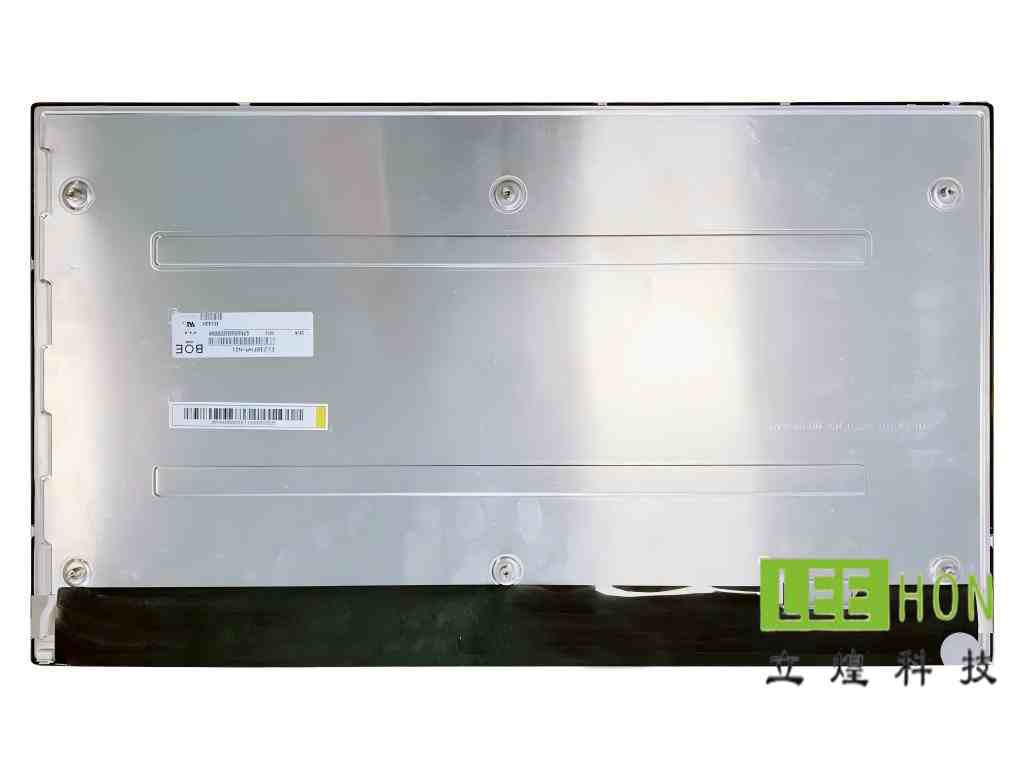

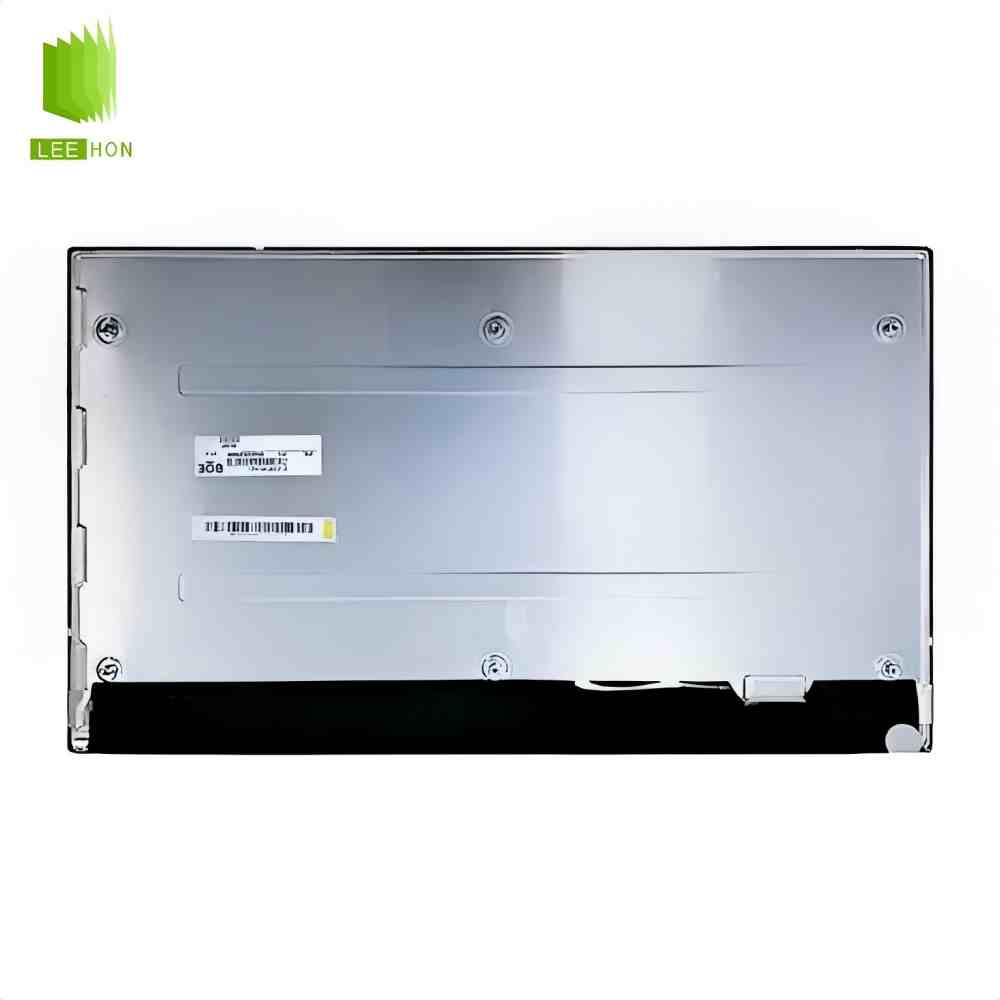

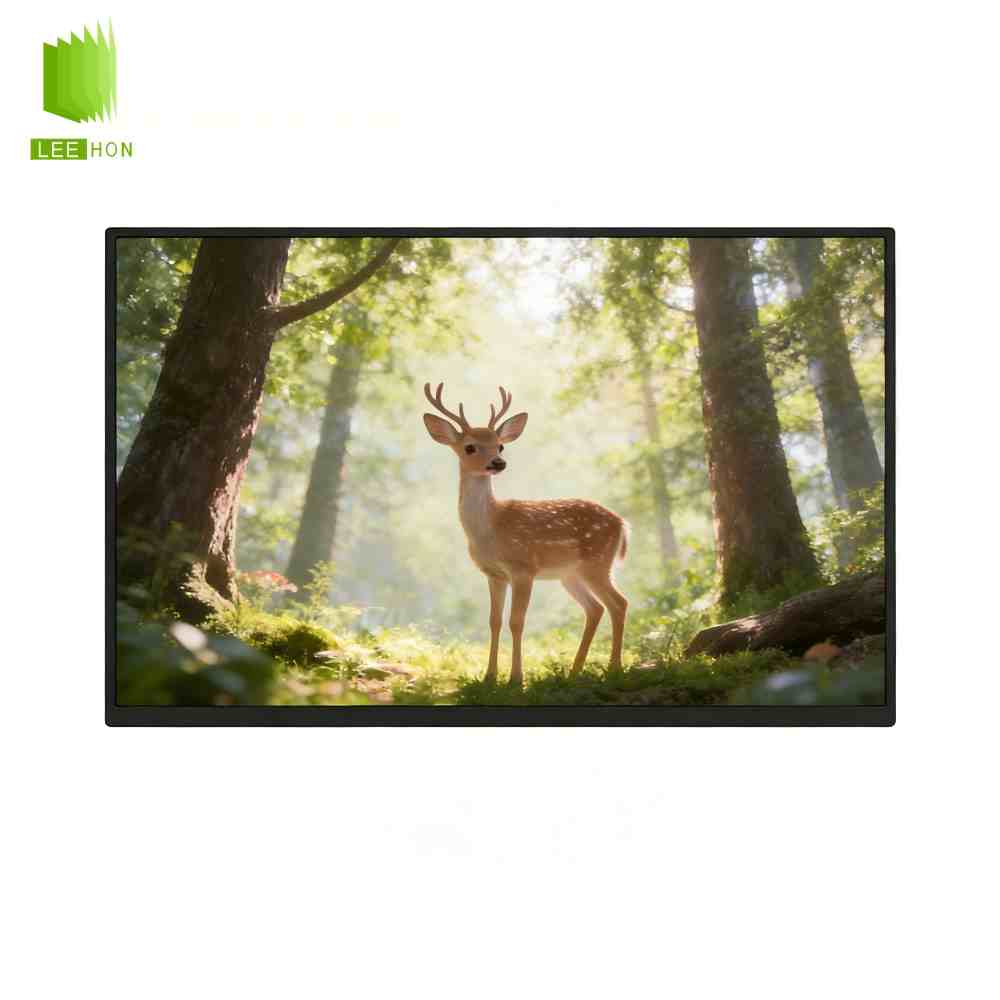

| 京东方23.8寸LCD液晶模组EV238FHM-N21 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 品牌 | 京东方 |
| 型号名称 | EV238FHM-N21 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 23.8吋 | |
| 最大额定值 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| RoHS | - | |
| 典型特征 | - | sRGB，高亮度，白光LED背光，寿命大于5万小时，表面雾面 TCO 6.0 , ES 6.0 compliant |
| 备注信息 | - | TCO 6.0 , ES 6.0 compliant |
| 像素特征 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0915×0.2745 mm | |
| 像素间距(W×H) | 0.2745×0.2745 mm [92PPI] | |
| 结构尺寸 | 显示尺寸 | 527.04(W)×296.46(H) mm |
| 外观尺寸 | 543.1(W)×317.4(H) mm | |
| 可视尺寸 | 530.2(W)×299.6(H) mm | |
| 外观厚度 | 10.1/15.3 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.672916667 | |
| 外观形状 | - | |
| 安装方式 | - | Rear mounting poles (6-M3) |
| 其它详情 | 重量 | 1.92Kgs (Typ.) |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学基本信息 | 亮度(cd/m²) | 600 (Typ.) |
| 对比度 | 1000 : 1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 22 (Typ.)(G to G) (ms) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | - | ADS，常黑显示，透射式 |
| 色彩性能 | 色度 | Wx:0.292; Wy:0.315 |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 7992K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.75 |
| sRGB覆盖率 | 0.98 | |
| Adobe RGB覆盖率 | 0.79 | |
| DCI-P3覆盖率 | 0.78 | |
| Rec.2020覆盖率 | 0.56 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 32.8W (Max.) |
| 信号电气 | 输入电流 | 0.97/1.5A (Typ./Max.) |
| 输入电压 | 5.0V (Typ.) | |
| 功耗 | 4.9/7.5W (Typ./Max.) | |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号接口 | 品牌 | 宇宙 |
| 型号 | IS100-L30O-C23 | |
| 数量 | 1 pcs | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 脚定义 | - | |
| 灯管特征 | 灯管类型 | WLED |
| 背光可换性 | - | |
| 位置 | 侧入式光源(底部) | |
| 数量 | 16S4P | |
| 灯管形状 | 阵列 | |
| 寿命 | 50K (Min.) 小时 | |
| 灯管电气 | 输入电流 | 120mA (Typ.) |
| 输入电压 | 46.4/52.8V (Min./Max.) | |
| 功耗 | 20.7/25.3W (Min./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | - |
| 型号 | 3709K | |
| 数量 | 1 pcs | |
| 脚间距 | - | |
| 脚数 | 6 pins | |
| 脚定义 | BLE-6PINS-CCAACC | |
| 背光驱动 | - | 无 |
常见问题
EV238FHM-N21 是 BOE 生产的 23.8 英寸 a-Si TFT-LCD 模组，采用 FHD（1920×1080）分辨率、600 cd/m² 高亮度、ADS（IPS 类）广视角面板，配备 30pin LVDS 接口和 WLED 背光（无内置驱动板），适合对亮度和视角有较高要求的工业与专业显示应用。
Q1：这块屏适合什么设备？
这块屏适合工业控制显示器、医疗影像辅助设备、监控与安防显示系统、仪器仪表面板、高端数字标牌以及需要较高亮度、广视角和标准分辨率的固定式专业或商用显示设备。
Q2：不适合什么场景？
这块屏不适合需要极低功耗的便携式或电池供电设备、要求超宽温范围（超出 0~50℃）的严苛户外或工业现场、成本高度敏感但亮度需求不高的大批量消费类产品，以及需要超薄设计或频繁移动的应用场景。
Q3：选型时先核对哪几个关键参数？
选型时应优先核对以下关键参数：
尺寸与分辨率（23.8 英寸、1920×1080 FHD）
接口类型（LVDS 2ch 8-bit，30pin）
亮度（600 cd/m²）与对比度（1000:1）
工作温度范围（0~50℃）
背光配置（WLED，无内置 LED Driver）以及整体机械尺寸（约 543.1×317.4×14.9 mm）与安装孔位。
Q4：替代时最容易出错的点？
替代时最容易出错的点包括：接口针脚定义与信号排列（30pin LVDS 的具体顺序与极性）、分辨率时序兼容性（FHD 1920×1080 与 WUXGA 1920×1200 的差异）、机械外形尺寸与安装孔位置、背光驱动需求（本款无内置 Driver 与带 Driver 面板的差异），以及 ADS 广视角面板与 TN 面板在视角、色彩表现和响应时间上的显著区别，导致直接替换后出现接口不匹配、花屏、暗屏、亮度不足或色彩偏差。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时需选用支持 23.8 英寸 FHD（1920×1080）分辨率的投射电容或电阻触摸屏，并确认触摸控制器与主板的接口及分辨率兼容性；配驱动板时必须选择支持 1920×1080@60Hz、LVDS 2ch 8-bit 30pin 输出，并能提供稳定背光恒流驱动的工业级驱动板；线束方面要注意 LVDS 信号线的长度、屏蔽质量、锁扣方向与极性，以及背光供电线的电流承载能力与极性，确保接触可靠，避免信号干扰、接触不良或背光异常。
如需该型号的详细规格书对比、与其他类似面板（例如 MV238FHM-N10 或 EV238FHM 其他版本）的差异分析联系立煌科技。
