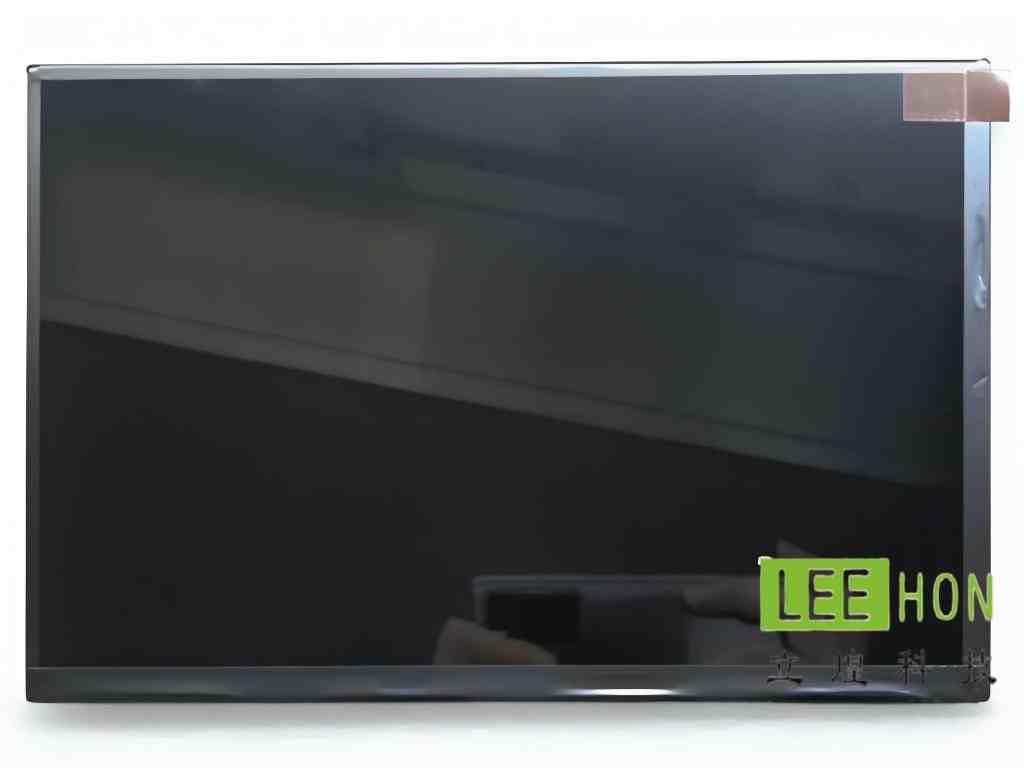

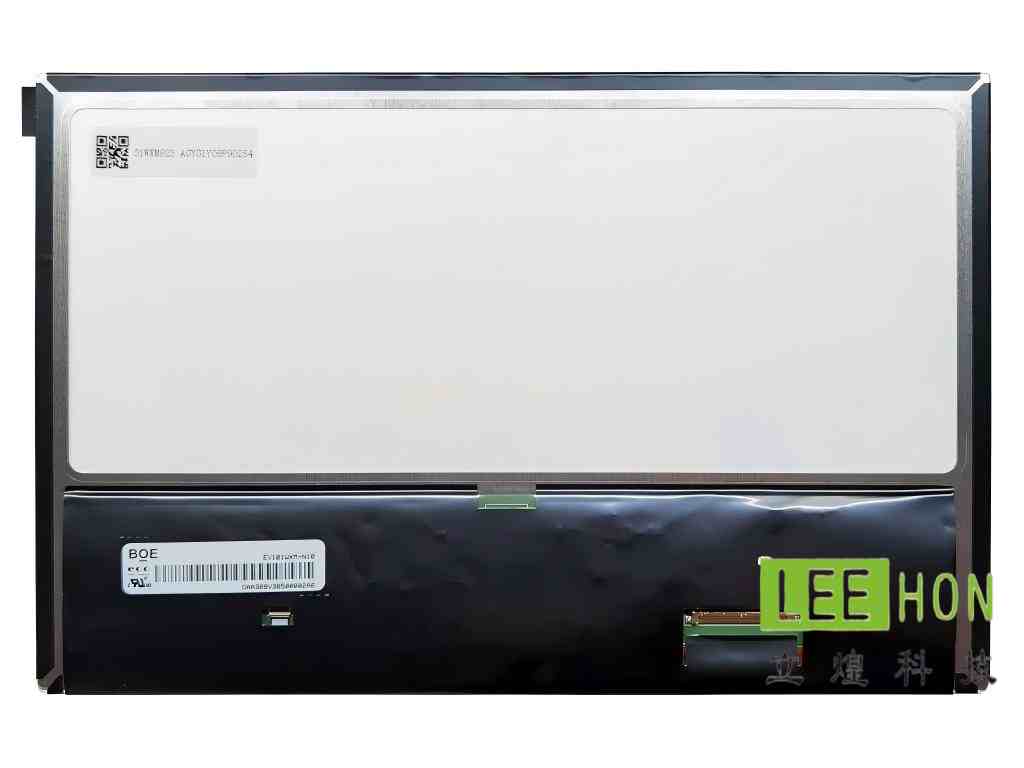

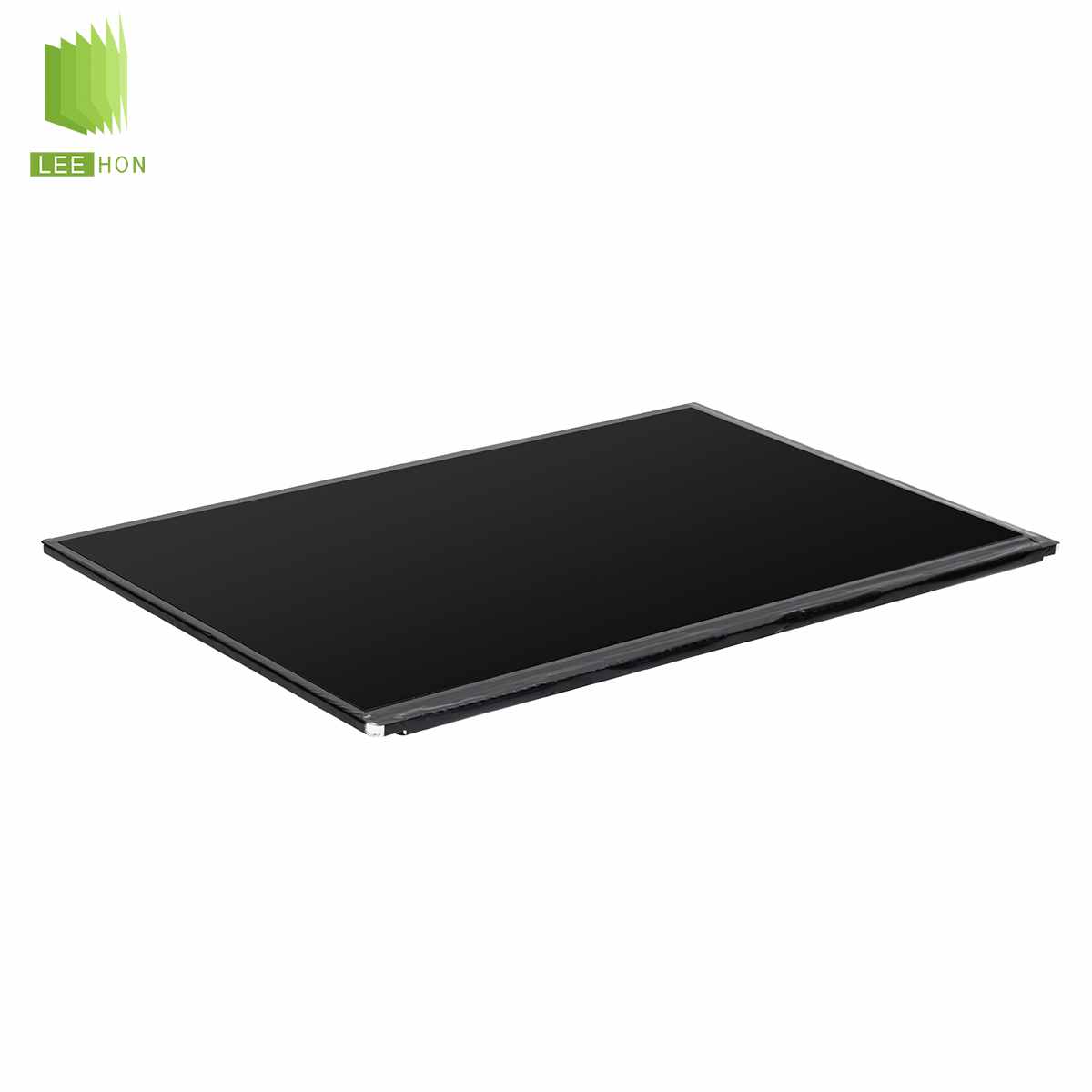

| 京东方10.1寸LCD液晶屏EV101WXM-N10信息表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京东方 |
| 面板型号 | EV101WXM-N10 | |
| 面板尺寸 | 10.1英寸 | |
| 面板应用 | 工业、医疗影像 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 70 °C | |
| RoHS状态 | - | |
| 耐振动性 | - | |
| 典型特征 | - | 白光LED背光，含LED驱动器 |
| 像素特征 | 像素数量 | 1280(RGB)×800, WXGA |
| 点间距 | 0.0565×0.1695 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.1695×0.1695 mm (H×V) [149PPI] | |

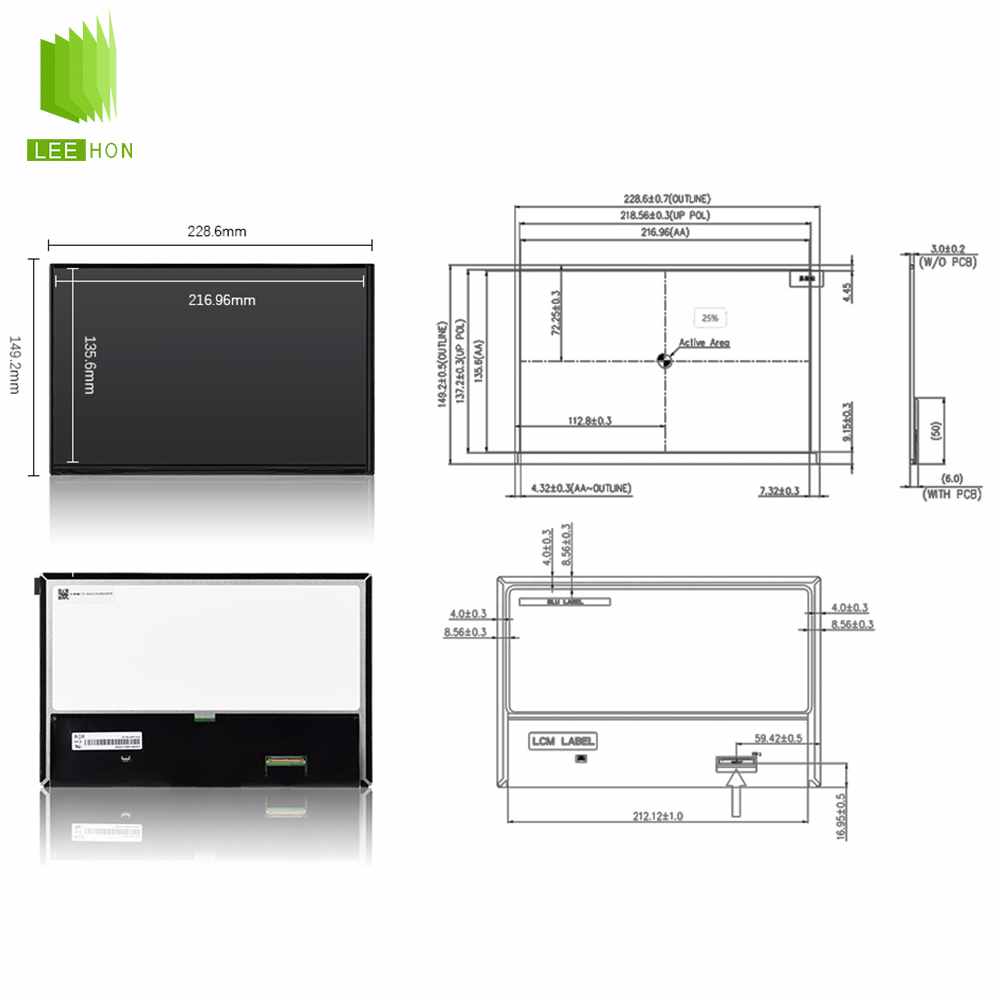

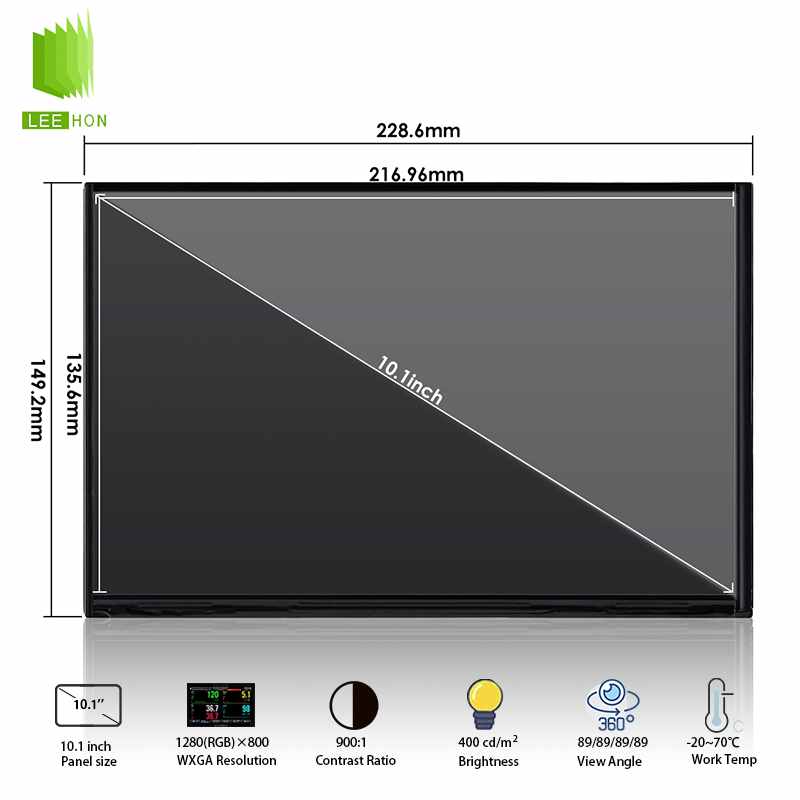

| 结构尺寸 | 显示区域 | 216.96×135.6 mm (H×V) |
| 可视区域 | - | |
| 外观尺寸 | 228.6×149.2 mm (H×V) | |
| 外观厚度 | 3.0/6.0 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:10 (H:V) | |
| 外观形状 | - | |
| 安装孔位 | - | Without |
| 其它特征 | 重量 | 175±20g |
| 表面处理 | - | |
| 光学详情 | 面板亮度 | 400 cd/m² (Typ.) |
| 对比度 | 900:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 30 (Typ.)(Tr+Td) (ms) | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.48 |
| sRGB覆盖率 | 0.68 | |
| Adobe RGB覆盖率 | 0.51 | |
| DCI-P3覆盖率 | 0.5 | |
| Rec.2020覆盖率 | 0.36 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率消耗 | - | 4.2W (Max.) |
| 背光特征 | 灯管类型 | WLED |
| 是否可换 | - | |
| 灯管寿命 | 30K (Min.) 小时 | |
| 数量 | - | |
| 灯管形状 | - | |
| 位置 | 侧入式光源 | |
| 接口特征 | 类型 | 包含在屏信号接口中 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 驱动电气 | 电压输入 | 12.0±0.5V |
| 电流输入 | 220/280mA (Typ./Max.) | |
| 功耗 | 3.1W (Max.) | |
| 信号系统 | LVDS | 1 ch, 8-bit |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 250/330mA (Typ./Max.) | |
| 功耗 | 0.8/1.1W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 信盛精工 |
| 型号 | MSAK24025P40G | |
| 脚间距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
常见问题
EV101WXM-N10是一款10.1英寸、1280×800、40pin单通道LVDS、3.3V逻辑供电、12V背光供电、典型亮度400nit的工业液晶屏，适合做中小尺寸嵌入式和工控显示方案。
Q1：这块屏适合什么设备？不适合什么场景？
A：这块屏更适合工控HMI、人机界面、仪器仪表、嵌入式控制终端这类10.1寸设备显示。原规格书在应用里直接写了HMI（HumanMachineInterface），并确认它是10.1英寸、1280×800、LVDS输入、工作温度-20~70℃。它不太适合主板没有LVDS输出的方案，也不太适合强户外直射阳光或对亮度要求更高的场景，因为目前可确认的典型亮度是400cd/m²。
Q2：选型时先核对哪几个关键参数？
A：这块屏建议先核对这5项：
1）尺寸和分辨率：10.1英寸、1280×800；
2）接口类型：1PortLVDS；
3）接口针脚：40pin；
4）逻辑电压：3.0–3.6V，典型3.3V；
5）显示区和外形尺寸：ActiveArea216.96×135.6mm，Outline228.6×149.2mm。
这几项先对上，驱动板、结构和线束才有继续往下配的基础。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样10.1寸、同样1280×800”，而是接口、针脚和背光架构。这块屏规格书明确写的是40pin单通道LVDS，而且LCD逻辑电源与背光电源是分开的，背光侧是12V。如果替代屏虽然尺寸分辨率接近，但接口换成eDP、MIPI，或者还是LVDS但pin定义、供电条件、背光控制逻辑不同，就很容易出现点不亮、花屏、背光不亮。
Q4：配触摸、驱动板、线束时要注意什么？

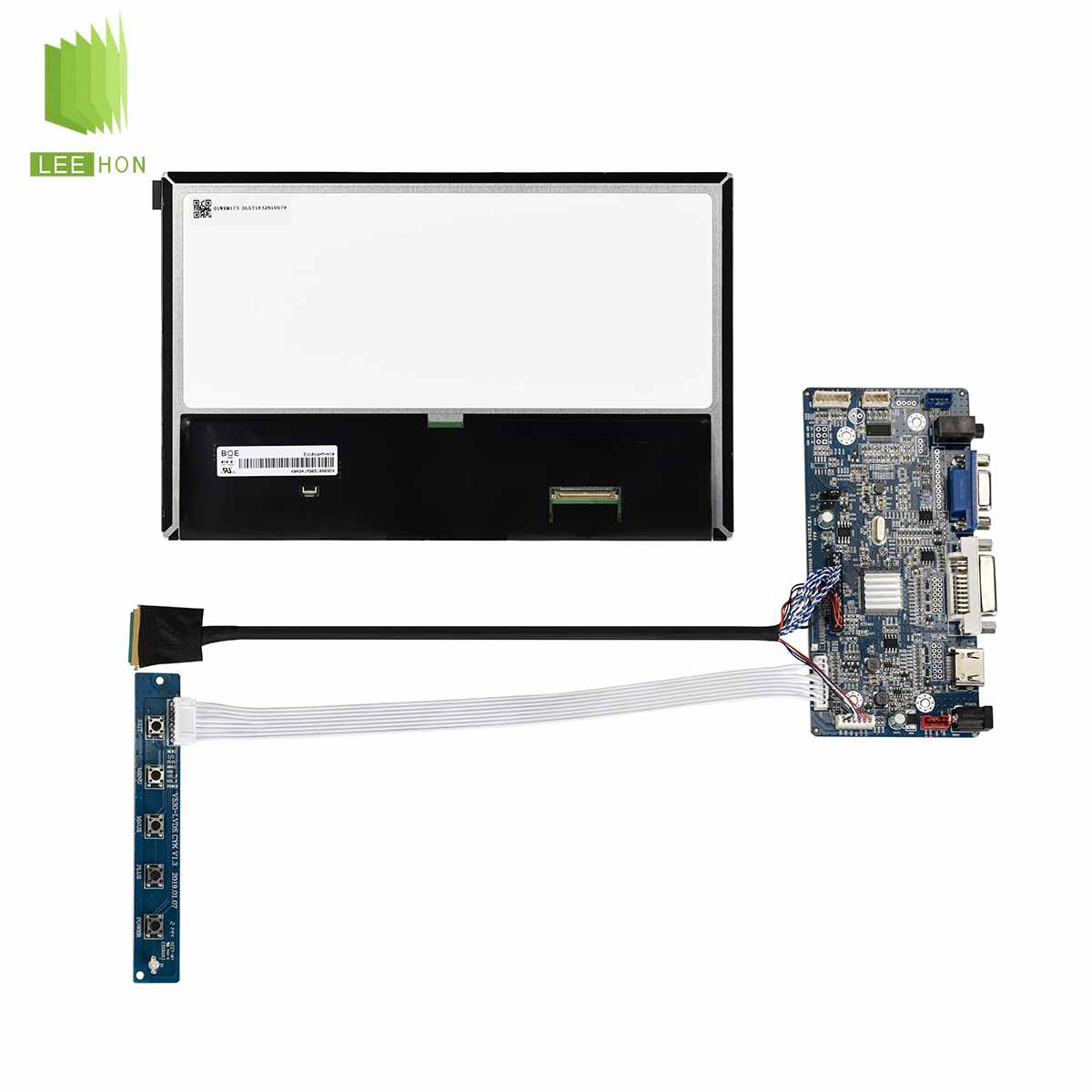

A：先说驱动板：要确认驱动板能输出1280×800的单通道LVDS信号，并且逻辑电源能稳定提供3.3V。再说线束：不能只看“能不能插上”，还要核对40pin线序、LVDS差分线、3.3V供电脚、VLED12V、LED_PWM、LED_EN是否一致。触摸这块更稳妥的做法是当成外加方案单独核对，优先按它已确认的显示区216.96×135.6mm去做盖板开窗和贴合设计。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏有几个比较关键的使用点：
第一，规格书确认它的典型对比度约900:1、视角约85/85/85/85、背光功耗最大约3.1W；
第二，背光电源规格是11.5–12.5V，典型12V；
第三，工作温度是-20~70℃，存储温度是-30~70℃；
第四，规格书还专门列了Handling&Cautions，量产时要注意装配清洁、防静电和安装受力。
所以整机设计时，除了点亮，还要把电源、背光控制、散热和装配方式一起考虑。
