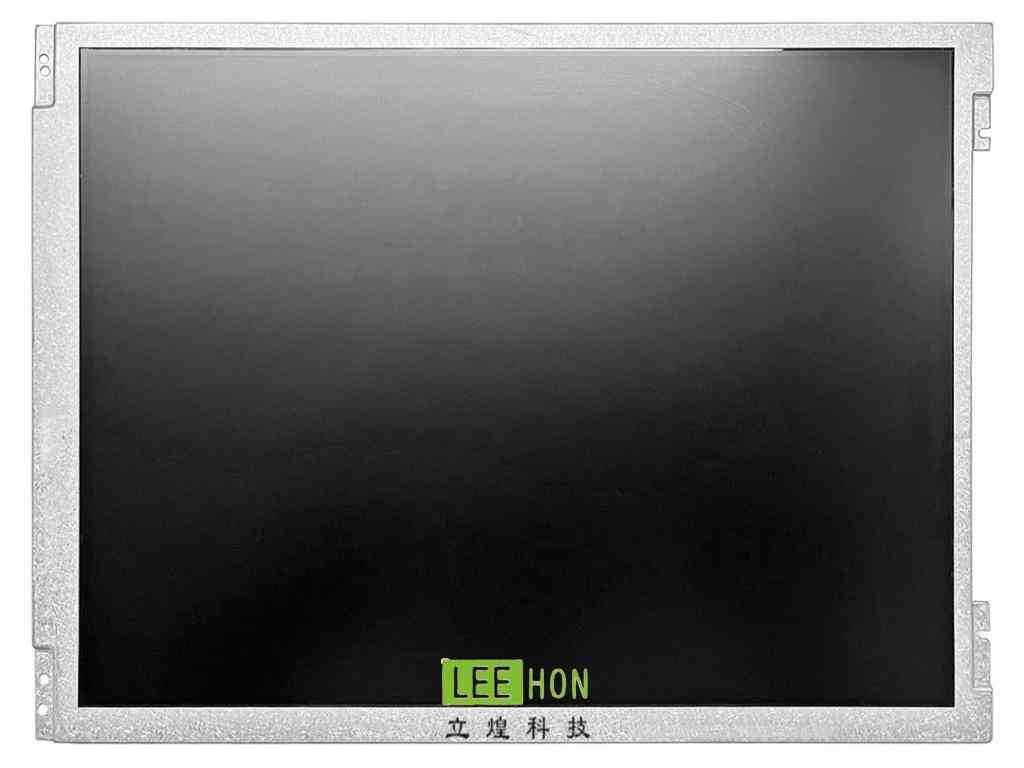

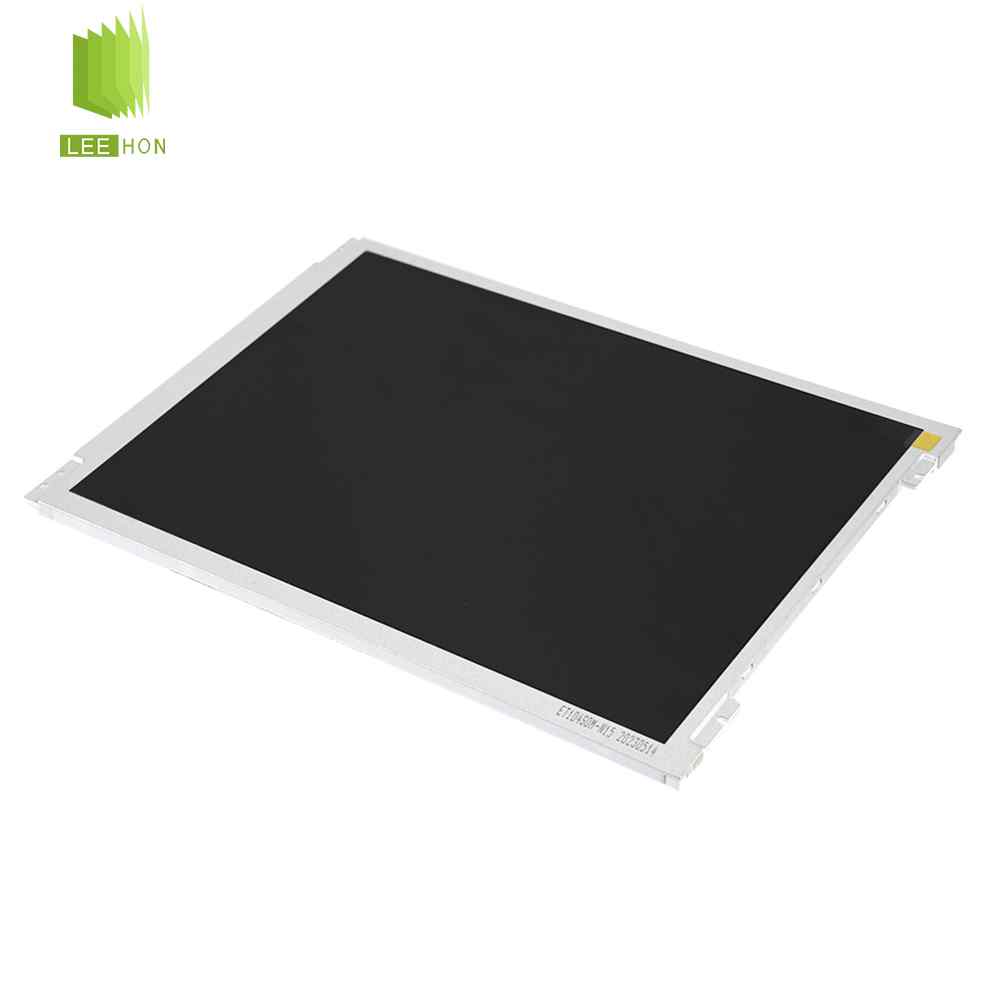

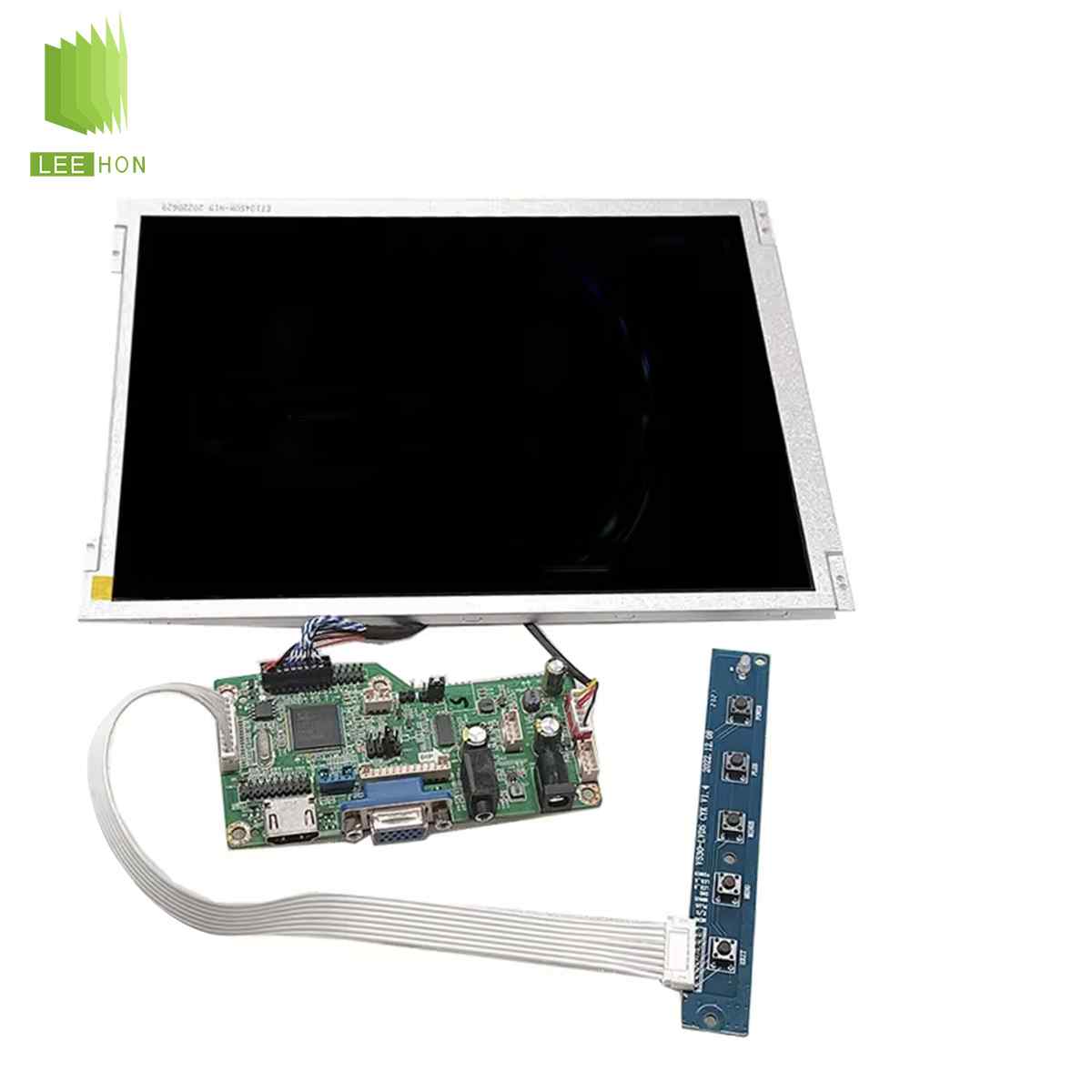

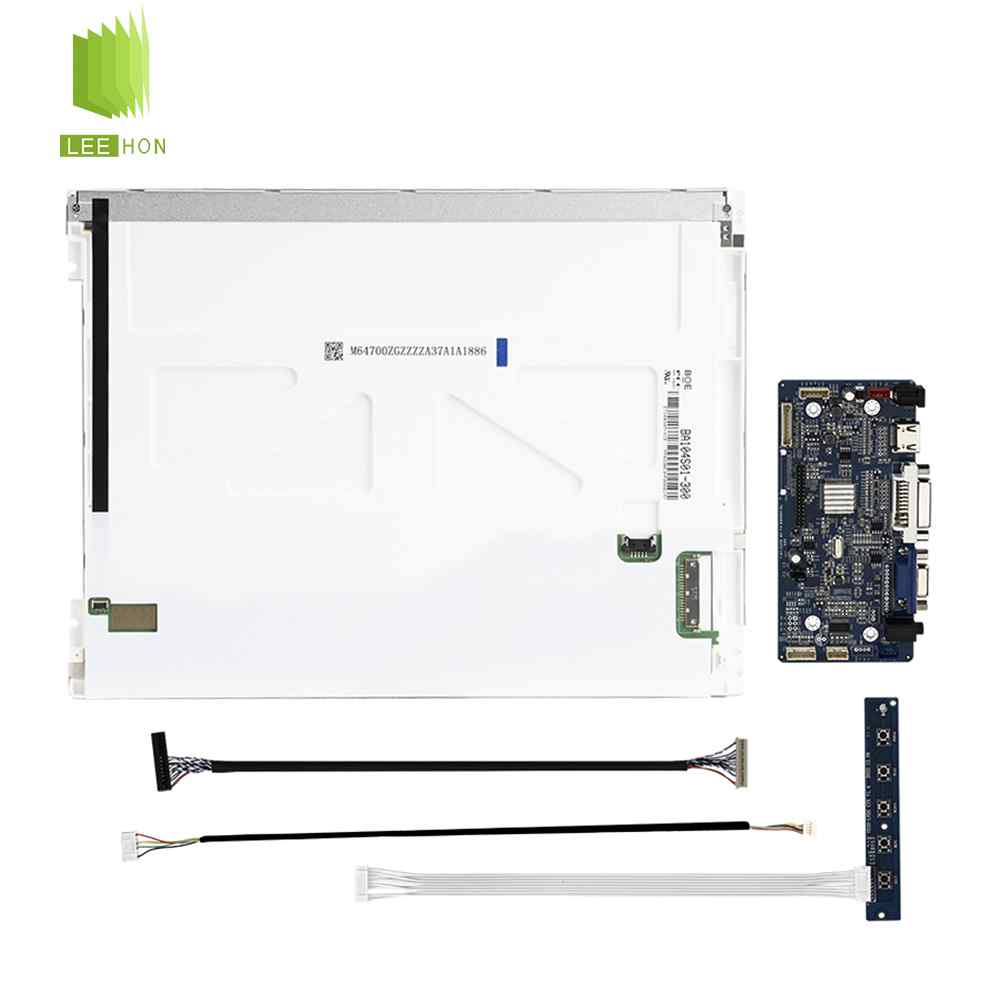

| 京东方液晶模组BA104S01-300 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | - |
| 型号名称 | BA104S01-300 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | ET104S0M-N10 | |
| 屏幕尺寸 | 10.4寸 | |
| 适用于 | - | |
| 典型特征 | - | |
| 最大额定 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 像素特征 | 分辨率 | 800(RGB)×600, SVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.088×0.264 mm | |
| 像素间距(W×H) | 0.264×0.264 mm [96PPI] | |
| 物理尺寸 | 显示尺寸 | 211.2(W)×158.4(H) mm |

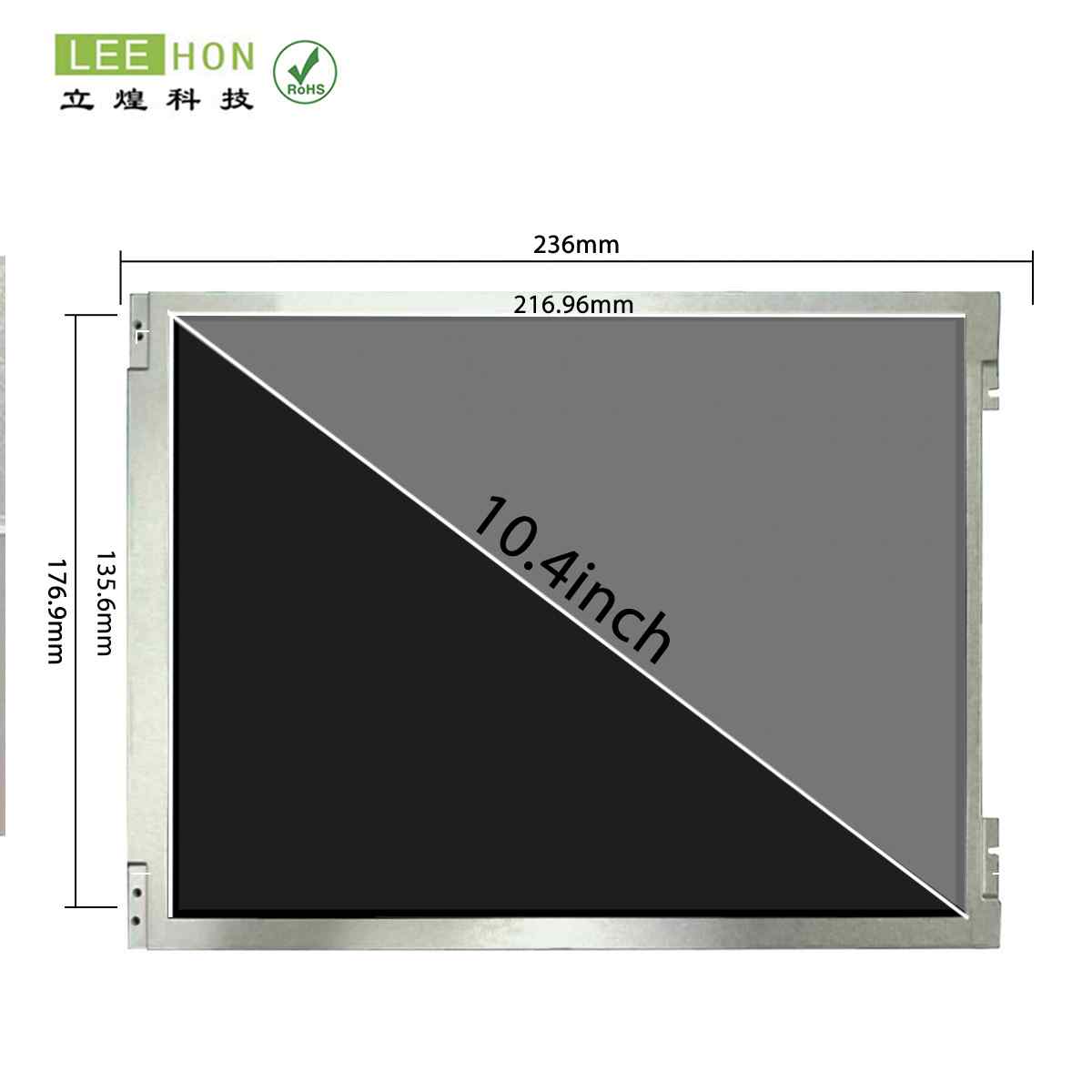

| 外观尺寸 | 236(W)×176.9(H) mm | |
| 可视尺寸 | 215.0(W)×162.0(H) mm | |
| 外观厚度 | 5.6±0.3 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.16875 | |
| 外观样式 | - | |
| 安装方式 | - | Face mounting holes (4-Φ2.5, 2-R1.25) on left, right bezel |
| 其它细节 | 重量 | 300g (Max.) |
| 表面处理 | 雾面 (Haze 25%) | |
| 光学详情-基础信息 | 亮度(cd/m²) | 350 (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 最佳角度 | 6 o'clock | |
| 响应速度 | 30 (Typ.)(Tr+Td) ms | |
| 可视角度 | 80/80/65/75 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.284; Wy:0.320 |
| 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 8455K | |
| 白场变动 | 1.25/1.43 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.57 |
| sRGB覆盖率 | 0.8 | |
| Adobe RGB覆盖率 | 0.6 | |
| DCI-P3覆盖率 | 0.6 | |
| Rec.2020覆盖率 | 0.43 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率总耗 | - | 2.57W (Max.) |
| 信号电气 | 输入电流 | 150/180mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 0.50/0.59W (Typ./Max.) | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 信盛精工 |
| 型号 | MSB24013P20HA | |
| 脚距 | 1.0 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 灯管特征 | 灯管类型 | WLED |
| 数量 | 6S4P | |
| 位置 | 侧入式光源(顶部) | |
| 可换性 | - | |
| 灯管形状 | 阵列 | |
| 灯管寿命 | 30K (Min.) 小时 | |
| 灯管电气 | 输入电压 | 19.2/19.8V (Typ./Max.) |
| 输入电流 | 100mA (Typ.) | |
| 功率消耗 | 1.92/1.98W (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号详情 | 品牌 | 信盛精工 |
| 型号 | MSB24038P5 | |
| 脚距 | 1.25 mm | |
| 脚数 | 5 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 灯管驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电压 | 12.0±0.5V |
| 输入电流 | - | |
| 功率消耗 | 2.42/2.84W (Typ./Max.) | |
| 包装详情 | 包装类型 | 纸箱 |
| 片/包装 | 28 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 500×400×300 | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | 0.06 | |
| 备注 | - | |
| 包装详情 | 包装类型 | 卡板 |
| 片/包装 | 448 | |
| 箱数 | 16 | |
| 包装长宽高(mm) | N/A | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | N/A | |
BA104S01-300液晶屏常见问题
Q：BA104S01-300 (ET104S0M-N16) 基本参数是什么？
A：这是京东方 10.4 英寸 4:3 工业液晶屏，分辨率800×600 SVGA，亮度350cd/m²，对比度 800:1，采用20pin LVDS 接口，雾面防眩光，主要用于工控、医疗、设备显示等场景。
Q：这款屏的工作温度是多少，属于宽温屏吗？
A：工作温度 -20℃～+70℃，存储温度-30℃～+80℃，属于工业级常规温域屏，满足大多数室内工控设备使用，但不属于超宽温（-30℃起步）级别。
Q：BA104S01-300 (N16) 供电和接口有什么特点？
A：屏体供电3.3V，信号为单通道 LVDS 20 针，支持 6/8 位色深；背光为 LED，无内置驱动，需要外接背光驱动板才能点亮。
Q：它和 BA104S01-200 (N15) 有什么区别？
A：两者尺寸、分辨率、接口完全一致，主要区别是：
BA104S01-300 (N16) 亮度350cd/m²，可视角度略优；
BA104S01-200 (N15) 亮度300cd/m²；
驱动板可通用，但亮度参数会略有差异。
Q：使用这款屏需要注意哪些关键点？
A：① 必须先给屏供 3.3V，稳定后再开背光；② 不能直接按压屏幕玻璃区域；③ LVDS 线要做好屏蔽，避免干扰花屏；④ 清洁只能用无尘布和专用清洁剂，不可用酒精、丙酮等强溶剂。
