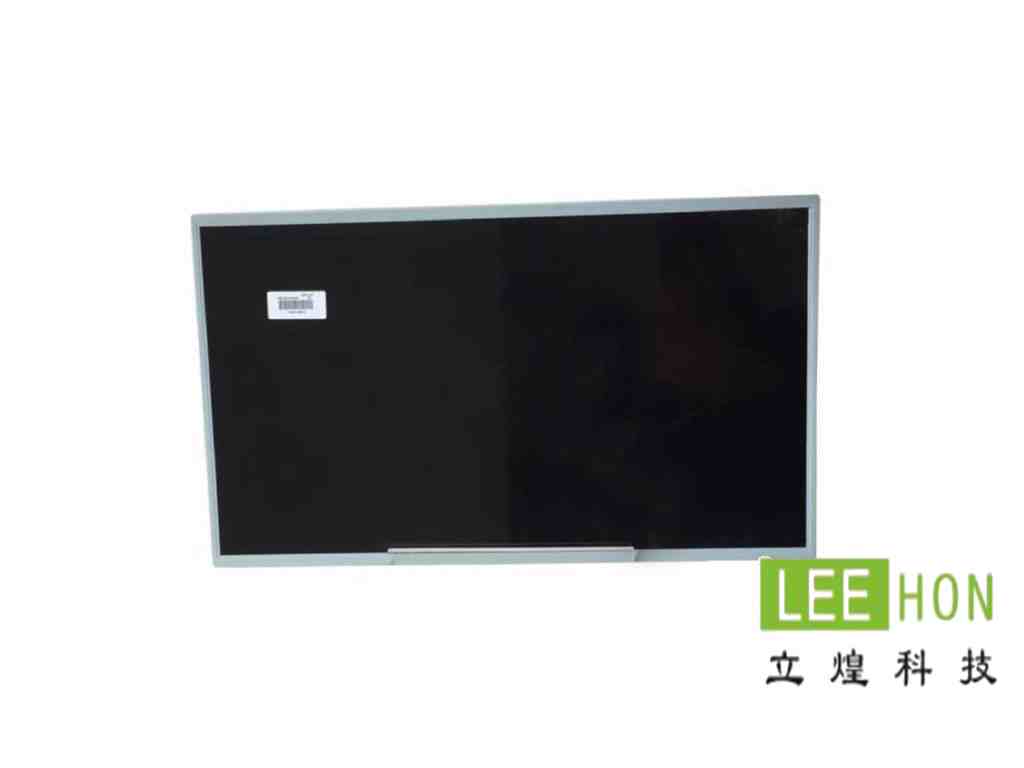

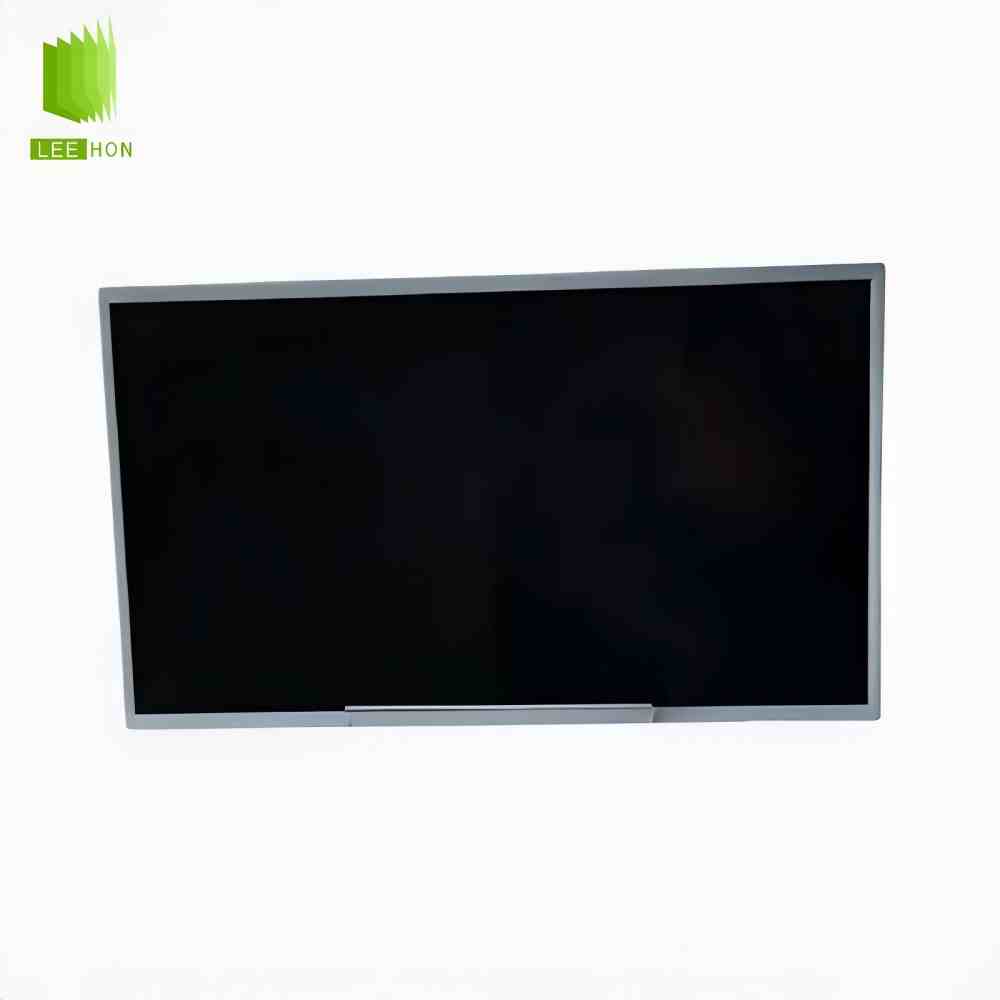

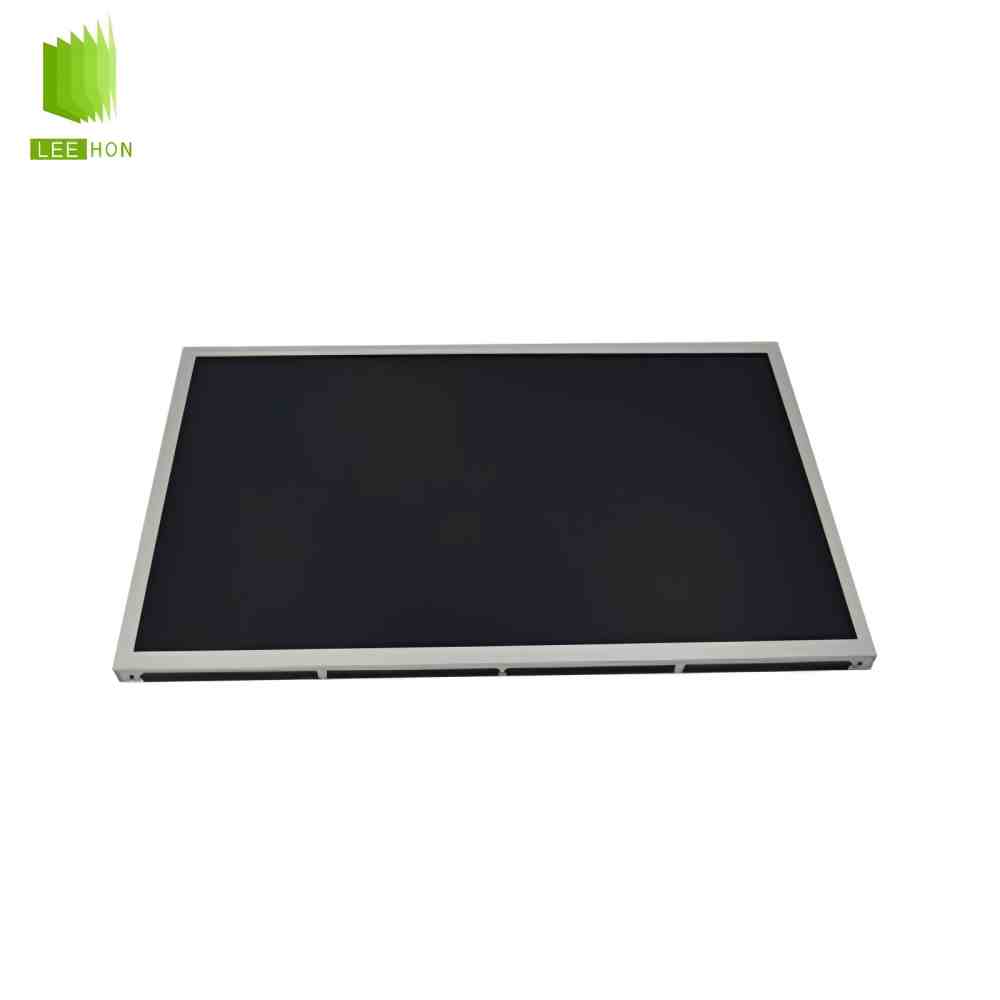

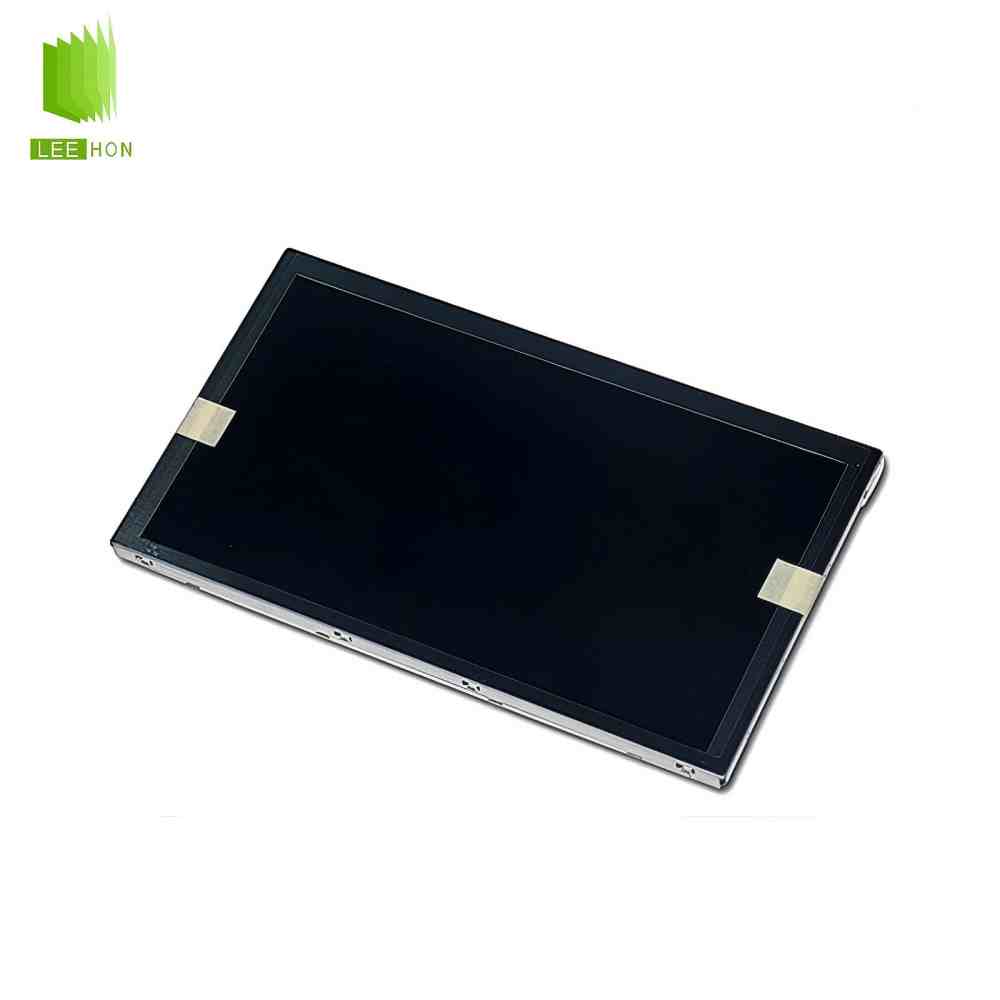

| 京东方23.8寸LCD液晶模组EV238FHM-N12详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京东方 |
| 面板型号 | EV238FHM-N12 | |
| 面板尺寸 | 23.8英寸 | |
| 面板应用 | 医疗影像 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 白光LED背光，含LED驱动器 |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 点间距 | 0.0915×0.2745 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.2745×0.2745 mm (H×V) [92PPI] | |
| 结构尺寸 | 显示区域 | 527.04×296.46 mm (H×V) |
| 可视区域 | 530.2×299.6 mm (H×V) | |
| 外观尺寸 | 543.1×317.5 mm (H×V) | |
| 外观厚度 | 9/11.4 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它特征 | 重量 | 2.39Kgs (Typ.) |
| 表面处理 | Hard coating | |
| 光学详情 | 面板亮度 | 300 cd/m² (Typ.) |
| 对比度 | 1200:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 20 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.332 |
| 显示颜色 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6461K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.96 | |
| Adobe RGB覆盖率 | 0.76 | |
| DCI-P3覆盖率 | 0.76 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 背光特征 | 灯管类型 | WLED |
| 数量 | - | |
| 灯管寿命 | 30K (Min.) 小时 | |
| 是否可换 | - | |
| 灯管形状 | - | |
| 位置 | 侧入式光源 | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 瀚荃 |
| 型号 | CI0114M1HR0-NH | |
| 脚间距 | 2.0 mm | |
| 脚数 | 14 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
| 驱动电气 | 电压输入 | 12.0±2.0V |
| 电流输入 | - | |
| 功耗 | 17.4/20.3W (Typ./Max.) | |
| 信号系统 | - | LVDS (2 ch, 8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 5.0V (Typ.) |
| 电流输入 | 0.85/1.75A (Typ./Max.) | |
| 功耗 | 4.25/8.75W (Typ./Max.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| - | - | |
| 端子详情 | 品牌 | 宇宙 |
| 型号 | IS100-L30O-C23 | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
常见问题
这是一款京东方23.8英寸、1920×1080、约300亮度、LVDS30pin、广视角的工业/医疗向液晶屏，属于大尺寸FHD标准亮度工控屏，更适合室内设备和长期稳定显示场景。
Q1：这块屏适合什么设备？
更适合医疗设备显示、工业控制终端、检测仪器、工控一体机、流程控制显示器、室内信息终端这类需要23.8寸大尺寸+FHD全高清+广视角的项目。公开资料显示它是23.8寸、1920×1080、约300cd/m²、89/89/89/89视角，而且应用方向本身就偏Medical/ControlSystem/ProcessController。
Q2：不适合什么场景？
它不太适合强日照直射、半户外高亮要求特别强的场景，因为公开资料里这块屏常见亮度在300nit左右，属于标准室内亮度，不是高亮户外屏。它也不适合只支持eDP的主板平台，因为更可靠的公开资料指向它是LVDS（2ch6-bit+HiFRC）30pins，5V。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和尺寸。EV238FHM-N12是23.8寸、1920×1080、16:9，这会直接影响主板输出、界面布局和前框开窗。
再核对接口、针数和供电。公开资料较一致地指向它采用LVDS30pin，2ch6-bit+HiFRC，5V，这一步会直接影响驱动板、转接板和线束是否能沿用。
然后看亮度、视角和显示模式。这块屏公开资料显示约300nit、1200:1、89/89/89/89广视角，属于更适合多人查看和室内长期使用的方案。
最后看显示区和外形尺寸。它的显示区约527.04×296.46mm，外形约543.1×317.5×11.1mm，这几个尺寸会直接影响前框开窗、安装孔位和结构空间。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看23.8寸FHD，不看接口类型。这个尺寸里既有LVDS，也有eDP，尺寸和分辨率一样，不代表驱动思路一样。EV238FHM-N12更可靠的公开资料指向LVDS30pin。
第二点，是只看“都是30pin”，不继续核对具体线序、供电脚和背光控制脚。30pin不代表完全通用，实际项目里白屏、花屏、背光异常，很多都出在线束和脚位没核准。这句前半段有公开资料支持，后半段是工业项目里很常见的工程经验判断。
第三点，是忽略亮度档位。这块屏常见是300nit，如果原机是500nit、600nit或更高亮方案，即使尺寸和分辨率对上了，现场观感也会差一截。
第四点，是忽略温度范围。公开资料显示它常见工作温度约0~50℃，储存温度约-20~60℃，如果项目环境更苛刻，这项要提前核。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、边框遮蔽、FPC出口方向。这块屏显示区约527.04×296.46mm，外形约543.1×317.5mm，不能只按“23.8寸通用”去配总成。
配驱动板时，至少要确认驱动板原生支持1920×1080、LVDS、30pin、5V，再继续确认背光控制逻辑。因为公开资料指向它是LVDS30pin方案。
配线束时，重点核对30pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同是30pin就差不多”，大尺寸工业屏替代里线束就是最容易把对的屏配错的地方之一。这里“线束风险”是经验总结，接口与供电属性则有公开资料支持。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
23.8寸→1920×1080→LVDS30pin→5V→广视角→亮度约300nit→显示区527.04×296.46附近→外形543.1×317.5×11.1附近。
这样筛会比只按“23.8寸FHD屏”找更稳，因为EV238FHM-N12的关键点不只是尺寸和分辨率，还包括LVDS30pin、5V、广视角和标准室内亮度这几个组合特征。
