G121STN01.0友达工业液晶屏怎么样

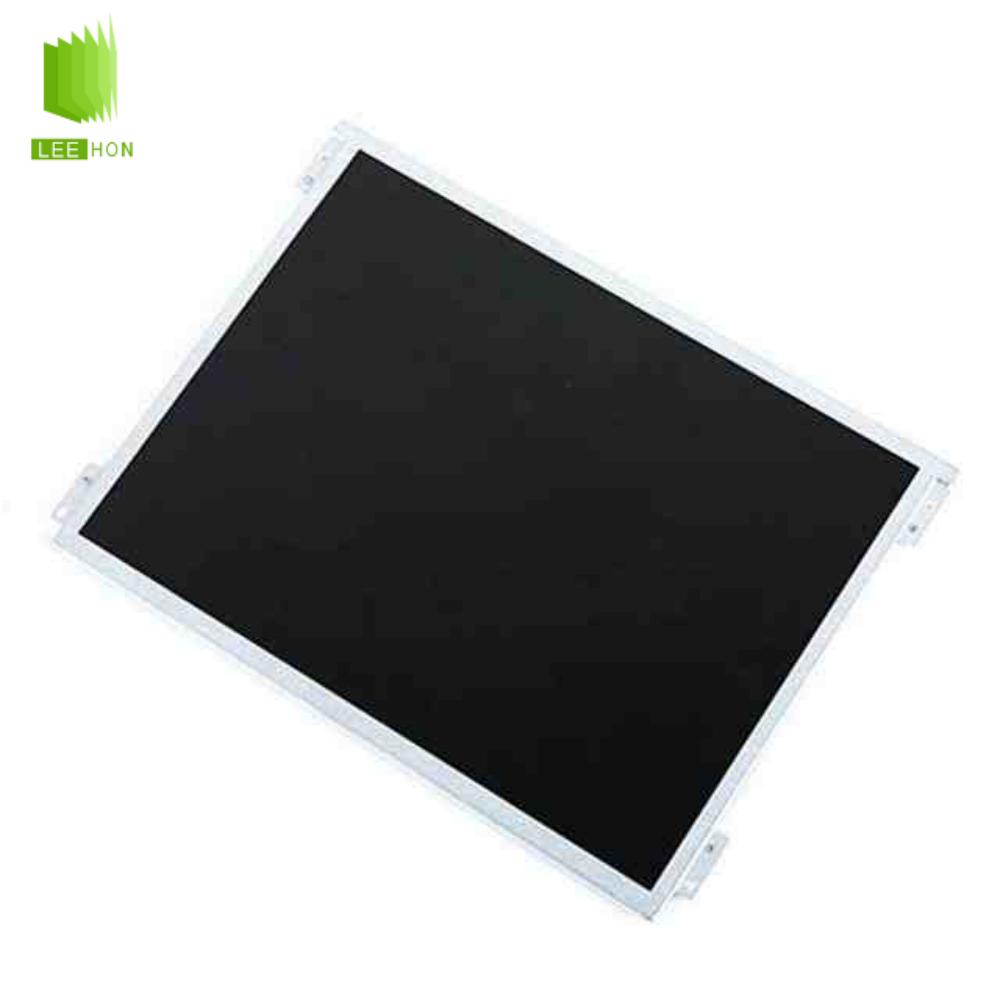

G121STN01.0是友达（AUO）推出的一款12.1英寸工业液晶屏，采用800×600 SVGA分辨率、4:3显示比例、TN常白显示技术、20Pin单通道LVDS接口和WLED背光。该屏典型亮度为300cd/㎡、对比度为600:1，液晶逻辑供电为3.3V，工作及存储温度均为-30℃至85℃，并集成LED背光驱动，适合工业控制、自动化设备、检测仪器及传统4:3工控终端，了解自助终端设备LCD液晶屏解决方案。
| 12.1寸LCD友达液晶屏G121STN01.0信息表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 品牌 | 友达 |
| 型号名称 | G121STN01.0 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 12.1英寸 | |
| 工作温度 | -30 ~ 85 °C | |
| 存储温度 | -30 ~ 85 °C | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 结构详情 | 分辨率 | 800(RGB)×600, SVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.1025×0.3075 mm | |
| 像素间距(W×H) | 0.3075×0.3075 mm [82PPI] | |
| 显示尺寸 | 246(W)×184.5(H) mm | |
| 外观尺寸 | 279(W)×209(H) mm | |
| 可视尺寸 | 249.05(W)×188.3(H) mm | |
| 外观厚度 | 5.73/9.5 (Typ./Max.) mm | |
| 物理形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 4:03 | |
| 重量 | 580g (Max.) | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 亮度(cd/m²) | 300 (Typ.) |
| 对比度 | 600 : 1 (Typ.) (透射) | |
| 最佳视向 | 6 o'clock | |
| 响应速度 | 25/10 (Typ.)(Tr/Td) ms | |
| 可视角度 | 80/80/65/75 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色度 | Wx:0.313; Wy:0.329 | |
| 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.33 (Max.)(5 points) | |
| NTSC比值 | 59% | |
| sRGB覆盖率 | 80% | |
| Adobe RGB覆盖 | 62% | |
| DCI-P3覆盖率 | 61% | |
| Rec.2020覆盖率 | 44% | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转 (180°) | |
| 功率总耗 | 4.61W (Typ.) | |
| 信号详情 | 输入电流 | 285mA (Typ.) |
| 输入电压 | 3.3V (Typ.) | |
| 功耗 | 0.94/1.03W (Typ./Max.) | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口类型 | 端子 | |
| 品牌 | 信盛精工 | |
| 型号 | MSB240420E | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 脚定义 | LVDS-20P1C8B-080B | |
| 发光详情 | 光源类型 | WLED |
| 背光可换性 | Replaceable | |
| 位置 | 侧入式光源(顶部) | |
| 数量 | 9S2P | |
| 光源形状 | 2串 | |
| 寿命 | 30K (Min.) 小时 | |
| 输入电流 | 60/90mA (Typ./Max.) | |
| 输入电压 | 30.6/32.4V (Typ./Max.) | |
| 功耗 | 3.7/5.8W (Typ./Max.) | |
| 接口类型 | 端子 | |
| 品牌 | 恩得利 | |
| 型号 | 3808K-F05N-02R | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 5 pins | |
| 含LED驱动 | 是 | |
| 输入电流 | 0.31A (Typ.) | |
| 输入电压 | 12.0±0.6V | |
| 功耗 | 3.76/4.04W (Typ./Max.) | |
| PWM占空比 | 5~100% | |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 20KHz | |
G121STN01.0常见问题
Q1：G121STN01.0为什么适合宽温工业设备？
该型号比较突出的特点是-30℃至85℃宽温范围。AUO规格书还包含85℃高温运行、-30℃低温运行及-30℃冷启动等可靠性测试，因此比普通0℃至50℃液晶屏更适合温差较大的工业环境。
Q2：G121STN01.0可以替换G121SN01 V4吗？
从显示信号兼容性来看具有较好的替换基础。AUO规格书明确注明，G121STN01.0的LVDS输入信号与G121SN01 V4兼容；不过G121STN01.0典型亮度为300cd/㎡，因此实际替换还要考虑原设备对亮度、背光以及结构尺寸的要求。
Q3：G121STN01.0的20Pin LVDS配驱动板要注意什么？
该屏采用20Pin单通道LVDS，液晶供电为3.3V，并可通过SEL68引脚选择6bit或8bit输入；Pin 19还具有Reverse Scan画面反转功能。因此不能只确认“20Pin LVDS”，还要核对供电、线序以及SEL68、Reverse Scan等控制引脚。
Q4：G121STN01.0需要另外配置LED恒流板吗？
通常不需要。该型号已经集成LED背光驱动，背光接口采用12V输入，并提供On/Off和PWM调光控制。配套时要区分3.3V液晶逻辑供电与12V背光供电，避免电压接错。
