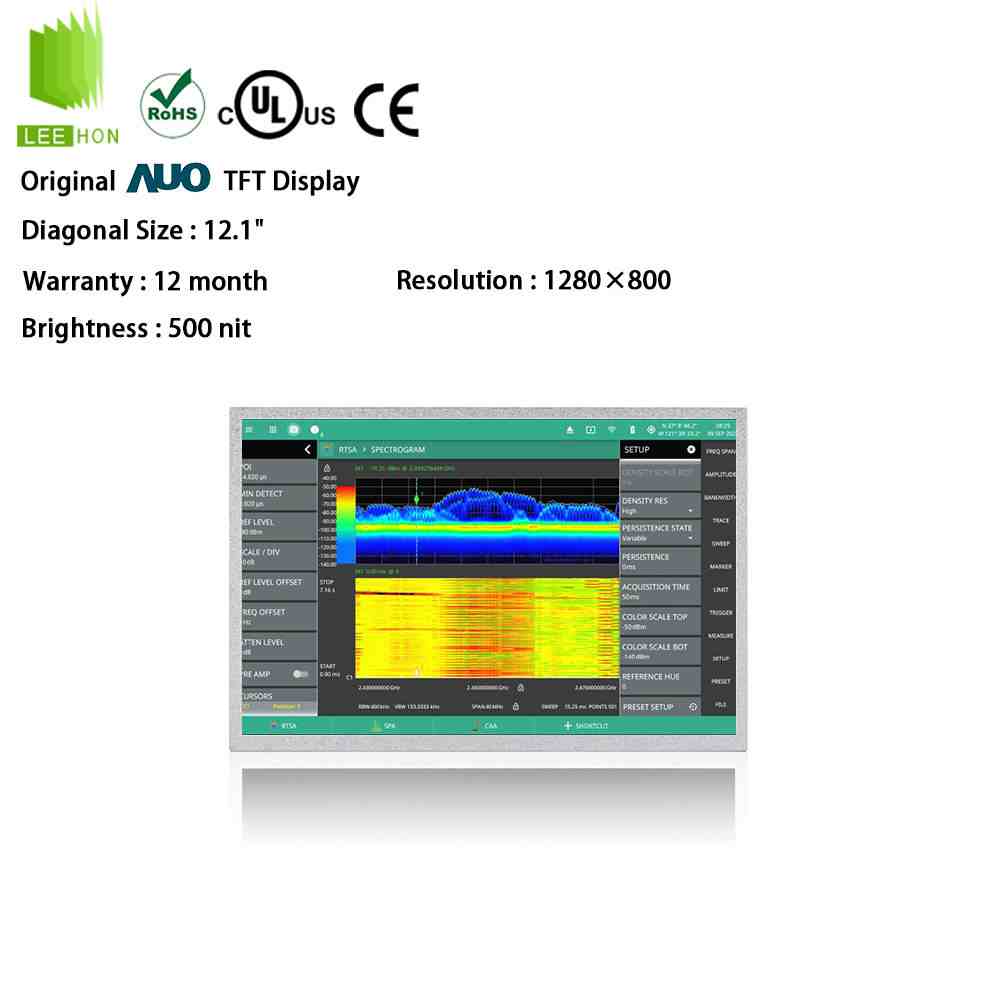

G121EAN01.0是友达AUO的一款12.1英寸工业液晶屏，分辨率为1280×800，属于WXGA规格，显示比例为16:10，适合工业HMI、工控平板、检测仪器、医疗辅助设备、自动化控制终端、车载辅助显示、能源设备和嵌入式工业显示项目。
这款屏的重点在于12.1寸宽屏比例、1280×800分辨率、500cd/㎡典型亮度、宽视角显示、LVDS接口、3.3V屏体供电、WLED背光内置驱动和-30℃至85℃宽温范围。相比传统12.1寸800×600或1024×768屏，G121EAN01.0更适合现代工业UI界面，但替换时要重点确认分辨率、接口线序、触摸屏、供电、背光控制和结构尺寸。
| 12.1寸LCD友达液晶屏模组G121EAN01.0信息表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 制造商 | 友达 |
| 型号 | G121EAN01.0 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 对角尺寸 | 12.1" | |
| 别名 | - | |
| 存储温度 | -30 ~ 85 °C | |
| 工作温度 | -30 ~ 85 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |

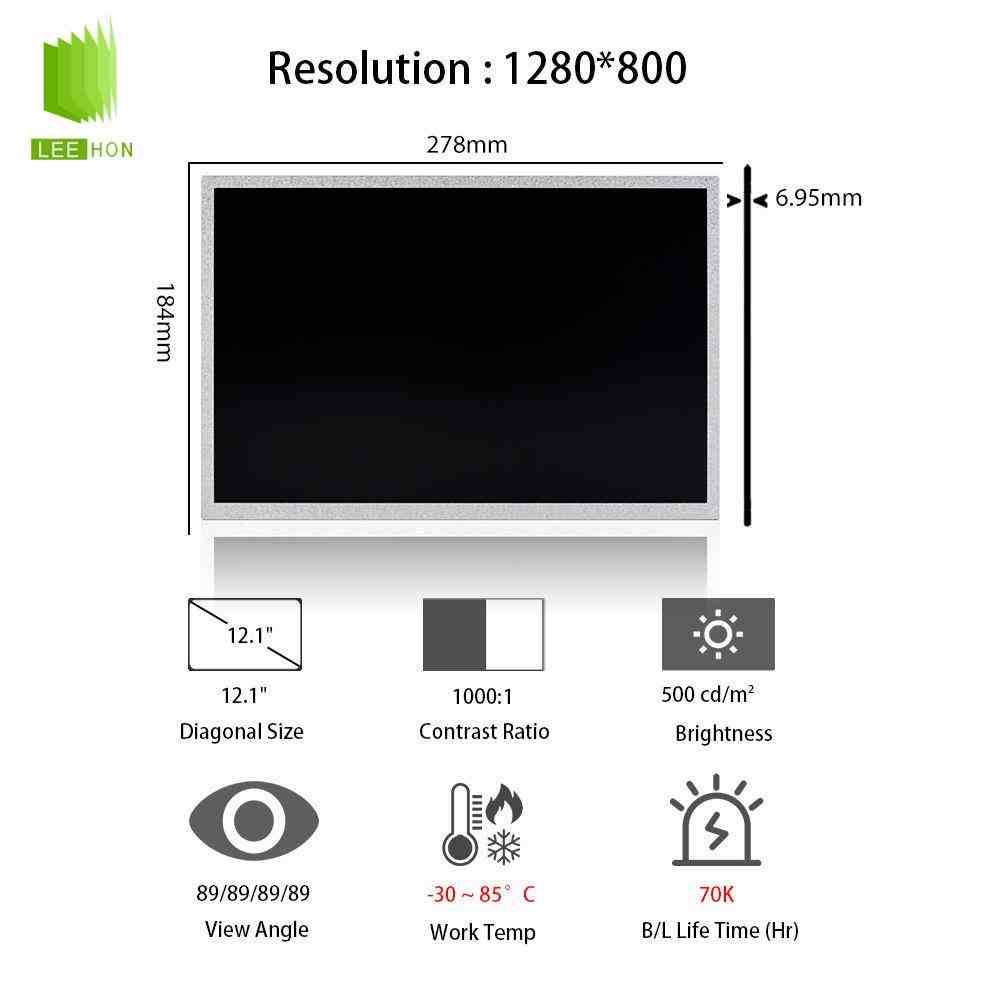

| 结构详情 | 解析度 | 1280(RGB)×800, WXGA |
| 点间距(mm) | 0.068×0.204 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.204×0.204 (H×V) [124PPI] | |
| 显示区域(mm) | 261.12(H) × 163.2(V) | |
| 开口区域(mm) | 264.22(H) × 168.12(V) | |

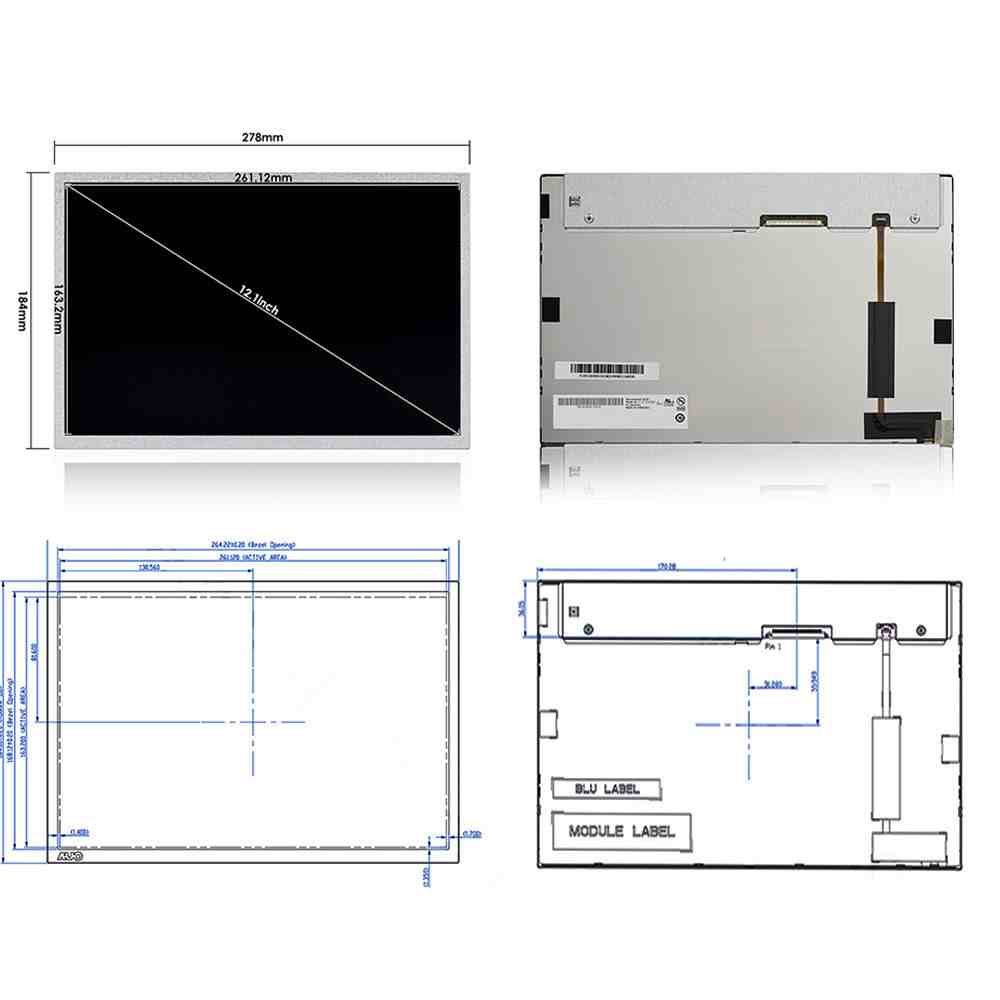

| 外观尺寸(mm) | 278(H) × 184(V) | |
| 外观厚度(mm) | 6.95/9.64 (Typ./Max.) | |
| 物理形状 | 平面矩形 | |
| 外观样式 | - | |
| 宽高比 | 16:10 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | Side mounting holes (4-M2) on left, right bezel | |
| 重量 | 480g (Max.) | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 500 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 响应时间 | 25 (Typ.)(Tr+Td) ms | |
| 白色坐标 | X:0.313; Y:0.329 | |
| 支持颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.33 (Max.)(5 points) | |
| NTSC比值 | 73% | |
| sRGB覆盖率 | 99% | |
| AdobeRGB覆盖 | 75% | |
| DCI-P3覆盖率 | 75% | |
| Rec.2020覆盖率 | 54% | |
| 低蓝光护眼 | - | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 7.45W (Typ.) | |
| 信号详情 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 500mA (Max.) | |
| 功耗 | 1.65W (Max.) | |
| 信号类型 | LVDS (1 ch, 6/8-bit) | |
| 逻辑电压 | - | |
| 接口位置 | - | |
| 接口类型 | 端子 | |
| 接口品牌 | 庆良 | |
| 接口型号 | 093G30-B0001A-M4 | |
| 接口数量 | 1 pcs | |
| 接口脚数 | 30 pins | |
| 接口脚距 | 1.0 mm | |
| 接口脚定义 | LVDS-30P1C8B-105A | |
| 光源详情 | 光源类型 | WLED |
| 光源形状 | - | |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 是否可换 | - | |
| 光源寿命 | 70K (Min.) 小时 | |
| 接口位置 | - | |
| 接口类型 | 包含在屏信号接口中 | |
| 背光驱动 | 含LED驱动 | |
| 电压供应 | 10.0/12.0/15.0V (Min./Typ./Max.) | |
| 电流供应 | 0.5A (Typ.) | |
| 功耗 | 5.8W (Typ.) | |
| PWM占空比 | 1~100% | |
| PWM输入频率 | Min. 200Hz ~ ~ Max. 20KHz | |
G121EAN01.0工业液晶屏QA问答
Q1：G121EAN01.0适合哪些设备使用？
#友达液晶屏#G121EAN01.0适合工业HMI、工控平板、检测仪器、医疗辅助终端、工业电脑、自动化控制面板、能源设备显示屏、车载辅助终端和12.1寸嵌入式显示设备。它的1280×800分辨率比传统800×600屏显示内容更多，更适合参数、曲线、菜单、图标和多区域工业UI布局。
Q2：G121EAN01.0的核心参数有哪些？
G121EAN01.0常见参数包括12.1英寸、1280×800分辨率、16:10显示比例、500cd/㎡典型亮度、1000:1典型对比度、89/89/89/89可视角、Normally Black显示模式、LVDS接口、3.3V屏体供电、WLED背光、内置LED Driver、70K小时级别背光寿命和-30℃至85℃工作温度。
Q3：G121EAN01.0是什么接口？替换时要注意什么？
G121EAN01.0采用1通道LVDS接口，不是eDP屏，也不是MIPI屏。替换时要重点核对LVDS线序、屏线方向、供电脚位、6/8bit模式、背光VLED输入、EN使能、PWM调光和主板输出格式。不能只凭“12.1寸液晶屏”判断可替换，否则容易出现黑屏、花屏、偏色、有图无背光或亮度不可调等问题。
Q4：G121EAN01.0适合户外或强光环境吗？
G121EAN01.0典型亮度为500cd/㎡，适合工业现场、设备机台、控制柜、检测设备和部分半户外环境。若设备用于阳光直射、户外柜机、强反光车间或车载强光环境，建议配合AG防眩、AR减反、全贴合、遮光结构，或者评估更高亮度工业液晶屏。
Q5：G121EAN01.0和传统12.1寸4:3屏选型时有什么区别？
G121EAN01.0是12.1寸1280×800宽屏方案，显示比例为16:10；而很多传统12.1寸工控屏是800×600或1024×768的4:3比例。两类屏在软件界面、结构开孔、主板输出分辨率和屏线定义上都可能不同。新项目可以按1280×800界面设计；维修替换项目则要确认原机是否本来支持该分辨率和LVDS线序，不能只看尺寸接近就直接替换。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
