摘要：
G170ETT01.0型号集成PCAP投射式电容触摸屏，可用于工业设备的人机交互。触摸部分需要单独连接控制接口，配套时应同时确认显示信号和触摸通信是否兼容。
文章目录[隐藏]

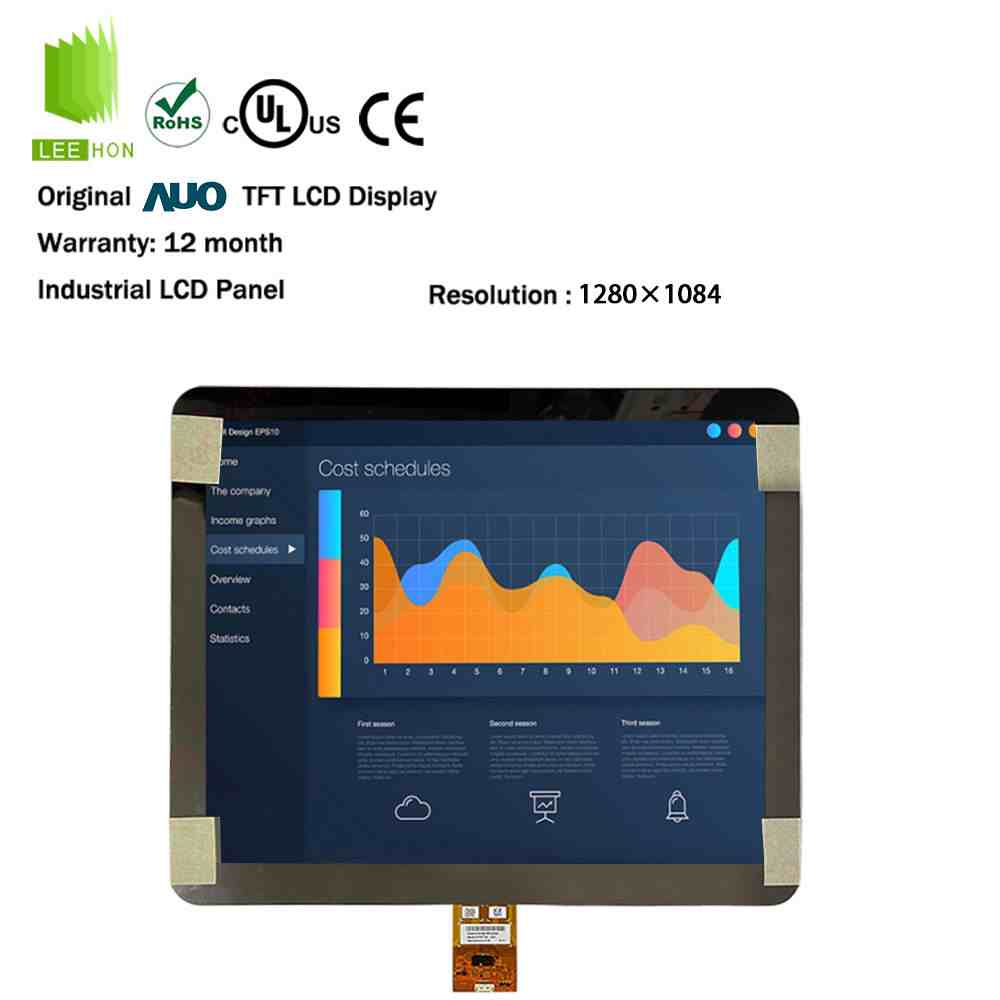

G170ETT01.0是友达推出的一款17英寸工业触摸液晶屏，采用1280×1024分辨率、5:4显示比例、LVDS接口和WLED背光，并集成投射式电容触摸功能。该屏典型亮度为250cd/㎡，适合工业HMI、自动化设备、检测仪器及室内触控操作终端。
| 17寸LCD友达液晶屏模组G170ETT01.0信息表 | ||
| 类别 | 项目 | 详细信息 |
| 应用详情 | 品牌 | 友达 |
| 型号名称 | G170ETT01.0 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 17.0寸 | |
| 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 备注信息 | TCO6.0 | |
| 结构详情 | 分辨率 | 1280(RGB)×1024, SXGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.088×0.264 mm | |
| 像素间距(W×H) | 0.264×0.264 mm [96PPI] | |

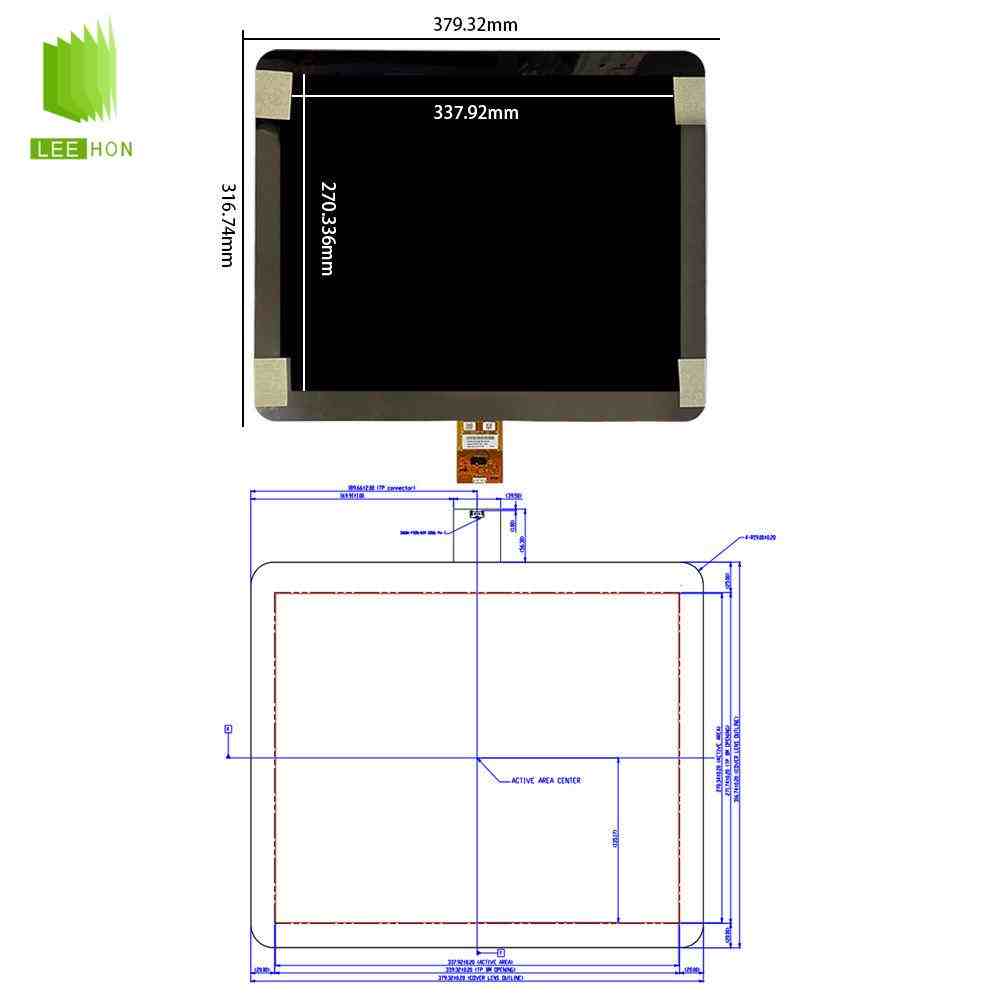

| 显示尺寸 | 337.92(W)×270.336(H) mm | |

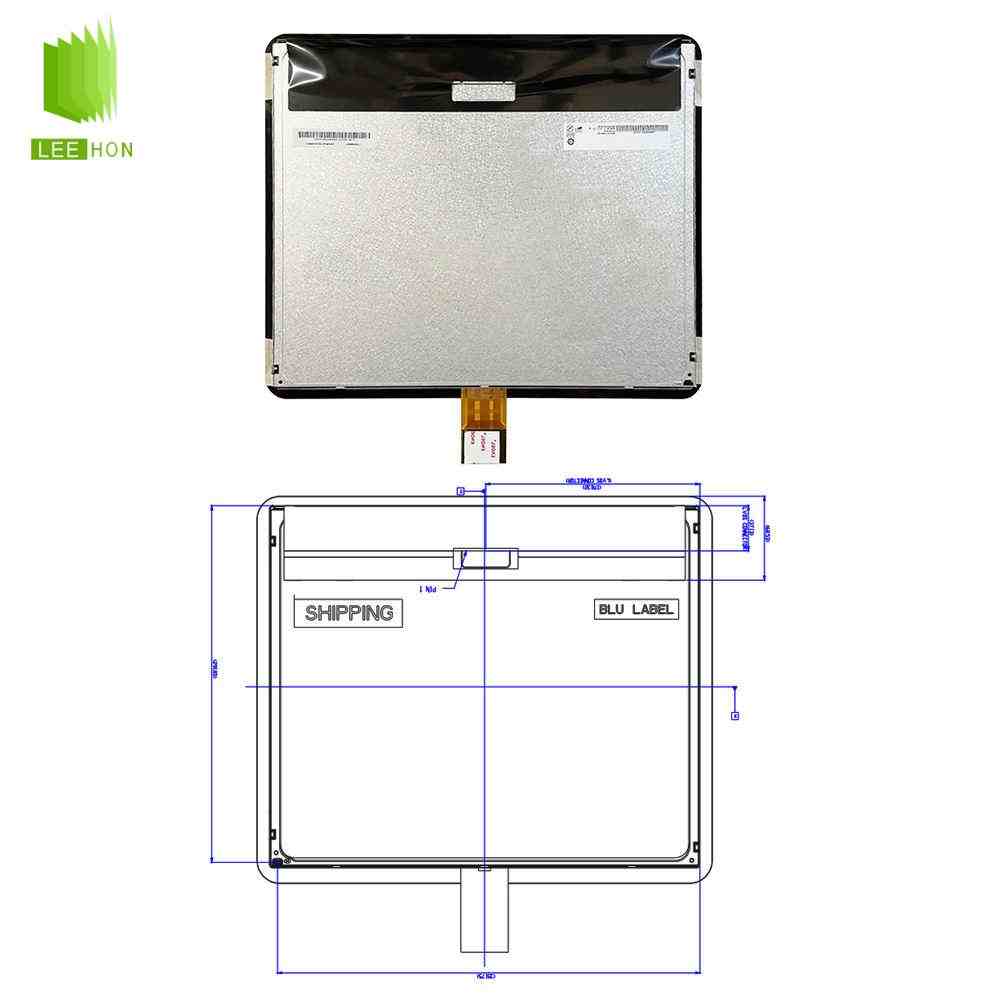

| 外观尺寸 | 379.32(W)×316.74(H) mm | |
| 外观厚度 | 10.85/14.05 (Typ./Max.) mm | |
| 物理形状 | 平面矩形 | |
| 宽高比(W:H) | 5:04 | |
| 触摸技术 | 投射电容触摸屏, 口字胶贴 | |
| 信号接口(触摸) | 端子 | |
| 控制器 | 含有控制器 | |
| 信号类型(触摸) | USB | |
| 同时触点 | 多点触摸 | |
| 操作系统 | Win7, Win8, Linux, Android | |
| 安装方式 | Side mounting holes (4-M3) on left, right bezel | |
| 表面处理 | Hard coating (7H) | |
| 表面防护 | 带盖板 | |
| 光学详情 | 亮度(cd/m²) | 250 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 响应速度 | 5 (Typ.)(Tr+Td) ms | |
| 可视角度 | 85/85/80/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色度 | Wx:0.313; Wy:0.329 | |
| 颜色数量 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 9.91W (Typ.) | |
| 信号详情 | 输入电流 | 0.6/0.72A (Typ./Max.) |
| 输入电压 | 5.0V (Typ.) | |
| 功率消耗 | 3.0/3.6W (Typ./Max.) | |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 接口品牌 | 禾昌 | |
| 接口型号 | AL230F-A0G1D-P | |
| 接口脚距 | 1.0 mm | |
| 接口脚数 | 30 pins | |
| 接口数量 | 1 pcs | |
| 接口脚定义 | LVDS-30P2C8B-160A | |
| 发光详情 | 光源类型 | WLED |
| 光源数量 | 4 strings | |
| 光源位置 | 侧入式光源(顶部) | |
| 光源形状 | 4串 | |
| 光源寿命 | 30K (Min.) 小时 | |
| 输入电压(灯管) | 28.8±3.6V | |
| 输入电流(灯管) | 60/66mA (Typ./Max.) | |
| 功率消耗(灯管) | 6.91/7.77W (Typ./Max.) | |
| 接口类型(灯管) | 端子 | |
| 接口品牌(灯管) | 恩得利 | |
| 接口型号(灯管) | 3707K-S06N-21R | |
| 接口脚距(灯管) | 1.0 mm | |
| 接口脚数(灯管) | 6 pins | |
| 接口数量(灯管) | 1 pcs | |
| 接口脚定义(灯管) | BLE-6PINS-CCAACC | |
| 光源驱动 | 无 | |
G170ETT01.0常见QA
Q1：G170ETT01.0自带触摸屏吗？
自带。该型号集成PCAP投射式电容触摸屏，可用于工业设备的人机交互。触摸部分需要单独连接控制接口，配套时应同时确认显示信号和触摸通信是否兼容。
Q2：G170ETT01.0需要配置什么驱动板？
驱动板需要支持1280×1024分辨率、30Pin双通道LVDS信号和5V液晶供电。液晶显示与触摸功能采用不同连接方式，LVDS驱动板负责画面显示，触摸功能还需要连接相应的USB控制接口。
Q3：G170ETT01.0可以替换普通17英寸液晶屏吗？
不能只根据17英寸和1280×1024分辨率直接替换。由于该型号集成触摸玻璃，其整体尺寸、厚度和安装结构可能与普通裸屏不同，还要核对LVDS线序、5V供电、触摸接口及设备开孔。
Q4：G170ETT01.0适合户外或宽温设备吗？
该屏典型亮度为250cd/㎡，工作温度为0℃至50℃，更适合室内工业设备，不属于高亮宽温液晶屏。用于强光、低温户外或高温密闭设备时，应重新评估亮度、散热和环境适应性。
