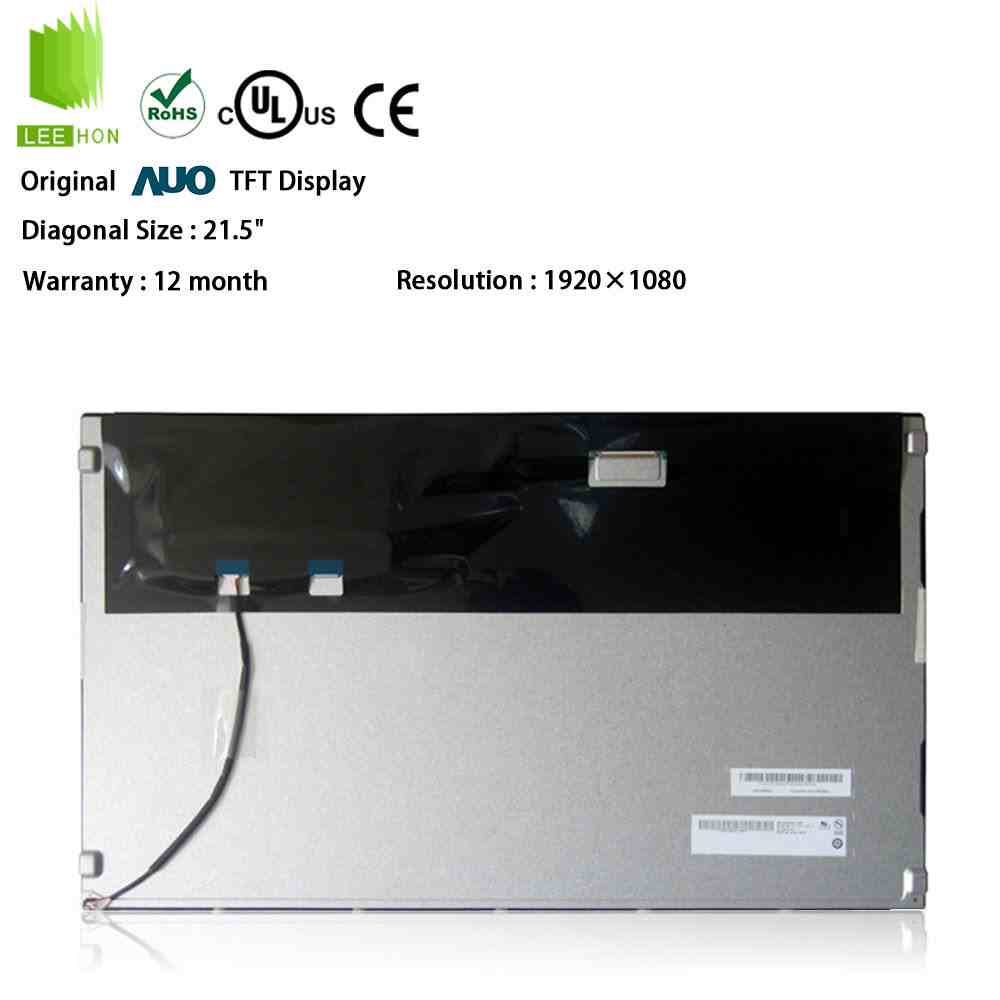

G215HVN01.101是友达AUO的一款21.5英寸工业液晶屏，分辨率为1920×1080，属于FHD全高清规格，显示比例为16:9，更适合工业显示器、工控一体机、设备监控终端、检测仪器、机柜显示屏和室内商显终端等项目。公开资料显示，该型号典型亮度为250cd/㎡，典型对比度为5000:1，可视角为89/89/89/89，接口为LVDS 2ch、8-bit、30Pin，屏体典型供电为5.0V。
和G215HVN01.001、G215HVN01.1相比，G215HVN01.101更需要关注完整后缀。它虽然同属G215HVN01系列，但亮度、厚度、背光寿命、批次状态和供应口径可能不同，维修替换时不能只写“G215HVN01”或“21.5寸友达屏”。
| 21.5寸LCD友达液晶屏模组G215HVN01.101详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 友达 |
| 面板型号 | G215HVN01.101 | |
| 面板尺寸 | 21.5英寸 | |
| 面板应用 | 工业显示 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | 0 ~ 60 °C |
| 存储温度 | -20 ~ 60 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 备注信息 | - | Made in China (S03), Thickness = 11.7mm |
| 像素特征 | 像素数量 | 1920(RGB)×1080, FHD |
| 点间距 | 0.08275×0.24825 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.24825×0.24825 mm (H×V) [102PPI] | |
| 结构尺寸 | 显示区域 | 476.64×268.11 mm (H×V) |
| 可视区域 | 479.84×271.31 mm (H×V) | |
| 外观尺寸 | 495.6×292.2 mm (H×V) | |
| 外观厚度 | 7.4/11.9 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes (4-M3) on left, right bezel |
| 其它特征 | 重量 | 1.95Kgs (Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 250 cd/m² (Typ.) |
| 对比度 | 5000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AMVA3，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 20/5 (Typ.)(Tr/Td) ms | |
| 白色色度 | Wx:0.313; Wy:0.329 | |
| 色彩性能 | 显示颜色 | 16.7M (8-bit) |
| 色温 | 6485K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 72% |
| sRGB覆盖率 | 92% | |
| AdobeRGB覆盖率 | 71% | |
| DCI-P3覆盖率 | 74% | |
| Rec.2020覆盖率 | 54% | |
| 低蓝光护眼 | - | - |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 18.14W (Typ.) | |
| 背光详情 | 光源类型 | WLED |
| 光源数量 | 14S5P | |
| 光源寿命 | 30K (Min.) 小时 | |
| 是否可换 | No | |
| 光源形状 | 5串 | |
| 光源位置 | 侧入式光源(底部) | |
| 接口特征 | 接口类型 | 端子 |
| 接口位置 | - | |
| 光源驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | 3806K-F08N-03L | |
| 脚间距 | 1.25 mm | |
| 脚数 | 8 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
| 驱动电气 | 电压输入 | 12.0±1.2V |
| 电流输入 | 1.22A (Typ.) | |
| 功耗 | 14.64±1.46W | |
| 亮度调节 | PWM占空比 | 5~100% |
| PWM输入频率 | Min. 200Hz ~ Max. 20KHz | |
| 信号系统 | 信号类型 | LVDS (2 ch, 8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 5.0V (Typ.) |
| 电流输入 | 0.7/0.8A (Typ./Max.) | |
| 功耗 | 3.5/4.4W (Typ./Max.) | |
| 接口特征 | 接口类型 | 端子 |
| 接口位置 | - | |
| 端子详情 | 品牌 | 航空电子 |
| 型号 | FI-XB30SRL-HF11 | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 接口定义 | LVDS-30P2C8B-160A | |
这块屏适合室内工控主界面

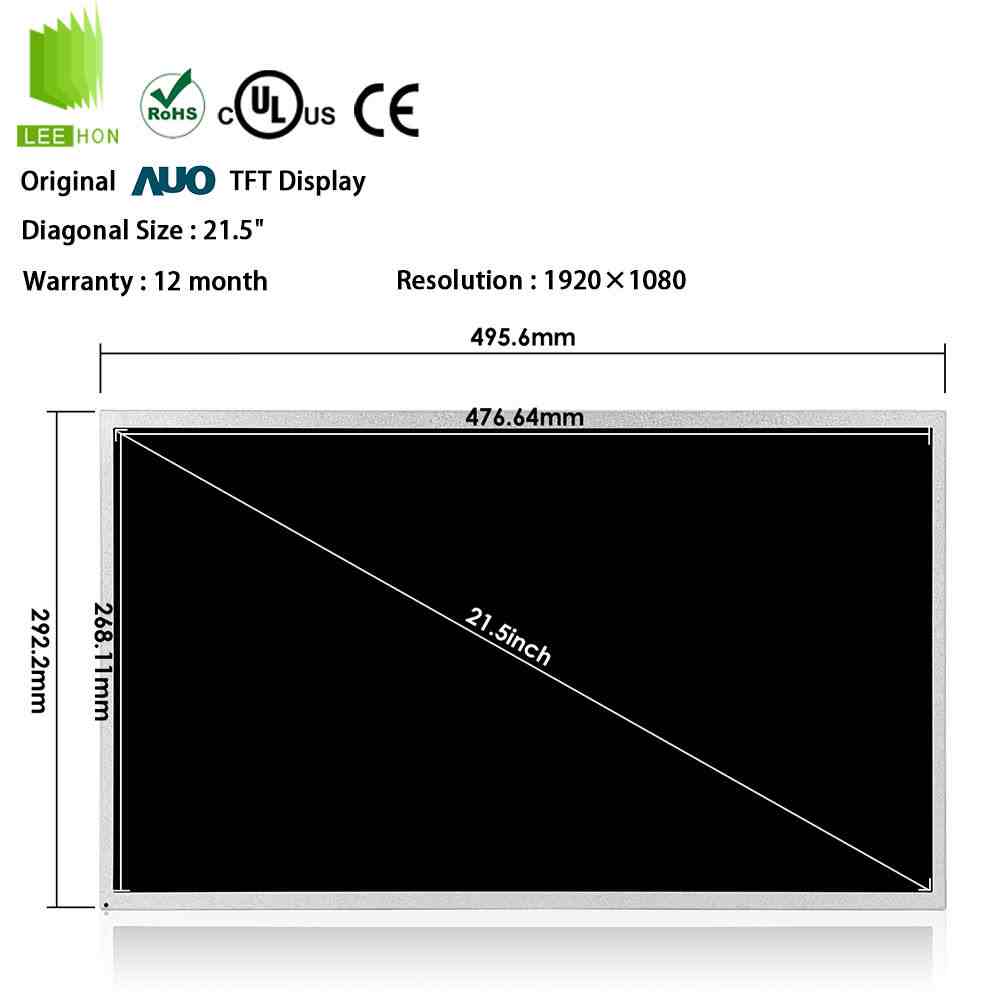

G215HVN01.101的主动显示区域为476.64mm×268.11mm，外形尺寸常见资料为495.6mm×292.2mm×12.18mm。这个尺寸更适合做设备主屏，用来显示运行状态、参数设置、报警列表、曲线图、检测图像和视频窗口。
如果项目是工业一体机、设备看板、检测设备显示终端或机柜显示器，21.5寸FHD可以提供比较完整的界面空间；如果只是小型嵌入式控制器，选择10.1寸、12.1寸或15寸屏可能更合适。
250cd/㎡亮度不要当高亮屏使用
G215HVN01.101典型亮度为250cd/㎡，更偏室内工控环境，例如车间机台、控制室、设备操作台、实验室和普通商显终端。它的优势在于5000:1典型对比度和VA/AMVA常黑显示带来的画面对比，而不是强光环境下的可读性。
如果设备安装在橱窗、半户外、自助终端外露位置或强反光车间，建议优先评估高亮型号，或者同步考虑AG盖板、减反玻璃、遮光结构和安装角度。不要简单通过提高背光负载来追求亮度，这会影响背光寿命和整机稳定性。
LVDS 30Pin看起来常见，但线序必须核对
G215HVN01.101采用LVDS 2通道8bit接口，30Pin连接，屏体供电为5.0V。这个接口形式在21.5寸FHD工控屏中比较常见，但“30Pin LVDS”并不等于所有屏线通用。
维修替换时要确认Odd/Even通道、供电脚、地线脚、连接器方向、屏线长度和主板LVDS输出格式。很多故障不是屏本身问题，而是线序不一致导致黑屏、花屏、偏色、画面分割或无法正常点亮。
背光带驱动，仍要确认12V和调光方式
公开资料显示，G215HVN01.101采用14S5P WLED侧入式背光，含LED驱动器，背光寿命资料中标注为30K小时。
这类屏比“不带背光驱动板”的大尺寸屏更容易集成，但仍要确认驱动板是否能提供稳定的背光输入、使能控制和PWM调光。实际调试时建议检查亮度调节、低亮度闪烁、长时间点亮、温升和休眠唤醒表现，避免量产后出现背光不稳或亮度衰减过快。
不要和G215HVN01.001、G215HVN01.100混用判断
G215HVN01.101、G215HVN01.001、G215HVN01.100都属于相近系列，但公开资料中可以看到不同后缀在亮度、状态、库存和背光参数上存在差异。例如G215HVN01.100公开资料中标注为250nit、5000:1，并显示为Discontinued；G215HVN01.001公开资料则常见为LVDS 30Pin、5V、WLED带LED Driver。
所以，维修项目建议按原屏完整标签采购；新项目开发可以横向评估同系列替代，但必须重新做样品点屏、结构装配、背光调光和长时间老化测试。
触摸屏和盖板按整机方案另配
G215HVN01.101本体是LCD显示模组，不应默认带触摸。公开资料中也将其描述为无触摸的液晶模组产品。
如果项目做工控一体机、自助终端或设备操作屏，通常需要外配电容触摸屏和钢化盖板。这个阶段要同步确认盖板厚度、透过率、AG处理、USB或I2C接口、触摸IC抗干扰能力、前框压合方式和贴合工艺。21.5寸屏面积较大，结构受力不均容易带来白斑、漏光、触摸漂移或局部误触。
采购前重点看样品验证，而不是只比报价
G215HVN01.101采购前，建议重点确认实物标签、规格书版本、LVDS 30Pin线序、5V屏体供电、背光输入、触摸盖板、安装结构和批次一致性。公开库存资料中也能看到该型号存在不同渠道现货信息，这类信息适合做采购参考，但最终仍要以供应商书面确认和样品测试为准。
如果项目方需要屏体、驱动板、屏线、触摸屏、盖板和替代型号一起评估，可以选择具备显示方案配套能力的供应商协助。以杭州立煌科技为例，其公开资料显示，公司自2008年创立，是AUO友达液晶屏和京瓷液晶屏在中国大陆区授权代理商，同时代理京东方液晶屏。群创、天马、龙腾等品牌工业液晶产品都有在销售，产品覆盖3.5寸至55寸，并提供工业液晶显示驱动方案。
这里提到立煌科技，是基于其公开品牌资源和配套服务信息作参考，不作绝对化判断。对于G215HVN01.101这类21.5寸LVDS工控屏，供应商能否协助确认线序、驱动板、背光调光、触摸盖板和替代型号，往往比单片屏报价更影响项目导入效率。
G215HVN01.101适合室内工业显示器、工控一体机、设备监控终端、检测设备、机柜显示屏和普通商显终端。它的核心选型点是21.5寸FHD分辨率、250cd/㎡典型亮度、5000:1典型对比度、LVDS 2ch 8bit 30Pin接口、5V屏体供电、WLED背光带LED Driver、触摸外配和完整后缀确认。
维修替换项目应优先核对原屏标签、LVDS线序和背光控制；新项目开发建议同步验证驱动板、屏线、触摸盖板、结构开孔和可替代型号，再进入批量采购。
友达G215HVN01系列液晶屏
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| G215HVN01.001 | 友达 | 21.5" | 液晶模组 | 1920×1080 | 300 | 5000:1 | WLED | LVDS |
| G215HVN01.004 | 友达 | 21.5" | 液晶模组 | 1920×1080 | 300 | 5000:1 | WLED | LVDS |
| G215HVN01.100 | 友达 | 21.5" | 液晶模组 | 1920×1080 | 250 | 5000:1 | WLED | LVDS |
| G215HVN01.101 | 友达 | 21.5" | 液晶模组 | 1920×1080 | 250 | 5000:1 | WLED | LVDS |
| G215HVN01.104 | 友达 | 21.5" | 液晶模组 | 1920×1080 | 250 | 5000:1 | WLED | LVDS |
| G215HVN01.3 | 友达 | 21.5" | 液晶模组 | 1920×1080 | 1000 | 5000:1 | WLED | LVDS |
| G215HVN01.4 | 友达 | 21.5" | 液晶模组 | 1920×1080 | 1500 | 5000:1 | WLED | LVDS |
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
