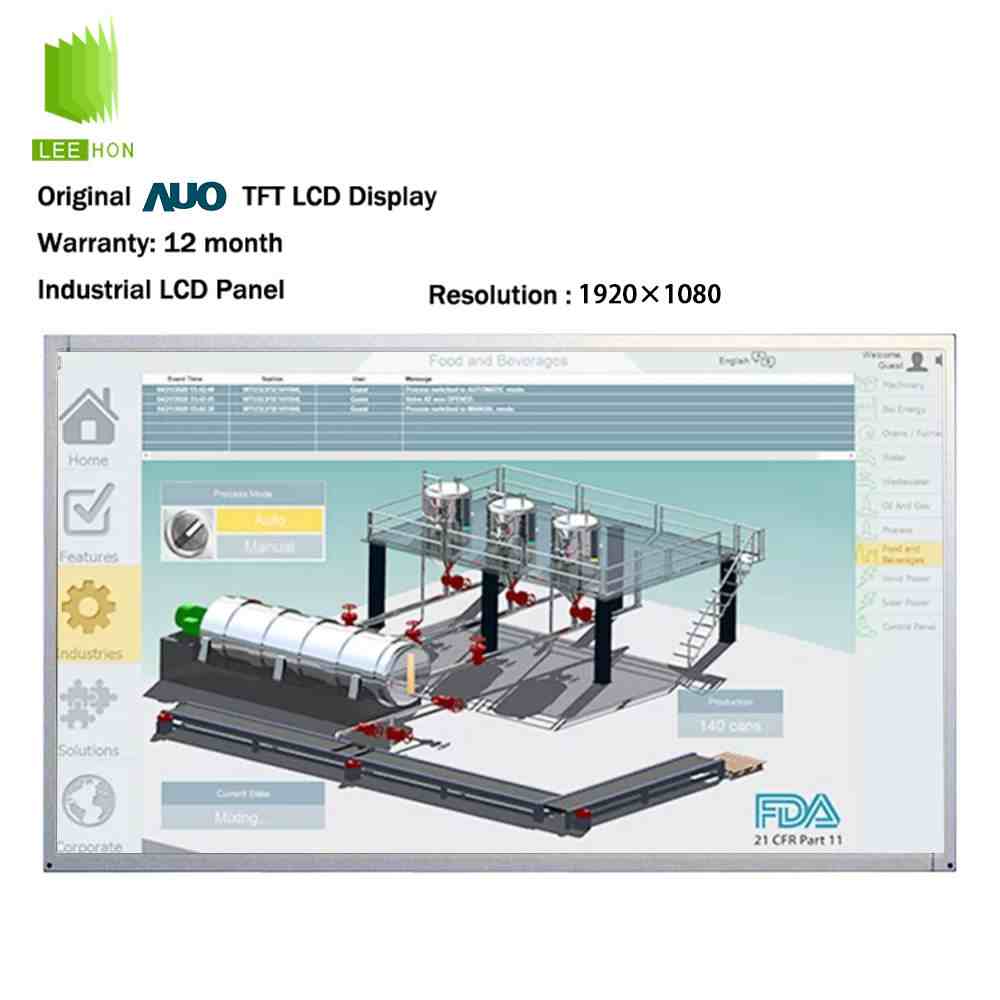

M215HTN01.1是友达AUO的一款21.5英寸电脑显示器LCD液晶屏，分辨率为1920×1080，属于FHD全高清规格，显示比例为16:9，常用于一体机电脑、电脑显示器、商用显示终端、维修替换屏和部分嵌入式显示项目。公开规格资料显示，该型号为21.5英寸a-Si TFT-LCD模组，采用TN常白显示模式，典型亮度250cd/㎡，典型对比度1000:1，接口为Dual Channel LVDS，屏体典型供电为5V。
这款屏的重点在于21.5寸FHD分辨率、LVDS 30Pin接口、5V供电、WLED背光不带驱动、非触摸显示模组和电脑一体机/显示器维修适配。它不是eDP屏，也不是高亮工业屏，替换时要重点确认原屏型号、LVDS线序、背光驱动、连接器位置、锁扣类型和整机结构是否匹配。
| 21.5寸友达液晶屏模组M215HTN01.1信息表 | ||
| 类别 | 项目 | 详情 |
| 应用详情 | 品牌 | 友达 |
| 型号名称 | M215HTN01.1 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 21.5寸 | |
| 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 备注信息 | TCO 7.0 Compliance | |
| 结构详情 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.08275×0.24825 mm | |
| 像素间距(W×H) | 0.24825×0.24825 mm [102PPI] | |

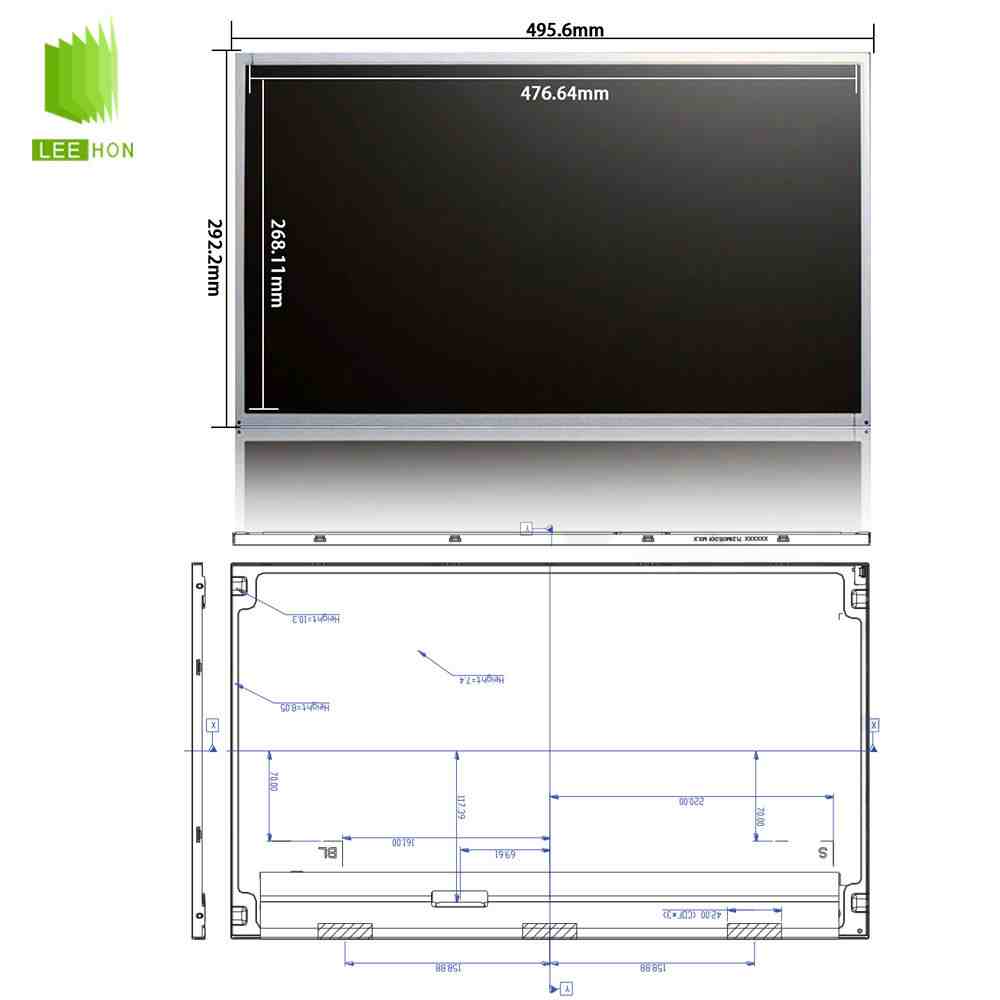

| 显示尺寸 | 476.64(W)×268.11(H) mm | |

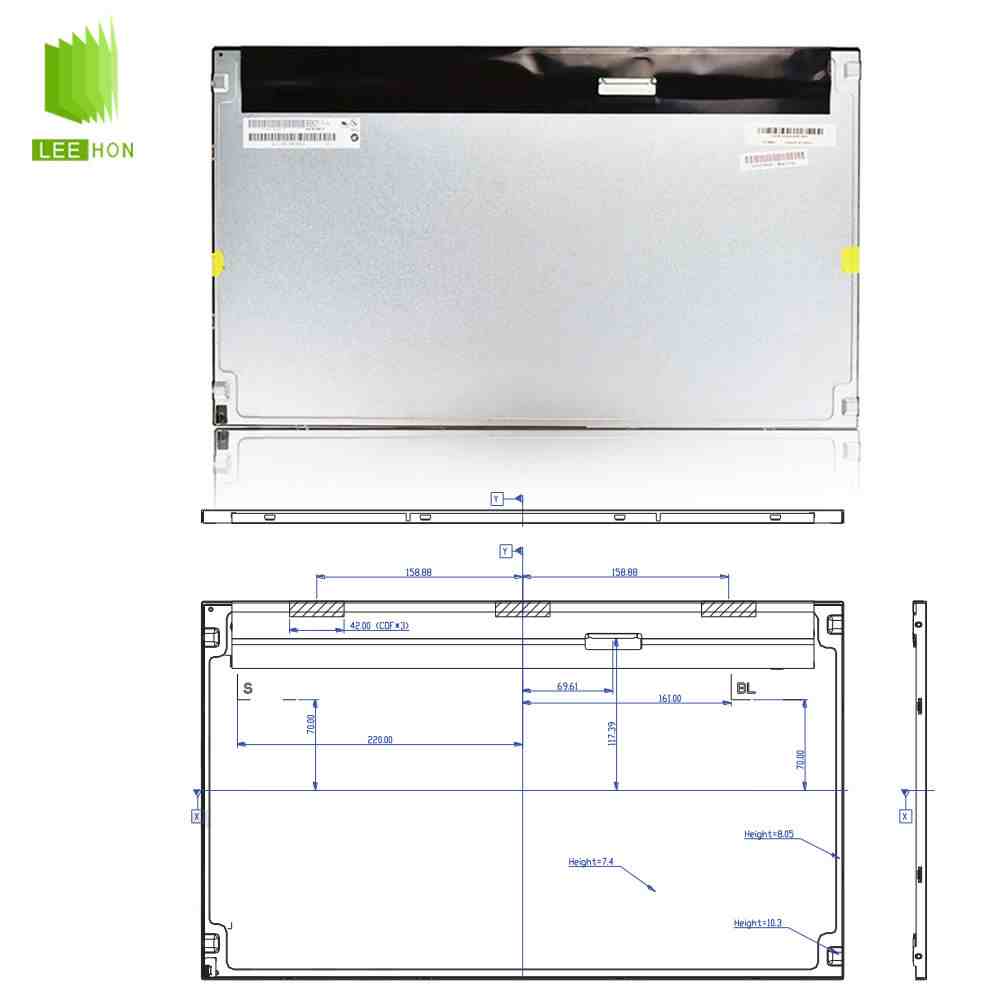

| 外观尺寸 | 495.6(W)×292.2(H) mm | |
| 可视尺寸 | 479.84(W)×271.31(H) mm | |
| 外观厚度 | 8.05/10.8 (Typ./Max.) mm | |
| 物理形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 16:09 | |
| 边框样式 | 有边框 | |
| 安装方式 | Side mounting holes (4-M3) on left, right bezel | |
| 重量 | 1.75Kgs (Typ.) | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 亮度(cd/m²) | 250 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 响应速度 | 3.8/1.2 (Typ.)(Tr/Td) ms | |
| 可视角度 | 85/85/80/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色度 | Wx:0.313; Wy:0.329 | |
| 颜色数量 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| NTSC比值 | 73% | |
| sRGB覆盖率 | 95% | |
| Adobe RGB覆盖率 | 74% | |
| DCI-P3覆盖率 | 76% | |
| Rec.2020覆盖率 | 55% | |
| 电子详情 | 刷新频率 | 75Hz |
| 翻转扫描 | No | |
| 功率总耗 | 14.45W (Typ.) | |
| 信号详情 | 输入电流 | 1.22/1.47A (Typ./Max.) |
| 输入电压 | 5.0V (Typ.) | |
| 功率消耗 | 6.1/7.35W (Typ./Max.) | |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 接口品牌 | 禾昌 | |
| 接口型号 | AL230F-A0G1D-P | |
| 接口脚距 | 1.0 mm | |
| 接口脚数 | 30 pins | |
| 接口数量 | 1 pcs | |
| 接口脚定义 | LVDS-30P2C8B-160A | |
| 发光详情 | 光源类型 | WLED |
| 光源数量 | 12S4P | |
| 光源位置 | 侧入式光源(右边) | |
| 光源形状 | 4串 | |
| 光源寿命 | 30K (Min.) 小时 | |
| 灯管输入电压 | 32.4/34.8/39.6V (Min./Typ./Max.) | |
| 灯管输入电流 | 60/63mA (Typ./Max.) | |
| 灯管功率消耗 | 8.35/9.5W (Typ.) | |
| 接口类型 | 端子 | |
| 接口品牌 | 恩得利 | |
| 接口型号 | 3707K-S06N-21R | |
| 接口脚距 | 1.0 mm | |
| 接口脚数 | 6 pins | |
| 接口数量 | 1 pcs | |
| 接口脚定义 | BLE-6PINS-CCAACC | |
| 光源驱动 | 无 | |
M215HTN01.1电脑显示器LCD液晶屏QA问答
Q1：M215HTN01.1适合哪些设备使用？
M215HTN01.1主要适合21.5英寸电脑显示器、一体机电脑、商用显示终端、维修替换屏和部分嵌入式显示设备。它的1920×1080分辨率适合办公界面、网页浏览、普通视频显示、软件操作界面和基础图像显示。公开维修屏资料中也将其用于部分Lenovo一体机型号的替换场景。
Q2：M215HTN01.1的核心参数有哪些？
M215HTN01.1常见参数包括21.5英寸、1920×1080分辨率、16:9显示比例、250cd/㎡典型亮度、1000:1典型对比度、85/85/80/80可视角、TN Normally White显示模式、16.7M色、Dual Channel LVDS接口、30Pin连接、5V典型输入电压、AG防眩3H表面，外形尺寸约495.6×292.2×10.3mm或10.8mm，不同资料口径略有差异。
Q3：M215HTN01.1是什么接口？能替换eDP屏吗？
M215HTN01.1采用Dual Channel LVDS接口，常见为30Pin连接，不是eDP屏，也不是HDMI裸屏。它不能直接替换eDP接口的21.5寸液晶屏。即使同样是21.5寸、1920×1080，只要接口类型、线序、供电或背光控制不同，就可能出现黑屏、花屏、有图无背光或无法正常点亮的问题。
Q4：M215HTN01.1背光驱动需要注意什么？
M215HTN01.1采用WLED背光，但规格资料中明确说明该模组不包含背光驱动板，背光驱动需要由整机系统或外部驱动板提供。替换时要确认原机背光接口、电压电流、背光驱动板、亮度调节方式和连接器类型是否匹配，否则容易出现背光不亮、亮度不足、闪烁或背光寿命下降等问题。
Q5：M215HTN01.1替换时最容易忽略什么？
M215HTN01.1替换时最容易忽略的是LVDS 30Pin线序、5V供电、背光驱动和连接器锁扣类型。部分一体机维修资料也提示要确认连接方式、背光连接和是否为非触摸屏版本。采购前建议提供原屏背面标签、屏线照片、背光线照片、主板接口照片、整机型号和屏幕安装结构，避免买到尺寸相同但接口、背光或结构不兼容的屏。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
