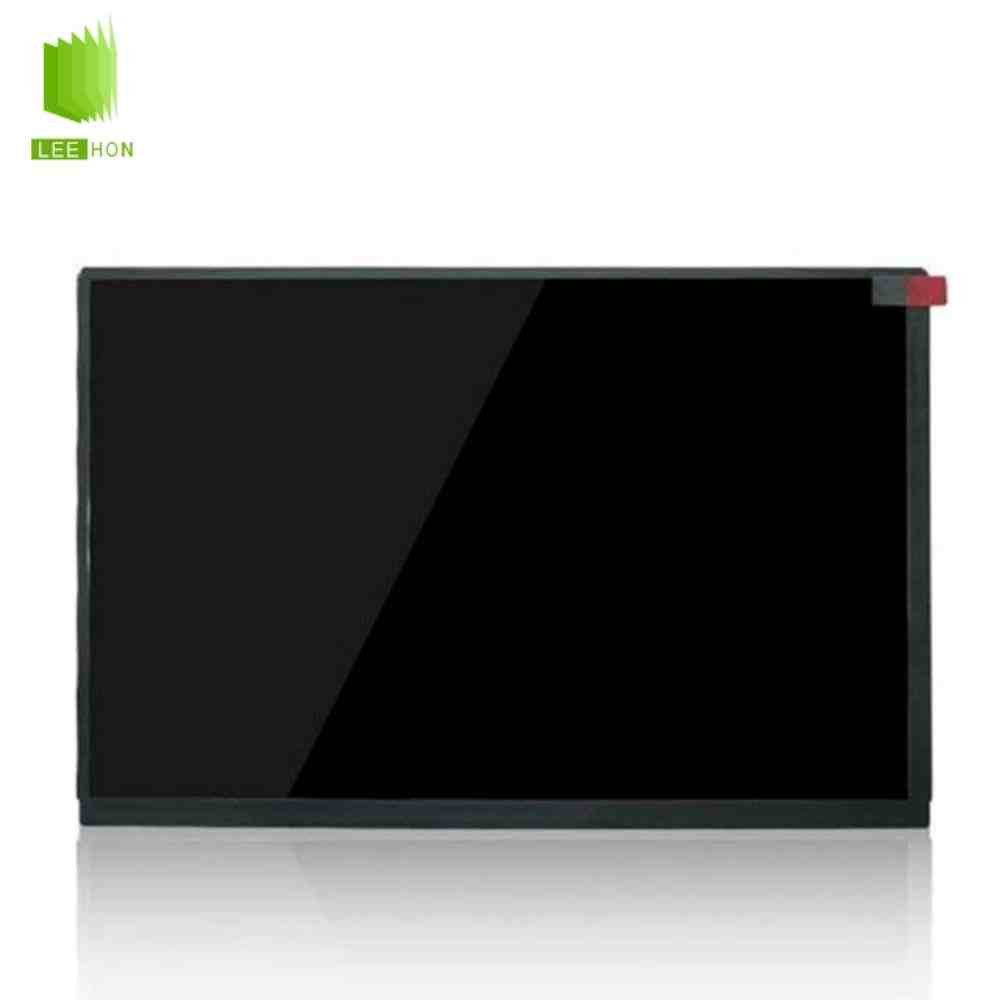

京东方BP101WX1-206液晶屏怎么样？
BP101WX1-206是京东方推出的一款10.1英寸平板电脑液晶屏，采用1280×800分辨率、16:10显示比例，典型亮度约330cd/㎡，支持16.7M色显示，并采用40Pin单通道LVDS接口。该型号具备较宽可视角度，主要面向平板电脑及便携式显示终端使用。
| 10.1寸LCD京东方液晶屏BP101WX1-206特征表 | ||
| 特征类别 | 参数名称 | 参数值 |
| 应用特征 | 品牌 | 京东方 |
| 型号名称 | BP101WX1-206 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| RoHS | - | |
| 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 抗振能力 | - | |
| 结构特征 | 屏幕尺寸 | 10.1寸 |
| 重量 | 150g (Max.) | |
| 表面防护 | - | |
| 表面处理 | 镜面 (Haze 0%)，Hard coating (3H)，抗反射处理 | |
| 分辨率 | 1280(RGB)×800, WXGA | |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0565×0.1695 mm | |
| 像素间距(W×H) | 0.1695×0.1695 mm [149PPI] | |
| 显示尺寸(W×H) | 216.96×135.6 mm | |
| 可视尺寸(W×H) | 220.46×139.25 mm | |
| 外观尺寸(W×H) | 228.6×149.2 mm | |
| 外观厚度 | 2.39/4.59 (Typ./Max.) mm | |
| 物理形状 | 平面矩形 | |
| 宽高比 | 16:10 (W:H) | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 安装方式 | Without | |
| 光学特征 | 亮度(cd/m²) | 330 (Typ.) |
| 光学模式 | ADS，常黑显示，透射式 | |
| 对比度 | 600:1 (Min.) (透射) | |
| 可视角度(左/右/上/下) | 80/80/80/80 (Typ.)(CR≥10) | |
| 最佳视向 | 全视角 | |
| 响应速度 | 25 (Typ.)(Tr+Td) ms | |
| 色温 | 6485K | |
| 颜色数量 | 16.7M (6-bit + Hi-FRC) | |
| 白场色度 | Wx:0.313; Wy:0.329 | |
| NTSC比值 | 51% | |
| sRGB覆盖率 | 71% | |
| Adobe RGB覆盖率 | 54% | |
| DCI-P3覆盖率 | 53% | |
| Rec.2020覆盖率 | 38% | |
| 低蓝光护眼 | - | |
| 白场变动 | 1.25 (Typ.)(5 points) | |
| 电子特征 | 功率总耗 | 3.4W (Typ.) |
| 刷新频率 | 60Hz | |
| 翻转扫描 | No | |
| 信号特征 | 电流输入 | 303mA (Typ.) |
| 电压输入 | 3.3V (Typ.) | |
| 功耗 | 1.0W (Typ.) | |
| 接口位置 | - | |
| 接口类型 | 端子 | |
| 信号类型 | LVDS (1 ch, 8-bit) | |
| 接口品牌 | I-PEX | |
| 接口型号 | 20455-040E-12 | |
| 接口数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 脚定义 | LVDS-40P1C8B-025A | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源(底部) | |
| 形状 | - | |
| 数量 | - | |
| 寿命(小时) | 15K (Min.) | |
| 是否可换 | - | |
| 电流输入 | 120.0mA (Typ.) | |
| 电压输入 | 16.8V (Typ.) | |
| 功耗 | 2.0/2.3W (Typ./Max.) | |
| 接口位置 | - | |
| 接口类型 | 包含在屏信号接口中 | |
| WLED驱动 | 含LED驱动 | |
| 驱动电流输入 | - | |
| 驱动电压输入 | 3.0/18.0V (Min./Max.) | |
| 驱动功耗 | 2.4W (Typ.) | |
| 调光模式 | - | |
| 调光区块 | - | |
| PWM占空比 | 10~100% | |
| PWM输入频率 | Min. 5KHz ~ ~ Max. 20KHz | |
BP101WX1-206相关问题
Q1：BP101WX1-206采用什么接口？
该型号采用40Pin单通道8-bit LVDS接口，屏逻辑供电典型值为3.3V。更换屏幕时需要同时核对接口位置和Pin定义，不能只看40Pin。
Q2：BP101WX1-206的显示效果怎么样？
BP101WX1-206分辨率为1280×800，典型亮度330cd/㎡，对比度约600:1，并采用宽视角显示方案，比较适合平板电脑的文字、图片和日常UI显示。
Q3：BP101WX1-206本身带触摸功能吗？
标准BP101WX1-206本身只是液晶显示屏，不包含触摸功能。 如果用于平板电脑维修，还需要单独确认原设备的电容触摸屏及触控排线是否完好。
Q4：其他10.1寸1280×800屏可以替换BP101WX1-206吗？
不能只根据尺寸和分辨率替换。还需要核对40Pin LVDS接口、接口位置、外形尺寸、厚度以及背光参数，尤其平板电脑内部空间较紧，对结构尺寸要求更高。
Q5：BP101WX1-206适合宽温工业设备使用吗？
不属于典型宽温工业屏。该型号工作温度为0～50℃，存储温度为-20～60℃，更偏向平板电脑和普通消费类设备。如果用于低温或高温工业环境，建议选择专门的宽温液晶屏。
