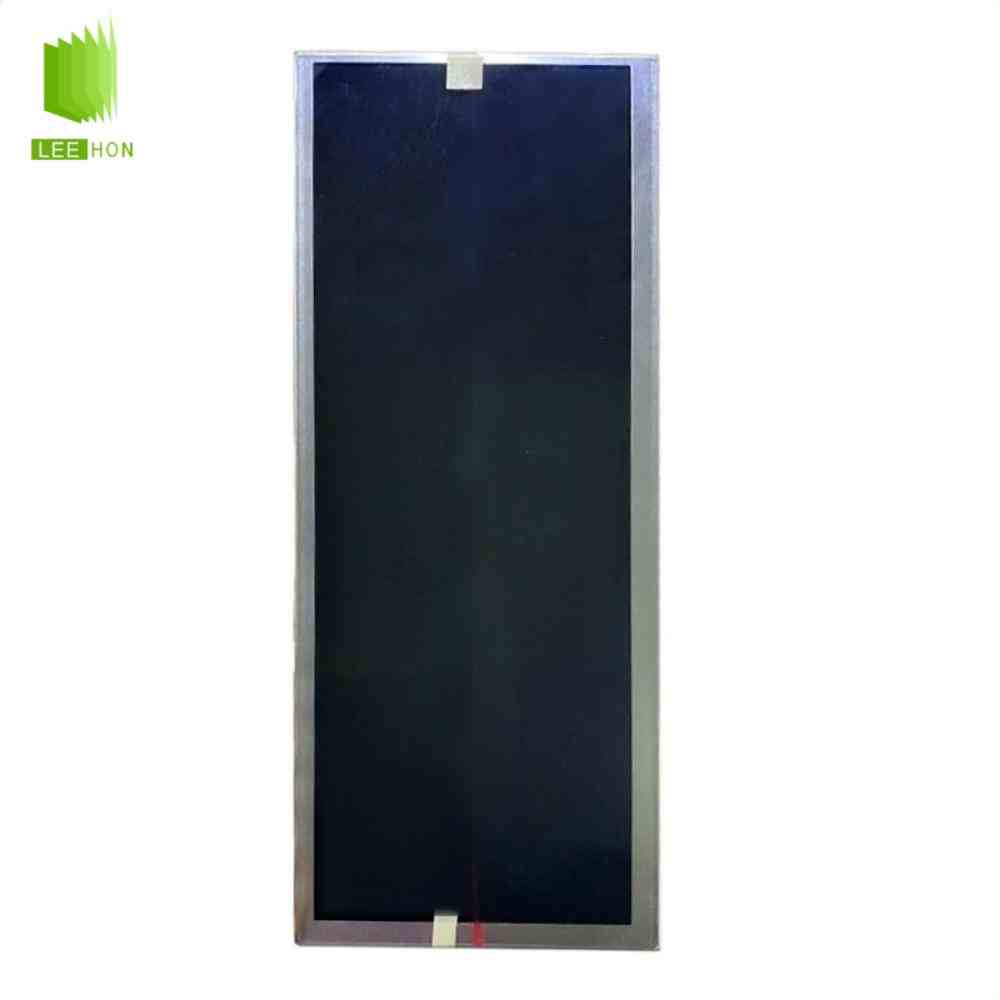

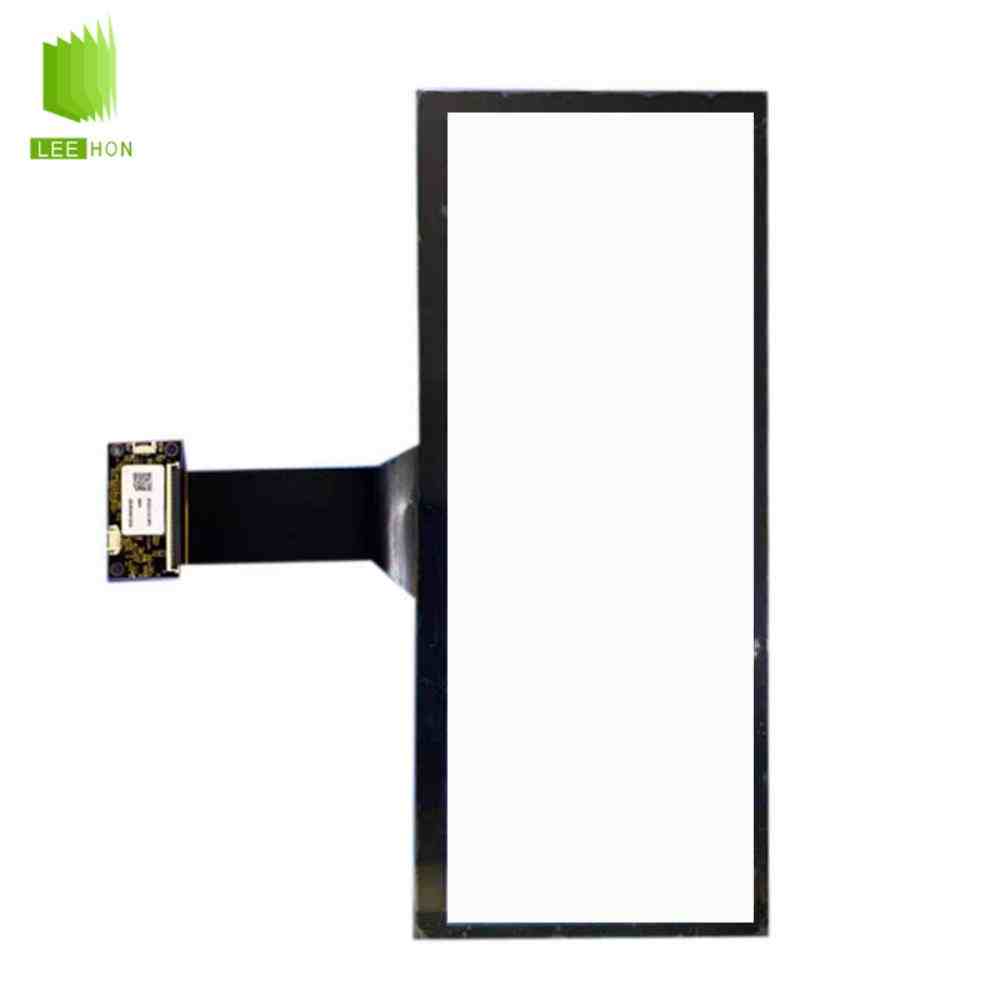

AV123Z7M-N11是京东方推出的一款12.3英寸超宽液晶屏，采用1920×720分辨率、8:3显示比例、双路LVDS接口和WLED背光。该屏典型亮度为800cd/㎡，工作温度为-30℃至85℃，主要适用于车载仪表、中控显示和超宽工业终端。标准模组不带触摸，也未集成LED背光驱动。
| 12.3寸LCD京东方液晶屏模组AV123Z7M-N11信息表 | ||
| 类别 | 参数 | 值 |
| 基本信息 | 品牌 | 京东方 |
| 型号名称 | AV123Z7M-N11 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 12.3吋 | |
| 最大额定值 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -40 ~ 90 °C | |
| 抗振能力 | - | |
| 备注信息 | 备注 | RGB 2 domain stripe |
| 结构详情 | 分辨率 | 1920(RGB)×720 |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0507×0.1521 mm | |
| 像素间距(W×H) | 0.1521×0.1521 mm [167PPI] | |
| 显示尺寸 | 292.032(W)×109.512(H) mm | |
| 外观尺寸 | 307.9(W)×130.27(H) mm | |
| 可视尺寸 | 295.03(W)×112.51(H) mm | |
| 外观厚度 | 7.6 (Typ.) mm | |
| 物理形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 8:03 | |
| 安装方式 | Rear mounting poles (5 pcs) | |
| 重量 | 520±50g | |
| 表面处理 | - | |
| 光学详情 | 亮度(cd/m²) | 800 (Typ.) |
| 对比度 | 1000 : 1 (Typ.) (透射) | |
| 最佳视向 | 全视角 | |
| 响应速度 | 30 (Typ.)(Tr+Td) ms | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) | |
| 光学模式 | ADS，常黑显示，透射式 | |
| 色度 | Wx:0.310; Wy:0.330 | |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 6638K | |
| 白场变动 | 1.33 (Max.)(9 points) | |
| NTSC比值 | 71% | |
| sRGB覆盖率 | 90% | |
| Adobe RGB覆盖 | 70% | |
| DCI-P3覆盖率 | 73% | |
| Rec.2020覆盖率 | 53% | |
| 阳光下可视性 | 是 | |
| 透射率 | - | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 10W (Typ.) | |
| 信号详情 | 输入电流 | - |
| 输入电压 | 3.3/6.27/-12/18V (Typ.)(VCC/AVDD/VGH/VGL) | |
| 功耗 | 1.1W (Typ.) | |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 接口品牌 | 航空电子 | |
| 接口型号 | FI-RE41S-HF | |
| 接口数量 | 1 pcs | |
| 接口脚间距 | 0.5 mm | |
| 接口脚数 | 41 pins | |
| 发光详情 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 数量 | 9S4P | |
| 光源形状 | 4串 | |
| 寿命 | 50K (Min.) 小时 | |
| 输入电流 | 80mA (Typ.) | |
| 输入电压 | 27.9V (Typ.) | |
| 功耗 | 8.9±1.1W | |
| 接口类型 | 端子 | |
| 接口品牌 | 广濑电机 | |
| 接口型号 | FH52-10S-0.5SH | |
| 接口数量 | 1 pcs | |
| 接口脚间距 | 0.5 mm | |
| 接口脚数 | 10 pins | |
| 背光驱动 | 无 | |
AV123Z7M-N11常见QA
Q1：AV123Z7M-N11为什么是1920×720分辨率？
该屏采用12.3英寸超宽结构，1920×720分辨率适合横向显示仪表信息、导航、车辆状态和控制菜单。它与常见1920×1080液晶屏的比例不同，替换时需要确认主板是否支持对应时序和界面比例。

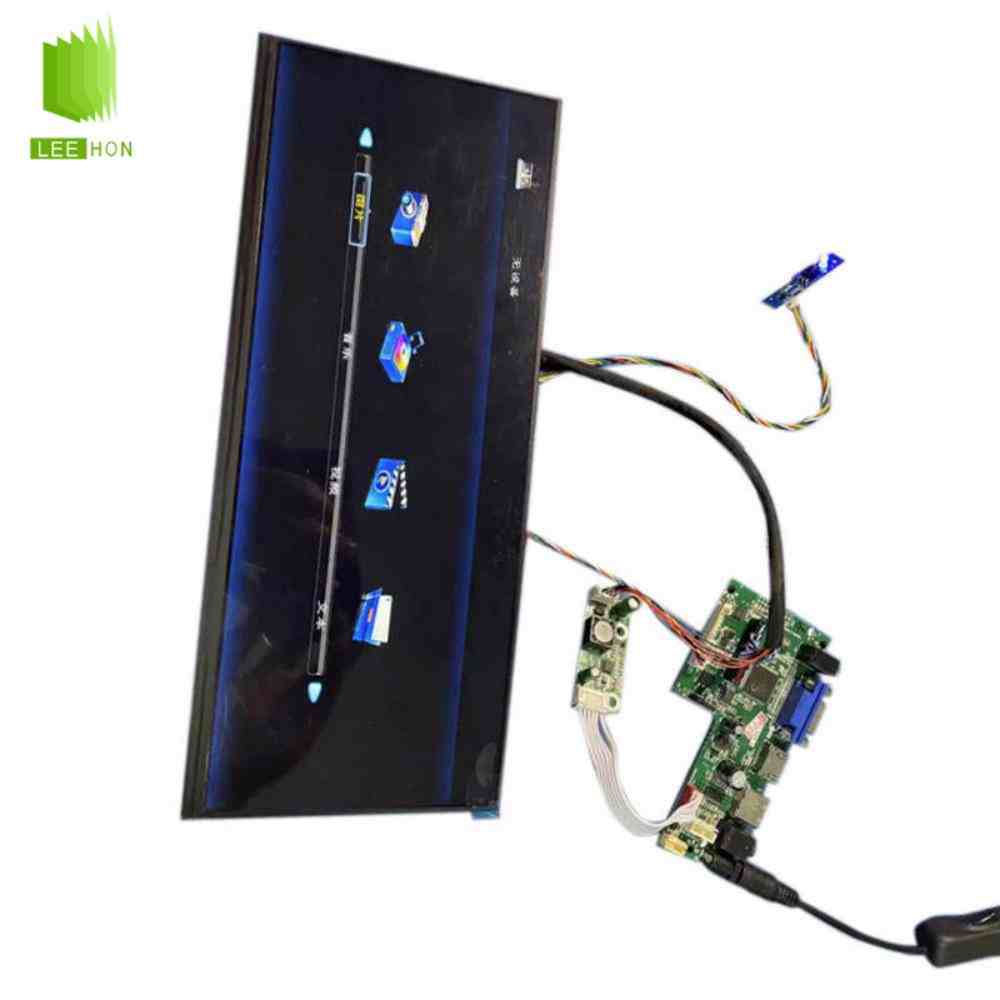

Q2：AV123Z7M-N11可以连接普通LVDS驱动板吗？
不能只看LVDS接口。该型号采用41Pin双路LVDS信号和3.3V液晶供电，驱动板必须支持1920×720分辨率，并与接口线序、复位及温度检测引脚匹配。
Q3：AV123Z7M-N11的背光可以直接接24V电源吗？
不建议直接连接普通24V电源。该屏没有集成LED恒流驱动，背光典型工作条件约为27.9V、320mA，需要配置与灯串反馈接口匹配的恒流驱动方案，否则可能出现背光不亮、闪烁或亮度异常。
Q4：AV123Z7M-N11适合车载和强光环境吗？
该屏典型亮度为800cd/㎡，工作温度为-30℃至85℃，公开规格将车载列为主要应用方向，适合车载仪表及光线较强的显示环境。但是否满足具体整车项目的车规认证和可靠性标准，还需根据项目要求单独确认。
