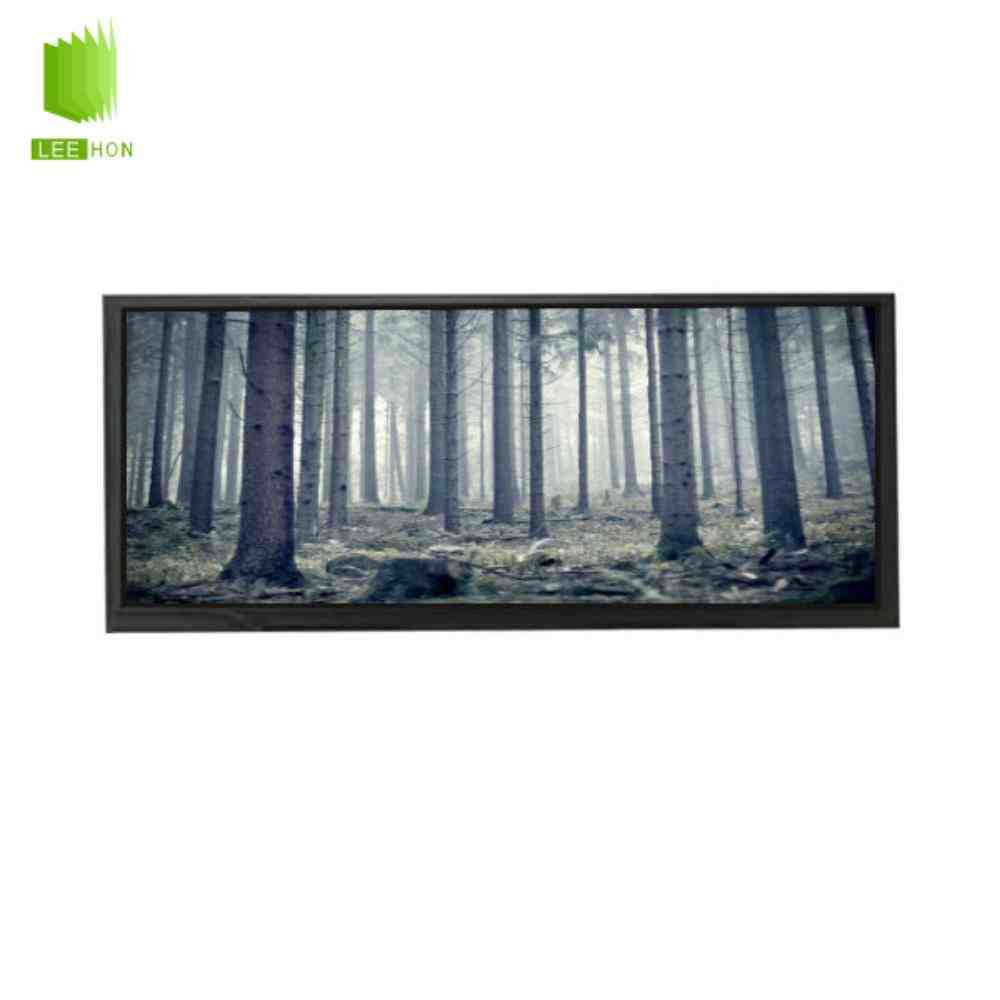

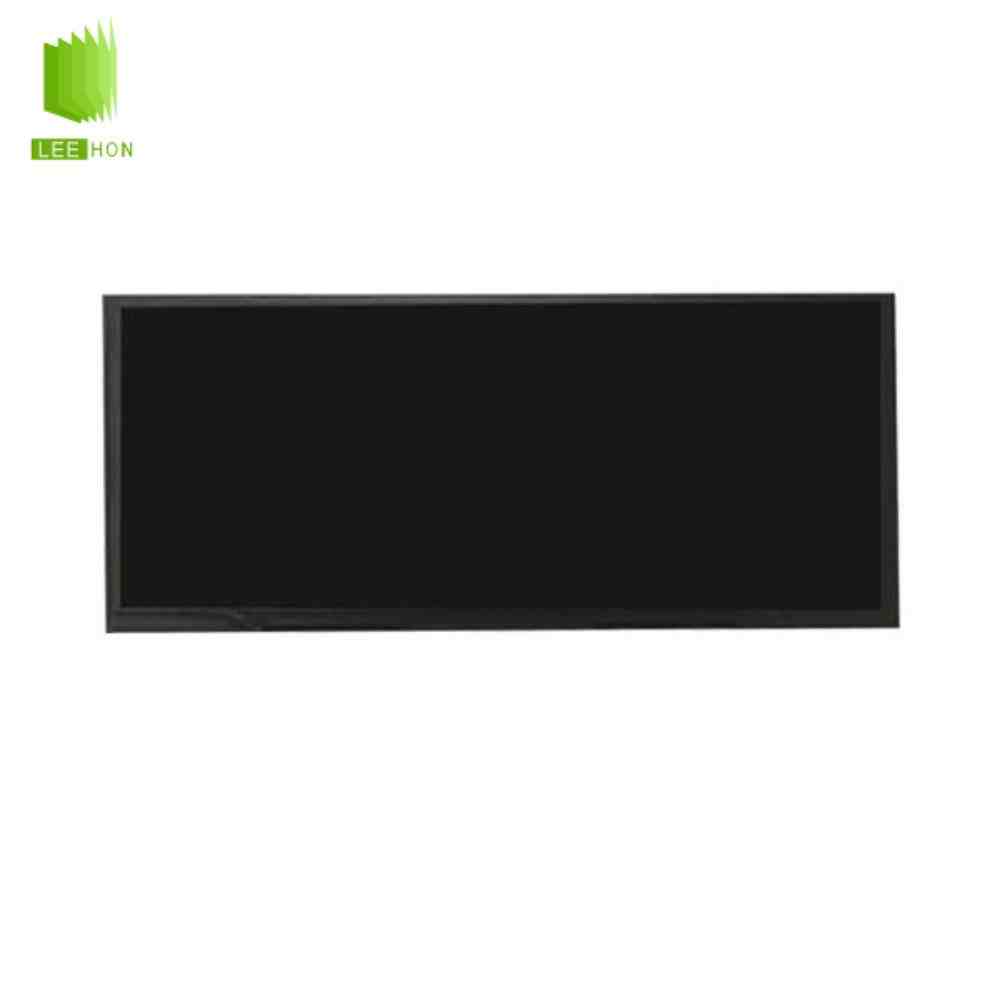

AV103Z7M-N13-3850是京东方（BOE）推出的一款10.3英寸车载液晶屏，采用1920×720超宽分辨率、双通道LVDS接口和WLED背光。该屏典型亮度约850cd/㎡、对比度约1000:1，工作温度为-30℃至85℃，适合车载仪表、中控显示、工程车辆及超宽工业终端。
| 10.3寸LCD京东方液晶屏模组AV103Z7M-N13-3850信息表 | ||
| 类别 | 项目 | 详细信息 |
| 应用详情 | 品牌 | 京东方 |
| 型号名称 | AV103Z7M-N13-3850 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | COG-CHSDT002-01 | |
| 屏幕尺寸 | 10.3寸 | |
| 工作温度 | -30 ~ 85 °C | |
| 存储温度 | -40 ~ 85 °C | |
| 抗振能力 | - | |
| 结构详情 | 分辨率 | 1920(RGB)×720 |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0423×0.1269 mm | |
| 像素间距(W×H) | 0.1269×0.1269 mm [200PPI] | |
| 显示尺寸 | 243.648(W)×91.368(H) mm | |
| 外观尺寸 | 256.748(W)×107.128(H) mm | |
| 可视尺寸 | - | |
| 外观厚度 | 7.12/10.5 (Typ./Max.) mm | |
| 物理形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 8:03 | |
| 安装方式 | Without | |
| 光学详情 | 亮度(cd/m²) | 850 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 最佳视向 | 全视角 | |
| 响应速度 | 25 (Typ.)(Tr+Td) ms | |
| 可视角度 | 85/85/85/85 (Min.)(CR≥10) | |
| 光学模式 | HADS，常黑显示，透射式 | |
| 色度 | Wx:0.310; Wy:0.330 | |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 6638K | |
| 白场变动 | 1.33 (Max.)(9 points) | |
| NTSC比值 | 74% | |
| sRGB覆盖率 | 97% | |
| AdobeRGB覆盖率 | 75% | |
| DCI-P3覆盖率 | 77% | |
| Rec.2020覆盖率 | 55% | |
| 低蓝光护眼 | - | |
| 阳光下可视性 | 是 | |
| 透射率 | - | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 信号详情 | 输入电流 | 480±95mA |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | - | |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口类型 | 端子 | |
| 接口品牌 | 广濑电机 | |
| 接口型号 | FH28-50S-0.5SH(05) | |
| 接口脚距 | 0.5 mm | |
| 接口脚数 | 50 pins | |
| 接口数量 | 1 pcs | |
| 发光详情 | 光源类型 | WLED |
| 光源数量 | 9S3P | |
| 光源位置 | 侧入式光源 | |
| 可换性 | - | |
| 光源形状 | 3串 | |
| 光源寿命 | 10K (Min.) 小时 | |
| 输入电压 | 27±3.6V | |
| 输入电流 | 80mA (Typ.) | |
| 接口类型 | FPC | |
| 接口脚距 | 0.5 mm | |
| 接口脚数 | 10 pins | |
| 接口数量 | 1 pcs | |
AV103Z7M-N13-3850常见FQA
Q1：AV103Z7M-N13-3850为什么适合车载显示？
该屏采用10.3英寸超宽结构和1920×720分辨率，适合横向显示仪表信息、车辆状态、导航及控制菜单。同时具备850cd/㎡高亮和-30℃至85℃工作温度，更适合车内光线和温度变化较大的环境。
Q2：AV103Z7M-N13-3850可以使用普通LVDS驱动板吗？
不能只看LVDS接口。该型号采用50Pin、双通道8bit LVDS接口，液晶逻辑供电典型值为3.3V，驱动板必须支持1920×720分辨率并匹配具体Pin定义和时序。
Q3：AV103Z7M-N13-3850需要单独配置LED背光驱动吗？
需要。该屏采用9串3并WLED背光，但模组本身不带LED背光驱动器，因此装机时需要配置与灯串电压、电流相匹配的恒流驱动方案。
Q4：AV103Z7M-N13-3850可以替换其他10.3英寸车载屏吗？
不能只根据10.3英寸尺寸判断。该屏外形尺寸约256.748×107.068×10.5mm，还需要核对1920×720分辨率、50Pin双通道LVDS接口、3.3V供电、背光驱动以及安装结构。即使尺寸接近，接口或背光方式不同也不能直接通用。
