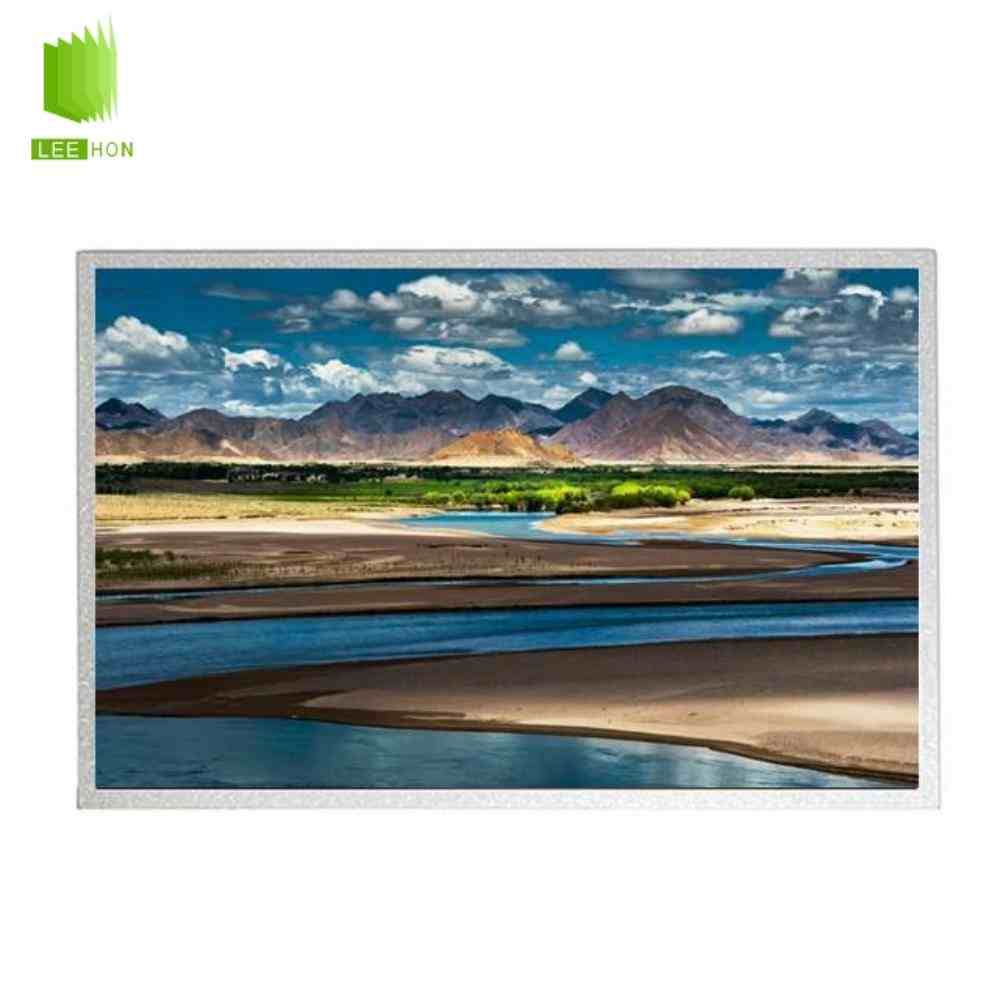

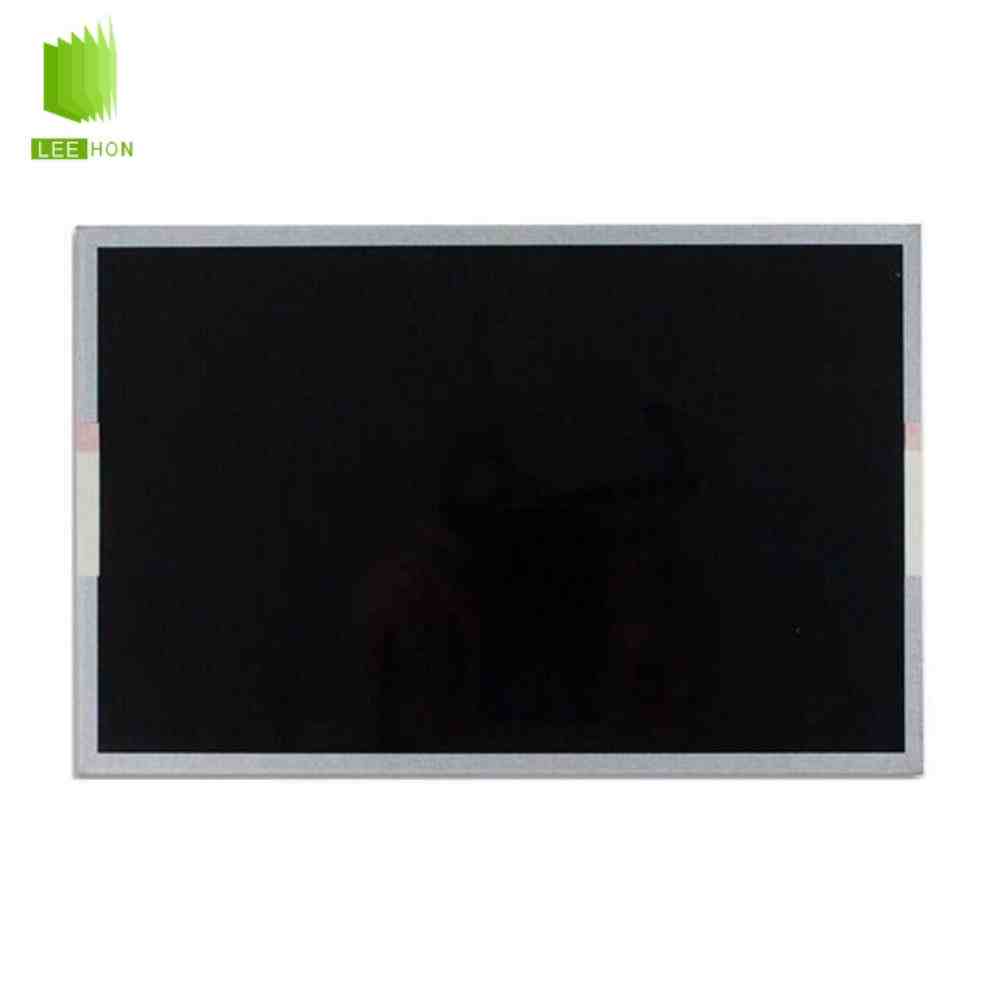

GV122WXM-N80是京东方推出的一款12.2英寸工业液晶屏，采用1280×800分辨率、16:10显示比例、单通道LVDS接口和WLED背光。该屏典型亮度为450cd/㎡，工作温度为-20℃至70℃，适合工业控制、检测仪器、车载终端及嵌入式显示设备。
| 12.2寸京东方液晶屏模组GV122WXM-N80信息表 | ||
| 类别 | 参数项 | 参数值 |
| 应用详情 | 制造商 | 京东方 |
| 型号 | GV122WXM-N80 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 12.2" | |
| 存储温度 | -30 ~ 80 °C | |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 结构详情 | 解析度 | 1280(RGB)×800, WXGA |
| 点间距(mm) | 0.0684×0.2052 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.2052×0.2052 (H×V) [123PPI] | |
| 显示区域(mm) | 262.656(H) × 164.16(V) | |
| 开口区域(mm) | 264.66(H) × 166.66(V) | |
| 外观尺寸(mm) | 278(H) × 184(V) | |
| 外观厚度(mm) | 6.76/9.91 (Typ./Max.) | |
| 物理形状 | 平面矩形 | |
| 宽高比 | 16:10 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | Side mounting holes (4-M2) on left, right bezel | |
| 重量 | 564g (Typ.) | |
| 表面处理 | - | |
| 光学详情 | 显示亮度 | 450 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 显示模式 | ADS，常黑显示，透射式 | |
| 推荐视向 | 全视角 | |
| 响应时间 | 30 (Typ.)(Tr+Td), 45 (Typ.)(G to G) ms | |
| 白色坐标 | Wx:0.300; Wy:0.333 | |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 7162K | |
| 亮度均匀性 | 1.33/1.43 (Typ./Max.)(13 points) | |
| NTSC比值 | 52% | |
| sRGB覆盖率 | 70% | |
| AdobeRGB覆盖率 | 54% | |
| DCI-P3覆盖率 | 54% | |
| Rec.2020覆盖率 | 39% | |
| 低蓝光护眼 | - | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 5.9/6.6W (Typ./Max.) | |
| 信号详情 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 350/450mA (Typ./Max.) | |
| 功率消耗 | 0.8/1.0W (Typ./Max.) | |
| 信号类型 | LVDS (1 ch, 8-bit) | |
| 逻辑电压 | - | |
| 接口位置 | - | |
| 接口类型 | 端子 | |
| 接口品牌 | 宇宙 | |
| 接口型号 | IS100-L30B-C23 | |
| 接口脚距 | 1.0 mm | |
| 接口脚数 | 30 pins | |
| 接口数量 | 1 pcs | |
| 接口脚定义 | - | |
| 光源详情 | 光源类型 | WLED |
| 光源数量 | - | |
| 光源寿命 | - | |
| 是否可换 | - | |
| 形状 | - | |
| 光源位置 | 侧入式光源 | |
| 接口位置 | - | |
| 接口类型 | 包含在屏信号接口中 | |
| 含LED驱动 | 是 | |
| 电压供应 | 12.0V (Typ.) | |
| 电流供应 | - | |
GV122WXM-N80常见问题
Q1：GV122WXM-N80为什么采用12.2英寸尺寸？
该屏的显示区域为262.656×164.16mm，配合1280×800分辨率，可以在较宽的画面中显示设备参数、曲线和控制菜单，适合安装空间有限但显示内容较多的工业终端。
Q2：GV122WXM-N80可以连接普通30Pin LVDS驱动板吗？
不能只根据30Pin接口判断。该屏采用单通道LVDS信号，液晶逻辑部分需要3.3V供电，背光部分需要12V供电，并带有背光使能和PWM调光引脚，配板时必须核对完整Pin定义。
Q3：GV122WXM-N80适合户外强光环境吗？
该屏典型亮度为450cd/㎡，适合明亮车间、车内或带遮光结构的半户外设备，但不属于阳光直射型高亮屏。用于户外终端时，还要考虑防反射盖板、遮阳和散热设计。
Q4：GV122WXM-N80可以替换其他12.1英寸或12.2英寸液晶屏吗？
不能只按尺寸替换。选型时需要核对278×184mm外形尺寸、1280×800分辨率、30Pin LVDS线序、3.3V逻辑供电和12V背光控制方式。尺寸接近但分辨率、接口或供电不同的型号不能直接通用。
