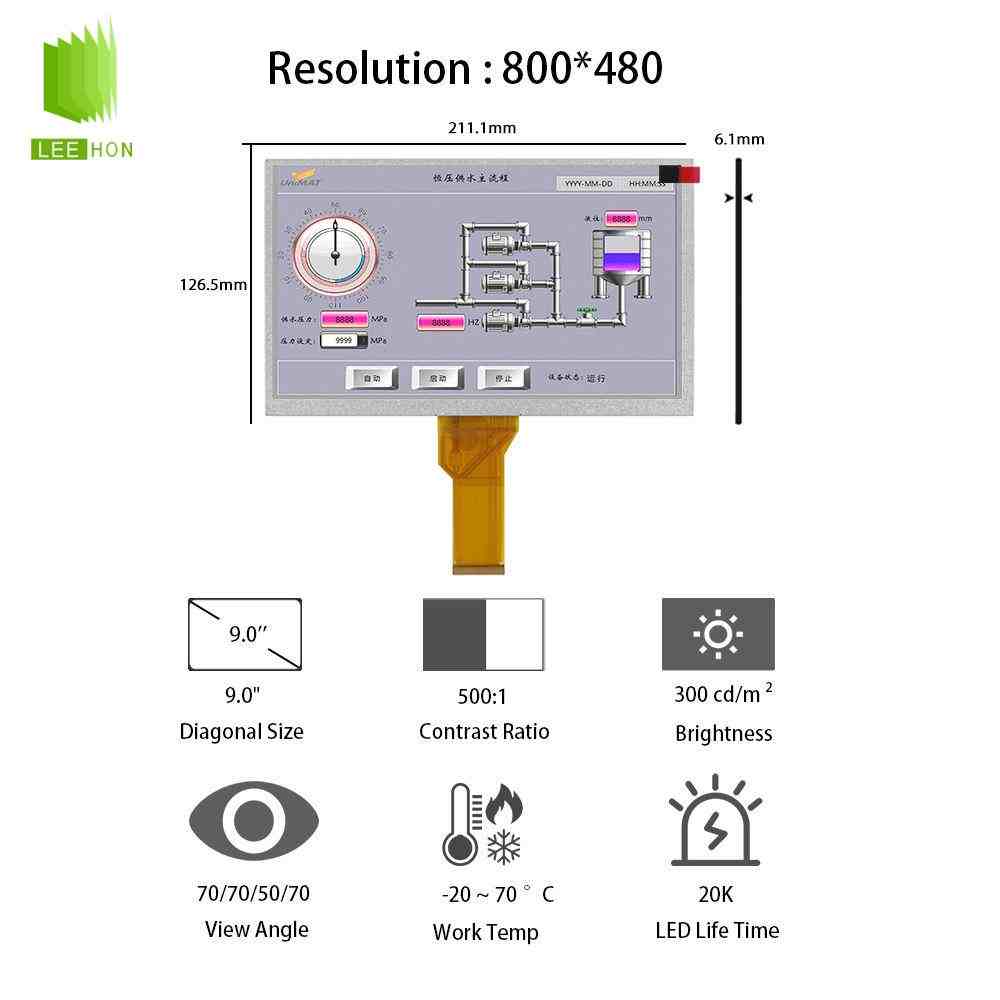

AT090TN12 V.3是群创光电推出的一款9.0英寸TFT液晶屏，采用800×480分辨率、宽屏显示比例、50Pin数字TTL接口和WLED背光，典型亮度为300cd/㎡。该屏工作温度为-20℃至70℃，适合车载显示、设备操作终端、监控设备及旧款嵌入式显示系统。
| 9寸LCD奇美液晶屏模组AT090TN12 V.3特征表 | ||
| 类别 | 参数项 | 参数值 |
| 应用特征 | 制造商 | 奇美 |
| 型号 | AT090TN12 V.3 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 结构特征 | 对角尺寸 | 9.0英寸 |
| 重量 | 253g (Typ.) | |
| 表面处理 | 雾面 | |
| 像素数量 | 800(RGB)×480, WVGA | |
| 像素排列 | RGB垂直条状 | |

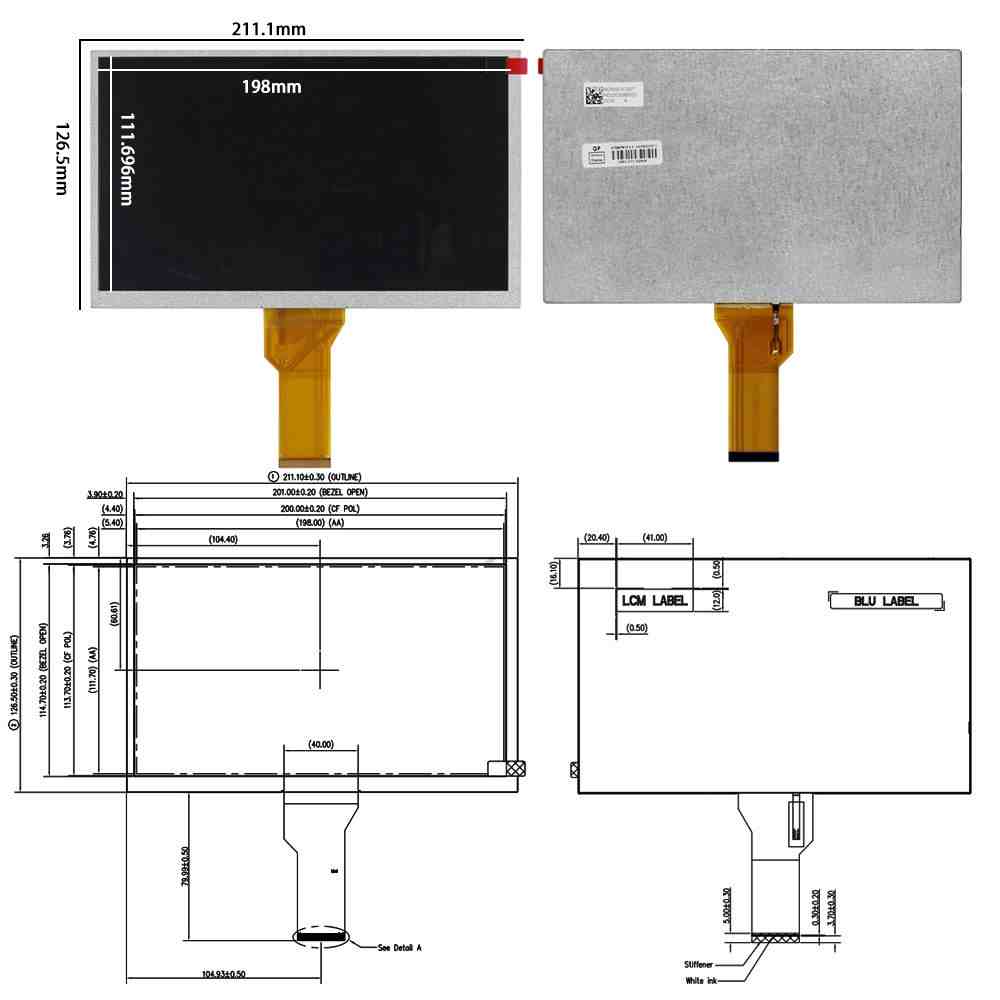

| 显示区域(H×V) | 198×111.696 mm | |
| 外观尺寸(H×V) | 211.1×126.5 mm | |
| 外观厚度 | 5.9±0.3 mm | |
| 光学特征 | 显示亮度 | 300 cd/m² (Typ.) |
| 显示模式 | TN，常白显示，透射式 | |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 (左/右/上/下) | 70/70/50/70 (Typ.)(CR≥10) | |
| 响应时间 | 10/15 (Typ.)(Tr/Td) ms | |
| 支持颜色 | 262K/16.2M (6-bit / 6-bit + Dithering) | |
| 电子特征 | 帧频率 | 55Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 功率总耗 | 2.35W (Typ.) | |
| 驱动IC | 已邦定 EK79713BCGB, EK73202ACGB | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命(小时) | 20K (Min.) | |
| 输入电压 | 9.9±0.6V | |
| 输入电流 | 220±22mA | |
| 信号特征 | 输入电压 | 3.3/10.8/17.0/-5.0V (Typ.)(DVDD/AVDD/VGH/VGL) |
| 输入电流 | 15/22/0.3/-0.3mA (Typ.)(IDVDD/IAVDD/IGH/IGL) | |
| 功率消耗 | 300mW (Typ.) | |
| 信号类型 | TTL (1 ch, 6/8-bit) | |
| 物理类型 | FPC | |
| 脚数 | 50 pins | |
AT090TN12 V.3常见问题
Q1：AT090TN12 V.3是LVDS接口吗？
不是。AT090TN12 V.3采用50Pin数字RGB接口，可支持18位或24位RGB数据输入。普通LVDS驱动板不能直接连接，需要使用支持TTL/RGB输出的驱动方案。
Q2：AT090TN12 V.3配驱动板为什么需要特别注意？
该屏除了3.3V数字电源，还涉及AVDD、VGH、VGL和VCOM等驱动电压，背光也需要单独配置恒流驱动。配板时应确认驱动板是否专门支持该型号，不能只根据800×480分辨率选择通用板。
Q3：AT090TN12 V.3适合户外设备吗？
该屏典型亮度为300cd/㎡，更适合室内、车内或带遮光结构的设备。在阳光直射环境下，可能出现画面反光或可读性不足的问题，户外设备应优先考虑更高亮度的液晶屏。
Q4：AT090TN12 V.3可以替换其他AT090TN12版本吗？
不能仅凭基础型号判断。不同版本可能在模组厚度、FPC线序、驱动电压和背光参数上存在差异。替换AT090TN12 V.1、V.2或其他尾缀型号前，应对照规格书并进行样品点亮测试。
