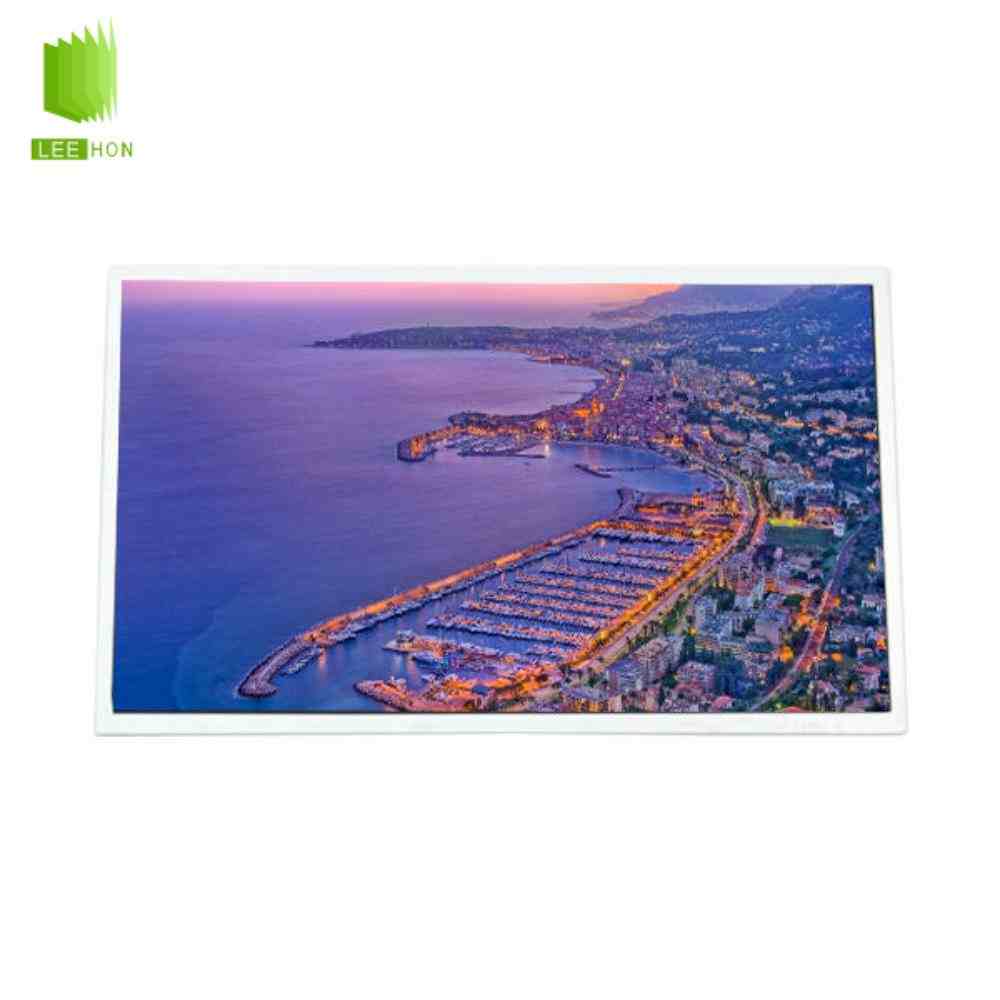

G156HCE-LN1是群创推出的一款15.6英寸工业液晶屏，采用1920×1080全高清分辨率、16:9显示比例、40Pin双通道LVDS接口和WLED背光，无触摸功能，立煌科技可配触摸屏。该屏典型亮度为350cd/㎡，具备全视角、防眩光及-20℃至70℃工作温度，适合工业显示器、工厂设备、检测终端及室内控制系统。
| 15.6寸群创液晶屏模组G156HCE-LN1特征表 | ||
| 类别 | 参数 | 值 |
| 应用特征 | 制造商 | 群创 |
| 型号 | G156HCE-LN1 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 应用环境 | RoHS | - |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 70 °C | |
| 结构特征 | 对角尺寸 | 15.6英寸 |
| 重量 | 1.06/1.10Kgs (Typ./Max.) | |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 像素数量 | 1920(RGB)×1080, FHD | |
| 光学特征 | 显示亮度 | 350 cd/m² (Typ.) |
| 显示模式 | AAS，常黑显示，透射式 | |
| 对比度 | 800:1 (Typ.) (透射) | |
| 推荐视向 | 全视角 | |
| 电子特征 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 11W (Typ.) | |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命(小时) | 50K (Min.) | |
| 信号特征 | 信号类型 | LVDS (2 ch, 8-bit) |
| 物理类型 | 端子 | |
| 接口位置 | - | |
G156HCE-LN1常见FQA
Q1：G156HCE-LN1是笔记本常用的eDP接口吗？
不是。该#群创液晶屏#型号采用40Pin双通道LVDS接口，液晶逻辑部分使用5V供电。虽然同为15.6英寸全高清屏，但普通30Pin或40Pin eDP笔记本屏线不能直接连接。
Q2：G156HCE-LN1适合高低温工业设备吗？
该屏工作温度为-20℃至70℃，存储温度为-30℃至70℃，可用于温差较大的室内工业设备。装机时需要控制屏幕表面温度，并注意散热、防潮和冷凝问题。
Q3：G156HCE-LN1需要另外配置LED恒流板吗？
通常不需要。该屏的LED背光驱动已经集成在模组PCBA上，背光端需要提供12V电源，并连接LED_EN使能和PWM调光信号。背光典型功耗约为7.8W。
Q4：G156HCE-LN1可以替换其他15.6英寸全高清屏吗？
不能只根据尺寸和分辨率判断。替换时应核对约363.8×215.9×9.3mm外形尺寸、40Pin双通道LVDS线序、5V液晶供电及12V背光控制方式。采用eDP接口或不同供电定义的15.6英寸屏通常不能直接通用。
