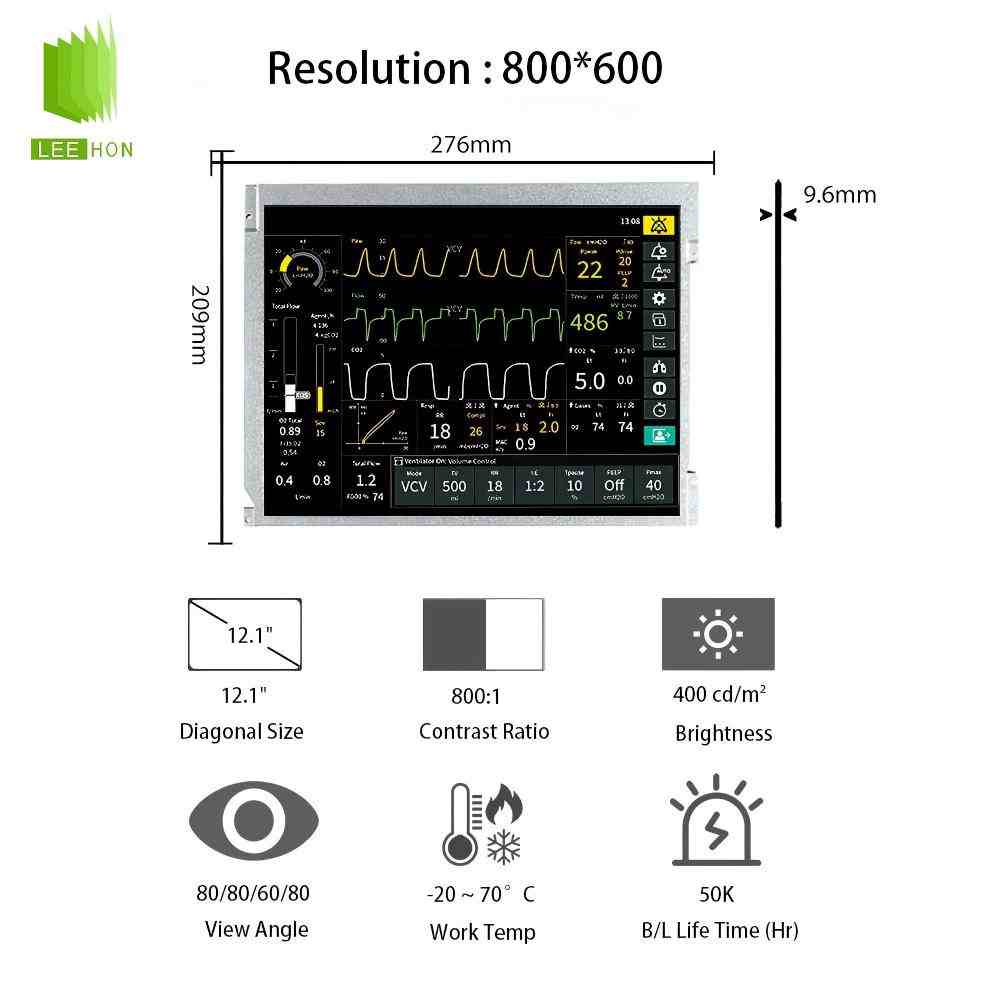

M121GNS3 R0是龙腾光电IVO的一款12.1英寸工业液晶屏，分辨率为800×600，属于SVGA规格，显示比例为4:3，适合工业HMI、PLC控制面板、检测仪器、医疗辅助设备、工业电脑、机柜显示终端和传统12.1寸工控设备替换项目。公开资料显示，该型号常见参数包括400cd/㎡典型亮度、800:1典型对比度、TN常白显示模式、LVDS接口、WLED背光并带LED Driver。
这款屏的重点在于12.1寸4:3比例、800×600分辨率、400cd/㎡亮度、LVDS 20Pin接口和较适合工业设备的结构尺寸。它更适合传统工控界面和设备操作屏，不属于高清显示屏，也不建议直接作为阳光直射户外高亮屏使用。
| IVO 12.1寸龙腾液晶屏模组M121GNS3 R0信息表 | ||
| 类别 | 项目 | 参数 |
| 应用特征 | 品牌 | 龙腾液晶屏 |
| 型号名称 | M121GNS3 R0 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 最大额定 | RoHS | - |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 85 °C | |
| 抗振能力 | - | |
| 适用于 | - | 工业显示屏 |
| 结构特征 | 屏幕尺寸 | 12.1屏 |
| 重量 | 665g (Max.) | |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 分辨率 | 800(RGB)×600, SVGA | |
| 像素配置 | RGB垂直条状 | - |
| 点间距(W×H) | 0.1025×0.3075 mm | - |
| 像素间距(W×H) | 0.3075×0.3075 mm [82PPI] | - |

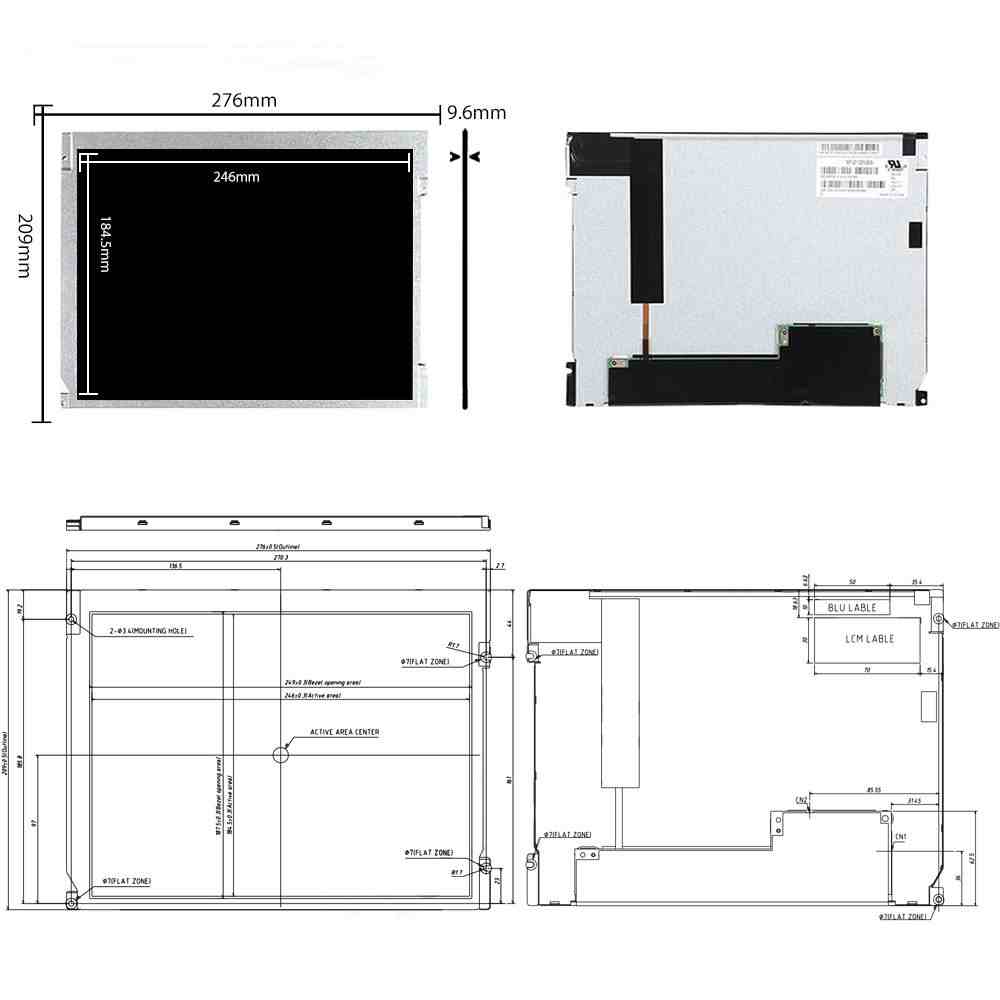

| 显示尺寸(W×H) | 246×184.5 mm | - |
| 可视尺寸(W×H) | 249×187.5 mm | - |
| 外观尺寸(W×H) | 276×209 mm | - |
| 外观厚度 | 9.1 (Typ.) mm | - |
| 物理形状 | 平面矩形 | - |
| 宽高比 | 4:3 (W:H) | - |
| 风景肖像 | 风景模式 | - |
| 外观样式 | - | - |
| 安装方式 | Face mounting holes (4 pcs) on left, right bezel | - |
| 光学特征 | 亮度(cd/m²) | 400 (Typ.) |
| 光学模式 | TN，常白显示，透射式 | |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度(左/右/上/下) | 80/80/60/80 (Typ.)(CR≥10) | |
| 最佳视向 | 6 o'clock | |
| 响应速度 | TBD ms | |
| 色温 | 6485K | |
| 颜色数量 | 262K (6-bit) | - |
| 白场色度 | Wx:0.313; Wy:0.329 | - |
| NTSC比值 | 50% | - |
| sRGB覆盖率 | 69% | - |
| Adobe RGB覆盖率 | 52% | - |
| DCI-P3覆盖率 | 52% | - |
| Rec.2020覆盖率 | 37% | - |
| 低蓝光护眼 | - | - |
| 白场变动 | 1.33 (Max.)(5 points) | - |
| 电子特征 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转 (180°) | |
| 信号特征 | 电流输入 | 0.35A (Max.) |
| 电压输入 | 3.3V (Typ.) | |
| 功耗 | 1.16W (Max.) | |
| 接口位置 | - | |
| 接口类型 | 端子 | |
| 信号类型 | LVDS (1 ch, 6-bit) | |
| 信号接口 | 品牌 | 庆良 |
| 型号 | 076B20-0048RA-G4 | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 脚定义 | LVDS-20P1C6B-070F | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 形状 | - | |
| 数量 | - | |
| 寿命(小时) | 50K (Min.) | |
| 是否可换 | - | |
| 接口位置 | - | |
| 接口类型 | 端子 | |
| WLED驱动 | 含LED驱动 | - |
| 背光接口详情 | 品牌 | 日压端子 |
| 型号 | SM06B-SHLK-G-TF(HF) | |
| 数量 | 1 pcs | |
| 脚间距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 脚定义 | - | |
| 驱动电气 | 电流输入 | - |
| 电压输入 | 12.0±1.8V | |
| 功耗 | 5.0W (Max.) | |
M121GNS3 R0工业液晶屏关键问答
Q1：M121GNS3 R0适合哪些设备使用？
#龙腾液晶屏#M121GNS3 R0适合工业HMI、PLC控制终端、检测仪器、工业电脑、机柜显示器、医疗辅助设备、自动化设备和12.1寸嵌入式显示终端。它的800×600分辨率更适合参数界面、菜单操作、报警状态、简单曲线和设备运行画面。
Q2：M121GNS3 R0的核心参数有哪些？
M121GNS3 R0常见参数包括12.1英寸、800×600分辨率、4:3显示比例、400cd/㎡典型亮度、800:1典型对比度、80/80/60/80可视角、TN Normally White显示模式、WLED背光、50K小时背光寿命和LED Driver集成。
Q3：M121GNS3 R0是什么接口？替换时要注意什么？
M121GNS3 R0采用LVDS接口，公开资料中常见标注为LVDS 1通道6/8-bit、20Pin连接。 替换时要重点核对LVDS线序、屏线方向、供电脚位、6/8bit模式、背光接口和主板输出格式，不能只凭“12.1寸800×600”直接判断可替换。
Q4：M121GNS3 R0适合户外或强光环境吗？
M121GNS3 R0典型亮度为400cd/㎡，适合室内工业现场、设备机台、控制柜、检测仪器和普通半室内应用。若设备用于阳光直射、户外柜机或强反光环境，建议配合AG/AR盖板、遮光结构，或者评估更高亮度工业液晶屏。
Q5：M121GNS3 R0和其他12.1寸工控屏选型时有什么区别？
M121GNS3 R0偏向传统12.1寸SVGA工控显示方案，适合原系统界面为800×600的设备。如果项目需要1024×768 XGA分辨率、更宽视角、更高亮度或更宽温范围，可以对比M121GNX2 R1、G121XCE-L02、G121ACE-LH2等12.1寸工业屏。实际选型时应优先看原屏型号、接口线序、供电、背光、安装尺寸和触摸结构，而不是只看尺寸。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
