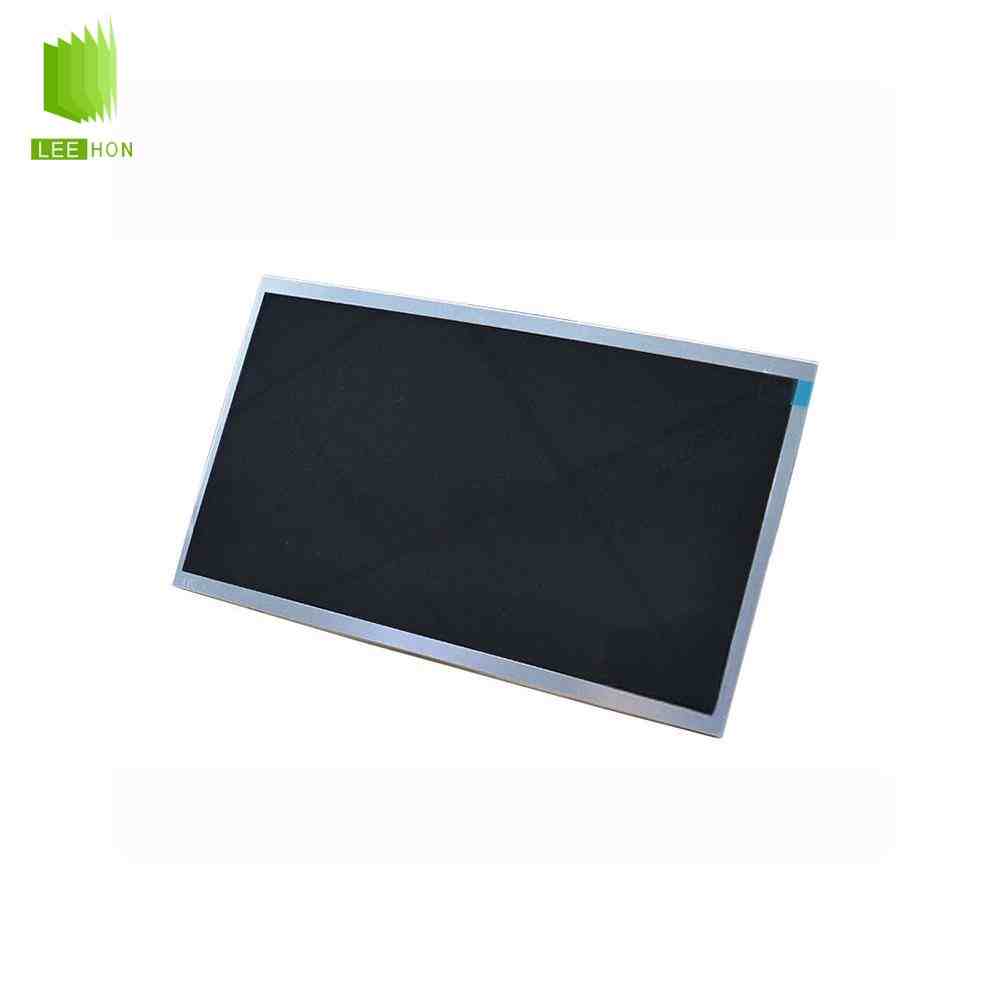

M101GWT9 R4是龙腾光电（IVO）推出的一款10.1英寸工业液晶屏，采用1024×600 WSVGA分辨率、16:9显示比例、40Pin单通道LVDS接口和WLED背光。该屏典型亮度为350cd/㎡，支持6bit/8bit色彩输入，适合工业HMI、自动化设备、检测仪器及嵌入式控制终端。其工作温度为0℃至50℃，更适合室内工业设备，并非宽温型液晶屏。
| 10.1寸LCD龙腾液晶屏模组M101GWT9 R4信息表 | ||
| 类别 | 参数 | 值 |
| 应用详情 | 品牌 | 龙腾 |
| 型号名称 | M101GWT9 R4 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 10.1寸 | |
| 最大额定值 | 工作温度 | 0 ~ 50 °C |
| 存储温度 | -20 ~ 60 °C | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 结构详情 | 分辨率 | 1024(RGB)×600, WSVGA |
| 显示尺寸 | 222.72(W)×125.28(H) mm | |
| 外观尺寸 | 235(W)×143(H) mm | |
| 外观厚度 | 5.2 (Max.) mm | |
| 光学详情 | 亮度 | 350 (Typ.) cd/m² |
| 对比度 | 500 : 1 (Typ.) (透射) | |
| 可视角度 | 70/70/70/70 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 颜色数量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转 (180°) | |
| 信号详情 | 输入电压 | 3.3V (Typ.) |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口类型 | 端子 | |
| 发光详情 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命 | 30K (Min.) 小时 | |
| 含LED驱动 | 是 | |
M101GWT9 R4常见问题
Q1：M101GWT9 R4为什么适合传统工业HMI？
该#龙腾液晶屏#采用10.1英寸、1024×600分辨率，适合原本按照WSVGA宽屏界面开发的工业HMI、控制器和检测设备。更换同规格老屏时，可以减少软件界面重新调整的工作，默认不带触摸屏，可额外配置。
Q2：M101GWT9 R4可以使用普通40Pin LVDS驱动板吗？
不能只看40Pin接口。该型号采用单通道LVDS，支持6bit/8bit输入，液晶逻辑供电典型值为3.3V。驱动板还需要支持1024×600分辨率，并与具体Pin定义和LVDS时序一致。
Q3：M101GWT9 R4需要另外配置LED恒流板吗？
通常不需要。该屏带有LED背光驱动，背光输入支持约4.5～21V，典型值为12V，同时提供PWM调光和LED_EN使能控制。配板时需要区分3.3V液晶逻辑电源与背光电源。
Q4：M101GWT9 R4可以替换其他10.1英寸1024×600液晶屏吗？
需要核对后才能确定。该屏外形尺寸约235×143×5.2mm，采用40Pin单通道LVDS和3.3V逻辑供电。即使其他屏幕同为10.1英寸、1024×600，如果LVDS线序、背光供电或排线位置不同，也不能直接通用。
