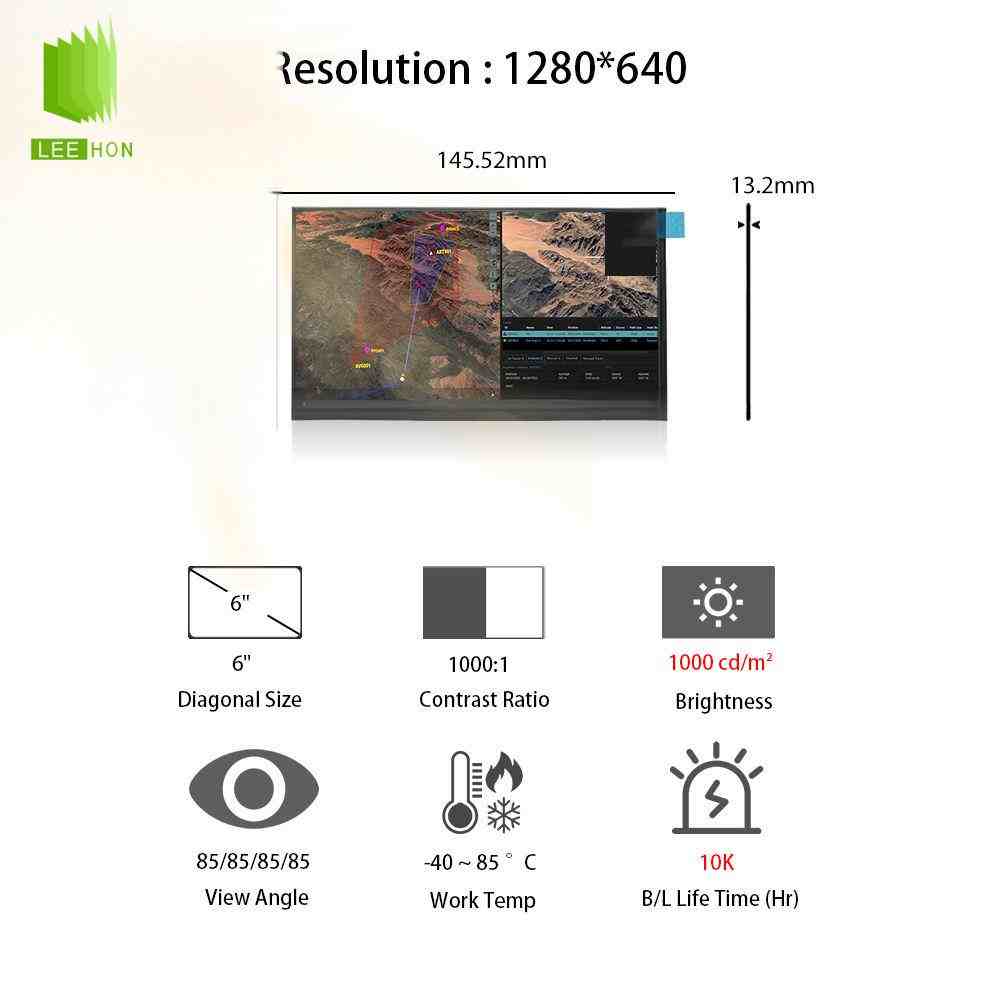

M060AWRD R0是龙腾光电IVO的一款6.0英寸车载/工业液晶屏，分辨率为1280×640，属于较少见的宽比例高分辨率小尺寸屏，适合车载显示终端、户外手持设备、工业检测仪器、加固型终端、工程机械显示屏、专业控制面板和小尺寸高亮显示项目。
这款#龙腾液晶屏#的重点在于6寸尺寸、1280×640分辨率、1000cd/㎡高亮度、LVDS接口、IPS宽视角、-40℃至85℃宽温范围和偏车载/工业场景的环境适应性。它不是普通RGB小屏，也不是MIPI屏或eDP屏，替换时要重点确认LVDS线序、屏体供电、背光驱动、结构尺寸、触摸是否外配和整机散热设计。
| IVO6寸龙腾液晶屏模组M060AWRD R0应用特征 | ||||
| 基本信息 | 制造商 | 型号 | 类型 | 别名 |
| - | M060AWRD R0 | a-Si TFT-LCD, 液晶模组 | - | |
| 应用环境 | RoHS | 工作温度 | 存储温度 | 抗振性能 |
| - | -40 ~ 85 °C | -40 ~ 90 °C | 5.0G (49.0 m/s²) | |
| 应用产品 | - | |||
| 典型特征 | - | |||
| 备注信息 | Reflectance (SCI): 5.6%(Max.) | |||
| IVO6寸龙腾液晶屏模组M060AWRD R0结构特征 | ||||
| 结构概况 | 对角尺寸 | 重量 | 表面防护 | 表面处理 |
| 6.0英寸 | 140g (Max.) | - | Hard coating | |
| 像素特征 | 像素数量 | 像素排列 | 点间距(H×V) | 像素间距(H×V) |
| 1280(RGB)×640 | RGB垂直条状 | 0.0355×0.1065 mm | 0.1065×0.1065 mm [238PPI] | |

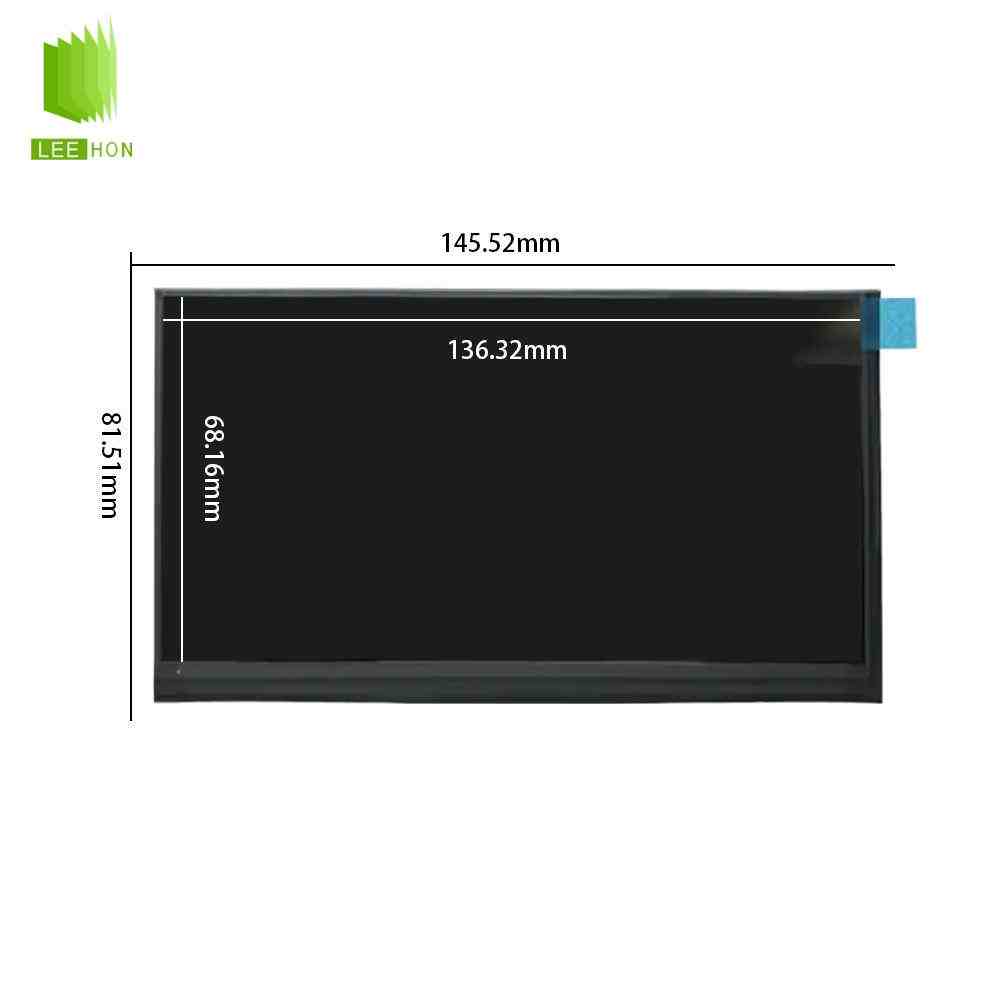

| 结构尺寸 | 显示区域(H×V) | 开口区域(H×V) | 外观尺寸(H×V) | 外观厚度 |
| 136.32×68.16 mm | - | 145.52×81.51 mm | 6.4/13.2 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 宽高比(H:V) | 风景肖像 | 外观样式 |
| 平面矩形 | 2:01 | 风景模式 | - | |
| 安装孔位 | Rear mounting poles (4-M2.5) | |||
| IVO6寸龙腾液晶屏模组M060AWRD R0光学特征 | ||||
| 基本信息 | 显示亮度 | 显示模式 | 对比度 | |
| 1000 cd/m² (Typ.) | IPS，常黑显示，透射式 | 1000:1 (Typ.) (透射) | ||
| 推荐视向 | 可视角度 (左/右/上/下) | 响应时间 | - | |
| 全视角 | 85/85/85/85 (Typ.)(CR≥10) | 30 (Max.)(Tr+Td) ms | - | |
| 色彩性能 | 色温 | 支持颜色 | 白色坐标 | |
| 6695K | 16.7M (8-bit) | Wx:0.310; Wy:0.324 | ||
| 1931色域 | NTSC比值 | sRGB覆盖率 | Adobe RGB覆盖率 | |
| 74% | 98% | 76% | ||
| DCI-P3覆盖率 | Rec.2020覆盖率 | 低蓝光护眼 | - | |
| 77% | 55% | - | - | |
| 亮度均匀性 | 1.25 (Max.)(9 points) | |||
| 显示性能 | 3D技术 | 室外可视性 | 反射率 | |
| - | 是 | - | ||
| IVO6寸龙腾液晶屏模组M060AWRD R0电子特征 | ||||
| 帧频率 | 60Hz | |||
| 翻转扫描 | 翻转 (水平/垂直) | |||
| IVO6寸龙腾液晶屏模组M060AWRD R0光源特征 | ||||
| 光源特征 | 光源类型 | 位置 | 寿命(小时) | 数量 |
| WLED | 侧入式光源 | 10K (Min.) | 6S3P | 3串 |
| WLED电气 | 输入电压 | 输入电流 | 功率消耗 | - |
| 16.8/18.6/19.8V (Min./Typ./Max.) | 90mA (Typ.) | 5.35W (Max.) | - | - |
| 接口特征 | WLED驱动状态 | 物理类型 | 接口位置 | - |
| 无 | FPC | - | - | - |
| 接口详情 | 品牌 | 型号 | 数量 | 脚数 |
| - | - | 1 pcs | 10 pins | 0.5 mm |
| IVO6寸龙腾液晶屏模组M060AWRD R0信号特征 | ||||
| 信号电气 | 输入电压 | 输入电流 | 功率消耗 | |
| 3.3V (Typ.) | 233mA (Max.) | 0.7W (Max.) | ||
| 接口特征 | 信号类型 | 物理类型 | 接口位置 | |
| LVDS (1 ch, 8-bit) | FPC | - | ||
| 接口详情 | 品牌 | 型号 | 数量 | 脚数 |
| - | - | 1 pcs | 40 pins | 0.5 mm |
M060AWRD R0车载液晶屏关键问答
Q1：M060AWRD R0适合哪些设备使用？
M060AWRD R0适合车载显示终端、工程机械中控屏、户外手持终端、工业检测设备、加固型平板、便携式数据采集器、专业仪表和小尺寸工业控制面板。它的1280×640分辨率比普通480×272或800×480小屏显示内容更多，适合显示导航信息、设备状态、报警提示、曲线数据和多区域UI界面。
Q2：M060AWRD R0的核心参数有哪些？
M060AWRD R0常见参数包括6.0英寸、1280×640分辨率、IPS/Normally Black显示模式、1000cd/㎡典型亮度、1000:1典型对比度、85/85/85/85可视角、16.7M色、LVDS接口、WLED背光、宽温工作范围和偏工业车载应用定位。不同渠道对背光寿命、背光电压和结构细节可能存在不同口径，实际应以规格书和实物标签为准。
Q3：M060AWRD R0是什么接口？能替换RGB或MIPI屏吗？
M060AWRD R0通常采用LVDS接口，不是RGB并口屏，也不是MIPI屏或eDP屏。它不能直接替换RGB、TTL或MIPI接口的6寸液晶屏。即使尺寸接近，只要接口类型、线序、供电方式或背光控制不同，就可能出现黑屏、花屏、偏色、有图无背光或无法正常点亮的问题。
Q4：M060AWRD R0适合车载强光环境吗？
M060AWRD R0典型亮度可达1000cd/㎡，比普通300cd/㎡或500cd/㎡小尺寸屏更适合车载、户外手持、工程机械和强光工业环境。但实际显示效果还要看盖板透过率、AG防眩、AR减反、全贴合、安装角度和整机散热。高亮屏长时间满亮度运行时，建议做温升测试和老化验证。
Q5：M060AWRD R0替换时最容易忽略什么？
M060AWRD R0替换时最容易忽略的是LVDS线序、背光驱动和6寸异形比例结构。很多小尺寸车载屏外观看起来接近，但可能是RGB、MIPI、LVDS等不同接口，也可能存在亮度、厚度、连接器位置、背光电压电流和触摸屏结构差异。维修项目建议提供原屏标签、屏线照片、背光线照片、主板接口照片、触摸结构和整机型号后再确认替代方案，不能只按“6寸车载屏”直接采购。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
