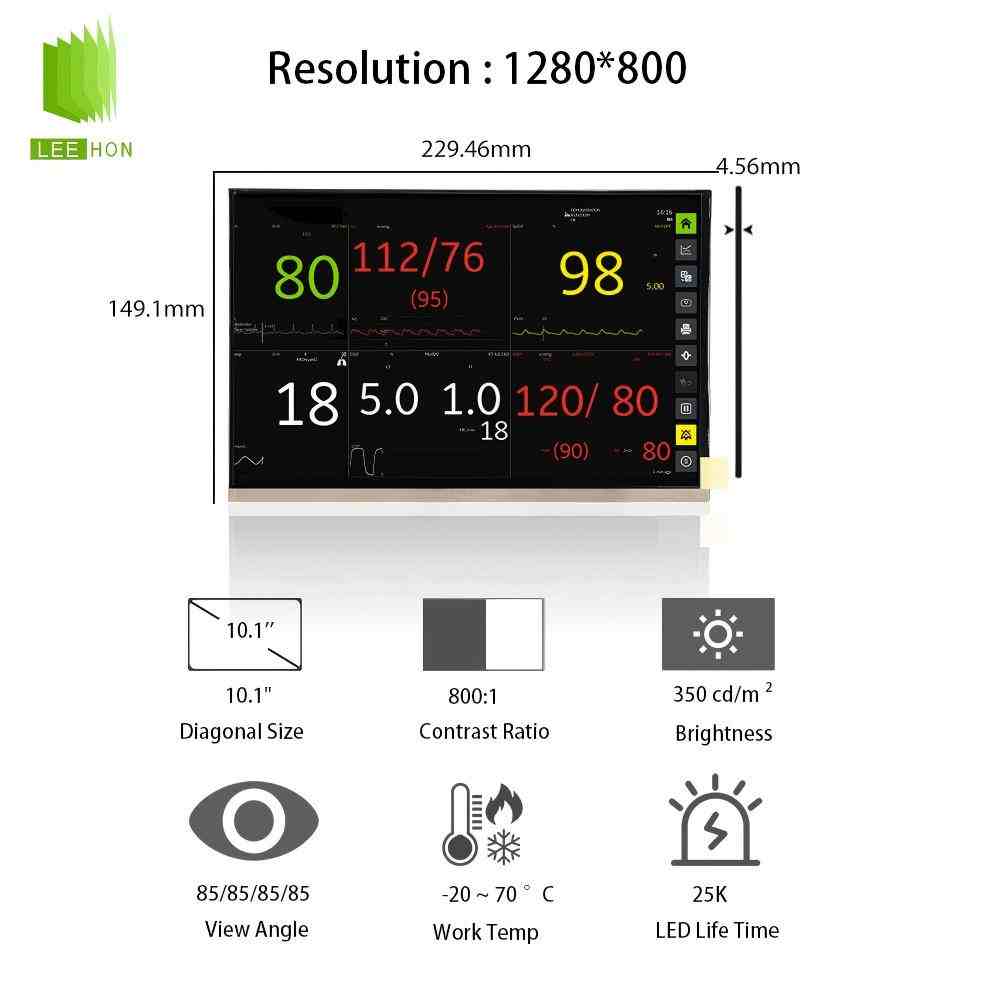

M101NWWB R3是龙腾光电（IVO）推出的一款10.1英寸LCD液晶屏，采用1280×800 WXGA分辨率、16:10显示比例、40Pin单通道LVDS接口和WLED背光。该屏典型亮度为350cd/㎡、对比度为800:1，具有全视角显示特性，工作温度为-20℃至70℃，可用于平板电脑、工业平板、医疗终端及嵌入式显示设备。
| 10.1寸LCD龙腾液晶屏模组M101NWWB R3信息表 | ||
| 类别 | 属性 | 值 |
| 应用特征 | 制造商 | 龙腾 |
| 型号 | M101NWWB R3 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 应用环境 | RoHS | - |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 结构特征 | 对角尺寸 | 10.1英寸 |
| 重量 | 160g (Max.) | |
| 表面防护 | - | |
| 表面处理 | 镜面 (Haze 0%)，Hard coating (3H) | |
| 像素数量 | 1280(RGB)×800, WXGA | |
| 像素特征 | 像素排列 | RGB垂直条状 |
| 点间距(H×V) | 0.0565×0.1695 mm | |
| 像素间距(H×V) | 0.1695×0.1695 mm [149PPI] | |

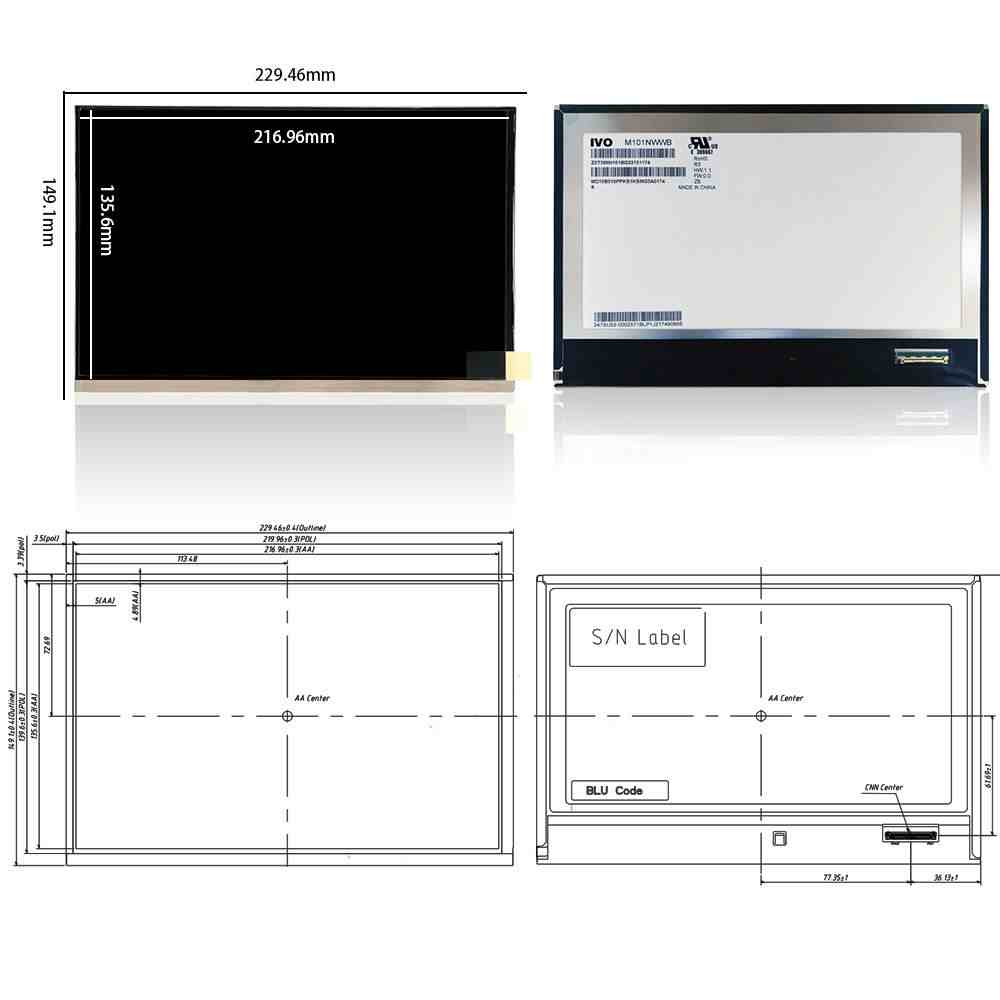

| 显示区域(H×V) | 216.96×135.6 mm | |
| 结构尺寸 | 开口区域(H×V) | 219.96×139.6 mm |
| 外观尺寸(H×V) | 229.46×149.1 mm | |
| 外观厚度 | 2.5/4.56 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比(H:V) | 16:10 | |
| 风景肖像 | 风景模式 | |
| 外观样式 | 薄屏 (PCBA弯折, 厚度≤3.0mm) | |
| 安装孔位 | 安装孔位 | Without |
| 光学特征 | 显示亮度 | 350 cd/m² (Typ.) |
| 显示模式 | IPS，常黑显示，透射式 | |
| 对比度 | 800:1 (Typ.) (透射) | |
| 推荐视向 | 推荐视向 | 全视角 |
| 可视角度 (左/右/上/下) | 85/85/85/85 (Typ.)(CR≥10) | |
| 响应时间 | 25 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 色温 | 6485K |
| 支持颜色 | 16.7M (8-bit) | |
| 白色坐标 | Wx:0.313; Wy:0.329 | |
| 1931色域 | NTSC比值 | 45% |
| sRGB覆盖率 | 63% | |
| Adobe RGB覆盖率 | 47% | |
| DCI-P3覆盖率 | 47% | |
| Rec.2020覆盖率 | 34% | |
| 亮度均匀性 | 亮度均匀性 | 1.33/1.43 (Typ./Max.)(13 points) |
| 电子特征 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | No |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源 | |
| 寿命(小时) | 25K (Typ.) | |
| 数量 | - | |
| 形状 | 阵列 | |
| 是否可换 | - | |
| WLED驱动状态 | 含LED驱动 | |
| WLED驱动电气 | 输入电压 | 6.0/12.0/21.0V (Min./Typ./Max.) |
| 输入电流 | - | |
| 功率消耗 | 2.5W (Max.) | |
| 亮度调节 | 调光模式 | - |
| 调光区块 | - | |
| PWM输入频率 | Min. 100Hz ~ Max. 30KHz | |
| PWM占空比 | 0.1~100% | |
| 信号特征 | ||
M101NWWB R3常见FAQ
Q1：M101NWWB R3是IPS液晶屏吗？
市场资料通常将M101NWWB R3归为IPS广视角屏，其规格书标明采用Normally Black显示模式，并支持全方向观看，典型可视角度可达到上下左右85°，适合平板和操作终端从不同角度查看。
Q2：M101NWWB R3采用什么接口？
该型号采用40Pin单通道8bit LVDS接口，液晶逻辑供电典型值为3.3V。它不是常见平板电脑使用的MIPI或eDP接口，因此更换时必须确认主板输出方式和完整Pin定义。
Q3：M101NWWB R3本身带触摸屏吗？
不带。M101NWWB R3标准模组为纯LCD显示屏，如用于平板电脑或工业平板，需要另外匹配电容式或电阻式触摸屏，并确认触摸玻璃尺寸、USB/I²C控制方式和整机结构。
Q4：M101NWWB R3可以替换其他10.1英寸1280×800液晶屏吗？
不能只根据尺寸和分辨率判断。该屏外形约229.46×149.1mm，还要确认40Pin LVDS线序、3.3V供电、背光控制和排线位置。采用MIPI、eDP或不同LVDS定义的10.1英寸屏，即使同为1280×800也不能直接通用。
