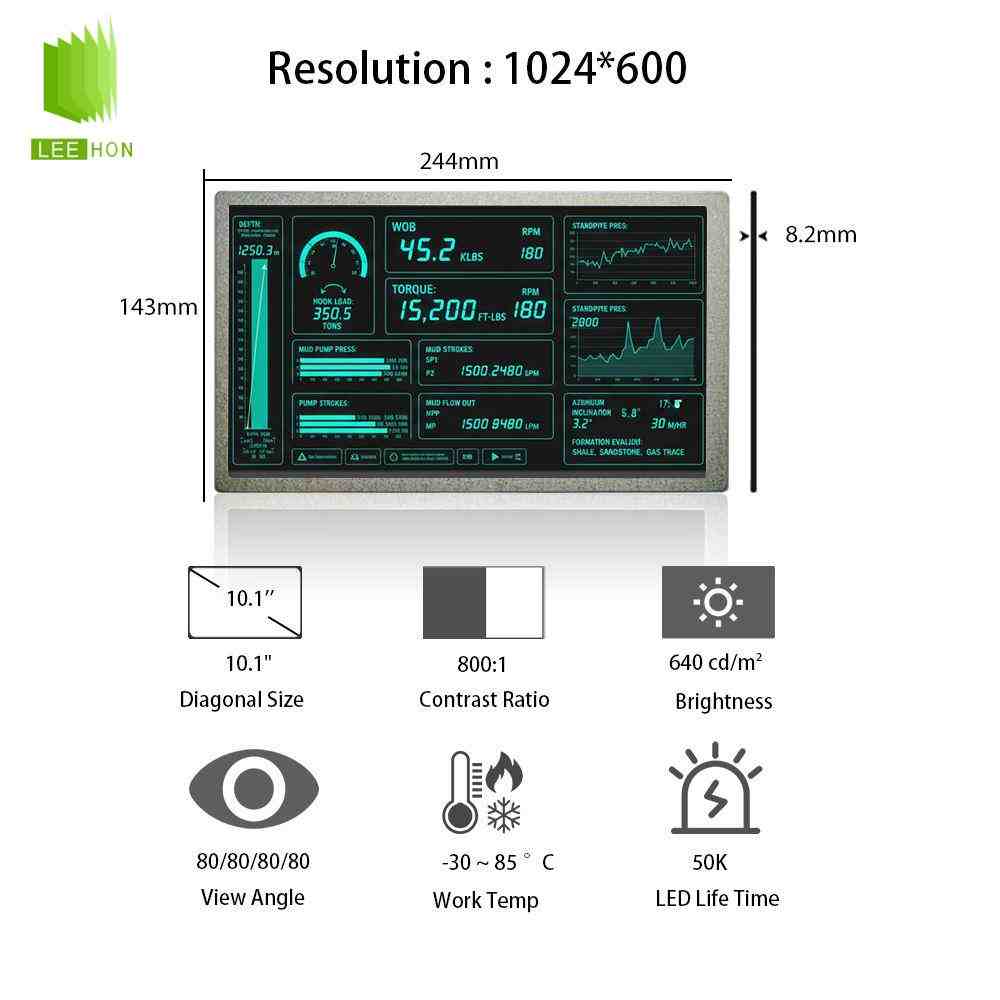

M101GWT9 R3是龙腾光电（IVO）推出的一款10.1英寸高亮宽温液晶屏，采用1024×600 WSVGA分辨率、20Pin单通道LVDS接口和WLED背光。该屏典型亮度为640cd/㎡、对比度为800:1，工作温度达到-30℃至85℃，并集成LED背光驱动，适合车载终端、工程设备、工业控制及环境温差较大的显示系统。
| 龙腾液晶屏模组M101GWT9 R3信息表 | ||
| 类别 | 参数项 | 参数值 |
| 应用详情 | 面板品牌 | 龙腾 |
| 面板型号 | M101GWT9 R3 | |
| 面板尺寸 | 10.1英寸 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | - | |
| 工作温度 | -30 ~ 85 °C | |
| 存储温度 | -40 ~ 95 °C | |
| RoHS状态 | - | |
| 耐振动性 | 2.9G (28.4 m/s²) | |
| 结构详情 | 像素数量 | 1024(RGB)×600, WSVGA |
| 点间距 | 0.0725×0.2088 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.2175×0.2088 mm (H×V) [117PPI] | |

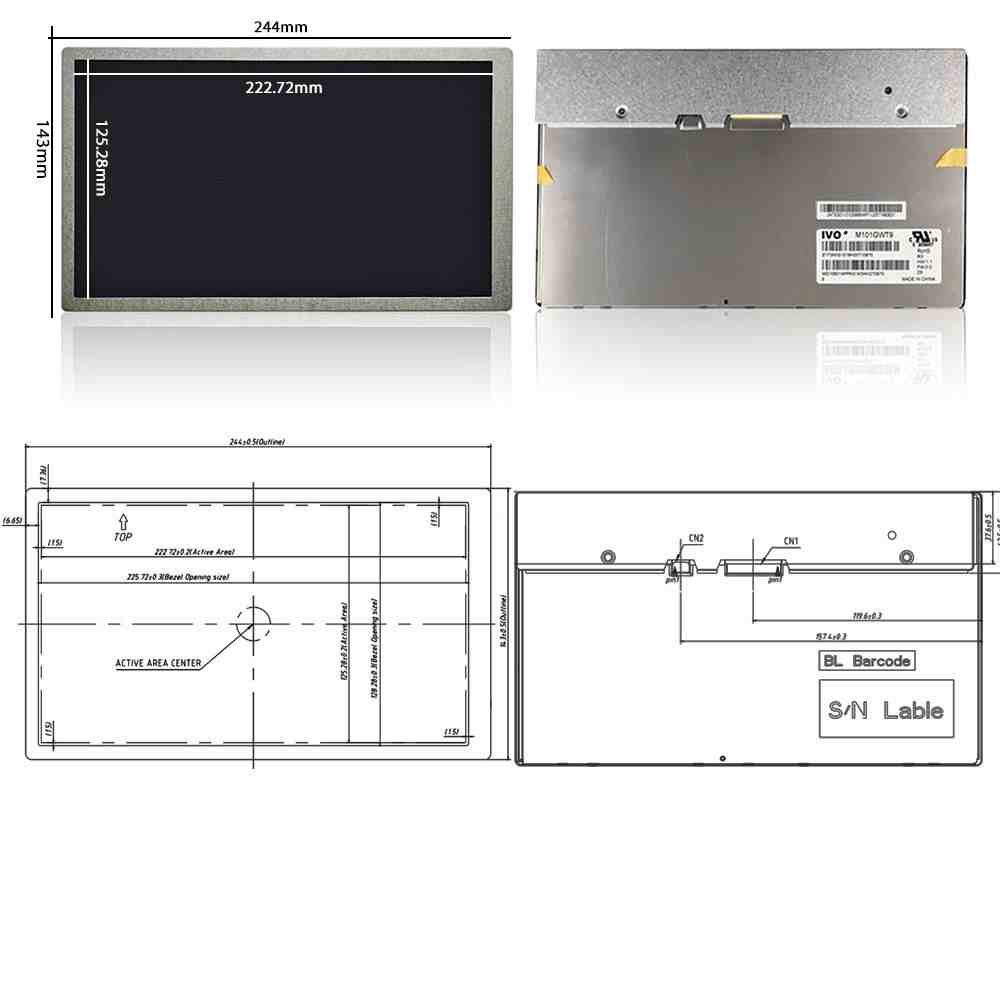

| 显示区域 | 222.72×125.28 mm (H×V) | |
| 可视区域 | 225.72×128.28 mm (H×V) | |
| 外观尺寸 | 244×143 mm (H×V) | |
| 外观厚度 | 8.2/12.9 (Typ./Max.) mm | |
| 外观形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 安装孔位 | Without | |
| 重量 | 400/440g (Typ./Max.) | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 640 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 视角方向 | 12 o'clock | |
| 反应时间 | 16 (Typ.)(Tr+Td) ms | |
| 白色色度 | Wx:0.305; Wy:0.325 | |
| 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 色温 | 6974K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| NTSC比值 | 50% | |
| sRGB覆盖率 | 69% | |
| Adobe RGB覆盖 | 52% | |
| DCI-P3覆盖率 | 52% | |
| Rec.2020覆盖率 | 37% | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 功率消耗 | 4.85W (Typ.) | |
| 背光详情 | 光源类型 | WLED |
| 光源寿命 | 50K (Min.) 小时 | |
| 数量 | 7S2P | |
| 光源形状 | 2串 | |
| 位置 | 侧入式光源 | |
| 接口类型 | 端子 | |
| 接口位置 | - | |
| 光源驱动 | 含LED驱动 | |
| 接口品牌 | 信盛精工 | |
| 接口型号 | MSB24038P5A | |
| 脚间距 | 1.25 mm | |
| 脚数 | 5 pins | |
| 数量 | 1 pcs | |
| 电压输入 | 8.0/12.0/16.0V (Min./Typ./Max.) | |
| 电流输入 | - | |
| 功耗 | 4.22W (Max.) | |
| PWM占空比 | 5~100% | |
| PWM输入频率 | Min. 100Hz ~ ~ Max. 1KHz | |
| 信号详情 | 信号系统 | LVDS (1 ch, 6/8-bit) |
| 信号逻辑电压 | - | |
| 电压输入 | 3.3V (Typ.) | |
| 电流输入 | 191mA (Max.) | |
| 功耗 | 0.63W (Typ.) | |
| 接口类型 | 端子 | |
| 接口位置 | - | |
| 接口品牌 | 信盛精工 | |
| 接口型号 | MSB240420HD | |
| 脚间距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
M101GWT9 R3常见FQA
Q1：M101GWT9 R3适合强光工业环境吗？
比较适合。该屏典型亮度为640cd/㎡，并采用防眩光、3H硬化表面，相比普通300～400cd/㎡液晶屏，在车内、明亮车间和半户外遮光设备中具有更好的画面可读性。
Q2：M101GWT9 R3可以使用普通LVDS驱动板吗？
不能只看LVDS接口。该型号采用20Pin单通道LVDS，支持6bit/8bit输入，液晶逻辑供电典型值为3.3V。驱动板需要支持1024×600分辨率，并与20Pin接口线序及时序匹配。
Q3：M101GWT9 R3需要另外配置LED恒流板吗？
通常不需要。该型号采用7串2并WLED背光，并集成LED Driver，背光寿命标称约50000小时。装机时仍要按照规格要求确认背光供电、使能及亮度调节方式。
Q4：M101GWT9 R3可以直接替换M101GWT9 R4吗？
不能直接替换。R3与R4虽然都是10.1英寸、1024×600分辨率，但差异较大：R3为20Pin LVDS、640cd/㎡亮度、-30℃至85℃工作温度，外形约244×143×12.9mm；R4则为40Pin LVDS、350cd/㎡亮度、0℃至50℃工作温度，外形约235×143×5.2mm。接口、厚度和应用环境都不同，替换前需要重新评估结构和驱动方案。
