M101GWWF R0工业液晶屏怎么样

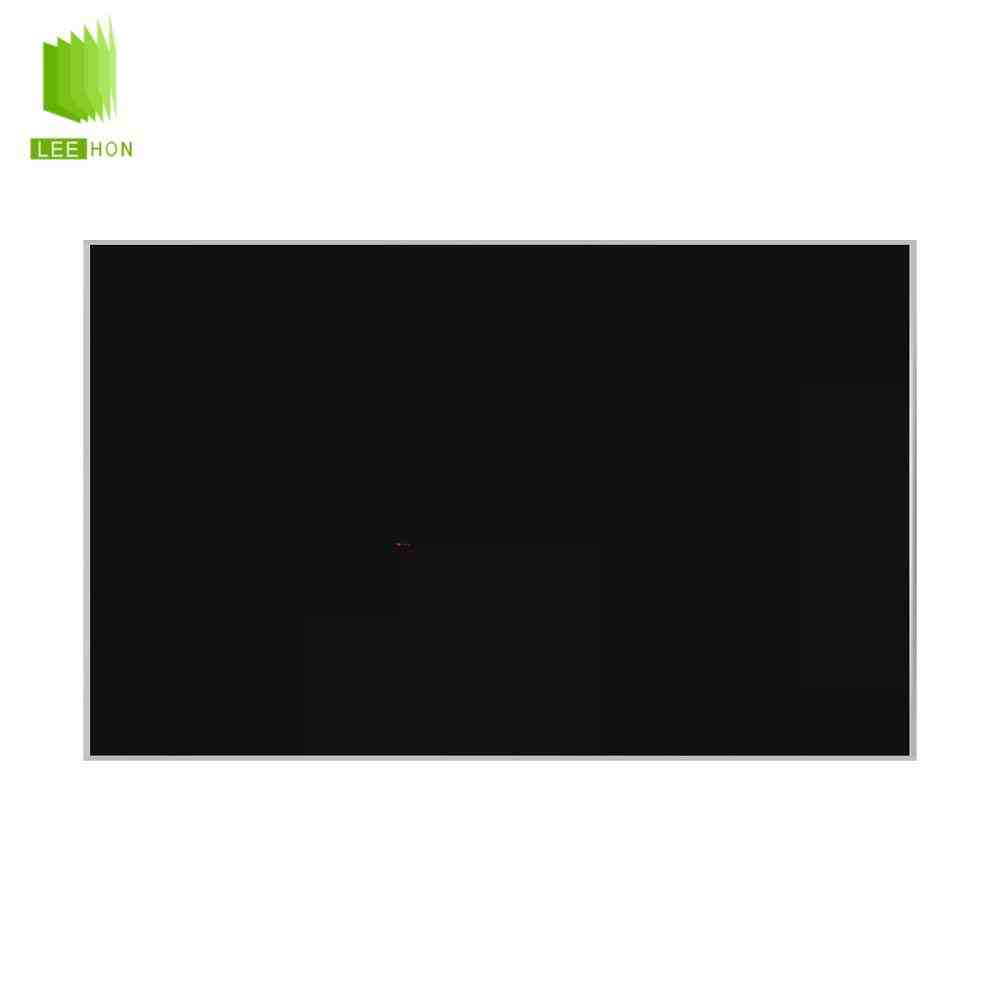

M101GWWF R0是龙腾光电（IVO）推出的一款10.1英寸工业液晶屏，采用1280×800 WXGA分辨率、IPS宽视角显示技术，典型亮度350cd/㎡、对比度800:1，可视角度达到85°/85°/85°/85°。该型号采用40Pin单通道LVDS接口，支持-20～70℃工作温度，适用于工业HMI、检测仪器、自动化设备及嵌入式显示终端。
| 龙腾10.1寸LCD液晶屏M101GWWF R0参数表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 制造商 | 龙腾 |
| 型号 | M101GWWF R0 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 10.1" | |
| 别名 | - | |
| 存储温度 | -30 ~ 80 °C | |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 结构详情 | 解析度 | 1280(RGB)×800, WXGA |
| 点间距(mm) | 0.0565×0.1695 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.1695×0.1695 (H×V) [149PPI] | |
| 结构尺寸 | 显示区域(mm) | 216.96(H) × 135.6(V) |
| 开口区域(mm) | - | |
| 外观尺寸(mm) | 229.46(H) × 149.1(V) | |
| 外观厚度(mm) | 2.5/4.56 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | 薄屏 (PCBA弯折, 厚度≤3.0mm) | |
| 宽高比 | 16:10 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | 安装方式 | Without |
| 重量 | 165g (Max.) | |
| 表面处理 | 镜面 (Haze 0%)，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 350 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 显示模式 | IPS，常黑显示，透射式 | |
| 推荐视向 | 全视角 | |
| 响应时间 | 25 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.33/1.43 (Typ./Max.)(9 points) | |
| NTSC比值 | 46% | |
| sRGB覆盖率 | 65% | |
| Adobe RGB覆盖率 | 48% | |
| DCI-P3覆盖率 | 48% | |
| Rec.2020覆盖率 | 34% | |
| 低蓝光护眼 | - | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 3.5W (Max.) | |
| 信号详情 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | - | |
| 信号类型 | LVDS (1 ch, 8-bit) | |
| 逻辑电压 | - | |
| 接口位置 | - | |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | I-PEX |
| 型号 | 20455-040E-66 | |
| 脚距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源详情 | 光源类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 是否可换 | - | |
| 形状 | - | |
| 寿命 | 30K (Typ.) Hours | |
| 接口位置 | - | |
| 接口类型 | 包含在屏信号接口中 | |
| 含LED驱动 | - | |
| 驱动电气 | 电压供应 | 5.0/12.0/21.0V (Min./Typ./Max.) |
| 电流供应 | - | |
| 功率消耗 | 2.5W (Max.) | |
| PWM占空比 | 5~100% | |
| PWM输入频率 | Min. 100Hz ~ ~ Max. 30KHz | |
M101GWWF R0液晶屏相关问题
Q1：M101GWWF R0是全视角液晶屏吗？
是。该型号采用IPS Normally Black显示模式，四方向典型可视角度达到85°，更适合需要侧视或多人查看的工业设备。
Q2：M101GWWF R0采用什么接口？
该型号采用40Pin单通道8-bit LVDS接口，逻辑供电典型值为3.3V。配套驱动板时需要确认1280×800输出以及LVDS Pin定义。
Q3：M101GWWF R0的350cd/㎡亮度适合户外吗？
350cd/㎡更适合室内工业设备和普通车间环境。另外该屏采用镜面表面处理，强环境光下反射会更加明显，因此不属于典型户外高亮屏。
Q4：M101GWWF R0需要另外配置LED背光驱动吗？
一般不需要。该型号采用WLED背光，并且LED Driver已经集成在液晶模组内部，公开规格标注背光寿命约30,000小时。
Q5：M101GWWF R0可以替换其他10.1寸1280×800液晶屏吗？
不能只看尺寸和分辨率。还需要核对40Pin LVDS定义、3.3V供电、229.46×149.1mm外形尺寸、接口位置及背光控制方式，确认结构和电气参数一致后再替换。
