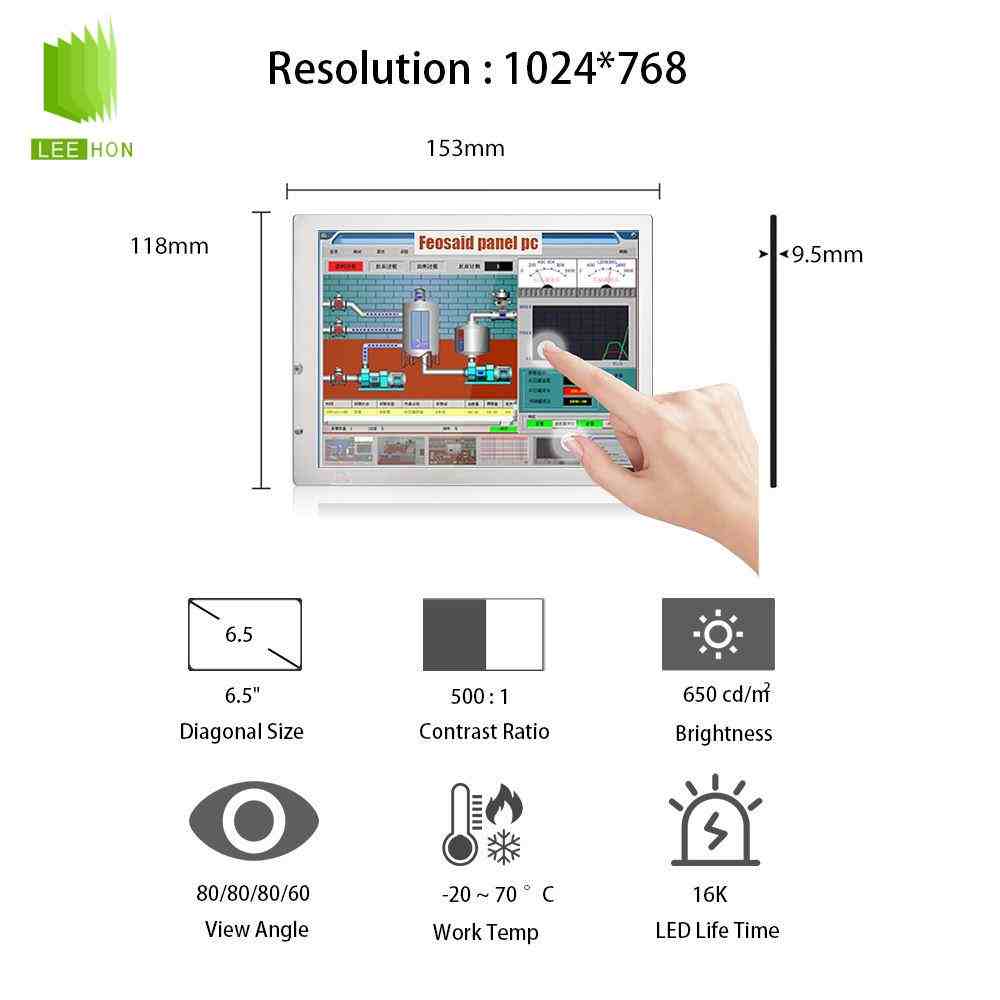

NL10276BC13-01C是一款6.5英寸工业液晶屏，分辨率为1024×768，属于XGA规格，显示比例为4:3，适合工业仪器仪表、检测设备、医疗辅助终端、便携式工控设备、老款嵌入式终端、设备操作面板和小尺寸高分辨率显示项目。规格书显示其显示区域为132.096×99.072mm，模块尺寸约153.0×118.0×9.0mm，典型重量170g。
这款#天马液晶屏#的重点在于6.5寸XGA分辨率、650cd/㎡典型亮度、500:1典型对比度、LVDS 1port接口、3.3V屏体供电、LED背光、AR低反射表面和-20℃至70℃工作温度。目前已停产采购和维修替换时要提前确认库存、批次和替代方案。
| 天马NEC液晶模组NL10276BC13-01C信息表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 品牌 | NEC |
| 型号名称 | NL10276BC13-01C | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 屏幕尺寸 | 6.5寸 | |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 抗振能力 | 2.0G (19.6 m/s²) | |
| 备注信息 | T-EVT | |
| 结构详情 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.043×0.129 mm | |
| 像素间距(W×H) | 0.129×0.129 mm [196PPI] | |

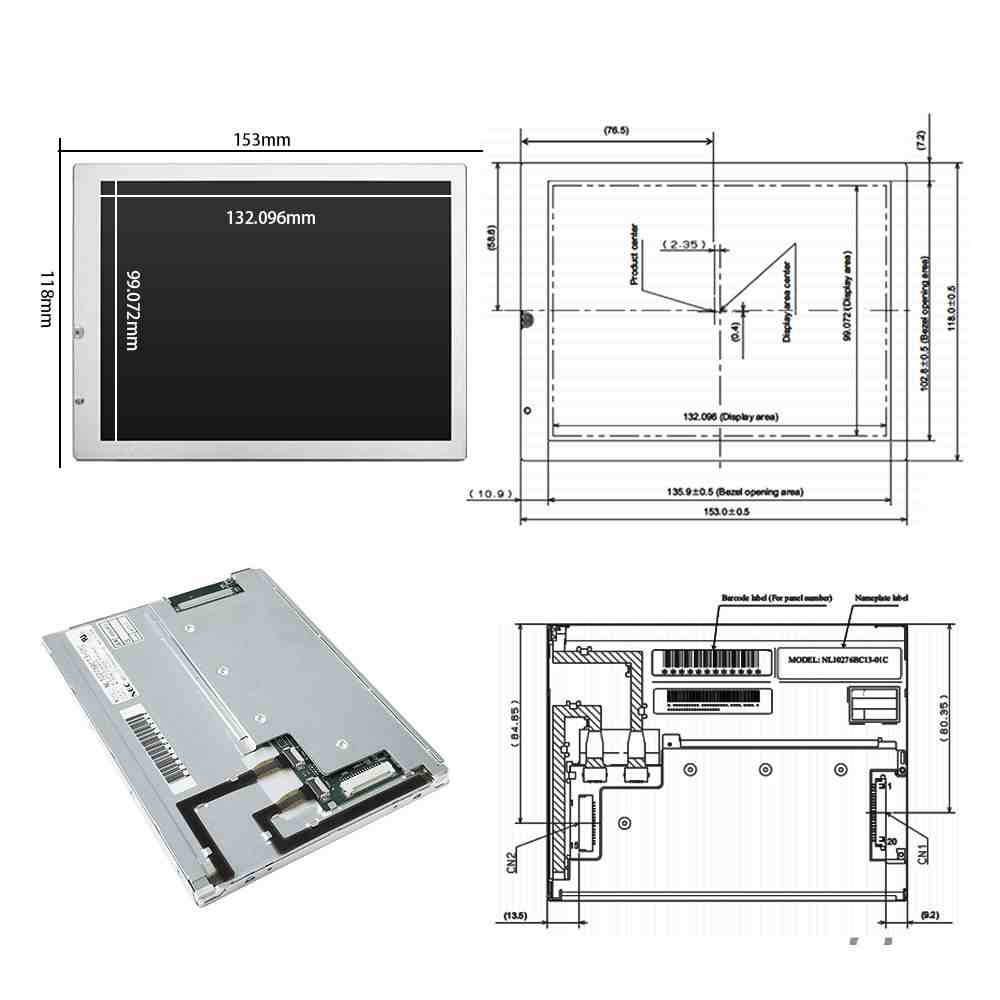

| 显示尺寸 | 132.096(W)×99.072(H) mm | |
| 外观尺寸 | 153(W)×118(H) mm | |
| 可视尺寸 | 135.9(W)×102.8(H) mm | |
| 外观厚度 | 9.0±0.5 mm | |
| 物理形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 4:03 | |
| 安装方式 | Side mounting holes (4-M2) on left, right bezel | |
| 重量 | 170/190g (Typ./Max.) | |
| 表面处理 | Clear，Hard coating (2H)，抗反射处理 | |
| 光学详情 | 亮度(cd/m²) | 650 (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 最佳视向 | 6 o'clock | |
| 响应速度 | 6/19 (Typ.)(Tr/Td) ms | |
| 可视角度 | 80/80/80/60 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色度 | Wx:0.313; Wy:0.329 | |
| 颜色数量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 白场变动 | 1.25/1.40 (Typ./Max.)(5 points) | |
| NTSC比值 | 36% | |
| sRGB覆盖率 | 50% | |
| AdobeRGB覆盖率 | 37% | |
| DCI-P3覆盖率 | 37% | |
| Rec.2020覆盖率 | 27% | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转 (180°) | |
| 功率总耗 | 3.9W (Typ.) | |
| 信号详情 | 输入电流 | 410/660mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口类型 | 端子 | |
| 接口品牌 | 航空电子 | |
| 接口型号 | FI-SE20P-HFE | |
| 接口脚距 | 1.25 mm | |
| 接口脚数 | 20 pins | |
| 接口数量 | 1 pcs | |
| 接口脚定义 | LVDS-20P1C8B-170A | |
| 发光详情 | 光源类型 | WLED |
| 光源数量 | 6 strings | |
| 光源位置 | 侧入式光源(顶部和底部) | |
| 可换性 | Replaceable (65LHS13) | |
| 光源形状 | 6串 | |
| 光源寿命 | 16K (Typ.) 小时 | |
| 灯管输入电压 | 27.9/31.5V (Typ./Max.) | |
| 灯管输入电流 | 15/18mA (Typ./Max.) | |
| 接口类型 | 端子 | |
| 接口品牌 | 广濑电机 | |
| 接口型号 | DF14A-15P-1.25H(56) | |
| 接口脚距 | 1.25 mm | |
| 接口脚数 | 15 pins | |
| 接口数量 | 1 pcs | |
| 接口脚定义 | BLE-15PINS-ACACACACACACNNN | |
NL10276BC13-01C液晶屏关键问答
Q1：NL10276BC13-01C适合哪些设备使用？
NL10276BC13-01C适合工业仪器仪表、便携式检测仪、医疗辅助设备、工控终端、数据采集设备、设备维护终端和老款小尺寸工业显示系统。它虽然只有6.5英寸，但分辨率达到1024×768，显示信息量明显高于常见480×272或800×480小屏，适合参数表格、波形曲线、状态监控和多菜单界面。
Q2：NL10276BC13-01C的核心参数有哪些？
NL10276BC13-01C常见核心参数包括6.5英寸、1024×768分辨率、16.7M色或262K色、650cd/㎡典型亮度、500:1典型对比度、25ms典型响应时间、左右80°/上80°/下60°可视角、Clear+AR低反射表面、模块尺寸153.0×118.0×9.0mm、工作温度-20℃至70℃、存储温度-30℃至80℃。
Q3：NL10276BC13-01C是什么接口？能替换RGB或TTL屏吗？
NL10276BC13-01C采用LVDS 1port接口，支持6-bit或8-bit数字RGB信号输入，屏体信号处理板供电为3.3V。它不是RGB并口屏，也不是TTL屏、MIPI屏或eDP屏，因此不能直接替换接口不同的6.5寸液晶屏。即使尺寸和分辨率一致，只要LVDS线序、6/8bit设置、供电或背光驱动不一致，也可能出现黑屏、花屏、偏色或有图无背光。
Q4：NL10276BC13-01C背光和亮度需要注意什么？
NL10276BC13-01C采用LED背光，规格资料标注LED Driver为N/A，也就是通常不带内置背光驱动，需要整机主板或外部背光驱动电路配合使用。650cd/㎡亮度配合AR低反射表面，适合较亮的工业现场和室内设备显示，但不建议直接按户外阳光直射高亮屏使用。选型时要确认背光电流、电压、调光方式、散热条件和背光寿命要求。
Q5：NL10276BC13-01C替换时最容易忽略什么？
NL10276BC13-01C替换时最容易忽略的是停产状态、LVDS线序、背光驱动和结构兼容性。该型号属于6.5寸XGA工业屏，市场上相同尺寸的屏可能是LVDS、TTL、RGB或MIPI接口，外形尺寸、连接器位置、背光方式和触摸结构也可能不同。维修项目建议提供原屏标签、屏线照片、背光线照片、主板接口照片、触摸结构和整机型号，再确认是否使用原型号库存、同系列替代屏，或重新匹配驱动板和屏线。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
