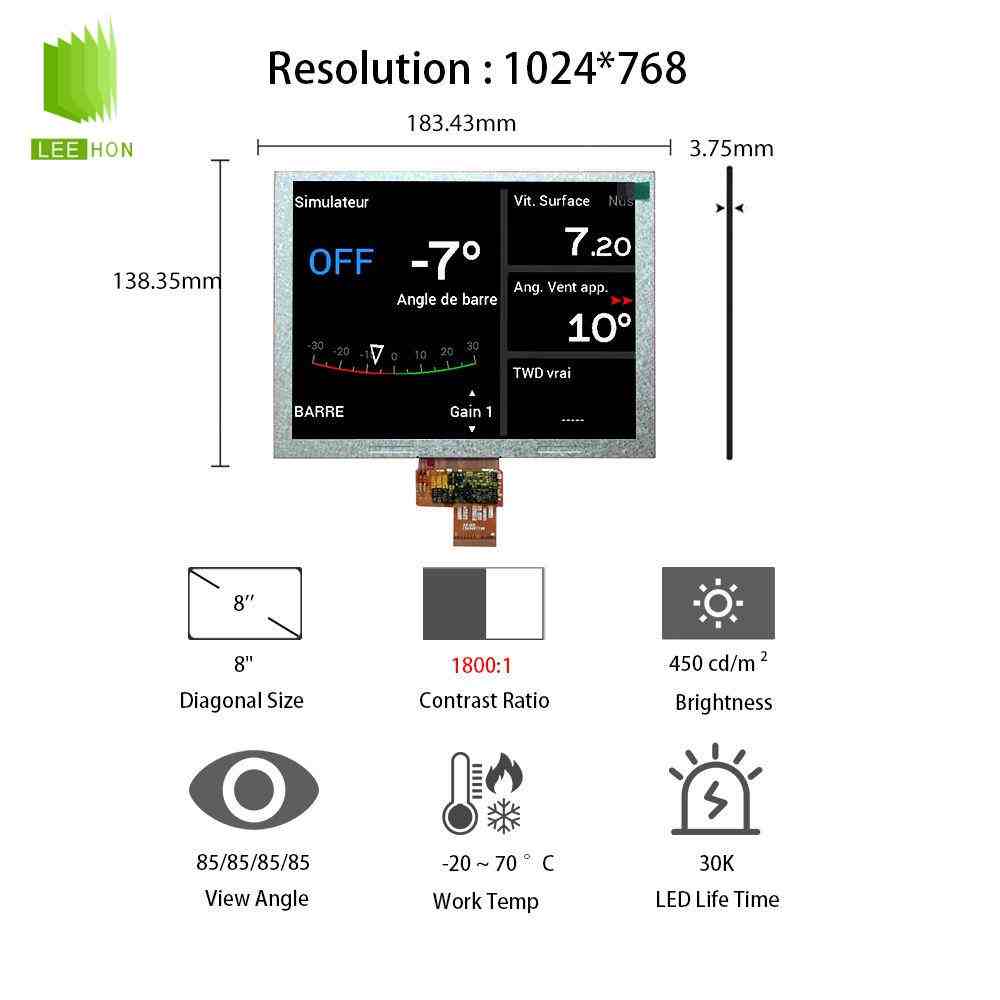

TM080TDGP02-00是天马Tianma的一款8.0英寸工业液晶屏，分辨率为1024×768，属于XGA规格，显示比例为4:3，适合工业HMI、检测仪器、医疗辅助设备、便携式工控终端、工业仪表、嵌入式显示设备和小尺寸工控面板。
这款屏的重点在于8寸4:3比例、1024×768分辨率、LVDS接口、宽视角显示、WLED背光和较适合工业设备的结构尺寸。需要注意的是，TM080TDGP02-00通常不带触摸屏，也不带背光驱动，替换时要重点确认LVDS线序、背光驱动板、FPC/连接器方向、结构尺寸和原设备主板是否匹配。
| 8寸LCD天马液晶屏模组TM080TDGP02-00参数表 | ||
| 类别 | 参数项 | 参数值 |
| 基础信息 | 制造商 | 天马 |
| 型号 | TM080TDGP02-00 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 对角尺寸 | 8.0" | |
| 应用环境 | 存储温度 | -30 ~ 80 °C |
| 工作温度 | -20 ~ 70 °C | |
| 抗振性能 | - | |
| 结构详情 | 解析度 | 1024(RGB)×768, XGA |
| 点间距(mm) | 0.05275×0.15825 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.15825×0.15825 (H×V) [160PPI] | |

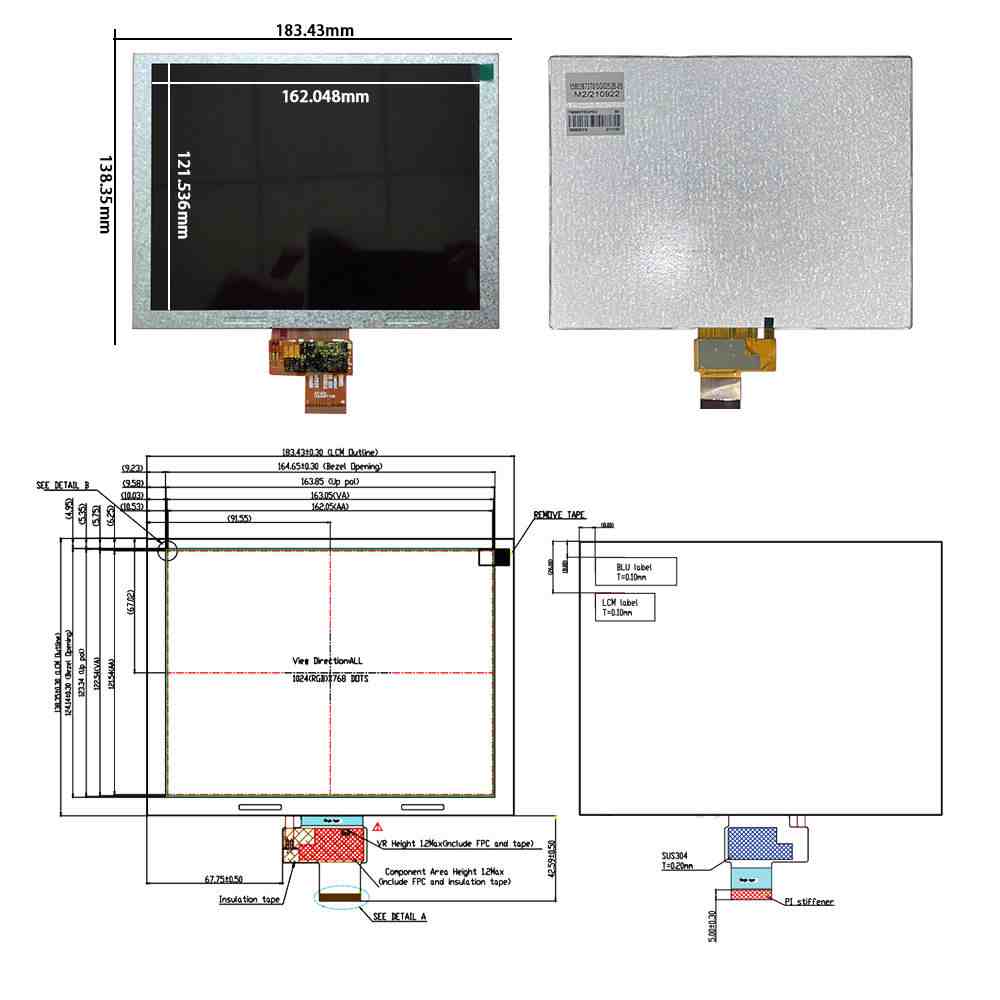

| 显示区域(mm) | 162.048(H) × 121.536(V) | |
| 开口区域(mm) | 164.65(H) × 122.54(V) | |
| 外观尺寸(mm) | 183.43(H) × 138.35(V) | |
| 外观厚度(mm) | 3.75±0.3 | |
| 物理形状 | 平面矩形 | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | Without | |
| 重量 | TBD | |
| 表面处理 | 雾面 | |
| 光学详情 | 显示亮度 | 450 cd/m² (Typ.) |
| 对比度 | 1800:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 显示模式 | SFT，常黑显示，透射式 | |
| 推荐视向 | 全视角 | |
| 响应时间 | 35 (Typ.)(Tr+Td) ms | |
| 白色坐标 | Wx:0.310; Wy:0.329 | |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 6647K | |
| 亮度均匀性 | 1.18/1.25 (Typ./Max.)(9 points) | |
| NTSC比值 | 52% | |
| sRGB覆盖率 | 71% | |
| AdobeRGB覆盖率 | 54% | |
| DCI-P3覆盖率 | 54% | |
| Rec.2020覆盖率 | 39% | |
| 低蓝光护眼 | - | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 驱动IC | 已邦定 RM51150+HX8684B | |
| 信号详情 | 电压供应 | 3.3/12.6/23/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL) |
| 电流供应 | TBD | |
| 信号类型 | LVDS (1 ch, 8-bit) | |
| 逻辑电压 | - | |
| 接口位置 | - | |
| 接口类型 | FPC | |
| 接口脚距 | 0.5 mm | |
| 接口脚数 | 40 pins | |
| 接口数量 | 1 pcs | |
| 光源详情 | 光源类型 | WLED |
| 光源数量 | 3S9P | |
| 光源寿命 | 30K (Typ.) 小时 | |
| 是否可换 | - | |
| 形状 | 阵列 | |
| 光源位置 | 侧入式光源 | |
| 电压供应 | 9.3±0.9V | |
| 电流供应 | 180/225mA (Typ./Max.) | |
| 功率消耗 | 1.67/2.3W (Typ./Max.) | |
| 接口位置 | - | |
| 接口类型 | 包含在屏信号接口中 | |
| 光源驱动 | 无 | |
TM080TDGP02-00工业液晶屏关键问答
Q1：TM080TDGP02-00适合哪些设备使用？
TM080TDGP02-00适合工业HMI、便携式检测仪、医疗辅助终端、工业仪表、数据采集设备、嵌入式工控终端和8寸小尺寸显示设备。它的1024×768分辨率比常见800×480小屏显示内容更多，更适合参数界面、菜单操作、报警状态、曲线图和设备运行画面。
Q2：TM080TDGP02-00的核心参数有哪些？
TM080TDGP02-00常见参数包括8.0英寸、1024×768分辨率、4:3显示比例、LVDS接口、40Pin连接、SFT/IPS类宽视角显示、WLED背光、无触摸版本、无背光驱动版本。不同渠道对亮度、外形尺寸和供货状态可能存在不同口径，实际选型应以原厂规格书和实物标签为准。
Q3：TM080TDGP02-00是什么接口？能替换RGB或TTL屏吗？
TM080TDGP02-00通常采用LVDS接口，不是RGB并口屏，也不是TTL屏或eDP屏。它不能直接替换RGB、TTL或MIPI接口的8寸液晶屏。即使尺寸和分辨率接近，只要接口类型、线序、供电或背光控制不同，就可能出现黑屏、花屏、偏色、有图无背光或无法正常点亮的问题。
Q4：TM080TDGP02-00背光驱动需要注意什么？
TM080TDGP02-00采用WLED背光，但通常不带LED Driver，需要整机主板或外部驱动板提供匹配的背光恒流驱动。替换时要确认背光电压、电流、接口定义和调光方式是否一致，否则容易出现背光不亮、亮度不足、低亮度闪烁或背光寿命下降等问题。
Q5：TM080TDGP02-00替换时最容易忽略什么？
TM080TDGP02-00替换时最容易忽略的是LVDS 40Pin线序、背光驱动和结构尺寸。很多8寸1024×768屏外观看起来相近，但可能存在LVDS、RGB、MIPI等不同接口，也可能存在亮度、FPC方向、厚度、触摸结构和背光驱动方式差异。维修项目建议提供原屏标签、屏线照片、背光线照片、主板接口照片、触摸结构和整机型号后再确认替代方案，不能只按“8寸XGA屏”直接采购。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
