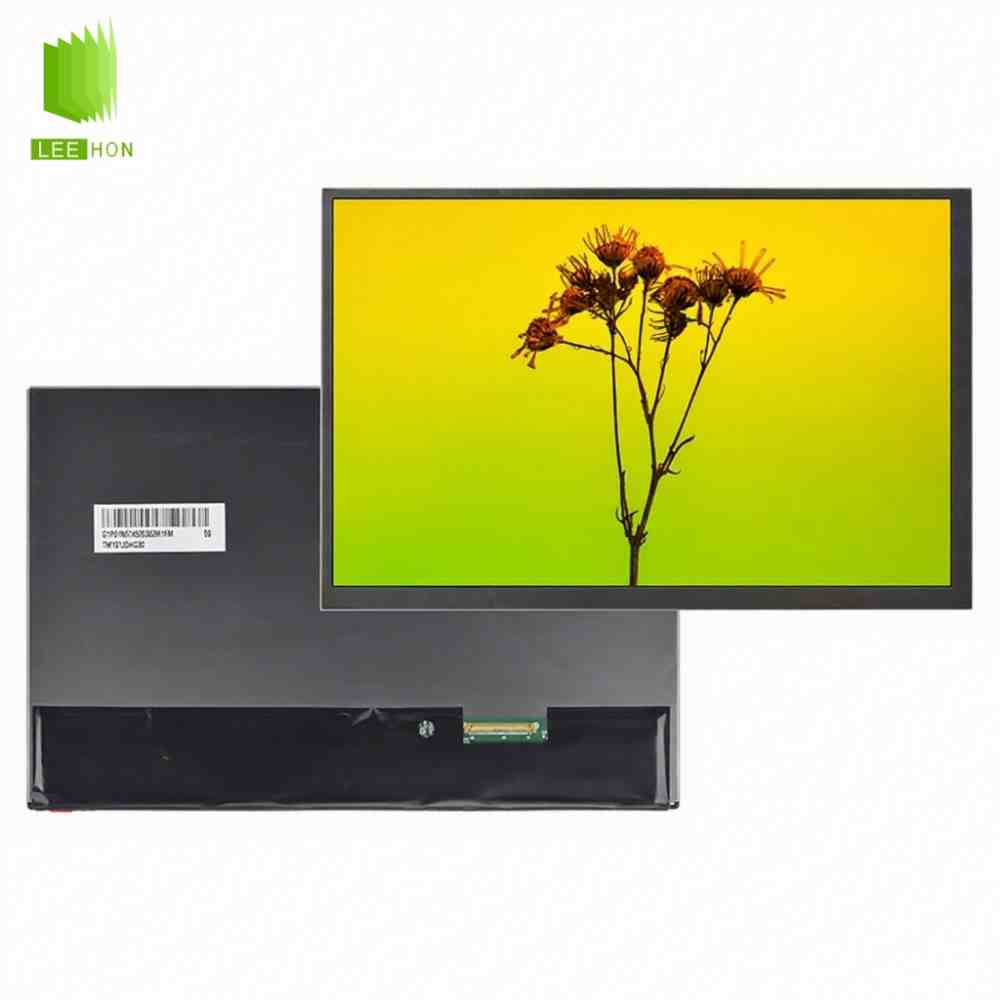

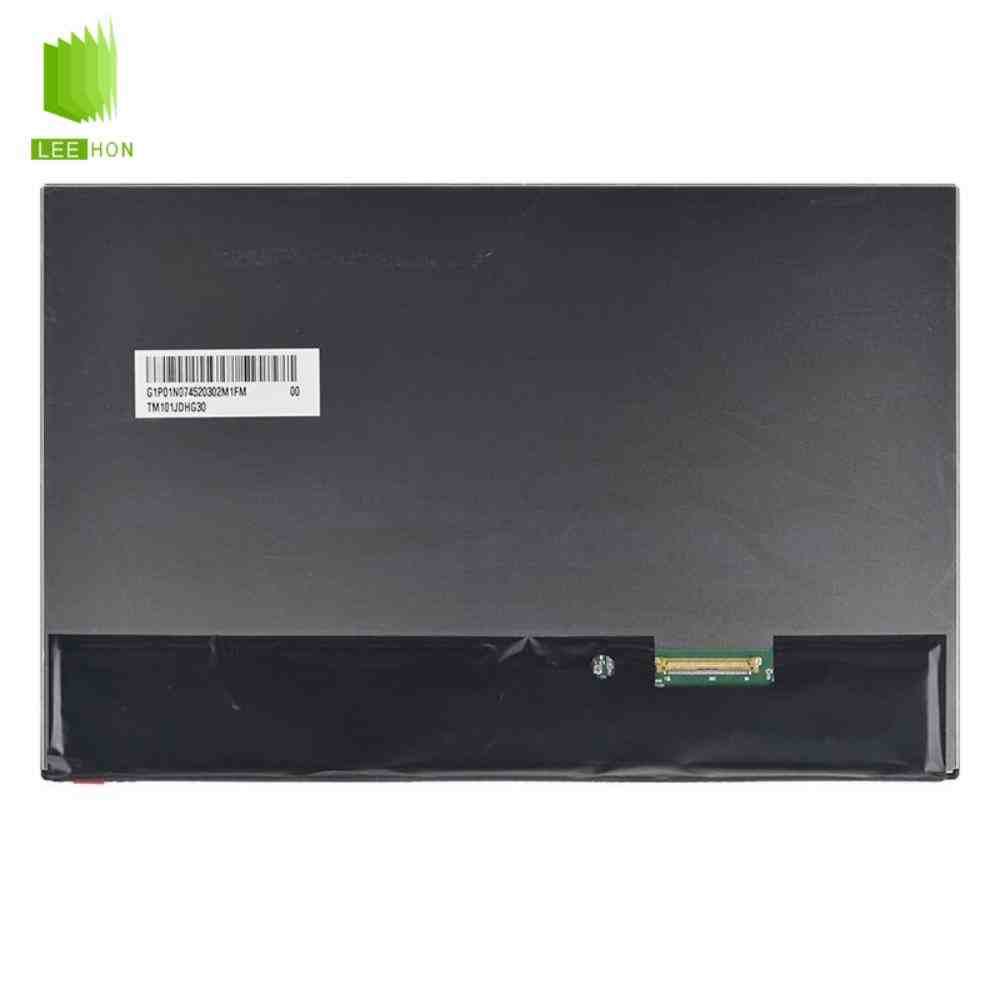

天马TM101JDHG30-00医疗液晶屏介绍
TM101JDHG30-00是天马推出的一款10.1英寸TFT液晶屏，采用1280×800 WXGA分辨率、SFT宽视角技术，典型亮度500cd/㎡、对比度800:1，四方向可视角度达到85°。该型号采用LVDS接口，内置LED背光驱动，并支持-20～70℃工作温度，可用于监护仪、检测设备、医疗终端及其他嵌入式显示设备。
| 10.1寸LCD天马液晶模组TM101JDHG30-00参数表 | ||
| 类别 | 参数项 | 参数值 |
| 应用详情 | 面板品牌 | 天马 |
| 面板型号 | TM101JDHG30-00 | |
| 面板尺寸 | 10.1英寸 | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS状态 | - | |
| 结构详情 | 像素数量 | 1280(RGB)×800, WXGA |
| 点间距 | 0.0565×0.1695 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.1695×0.1695 mm (H×V) [149PPI] | |
| 显示区域 | 216.96×135.6 mm (H×V) | |
| 结构尺寸 | 可视区域 | 219.96×138.6 mm (H×V) |
| 外观尺寸 | 231.22×150.6 mm (H×V) | |
| 外观厚度 | 4.4/7.1 (Typ./Max.) mm | |
| 重量 | 280g (Typ.) | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:10 (H:V) | |
| 安装孔位 | 安装孔位 | Without |
| 表面处理 | 表面处理 | Hard coating |
| 光学详情 | 面板亮度 | 500 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 光学模式 | SFT，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 10/15 (Typ.)(Tr/Td) ms | |
| 显示颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 色彩性能 | 白色色度 | Wx:0.302; Wy:0.327 |
| 色温 | 7125K | |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| NTSC比值 | 51% | |
| 1931色域 | sRGB覆盖率 | 72% |
| AdobeRGB覆盖率 | 54% | |
| DCI-P3覆盖率 | 53% | |
| Rec.2020覆盖率 | 38% | |
| 低蓝光护眼 | - | |
| 电子详情 | 工作频率 | 60Hz |
| 翻转扫描 | No | |
| 驱动IC | COG 已邦定 ST5821CA*3 + ST5804CA*1 | |
| 背光详情 | 光源类型 | WLED |
| 光源形状 | 阵列 | |
| 光源寿命 | 50K (Typ.) 小时 | |
| 数量 | 6S5P | |
| 位置 | 侧入式光源 | |
| 接口类型 | 包含在屏信号接口中 | |
| 光源驱动 | 含LED驱动 | |
| 电压输入 | 5.5/12.0/21.0V (Min./Typ./Max.) | |
| 驱动电气 | 电流输入 | 322mA (Typ.) |
| 功耗 | 3.86W (Typ.) | |
| 亮度调节 | PWM占空比 5~100% | |
| 信号详情 | 信号系统 | LVDS (1 ch, 6/8-bit) |
| 电压输入 | 3.3V (Typ.) | |
| 电流输入 | 280mA (Typ.) | |
| 功耗 | 924mW (Typ.) | |
| 接口类型 | 端子 | |
| 端子详情 | 品牌 | 航空电子 |
| 型号 | HD1S040HA1 | |
| 脚间距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
| 接口定义 | - | |
天马TM101JDHG30-00液晶屏相关问题
Q1：TM101JDHG30-00适合医疗设备使用吗？
可以用于多数医疗仪器的人机界面，其500cd/㎡亮度、宽视角和1280×800分辨率有利于显示参数、曲线和操作菜单。但具体医疗整机仍需根据项目认证要求进行验证。
Q2：TM101JDHG30-00的可视角度怎么样？
该型号采用SFT显示技术，可视角度达到85°/85°/85°/85°，侧面或不同高度观察时画面变化较小，比较适合医生、护士多人查看设备信息。
Q3：TM101JDHG30-00采用什么接口？
TM101JDHG30-00采用LVDS接口，支持8-bit RGB显示，屏逻辑供电典型值为3.3V。匹配主板时需要确认1280×800输出及LVDS接口定义。
Q4：TM101JDHG30-00需要另外配置LED背光驱动吗？
一般不需要。该型号采用LED背光，并且LED Driver已经集成在液晶模组内部，能够简化医疗设备内部的背光驱动设计。
Q5：TM101JDHG30-00可以替换其他10.1寸1280×800医疗屏吗？
不能只看尺寸和分辨率。还需要核对LVDS接口定义、3.3V供电、231.22×150.60mm左右的外形尺寸、接口位置及背光控制方式，医疗设备维修后还应进行整机稳定性测试。
TM101JDHG3系列天马屏推荐
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| TM101JDHG30-00 | 天马 | 10.1" | 液晶模组 | 1280×800 | 500 | 800:1 | WLED | LVDS |
| TM101JDHG32-00 | 天马 | 10.1" | 液晶模组 | 1280×800 | 1000 | 700:1 | WLED | LVDS |
| TM101JDHG33-00 | 天马 | 10.1" | 液晶模组 | 1280×800 | 900 | 700:1 | WLED | LVDS |
| TM101JDHG35-00 | 天马 | 10.1" | 液晶模组 | 1280×800 | 800:1 | WLED | LVDS | |
| TM101JDHG38-00 | 天马 | 10.1" | 液晶模组 | 1280×800 | 400 | 800:1 | WLED | LVDS |

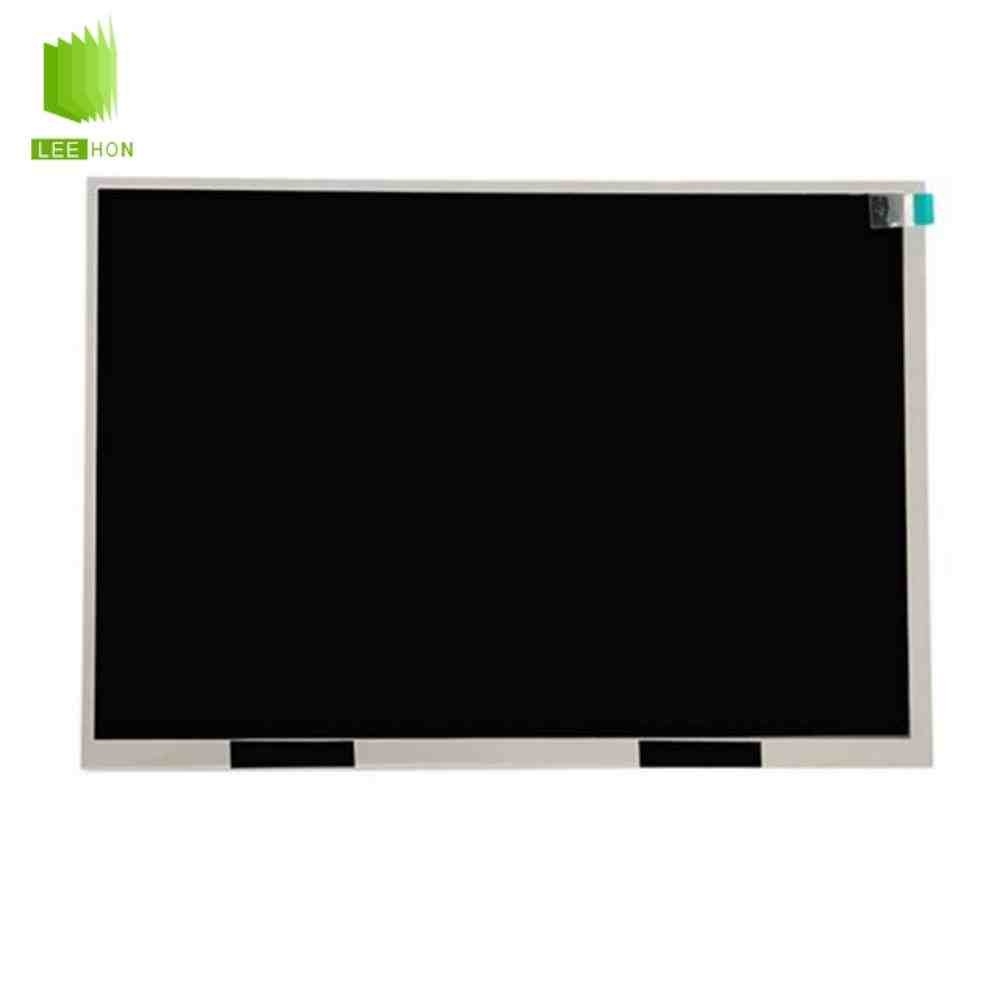

| TM101JDHG40-00 | 天马 | 10.1" | 液晶模组 | 1280×800 | 400 | 800:1 | WLED | LVDS |
| TM101JDHG41-00 | 天马 | 10.1" | 液晶模组 | 1280×800 | 800:1 | WLED | LVDS |
