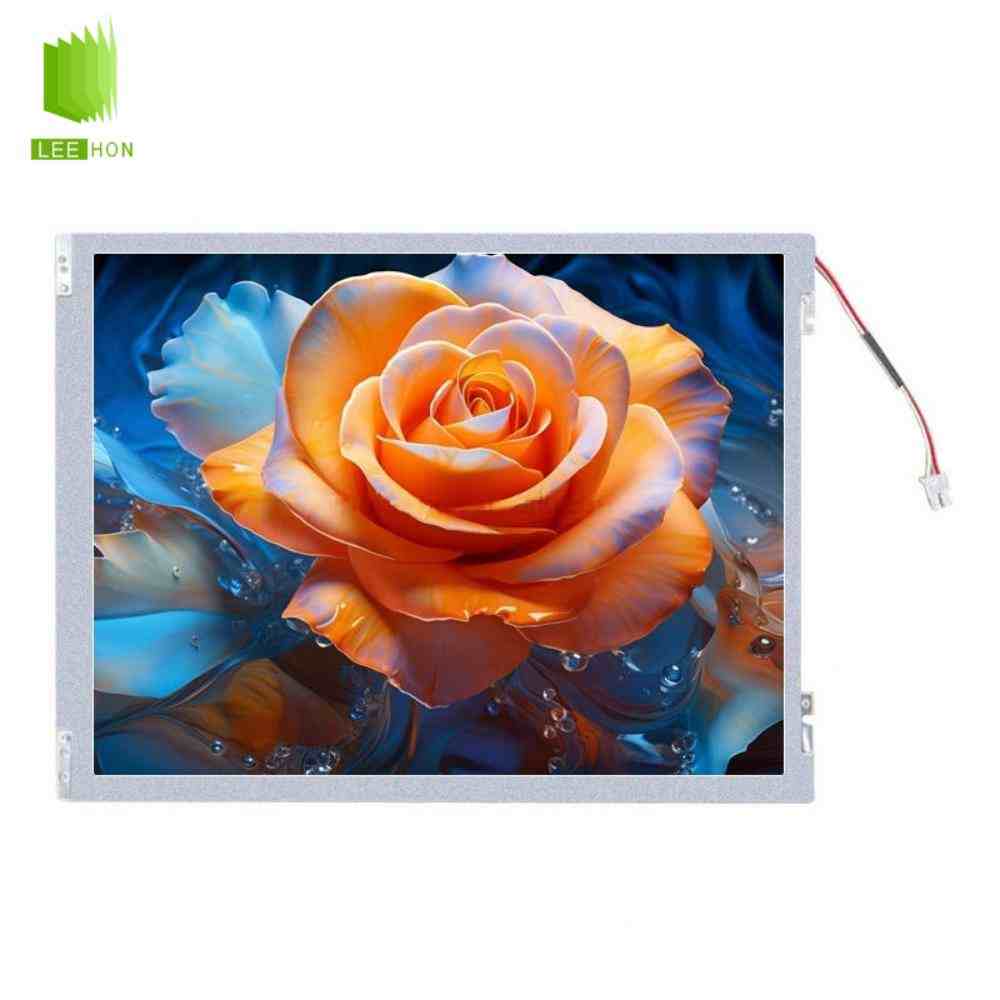

TM104SDH01-40工业液晶屏介绍
TM104SDH01-40是天马推出的一款10.4英寸工业TFT液晶屏，采用800×600 SVGA分辨率和4:3显示比例，典型亮度400cd/㎡，配置WLED背光和20Pin单通道LVDS接口。该TM104SDH01-40型号工作温度为-20～70℃，适合场景为工业控制、仪器仪表、医疗设备及传统嵌入式终端使用。
| 10.4寸LCD天马液晶屏模组TM104SDH01-40信息表 | ||
| 类别 | 参数名称 | 详细信息 |
| 应用详情 | 品牌 | 天马 |
| 型号名称 | TM104SDH01-40 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 10.4寸 | |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 抗振能力 | - | |
| 结构详情 | 分辨率 | 800(RGB)×600, SVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.088×0.264 mm | |
| 像素间距(W×H) | 0.264×0.264 mm [96PPI] | |
| 显示尺寸 | 211.2(W)×158.4(H) mm | |
| 外观尺寸 | 236(W)×176.9(H) mm | |
| 可视尺寸 | 215.0(W)×162.0(H) mm | |
| 外观厚度 | 5.6±0.3 mm | |
| 物理形状 | 平面矩形 | |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 4:03 | |
| 外观样式 | - | |
| 安装方式 | Face mounting holes (4-Φ2.5, 2-R1.25) on left, right bezel | |
| 重量 | 288g | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 亮度(cd/m²) | 400 (Typ.) |
| 对比度 | 400:1 (Typ.) (透射) | |
| 最佳视向 | 6 o'clock | |
| 响应速度 | 10/15 (Typ.)(Tr/Td) ms | |
| 可视角度 | 70/70/60/70 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色度 | Wx:0.309; Wy:0.334 | |
| 颜色数量 | 262K (6-bit) | |
| 色温 | 6655K | |
| 白场变动 | 1.25/1.43 (Typ./Max.)(9 points) | |
| NTSC比值 | 51% | |
| sRGB覆盖率 | 71% | |
| AdobeRGB覆盖率 | 54% | |
| DCI-P3覆盖率 | 53% | |
| Rec.2020覆盖率 | 38% | |
| 低蓝光护眼 | - | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 驱动IC | COG 已邦定 NT39411DH-D*2 + NT39211H-D*1 | |
| 信号详情 | 输入电流 | 260/380mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | - | |
| 信号接口 | LVDS (1 ch, 6-bit) | |
| 接口位置 | - | |
| 接口类型 | 端子 | |
| 接口品牌 | 广濑电机 | |
| 接口型号 | DF19K-20P-1H | |
| 接口脚距 | 1.0 mm | |
| 接口脚数 | 20 pins | |
| 接口数量 | 1 pcs | |
| 接口脚定义 | LVDS-20P1C6B-070A | |
| 发光详情 | 光源类型 | WLED |
| 光源数量 | 6S6P | |
| 光源位置 | 侧入式光源(顶部) | |
| 可换性 | - | |
| 光源形状 | 阵列 | |
| 光源寿命 | 30K (Typ.) 小时 | |
| 输入电压 | 18.0/19.2/21.6V (Min./Typ./Max.) | |
| 输入电流 | 120/180mA (Typ./Max.) | |
| 功率消耗 | 2.30/3.89W (Typ./Max.) | |
| 接口位置 | - | |
| 接口类型 | 端子 | |
| 接口品牌 | 日压端子 | |
| 接口型号 | BHSR-02VS-1 | |
| 接口脚距 | 3.5 mm | |
| 接口脚数 | 2 pins | |
| 接口数量 | 1 pcs | |
| 接口脚定义 | BLE-2PINS-AC | |
天马屏TM104SDH01-40相关问题
Q1：TM104SDH01-40采用什么接口？
该型号采用20Pin单通道6-bit LVDS接口，屏逻辑供电典型值为3.3V。更换驱动板或屏线时，需要重点核对LVDS Pin定义。
Q2：TM104SDH01-40内部带LED背光驱动吗？
不带。 该型号采用WLED背光，但LED Driver没有集成在液晶模组内部，因此配套时需要另外确认背光驱动电路。
Q3：TM104SDH01-40的400cd/㎡亮度适合什么设备？
400cd/㎡能够满足多数工业HMI、仪器仪表和室内设备使用。若安装在户外阳光直射或强环境光位置，则建议考虑更高亮度型号。
Q4：TM104SDH01-40适合宽温工业环境吗？
该型号工作温度为-20～70℃，存储温度为-30～80℃，可以覆盖多数常规工业环境，但并不属于-30～80℃以上的超宽温产品。
Q5：TM104SDH01-40和TM104SDH01-00可以直接互换吗？
两款屏基础规格比较接近，但不能仅凭型号前缀判断可以直接互换。替换时仍需核对版本规格、背光接口、Pin定义及整机结构，并建议上机测试后再批量替换。
