TM121TDSG02-70是天马Tianma的一款12.1英寸工业液晶屏，分辨率为1024×768，属于XGA规格，显示比例为4:3，适合工业HMI、PLC控制面板、检测仪器、医疗辅助设备、工控一体机、机柜显示终端和传统12.1寸工控设备替换项目。
这款屏的重点在于12.1寸4:3比例、1024×768分辨率、450cd/㎡典型亮度、LVDS接口、3.3V屏体供电、12V背光驱动供电、AG防眩表面和-20℃至70℃工作温度。它适合传统工控界面和设备操作屏，但不属于户外阳光直射高亮屏，替换时要重点确认接口线序、供电、背光控制、触摸屏和结构尺寸。
| 12.1寸天马液晶屏模组TM121TDSG02-70参数表 | ||
| 类别 | 参数名称 | 参数值 |
| 应用详情 | 制造商 | 天马 |
| 型号 | TM121TDSG02-70 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 对角尺寸 | 12.1" | |
| 应用环境 | 存储温度 | -30 ~ 80 °C |
| 工作温度 | -20 ~ 70 °C | |

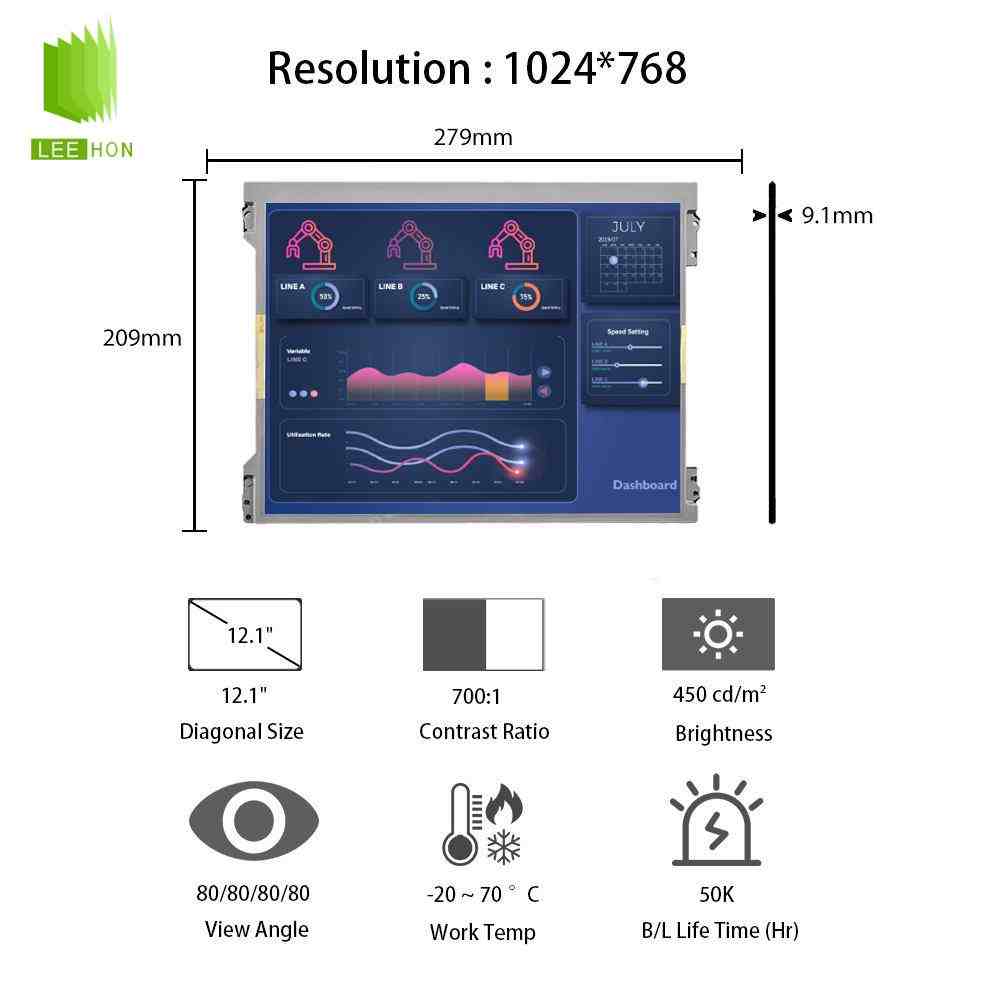

| 结构详情 | 解析度 | 1024(RGB)×768, XGA |
| 显示区域(mm) | 245.76(H) × 184.32(V) | |

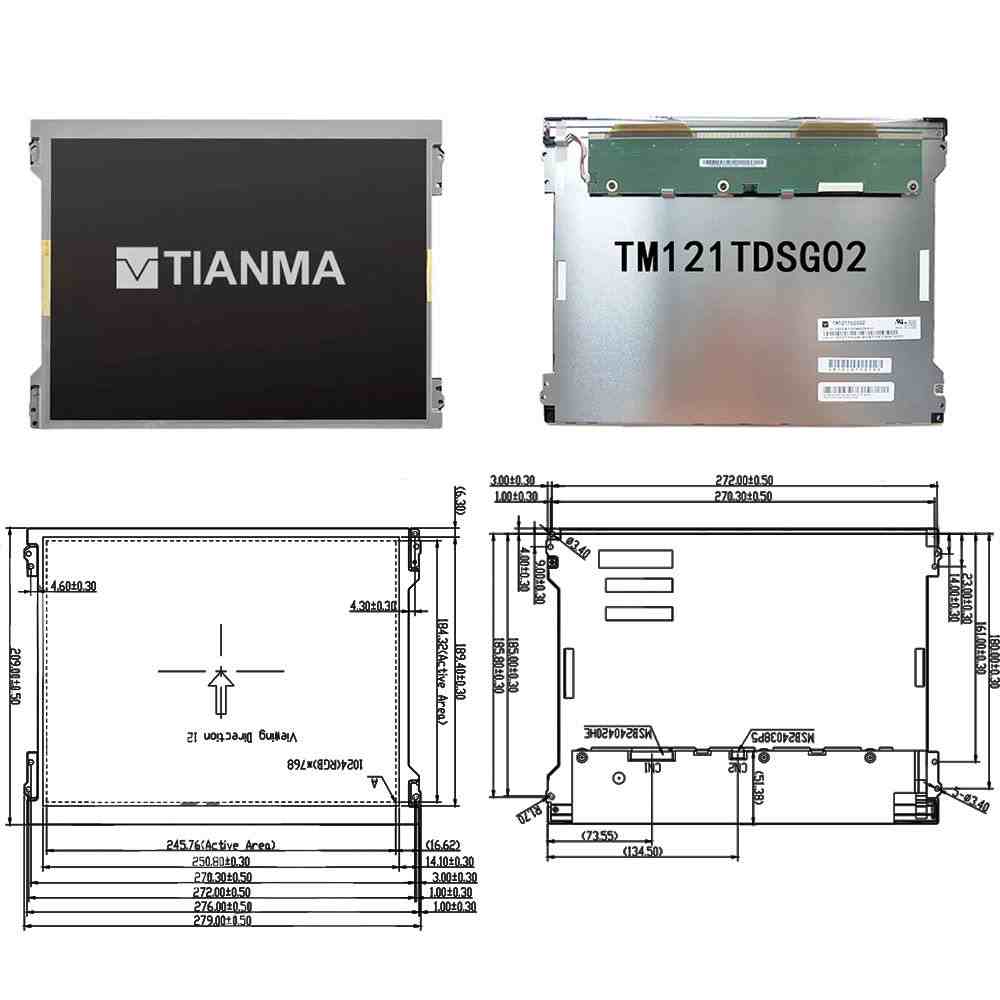

| 外观尺寸(mm) | 279(H) × 209(V) | |
| 外观厚度(mm) | 6.0/9.1 (Typ./Max.) | |
| 重量 | 483g (Typ.) | |
| 光学详情 | 显示亮度 | 450 cd/m² (Typ.) |
| 对比度 | 700:1 (Typ.) (透射) | |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 电子详情 | 帧频率 | 60Hz |
| 功率总耗 | 6.4W (Typ.) | |
| 信号详情 | 电压供应 | 3.3V (Typ.) |
| 信号类型 | LVDS (1 ch, 6/8-bit) | |
| 光源详情 | 光源类型 | WLED |
| 光源寿命 | 50K (Typ.) 小时 | |
| 电压供应 | 12.0±1.2V | |
| 电流供应 | 410/480mA (Typ./Max.) | |
TM121TDSG02-70工业液晶屏QA问答
Q1：TM121TDSG02-70适合哪些设备使用？
#天马液晶屏#TM121TDSG02-70适合工业HMI、PLC控制终端、检测仪器、工业电脑、医疗辅助设备、机柜显示器、自动化设备和12.1寸嵌入式显示终端。它的1024×768分辨率适合参数设置、菜单操作、报警状态、简单曲线和设备运行画面。
Q2：TM121TDSG02-70的核心参数有哪些？
TM121TDSG02-70常见参数包括12.1英寸、1024×768分辨率、4:3显示比例、450cd/㎡典型亮度、700:1典型对比度、80/80/80/80可视角、AG防眩表面、LVDS接口、3.3V屏体供电、12V背光驱动供电，外形尺寸约279.0×209.0×8.6mm。
Q3：TM121TDSG02-70是什么接口？替换时要注意什么？
TM121TDSG02-70采用LVDS接口，通常为20Pin信号接口，并支持6bit或8bit输入选择。替换时要重点核对LVDS线序、FRC位宽选择、扫描方向、屏线方向、供电脚位、背光接口和主板输出格式，不能只凭“12.1寸1024×768”直接判断可替换。
Q4：TM121TDSG02-70适合户外或强光环境吗？
TM121TDSG02-70典型亮度为450cd/㎡，适合室内工业现场、设备机台、控制柜、检测设备和普通半室内应用。若设备用于阳光直射、户外柜机、强反光车间或车载强光环境，建议配合AG/AR盖板、遮光结构，或者评估更高亮度工业液晶屏。
Q5：TM121TDSG02-70选型时最容易忽略什么？
TM121TDSG02-70选型时容易忽略背光控制和接口版本。该屏不仅要接屏体3.3V供电，还要确认LED Driver的12V供电、背光开关控制和PWM调光信号。如果背光接口或控制脚不匹配，可能出现有图无背光、亮度不可调、低亮度闪烁或休眠唤醒异常。维修项目建议提供原屏标签、屏线照片、背光线照片和主板接口照片后再确认。
仅供选型参考，具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和杭州立煌科技供应商书面确认为准。
