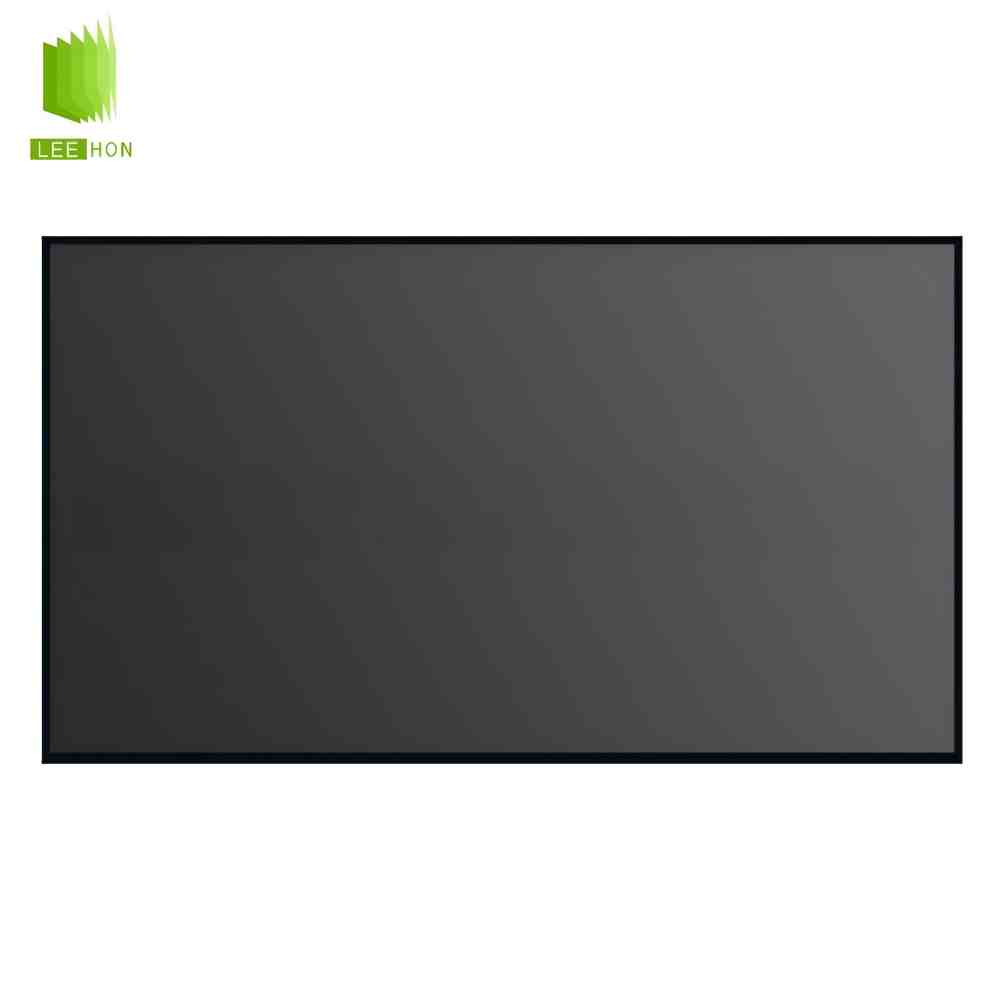

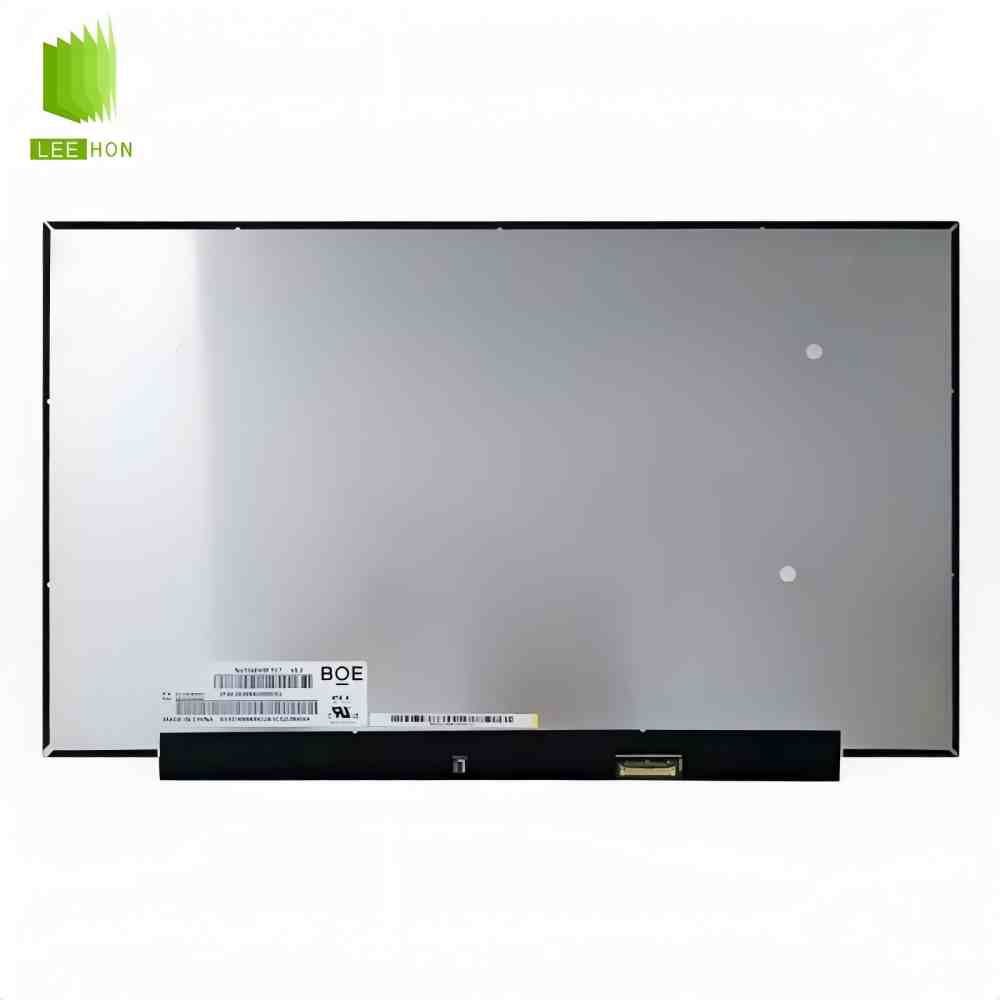

NV156FHM-T01 是一块偏“轻薄触控终端/笔电维修屏”方向的BOE京东方15.6英寸FHD液晶模组，核心不是15.6寸本身，而是它采用 1920×1080、eDP 40pin、2Lane、3.3V 供电、IPS/广视角显示、WLED 背光并带 LED Driver，并且公开资料显示为 On-Cell Touch 触控方案；它更适合笔记本触摸屏替换、轻薄一体机、室内显示终端、带触控交互的设备屏，不适合直接替代 LVDS 屏，也不适合当成高亮宽温工业屏使用。
| 15.6寸LCD京东方液晶模组NV156FHM-T01信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 品牌 | BOE |
| 型号名称 | NV156FHM-T01 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | BOE0780 | |
| 最大额定 | RoHS | - |
| 工作温度 | 0 ~ 50 °C | |
| 存储温度 | -20 ~ 60 °C | |
| 抗振能力 | - | |
| 适用于 | - | 笔记本电脑 |
| 备注信息 | eDP1.2 | - |
| 结构概况 | 屏幕尺寸 | 15.6寸 |
| 重量 | 385g (Max.) | |
| 表面防护 | - | |
| 表面处理 | 镜面 (Haze 0%)，Hard coating (3H) | |
| 像素特征 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.05975×0.17925 mm | |
| 像素间距(W×H) | 0.17925×0.17925 mm [141PPI] | |

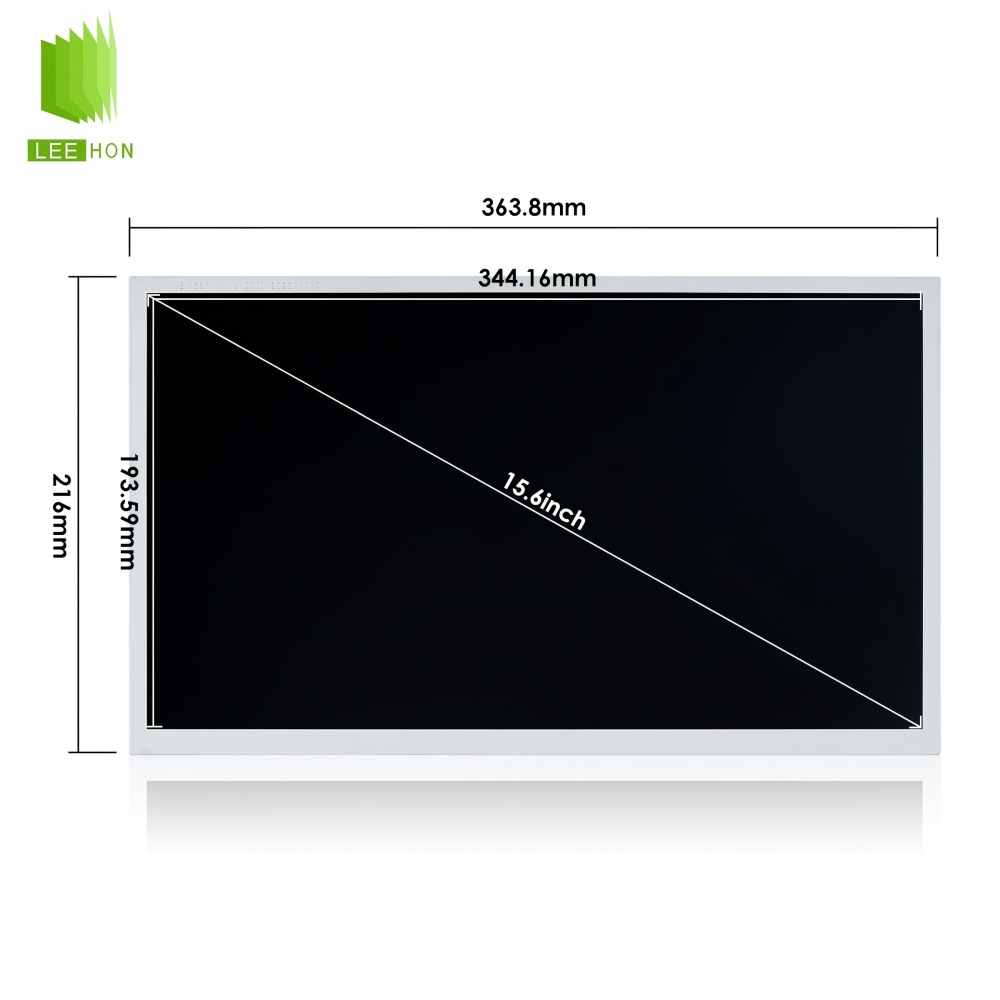

| 结构尺寸 | 显示尺寸(W×H) | 344.16×193.59 mm |
| 可视尺寸(W×H) | - | |
| 外观尺寸(W×H) | 350.66×216.15 mm | |
| 外观厚度 | 3.2/3.4 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 16:9 (W:H) | |
| 风景肖像 | 风景模式 | |
| 外观样式 | 薄屏 (PCBA平直, 厚度≤3.2mm) | |
| 触摸屏 | 接口类型 | 包含在屏信号接口中 |
| 同时触点 | 10点触摸 | |
| 控制器, 信号类型 | 含有控制器, USB | |
| 触摸技术 | On-Cell Touch Win8, Win10 | |
| 安装方式 | Without | - |
| 光学特征 | 亮度(cd/m²) | 250 (Typ.) |
| 光学模式 | ADS，常黑显示，透射式 | |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度(左/右/上/下) | 85/85/85/85 (Typ.)(CR≥10) | |
| 最佳视向 | 全视角 | |
| 响应速度 | 30 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 色温 | 6485K |
| 颜色数量 | 262K (6-bit) | |
| 白场色度 | Wx:0.313; Wy:0.329 | |
| 1931色域 | NTSC比值 | 45% |
| sRGB覆盖率 | 62% | |
| Adobe RGB覆盖率 | 47% | |
| DCI-P3覆盖率 | 47% | |
| Rec.2020覆盖率 | 34% | |
| 低蓝光护眼 | - | - |
| 白场变动 | 1.25/1.60 (Max.)(5/13 points) | - |
| 电子特征 | 功率总耗 | 4.5W (Max.) |
| 刷新频率 | 60Hz | |
| 翻转扫描 | No | |
| 信号电气 | 电流输入 | 273/583mA (Typ./Max.) |
| 电压输入 | 3.3V (Typ.) | |
| 功耗 | 0.9/1.6W (Typ./Max.) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 信号类型 | eDP (2 Lanes), eDP1.2, HBR1 (2.7G/lane) | |
| 信号接口 | 品牌 | I-PEX |
| 型号 | 20455-040E-66 | |
| 数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 脚定义 | - | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源(底部) | |
| 形状 | 4串 | |
| 数量 | 10S4P | |
| 寿命(小时) | 15K (Min.) | |
| 是否可换 | - | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 包含在屏信号接口中 | |
| WLED驱动 | 含LED驱动 | |
| 驱动电气 | 电流输入 | - |
| 电压输入 | 5.0/12.0/21.0V (Min./Typ./Max.) | |
| 功耗 | 3.6W (Max.) | |
| 亮度调节 | 调光模式 | - |
| 调光区块 | - | |
| PWM占空比 | 1~100% | |
| PWM输入频率 | Min. 200Hz ~ Max. 10KHz | |
常见问题
Q1：客户说要NV156FHM-T01，最先要确认的是屏，还是触摸？
A：先确认完整版本和触摸总成状态。NV156FHM-T01公开资料里常见V8.0/V8.1等版本，且页面显示它是eDP40pin、On-CellTouch类型；如果客户原机不是触摸屏，或者触摸控制板/线束不同，不能只看15.6寸FHD就直接替换。
Q2：它能不能当普通15.6寸eDP屏来用？
A：不能简单当“普通屏”处理。它公开资料显示是15.6英寸、1920×1080、eDP40pins、2lanes，同时还带触摸属性；普通15.6寸eDP屏常见30pin无触摸版本，屏线、触摸线、结构厚度和整机前框都可能不同。
Q3：这块屏更适合哪些项目？
A：更适合笔记本触摸屏维修替换、轻薄触控一体机、教育终端、办公显示终端、室内交互设备、便携式显示设备。它的公开定位更偏Laptop/TouchPanel，不是传统厚工控屏。
Q4：采购沟通时，哪几句话最能避免买错？
A：直接问：是不是NV156FHM-T01完整版本？是V8.0还是V8.1？是不是15.6英寸FHD？接口是不是eDP40pin2Lane？是否On-CellTouch？亮度是多少？连接器位置和触摸线是否匹配原机？是否可提供规格书？这些问题比只问“有没有15.6寸屏”更有效。
Q5：它和常见15.6寸30pineDP屏有什么关键区别？
A：最大区别通常在40pin+触摸。很多15.6寸非触摸笔电屏是eDP30pin，而NV156FHM-T01公开资料显示为eDP40pin，并带On-CellTouch；如果用30pin屏线或普通非触摸驱动方案，基本无法直接替代。
Q6：它适合户外高亮设备吗？
A：不建议直接按户外高亮屏使用。公开资料里有250nit和不同渠道口径，且工作温度常见为0~50℃、存储-20~60℃，更适合室内或受控光环境；如果客户要阳光下可读，要重新筛高亮型号，并考虑防眩、贴合、遮光和散热。
Q7：配驱动板、屏线和触摸时，工程上最容易卡在哪里？
A：最容易卡在eDP40pin线序、触摸控制和连接器位置。驱动板要支持1920×1080eDP2Lane；屏线要核对eDPlane、AUX、HPD、供电、背光控制和触摸相关连接。触摸异常时，也要排查触摸小板、排线和系统驱动，不要只判断液晶屏坏。
Q8：杭州立煌科技能不能咨询NV156FHM-T01？
A：可以。立煌科技是#京东方液晶屏#的重点代理，沟通时建议直接按NV156FHM-T01、15.6寸、1920×1080、eDP40pin、On-CellTouch、驱动板、屏线、触摸适配、替代型号和库存周期逐项确认，特别要核对版本号和触摸线束，避免和普通30pin非触摸屏混用。
