| 京东方液晶模组EV156FHM-N11 信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 品牌 | 京东方 |
| 型号名称 | EV156FHM-N11 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 最大额定 | RoHS | - |
| 工作温度 | 0 ~ 70 °C | |
| 存储温度 | -20 ~ 80 °C | |
| 抗振能力 | - | |
| 适用于 | - | - |
| 典型特征 | - | - |
| 屏幕尺寸 | 屏幕尺寸 | 15.6吋 |
| 像素特征 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.05975×0.17925 mm | |
| 像素间距(W×H) | 0.17925×0.17925 mm [141PPI] | |

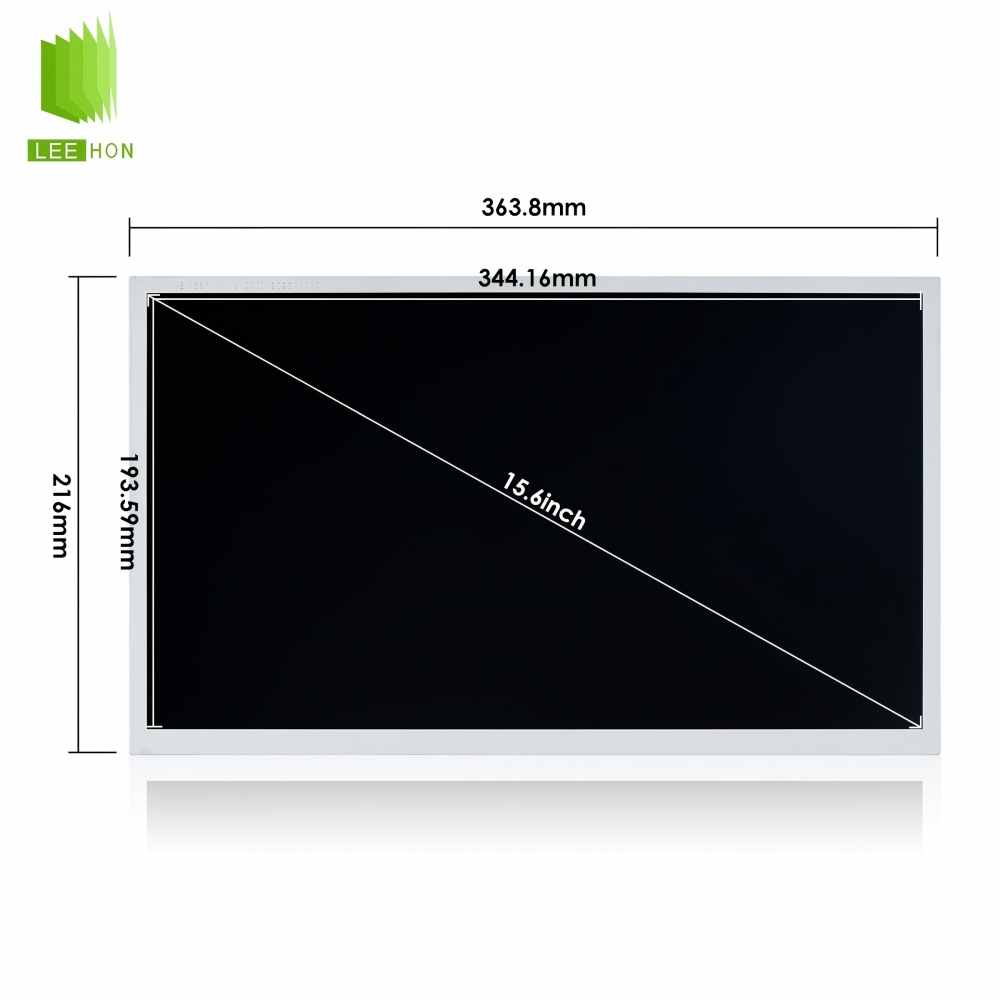

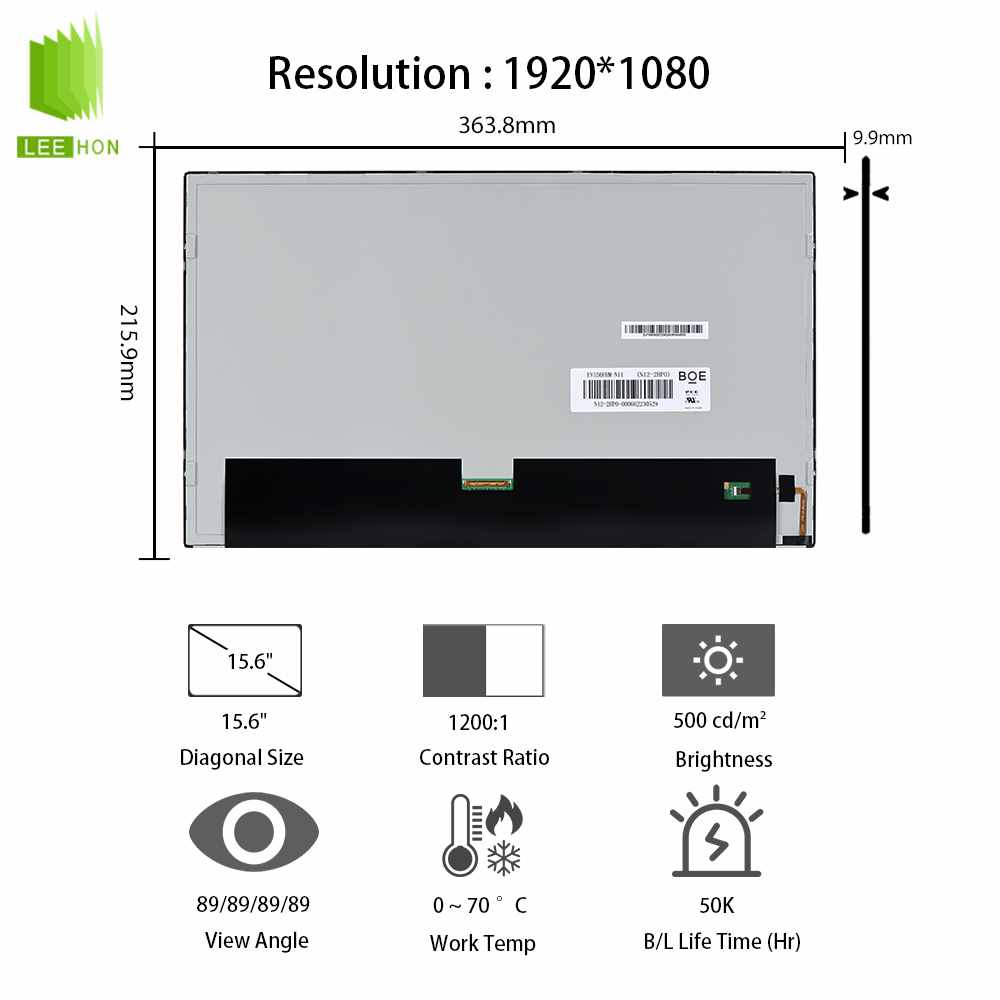

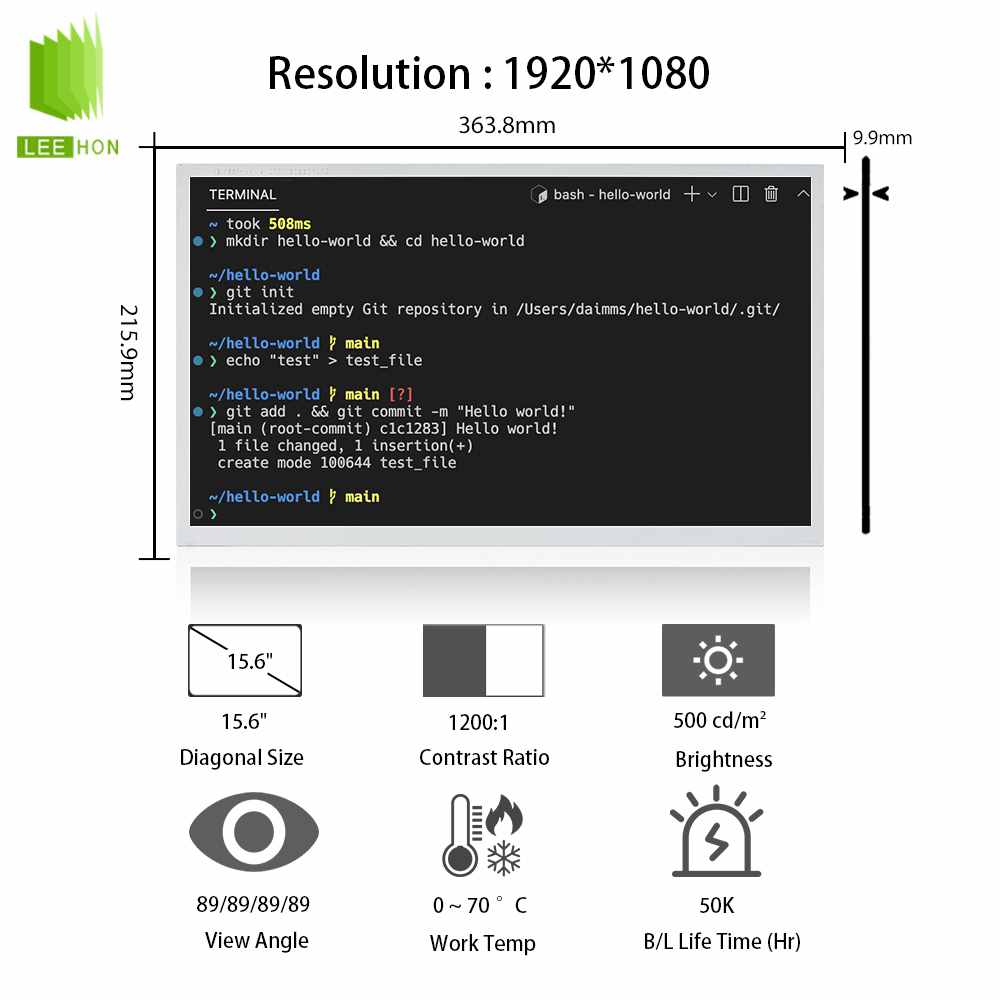

| 结构尺寸 | 显示尺寸(W×H) | 344.16×193.59 mm |
| 可视尺寸(W×H) | 348.2×197.6 mm | |
| 外观尺寸(W×H) | 363.8×216 mm | |
| 外观厚度 | 8.1/9.9 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 16:9 (W : H) | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 安装方式 | 安装方式 | Side mounting holes (4-Φ3.0) on left, right bezel |
| 其它特征 | 表面防护 | - |
| 重量 | 850g (Max.) | |
| 表面处理 | 雾面 (Haze 25%) | |
| 光学特征 | 亮度(cd/m²) | 500 (Typ.) |
| 光学模式 | ADS，常黑显示，透射式 | |
| 对比度 | 1200:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 89/89/89/89 (Typ.)(CR≥10) | |
| 最佳角度 | 全视角 | |
| 色彩性能 | 色温 | 6485K |
| 颜色数量 | 16.7M (6-bit + Hi-FRC) | |
| 白场色度 | Wx:0.313; Wy:0.329 | |
| 1931色域 | NTSC比值 | 0.79 |
| sRGB覆盖率 | 0.99 | |
| Adobe RGB覆盖率 | 0.8 | |
| DCI-P3覆盖率 | 0.82 | |
| Rec.2020覆盖率 | 0.59 | |
| 白场变动 | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 功率总耗 | 功率总耗 | 13.3W (Max.) |
| 刷新频率 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | No |
| 信号电气 | 电流输入 | 900mA (Typ.) |
| 电压输入 | 3.3V (Typ.) | |
| 功耗 | 4.5W (Typ.) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号类型 | LVDS (2 ch, 8-bit) | |
| 信号接口 | 品牌 | I-PEX |
| 型号 | 20455-040E-66 | |
| 数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 脚定义 | - | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 形状 | - | |
| 数量 | - | |
| 寿命(小时) | 50K (Min.) | |
| 是否可换 | - | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| WLED 驱动 | 含LED驱动 | |
| 驱动电气 | 电流输入 | - |
| 电压输入 | 12.0±1.2V | |
| 功耗 | 7.8/8.8W (Typ./Max.) | |
EV156FHM-N11 液晶屏常见问题
Q1：EV156FHM-N11 是什么规格屏？
A：京东方 15.6 英寸工业 TFT-LCD，FHD 1920×1080 分辨率，IPS 广视角，是 EV156FHM-N10 的迭代优化版本。
Q2：亮度、对比度与工作温区是多少？
A：典型亮度 500cd/㎡，画面均匀度提升；常规工作温区 0℃~70℃，色彩校准更精准，室内观感优于前代。

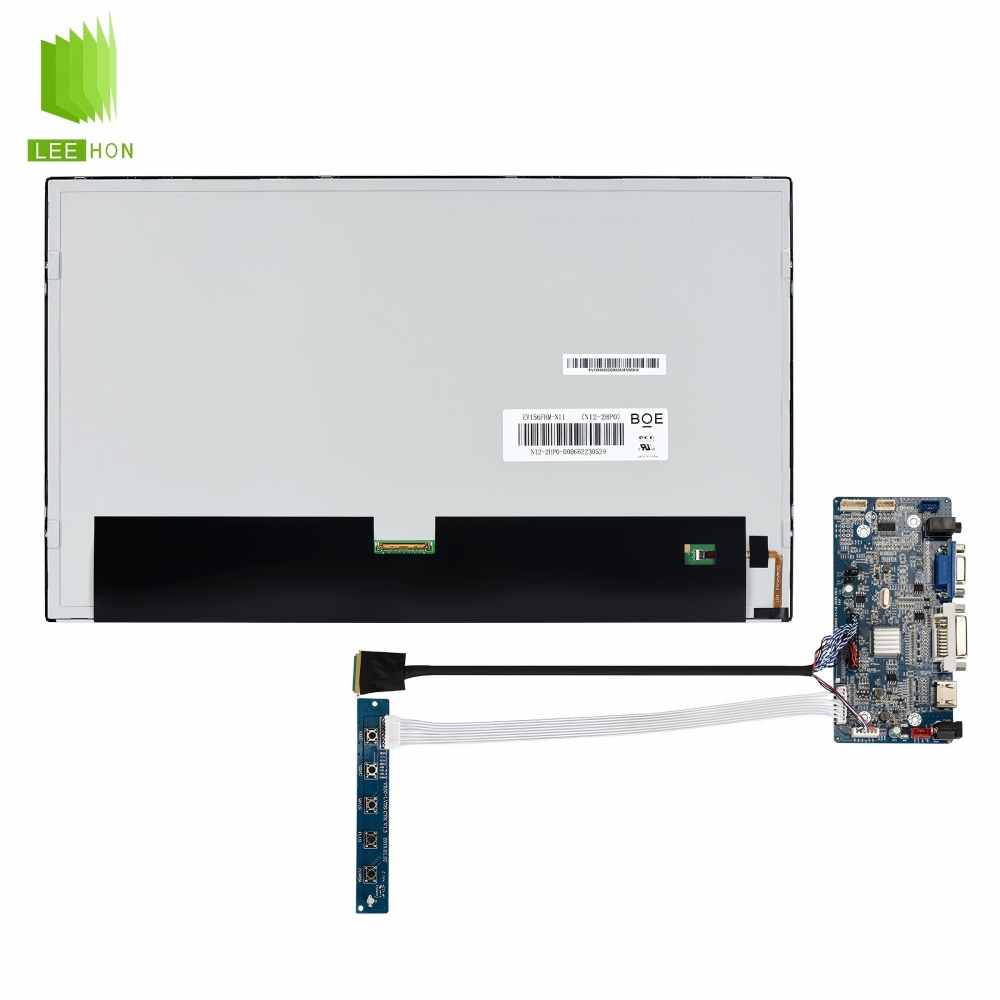

Q3：接口与供电配置如何？
A：标配 30Pin 双通道 8bit LVDS 接口，兼容通用驱动板；3.3V 逻辑供电，WLED 背光支持标准 PWM 调光，适配常规工控方案。
Q4：主要适用哪些场景设备？
A：工业一体机、自助终端、医疗显示、收银工控机、室内嵌入式触控屏、设备操作控制面板。
Q5：能直接替换 EV156FHM-N10 吗？
A：接口分辨率完全兼容，可直代；仅需微调色彩、伽马参数，无需改动排线、供电与背光硬件。
