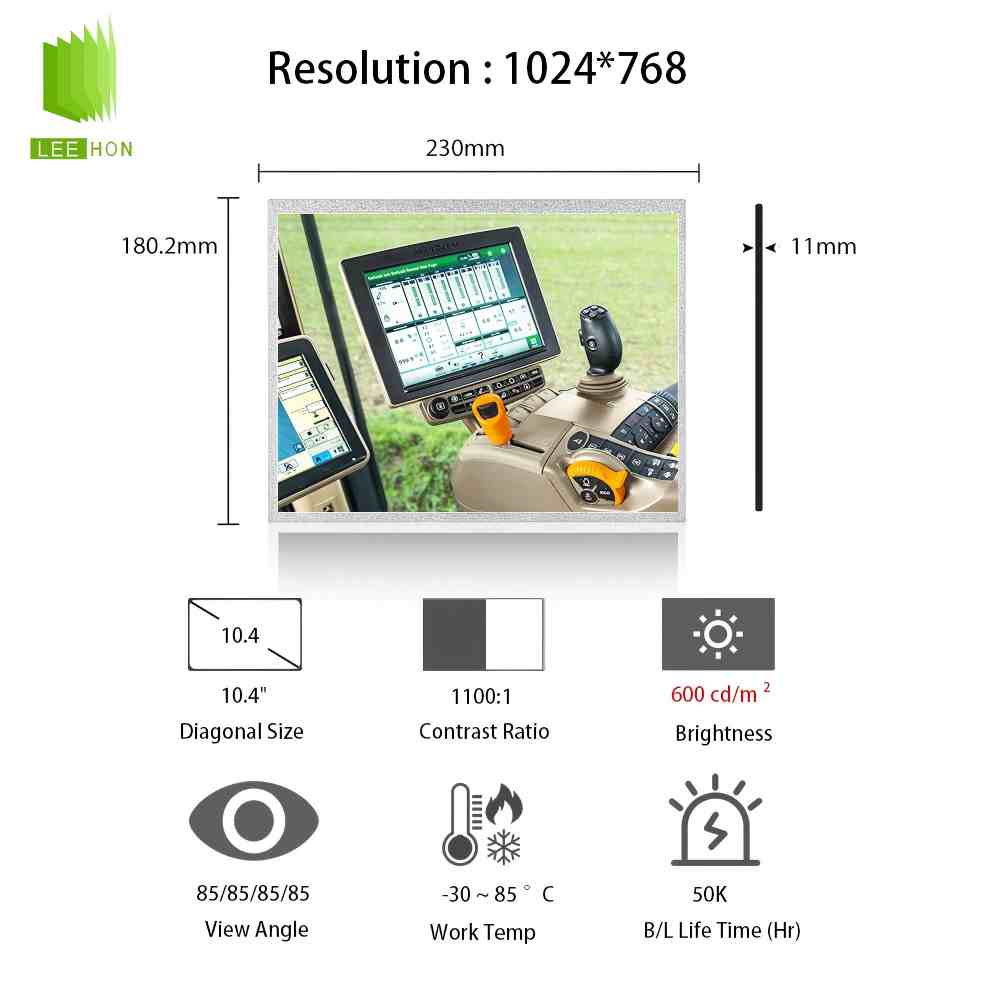

AV104X0M-N10是一块偏“宽温、高亮、广视角”的京东方10.4英寸XGA工业液晶屏，重点不是10.4寸这个尺寸，而是它采用1024×768、LVDS接口、600nit亮度、ADS/NormallyBlack显示模式、85/85/85/85视角、1100:1对比度、WLED背光、3.3V供电和-30~85℃工作温区；它更适合工控HMI、车载设备、医疗仪器、检测设备、工业控制终端这类对亮度和环境适应性要求较高的项目，但不适合按RGB、MIPI、eDP屏去直接替代。
| 10.4寸LCD京东方工业液晶模组AV104X0M-N10规格 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 品牌 | 京东方 |
| 型号名称 | AV104X0M-N10 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 10.4寸 | |
| 最大额定值 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -40 ~ 95 °C | |
| 抗振能力 | - | |
| RoHS | - | |
| 典型特征 | - | 宽温, 高亮度, 白光LED背光, 寿命大于5万小时, 180度翻转显示, 6/8位灰阶可选 |
| 备注信息 | - | RGB 2 domain stripe |
| 像素特征 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0685×0.2055 mm | |
| 像素间距(W×H) | 0.2055×0.2055 mm [123PPI] | |

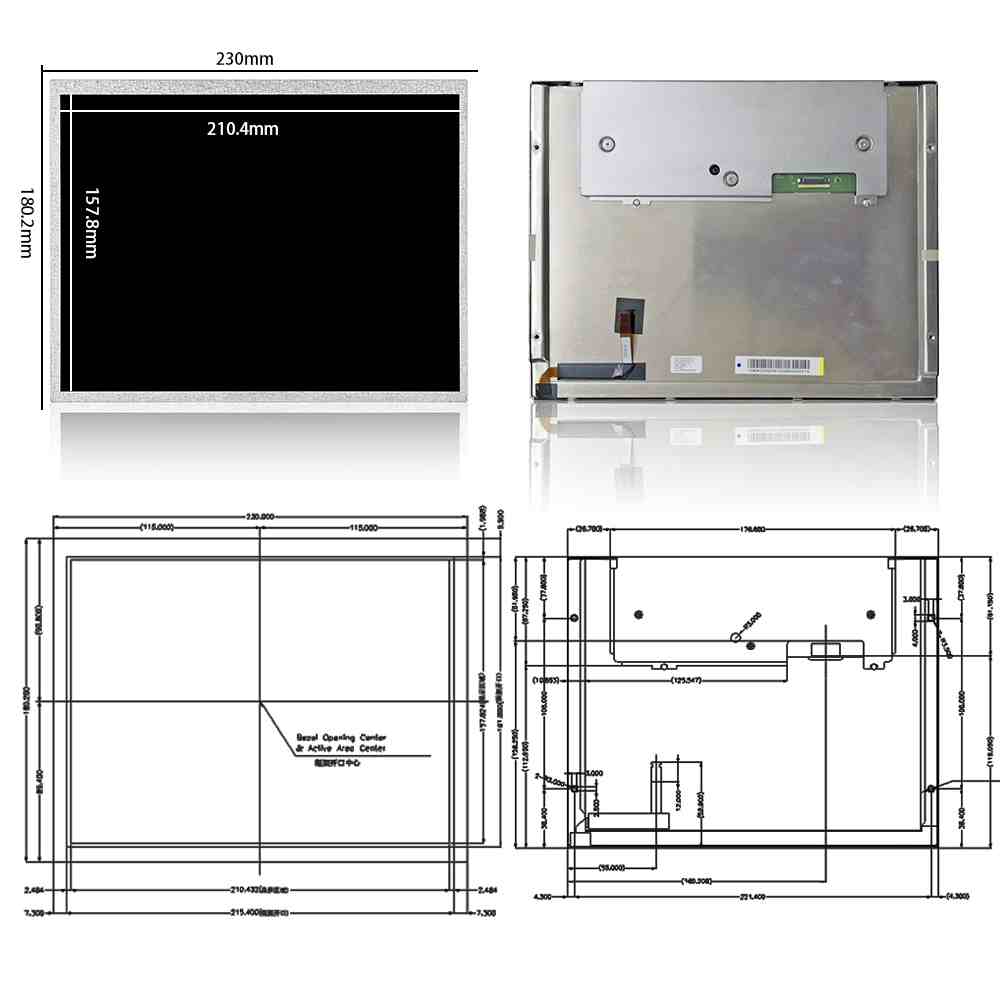

| 结构尺寸 | 显示尺寸 | 210.4(W)×157.8(H) mm |
| 外观尺寸 | 230(W)×180.2(H) mm | |
| 可视尺寸 | 215.4(W)×161.8(H) mm | |
| 外观厚度 | 10.5 (Typ.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 4:03 | |
| 外观样式 | - | |
| 安装方式 | - | Side mounting holes (4-M3) on left, right bezel; Rear mounting holes 4-Φ3 |
| 其它详情 | 重量 | TBD |
| 表面处理 | - | |
| 光学详情 | 亮度(cd/m²) | 600 (Typ.) |
| 对比度 | 1100 : 1 (Typ.) (透射) | |
| 最佳视向 | 全视角 | |
| 响应速度 | 30 (Typ.)(Tr+Td) ms | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 色彩性能 | 光学模式 | ADS，常黑显示，透射式 |
| 色度 | - | |
| 颜色数量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 色温与白场 | 色温 | - |
| 白场变动 | 1.25 (Typ.)(9 points) | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 信号电气 | 输入电流 | TBD |
| 输入电压 | 3.3V (Typ.) | |
| 功耗 | 5.28W (Typ.) | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 信号接口详情 | 品牌 | 意力速 |
| 型号 | IMSA-9686S-20B-GF4N | |
| 数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 20 pins | |
| 脚定义 | LVDS-20P1C8B-010H | |
| 灯管特征 | 光源类型 | WLED |
| 背光可换性 | - | |
| 位置 | 侧入式光源 | |
| 数量 | 11S2P | |
| 光源形状 | 2串 | |
| 寿命 | 50K (Typ.) 小时 | |
| 灯管电气 | 输入电流 | 80mA (Typ.) |
| 输入电压 | 33.0V (Typ.) | |
| 功耗 | 4.75/5.28/5.98W (Min./Typ./Max.) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | FPC | |
| 接口详情 | 品牌 | - |
| 型号 | - | |
| 数量 | 4 pcs | |
| 脚间距 | 1.0 mm | |
| 脚数 | 4 pins | |
| 脚定义 | - | |
| 背光驱动 | - | 无 |
常见问题
Q1：这块屏最像哪类项目会用的屏？
A：它更像工业设备、车载终端、医疗仪器、检测设备、小型工控显示器会用的10.4寸屏。原因是它不是普通低亮屏，而是600cd/m²、ADS广视角、-30~85℃宽温、1024×7684:3画幅，更适合传统工业界面和现场设备显示。
Q2：客户原来用10.4寸800×600，能不能直接换成它？
A：不能直接判断。AV104X0M-N10是1024×768XGA，不是800×600SVGA；如果原系统UI、驱动板和前框开窗都是按800×600做的，换成它可能涉及分辨率、显示比例、驱动板和结构适配。先确认原主板能不能输出1024×768，再谈替代。
Q3：这个型号的采购沟通，最该先抓哪几个点？
A：先问AV104X0M-N10完整型号、10.4英寸、1024×768、LVDS接口、600nit、ADS常黑、3.3V、显示区210.432×157.824mm、外形230×180.2×10.5mm、是否无触摸、是否能配驱动板和LVDS屏线。这些信息比单问“有没有10.4寸屏”更有效。
Q4：它和普通10.4寸屏最大的区别在哪里？
A：主要区别在亮度、视角和温区。很多10.4寸老屏亮度只有250nit、350nit，视角也偏窄；AV104X0M-N10公开资料显示为600nit、85/85/85/85视角、-30~85℃工作温度，更适合对现场可视性和环境适应性要求高的工业项目。
Q5：为什么它不能直接替代RGB并口屏？
A：因为它是LVDS接口，不是RGB/TTL并口。很多10.4寸老设备屏可能是RGB、TTL、LVDS不同路线，接口不同就意味着驱动板、屏线、时序和供电都可能不同。替代前必须核pin定义和接口类型，不能只看尺寸、分辨率接近。

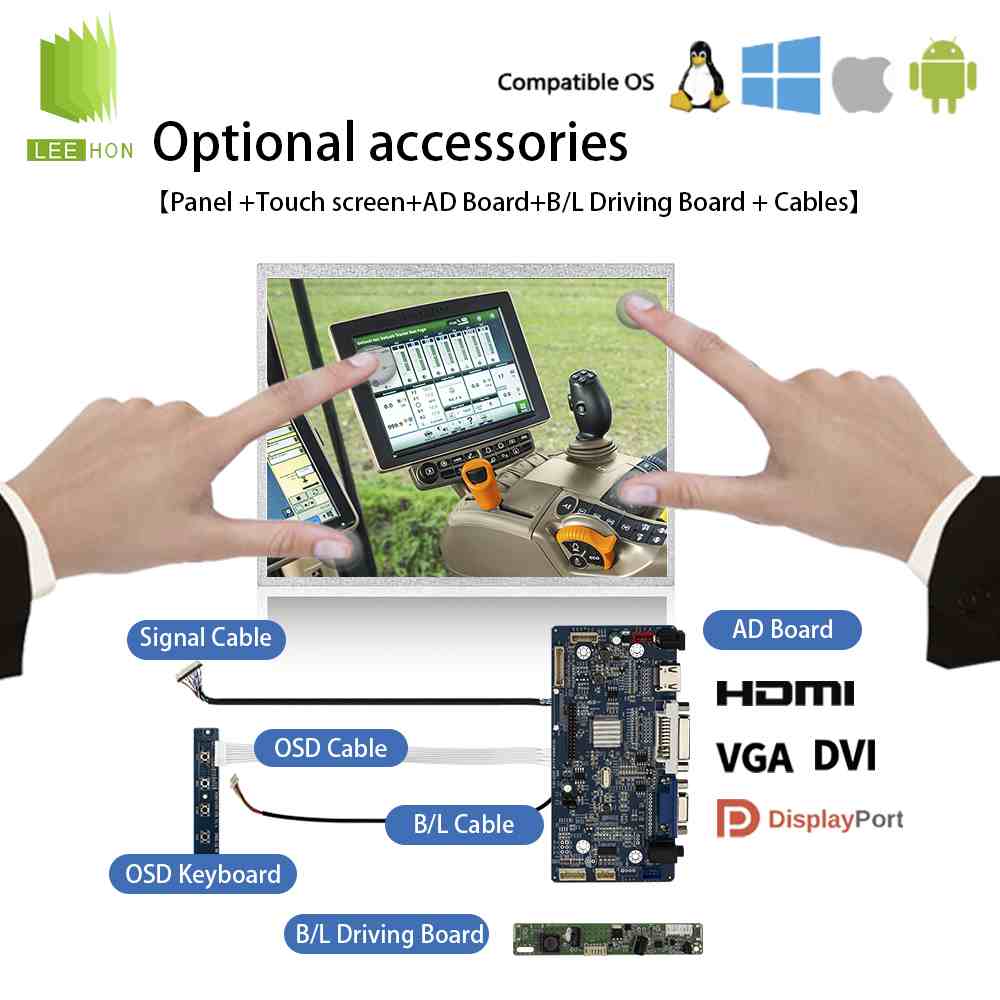

Q6：配触摸、驱动板和线束时，工程上先卡哪一关？
A：先卡LVDS输出能力和屏线定义。驱动板要支持1024×768的LVDS输出，线束要核对LVDS差分线、供电脚、背光控制和连接器方向。触摸不要默认屏体自带，公开资料显示它是withouttouchscreen，项目要触摸时应单独匹配电容触摸或电阻触摸。
Q7：杭州立煌科技能不能咨询AV104X0M-N10？
A：可以，作为京东方液晶屏代理。立煌相关页面收录了AV104X0M-N10，并给出BOE、10.4英寸、1024×768、LVDS、600cd/m²、工业应用等参数；实际采购时向他们确认库存、替代型号、驱动板、触摸屏、LVDS屏线和供货周期。
Q8：这个型号量产时最容易忽略什么？
A：最容易忽略高亮带来的电源和热设计。600nit比普通低亮屏更适合现场可视，但整机仍要考虑背光散热、亮度策略、线束抗干扰、结构压屏、防凝露和长期供货一致性。尤其是工业项目，不要只看样机能点亮，还要看长期运行稳定性。
